ミスミ

角度スケール　両面テープタイプ

カタログ |P.2-304

4.6

平均満足度4.6

この商品のレビューをみる（5件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スケールプレート

4.6

通常価格(税別)： 424円 (税込価格：466円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

指示プレート

4.5

通常価格(税別)： 445円 (税込価格：490円)

通常出荷日：在庫品1日目

角度スケール　両面テープタイプになります。【材質】A1050P

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
角度スケール

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が12型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

MEAN ＊図は左側0位置（L）＊図は右側0位置（R）＊図は中央0位置（C）

[ ! ] D40・60の場合、目盛りは5°単位となります。
[ ! ] D100・140に場合、目盛りは1°単位となります。

[ M ]材質 A1050P
テープあり

規格表

型式	−	V
MEANC60	−	25

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			V 選択											￥基準単価
Type	目盛方向	D	V 選択											￥基準単価
MEAN	L(左側0位置) C(中央0位置) R(右側0位置)	40	10	12	16	20								530
		60			16	20	25	30						740
		100						30	35	40	50			870
		140								40	50	60	80	1,220

[ ! ]目盛方向によりゼロ点位置が変わります。
[ ! ]類似商品もございます。調整リング >>こちら

追加工

■出荷日

日目出荷

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

追加工
コード

取付穴加工

適用条件

指定例

¥/1Code

穴加工目印部に穴加工します。
MEAN：φ3.5x2ヶ所の穴加工をします。

（取付穴寸法一覧）
D	X	Y
40	13.5	11.5
60	20	17
100	36	26
140	51	36

[ ! ]裏面に接着テ
ープがついています。

MEANC140-60-HC

200

型番リスト

表示件数

型番

MEANC40-[10,12,16,20]

MEANC60-[16,20,25,30]

MEANC100-[30,35,40,50]

MEANC140-[40,50,60,80]

MEANL40-[10,12,16,20]

MEANL60-[16,20,25,30]

MEANL100-[30,35,40,50]

MEANL140-[40,50,60,80]

MEANR40-[10,12,16,20]

MEANR60-[16,20,25,30]

MEANR100-[30,35,40,50]

MEANR140-[40,50,60,80]

ゼロ点位置

外径 D

(φ)

(mm)

RoHS?

最小発注数量

中央	40	10 ～ 20	10	1個
中央	60	16 ～ 30	10	1個
中央	100	30 ～ 50	10	1個
中央	140	40 ～ 80	10	1個
左側	40	10 ～ 20	10	1個
左側	60	16 ～ 30	10	1個
左側	100	30 ～ 50	10	1個
左側	140	40 ～ 80	10	1個
右側	40	10 ～ 20	10	1個
右側	60	16 ～ 30	10	1個
右側	100	30 ～ 50	10	1個
右側	140	40 ～ 80	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

角度スケール　両面テープタイプになります。【材質】A1050P

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数量	1〜19	20〜29	30〜49	50〜100	101～
値引率	基準単価	5％	10％	18％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

使用例

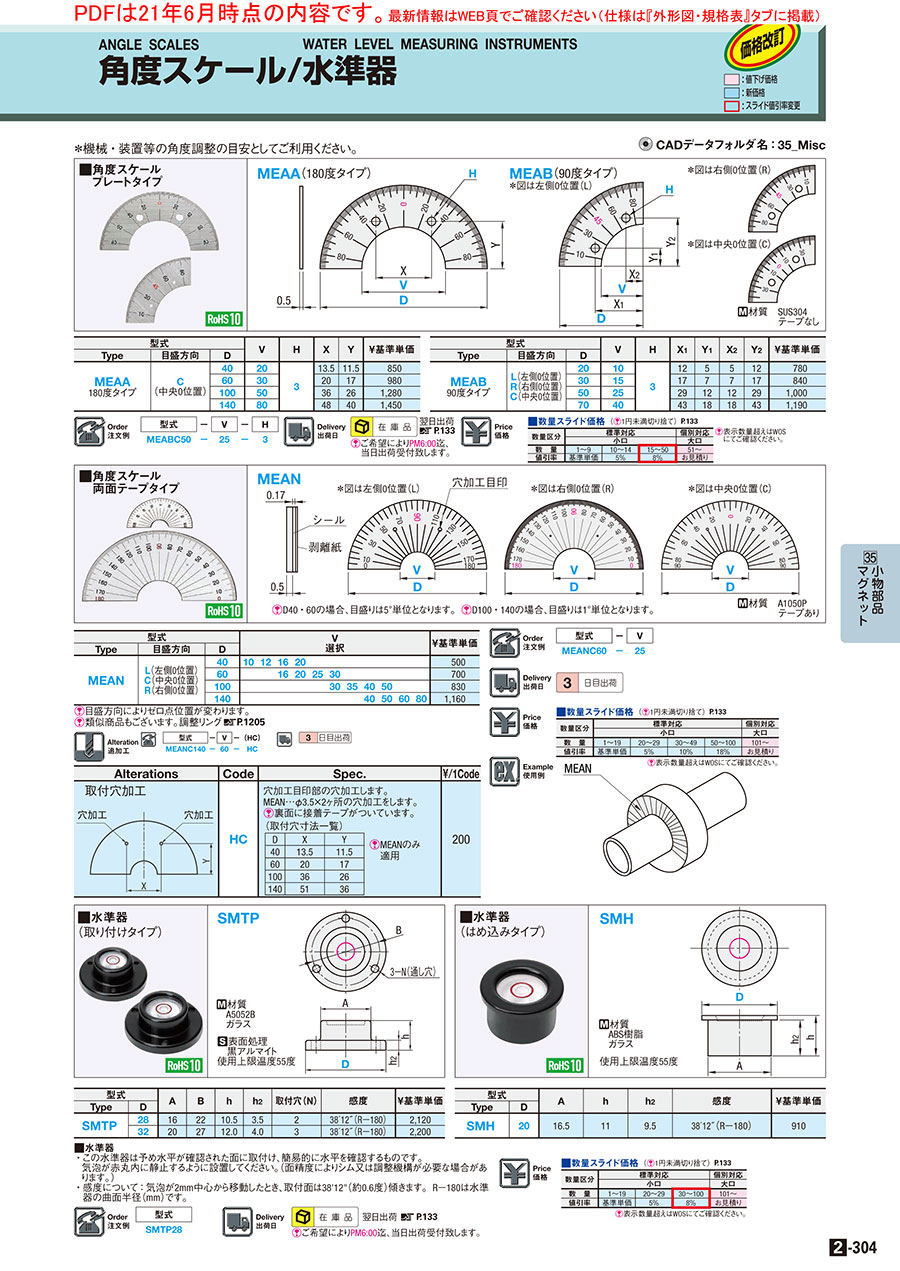

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
