外ネジ式ストリッパボルト-SCM435-

外ネジ式ストリッパボルト-SCM435-
  • 数量スライド割引
  • 脱脂洗浄

【長納期大口割】数量がまとまることで最大40%引きとなります。

型番

商品を一つに絞り込むとこちらに型番が表示されます

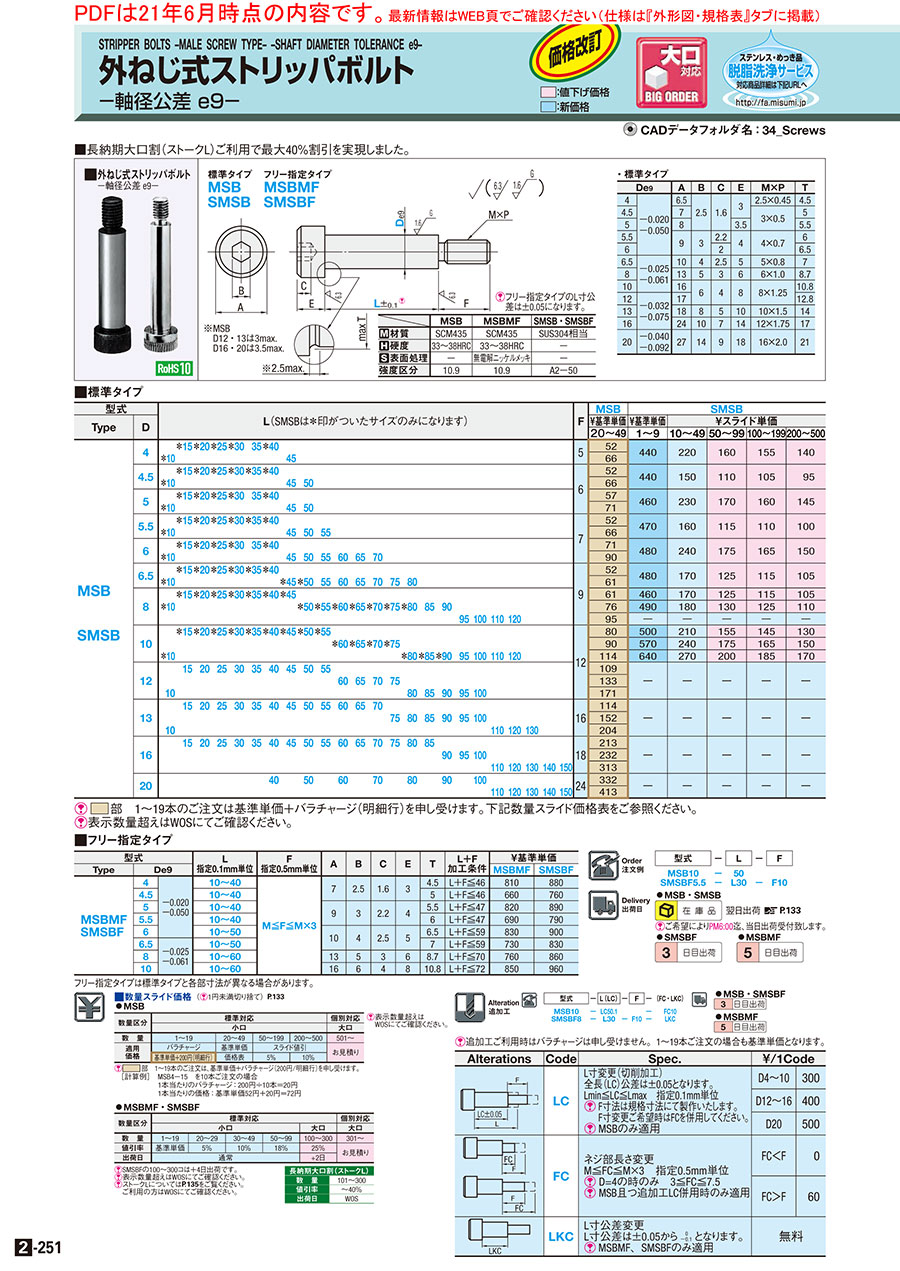

外ネジ式ストリッパボルト-SCM435-:関連画像

  MSB MSBMF SMSB・SMSBF
[ M ]材質 SCM435 SCM435 SUS304相当
[ H ]硬度 33~38HRC 33~38HRC
[ S ]表面処理 無電解ニッケルメッキ
強度区分 10.9 10.9 A2−50

規格表

型式 L F
MSB10
SMSBF5.5

50
L30


F10
・標準タイプ
De9 A B C E M×P T
4 −0.020
−0.050
6.5 2.5 1.6 3 2.5×0.45 4.5
4.5 7 3×0.5 5
5 8 3.5 5.5
5.5 9 3 2.2 4 4×0.7 6
6 2 6.5
6.5 −0.025
−0.061
10 4 2.5 5 5×0.8 7
8 13 5 3 6 6×1.0 8.7
10 16 6 4 8 8×1.25 10.8
12 −0.032
−0.075
17 12.8
13 18 8 5 10 10×1.5 14
16 24 10 7 14 12×1.75 17
20 −0.040
−0.092
27 14 9 18 16×2.0 21
■標準タイプ
型式 L(SMSBは*印がついたサイズのみになります) F ¥基準単価
Type D MSB SMSB
MSB


SMSB
4   15 20 25 30 35 40                                   5 52 220
10             45                                 66
4.5   15 20 25 30 35 40                                   6 52 150
10             45 50                               66
5   15 20 25 30 35 40                                   57 230
10             45 50                               71
5.5   15 20 25 30 35 40                                   7 52 160
10             45 50 55                             66
6   15 20 25 30 35 40                                   71 240
10             45 50 55 60 65 70                       90
6.5   15 20 25 30 35 40                                   9 52 170
10             45 50 55 60 65 70 75 80                   61
8   15 20 25 30 35 40 45                                 61 170
10               50 55 60 65 70 75 80 85 90               76 180
                                  95 100 110 120       95
10   15 20 25 30 35 40 45 50 55                             12 80 210
                    60 65 70 75                     90 240
10                           80 85 90 95 100 110 120       114 270
12   15 20 25 30 35 40 45 50 55                             109
                    60 65 70 75                     133
10                           80 85 90 95 100           171
13   15 20 25 30 35 40 45 50 55 60 65 70                       16 114
                          75 80 85 90 95 100           152
10                                     110 120 130     204
16   15 20 25 30 35 40 45 50 55 60 65 70 75 80 85                 18 213
                                90 95 100           232
                                      110 120 130 140 150 313
20             40   50   60   70   80   90   100           24 332
                                      110 120 130 140 150 413
[ ! ] 外ネジ式ストリッパボルト-SCM435-:関連画像部 1~19本のご注文は基準単価+バラチャージ(明細行)を申し受けます。下記数量スライド価格表をご参照ください。
■フリー指定タイプ
型式 L
指定0.1mm単位
F
指定0.5mm単位
A B C E T L+F
加工条件
¥基準単価
Type De9 MSBMF SMSBF
MSBMF
SMSBF
4 −0.020
−0.050
1040 M≦F≦M×3 7 2.5 1.6 3 4.5 L+F≦46 810 880
4.5 1040 5 L+F≦46 660 760
5 1040 9 3 2.2 4 5.5 L+F≦47 820 890
5.5 1040 6 L+F≦47 690 790
6 1050 10 4 2.5 5 6.5 L+F≦59 830 900
6.5 −0.025
−0.061
1050 7 L+F≦59 730 830
8 1060 13 5 3 6 8.7 L+F≦70 760 860
10 1060 16 6 4 8 10.8 L+F≦72 850 960
フリー指定タイプは標準タイプと各部寸法が異なる場合があります。

追加工

外ネジ式ストリッパボルト-SCM435-:関連画像

3Dプレビュー生成型番

  • ※型番が未確定のためサンプル型番で表示しています。
    左部の「仕様・寸法の指定」から選定し、型番を確定頂くことで、指定寸法の3Dプレビューを表示することができます。
Loading...
型番
MSB4-10
MSB4-15
MSB4-20
MSB4-25
MSB4-30
MSB4-35
MSB4-40
MSB4-45
MSB4-LC[10-45/0.1]
MSB4.5-10
MSB4.5-15
MSB4.5-20
MSB4.5-25
MSB4.5-30
MSB4.5-35
MSB4.5-40
MSB4.5-45
MSB4.5-50
MSB4.5-LC[10-50/0.1]
MSB5-10
MSB5-15
MSB5-20
MSB5-25
MSB5-30
MSB5-35
MSB5-40
MSB5-45
MSB5-50
MSB5-LC[10-50/0.1]
MSB5.5-10
MSB5.5-15
MSB5.5-20
MSB5.5-25
MSB5.5-30
MSB5.5-35
MSB5.5-40
MSB5.5-45
MSB5.5-50
MSB5.5-55
MSB5.5-LC[10-55/0.1]
MSB6-10
MSB6-15
MSB6-20
MSB6-25
MSB6-30
MSB6-35
MSB6-40
MSB6-45
MSB6-50
MSB6-55
MSB6-60
MSB6-65
MSB6-70
MSB6-LC[10-70/0.1]
MSB6.5-10
MSB6.5-15
MSB6.5-20
MSB6.5-25
MSB6.5-30
MSB6.5-35
型番通常単価最小発注数量スライド値引通常
出荷日
RoHSねじの呼び(M) 長さL
(mm)
ピッチ
(mm)
材質 表面処理 強度区分(スチール) 強度区分(ステンレス) D部径
(φ)
ねじ部長さ F
(mm)
L寸変更 [LC]
(mm)
材質証明書

66円

1個あり 在庫品1日目(当日可能) 対応2.5100.45[スチール] SCM435なし10.9-45-対象

52円

1個あり 在庫品1日目(当日可能) 対応2.5150.45[スチール] SCM435なし10.9-45-対象

52円

1個あり 在庫品1日目(当日可能) 対応2.5200.45[スチール] SCM435なし10.9-45-対象

52円

1個あり 在庫品1日目(当日可能) 対応2.5250.45[スチール] SCM435なし10.9-45-対象

52円

1個あり 在庫品1日目(当日可能) 対応2.5300.45[スチール] SCM435なし10.9-45-対象

52円

1個あり 在庫品1日目(当日可能) 対応2.5350.45[スチール] SCM435なし10.9-45-対象

52円

1個あり 在庫品1日目(当日可能) 対応2.5400.45[スチール] SCM435なし10.9-45-対象

66円

1個あり 在庫品1日目(当日可能) 対応2.5450.45[スチール] SCM435なし10.9-45-対象

-

1個 3日目 対応2.5-0.45[スチール] SCM435なし10.9-4510 ~ 45対象

66円

1個あり 在庫品1日目(当日可能) 対応3100.5[スチール] SCM435なし10.9-4.56-対象

52円

1個あり 在庫品1日目(当日可能) 対応3150.5[スチール] SCM435なし10.9-4.56-対象

52円

1個あり 在庫品1日目(当日可能) 対応3200.5[スチール] SCM435なし10.9-4.56-対象

52円

1個あり 在庫品1日目(当日可能) 対応3250.5[スチール] SCM435なし10.9-4.56-対象

52円

1個あり 在庫品1日目(当日可能) 対応3300.5[スチール] SCM435なし10.9-4.56-対象

52円

1個あり 在庫品1日目(当日可能) 対応3350.5[スチール] SCM435なし10.9-4.56-対象

52円

1個あり 在庫品1日目(当日可能) 対応3400.5[スチール] SCM435なし10.9-4.56-対象

66円

1個あり 在庫品1日目(当日可能) 対応3450.5[スチール] SCM435なし10.9-4.56-対象

66円

1個あり 在庫品1日目(当日可能) 対応3500.5[スチール] SCM435なし10.9-4.56-対象

-

1個 3日目 対応3-0.5[スチール] SCM435なし10.9-4.5610 ~ 50対象

71円

1個あり 在庫品1日目(当日可能) 対応3100.5[スチール] SCM435なし10.9-56-対象

57円

1個あり 在庫品1日目(当日可能) 対応3150.5[スチール] SCM435なし10.9-56-対象

57円

1個あり 在庫品1日目(当日可能) 対応3200.5[スチール] SCM435なし10.9-56-対象

57円

1個あり 在庫品1日目(当日可能) 対応3250.5[スチール] SCM435なし10.9-56-対象

57円

1個あり 在庫品1日目(当日可能) 対応3300.5[スチール] SCM435なし10.9-56-対象

57円

1個あり 在庫品1日目(当日可能) 対応3350.5[スチール] SCM435なし10.9-56-対象

57円

1個あり 在庫品1日目(当日可能) 対応3400.5[スチール] SCM435なし10.9-56-対象

71円

1個あり 在庫品1日目(当日可能) 対応3450.5[スチール] SCM435なし10.9-56-対象

71円

1個あり 在庫品1日目(当日可能) 対応3500.5[スチール] SCM435なし10.9-56-対象

-

1個 3日目 対応3-0.5[スチール] SCM435なし10.9-5610 ~ 50対象

66円

1個あり 在庫品1日目(当日可能) 対応4100.7[スチール] SCM435なし10.9-5.57-対象

52円

1個あり 在庫品1日目(当日可能) 対応4150.7[スチール] SCM435なし10.9-5.57-対象

52円

1個あり 在庫品1日目(当日可能) 対応4200.7[スチール] SCM435なし10.9-5.57-対象

52円

1個あり 在庫品1日目(当日可能) 対応4250.7[スチール] SCM435なし10.9-5.57-対象

52円

1個あり 在庫品1日目(当日可能) 対応4300.7[スチール] SCM435なし10.9-5.57-対象

52円

1個あり 在庫品1日目(当日可能) 対応4350.7[スチール] SCM435なし10.9-5.57-対象

52円

1個あり 在庫品1日目(当日可能) 対応4400.7[スチール] SCM435なし10.9-5.57-対象

66円

1個あり 在庫品1日目(当日可能) 対応4450.7[スチール] SCM435なし10.9-5.57-対象

66円

1個あり 在庫品1日目(当日可能) 対応4500.7[スチール] SCM435なし10.9-5.57-対象

66円

1個あり 在庫品1日目(当日可能) 対応4550.7[スチール] SCM435なし10.9-5.57-対象

-

1個 3日目 対応4-0.7[スチール] SCM435なし10.9-5.5710 ~ 55対象

90円

1個あり 在庫品1日目(当日可能) 対応4100.7[スチール] SCM435なし10.9-67-対象

71円

1個あり 在庫品1日目(当日可能) 対応4150.7[スチール] SCM435なし10.9-67-対象

71円

1個あり 在庫品1日目(当日可能) 対応4200.7[スチール] SCM435なし10.9-67-対象

71円

1個あり 在庫品1日目(当日可能) 対応4250.7[スチール] SCM435なし10.9-67-対象

71円

1個あり 在庫品1日目(当日可能) 対応4300.7[スチール] SCM435なし10.9-67-対象

71円

1個あり 在庫品1日目(当日可能) 対応4350.7[スチール] SCM435なし10.9-67-対象

71円

1個あり 在庫品1日目(当日可能) 対応4400.7[スチール] SCM435なし10.9-67-対象

90円

1個あり 在庫品1日目(当日可能) 対応4450.7[スチール] SCM435なし10.9-67-対象

90円

1個あり 在庫品1日目(当日可能) 対応4500.7[スチール] SCM435なし10.9-67-対象

90円

1個あり 在庫品1日目(当日可能) 対応4550.7[スチール] SCM435なし10.9-67-対象

90円

1個あり 在庫品1日目(当日可能) 対応4600.7[スチール] SCM435なし10.9-67-対象

90円

1個あり 在庫品1日目(当日可能) 対応4650.7[スチール] SCM435なし10.9-67-対象

90円

1個あり 在庫品1日目(当日可能) 対応4700.7[スチール] SCM435なし10.9-67-対象

-

1個 3日目 対応4-0.7[スチール] SCM435なし10.9-6710 ~ 70対象

61円

1個あり 在庫品1日目(当日可能) 対応5100.8[スチール] SCM435なし10.9-6.59-対象

52円

1個あり 在庫品1日目(当日可能) 対応5150.8[スチール] SCM435なし10.9-6.59-対象

52円

1個あり 在庫品1日目(当日可能) 対応5200.8[スチール] SCM435なし10.9-6.59-対象

52円

1個あり 在庫品1日目(当日可能) 対応5250.8[スチール] SCM435なし10.9-6.59-対象

52円

1個あり 在庫品1日目(当日可能) 対応5300.8[スチール] SCM435なし10.9-6.59-対象

52円

1個あり 在庫品1日目(当日可能) 対応5350.8[スチール] SCM435なし10.9-6.59-対象

Loading...

価格表

数量スライド価格 1円未満切り捨て) P.127
◦MSB
数量区分 標準対応 個別対応
小口 大口
数 量 1~19 20~49 50~199 200~500 501~
適用
価格
バラチャージ 基準単価 スライド値引 お見積り
基準単価+100円(明細行) 価格表 5% 10%
表示数量超えは
WOSにてご確認ください。
 部 1〜19本のご注文は、基準単価+バラチャージ(100円/明細行)を申し受けます。
[計算例] MSB4−15 を10本ご注文の場合
     1本当たりのバラチャージ:100円÷10本=10円
     1本当たりの価格:基準単価52円+10円=62円
◦SMSB
数量区分 標準対応 個別対応
小口 大口
数 量 1〜49 50〜99 100〜199 200〜500 501~
値引率 基準単価 24% 28% 35% お見積り
表示数量超えはWOSにてご確認ください。
◦MSBMF・SMSBF
数量区分 標準対応 個別対応
小口 大口 大口
数 量 1〜19 20〜29 30〜49 50〜99 100~300 301~
値引率 基準単価 5% 10% 18% 25% お見積り
出荷日 通常 +2日
SMSBFの100~300コは+4日出荷です。
表示数量超えはWOSにてご確認ください。
ストークLについてはP.129をご覧ください。
ご利用の方はWOSにてご確認ください。
長納期大口割(ストークL)
数 量 101~300
値引率 ~40%
出荷日 WOS

納期

外ネジ式ストリッパボルト-SCM435-:関連画像


出荷日については、コチラをご覧ください。



基本情報

詳細形状 標準 取付穴形状 六角穴 基本形状 ストリッパボルト
ねじ山種類 メートル並目 販売単位 バラ(1個から購入可能) 用途 標準
軸径公差 e9
