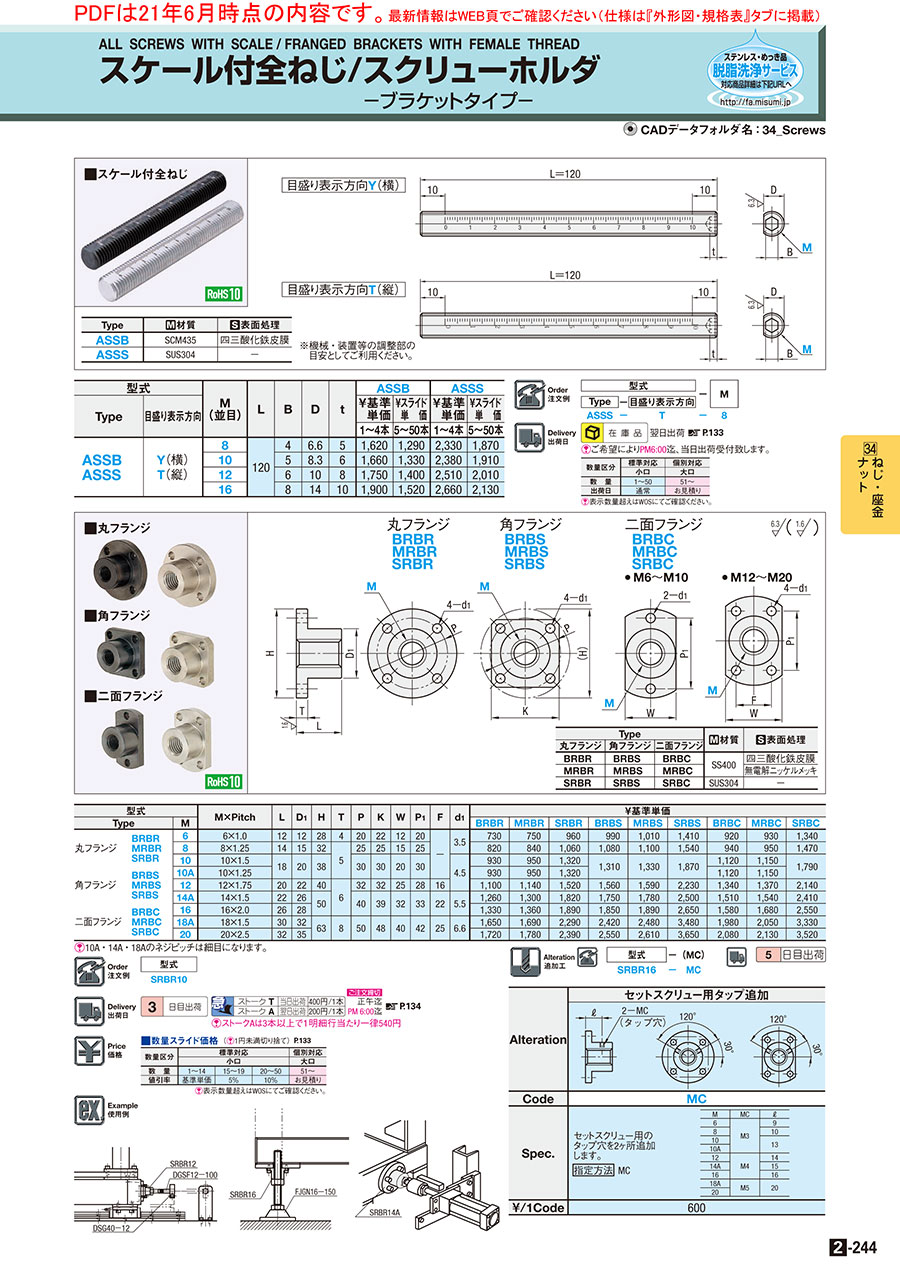

スケール付全ねじ

スケール付全ねじ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引

機械・装置等の調整部の目安としてご利用ください。

型番

商品を一つに絞り込むとこちらに型番が表示されます

Type材質表面処理
ASSBSCM435四三酸化鉄皮膜
ASSSSUS304

規格表

型式M
Type目盛り表示方向
ASSST8
型式M
(並目)
LBDtASSBASSS
Type目盛り表示方向¥基準単価¥スライド単 価¥基準単価¥スライド単 価
1〜4本5〜50本1〜4本5〜50本
ASSB
ASSS
Y(横)
T
(縦)
812046.651,6201,2902,3301,870
1058.361,6601,3302,3801,910
1261081,7501,4002,5102,010
16814101,9001,5202,6602,130

3Dプレビュー生成型番

  • ※型番が未確定のためサンプル型番で表示しています。
    左部の「仕様・寸法の指定」から選定し、型番を確定頂くことで、指定寸法の3Dプレビューを表示することができます。
Loading...
型番
ASSB-T-8
ASSB-T-10
ASSB-T-12
ASSB-T-16
ASSB-Y-8
ASSB-Y-10
ASSB-Y-12
ASSB-Y-16
ASSS-T-8
ASSS-T-10
ASSS-T-12
ASSS-T-16
ASSS-Y-8
ASSS-Y-10
ASSS-Y-12
ASSS-Y-16
型番通常単価スライド値引通常
出荷日
RoHSねじの呼び(M) 材質 表面処理 目盛り表示方向

1,620円

あり 在庫品1日目(当日可能) 対応8[スチール] SCM435四三酸化鉄被膜T(縦)

1,660円

あり 在庫品1日目(当日可能) 対応10[スチール] SCM435四三酸化鉄被膜T(縦)

1,750円

あり 在庫品1日目(当日可能) 対応12[スチール] SCM435四三酸化鉄被膜T(縦)

1,900円

あり 在庫品1日目(当日可能) 対応16[スチール] SCM435四三酸化鉄被膜T(縦)

1,620円

あり 在庫品1日目(当日可能) 対応8[スチール] SCM435四三酸化鉄被膜Y(横)

1,660円

あり 在庫品1日目(当日可能) 対応10[スチール] SCM435四三酸化鉄被膜Y(横)

1,750円

あり 在庫品1日目(当日可能) 対応12[スチール] SCM435四三酸化鉄被膜Y(横)

1,900円

あり 在庫品1日目(当日可能) 対応16[スチール] SCM435四三酸化鉄被膜Y(横)

2,330円

あり 在庫品1日目(当日可能) 対応8[ステンレス] SUS304なしT(縦)

2,380円

あり 在庫品1日目(当日可能) 対応10[ステンレス] SUS304なしT(縦)

2,510円

あり 在庫品1日目(当日可能) 対応12[ステンレス] SUS304なしT(縦)

2,660円

あり 在庫品1日目(当日可能) 対応16[ステンレス] SUS304なしT(縦)

2,330円

あり 在庫品1日目(当日可能) 対応8[ステンレス] SUS304なしY(横)

2,380円

あり 在庫品1日目(当日可能) 対応10[ステンレス] SUS304なしY(横)

2,510円

あり 在庫品1日目(当日可能) 対応12[ステンレス] SUS304なしY(横)

2,660円

あり 在庫品1日目(当日可能) 対応16[ステンレス] SUS304なしY(横)

Loading...

  1. 1

納期


出荷日については、コチラをご覧ください。


基本情報

長さL(mm) 120 取付穴形状 六角穴 基本形状 全ねじ
ねじ山種類 メートル並目 追加形状 スケール付 販売単位 バラ(1個から購入可能)
用途 標準

スケール付全ねじのレビュー

評価 3.5 平均 3.5 (2件のレビュー) レビューを書く
  • 圧縮ばねの調整2016/04/29
    評価 4.04.02人の方が、「このレビューが参考になった」と投票しています。
    全ねじに圧縮ばねをいれ、ノブで押圧の調整を行っていた部分で「スケール付き全ねじ」を使用することで、セット変え、目視確認が楽になった。
    星4の理由は全長指定が出来ればなと思うことがある為、星4にさせていただきました。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • スライドベースの調整ねじに使用2016/08/23
    評価 3.03.01人の方が、「このレビューが参考になった」と投票しています。
    調整機構の位置出しに、ニーズの高い部品と感じましたが、目盛、数値の刻印(レーザー刻印?)の鮮明さが今一歩で、視認性を上げる改良が望まれます。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。
