貫通穴付ボルト 極低頭タイプ
- chemSHERPA対応品あり
- 通常単価(税別)
- 420円～600円
- 税込単価
- 462円～660円
通常出荷日：在庫品1日目当日出荷可能
タップ穴の下穴に溜まった空気の除去が必要な場合にご利用下さい。
- SUS316L相当で、納期・数量により安くなる、六角穴付ボルトの新商品を発売開始しました！商品ページはこちらをご参照ください。
- 精密洗浄・電解研磨を行った貫通穴付ボルト極低頭タイプを新発売いたしました。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が18型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
|
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
|
450円 ( 495円 ) | 在庫品1日目当日出荷可能 |
|
450円 ( 495円 ) | 在庫品1日目当日出荷可能 |
|
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
|
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
|
450円 ( 495円 ) | 在庫品1日目当日出荷可能 |
|
450円 ( 495円 ) | 在庫品1日目当日出荷可能 |
|
500円 ( 550円 ) | 在庫品1日目当日出荷可能 |
|
450円 ( 495円 ) | 在庫品1日目当日出荷可能 |
|
450円 ( 495円 ) | 在庫品1日目当日出荷可能 |
|
450円 ( 495円 ) | 在庫品1日目当日出荷可能 |
|
480円 ( 528円 ) | 在庫品1日目当日出荷可能 |
|
480円 ( 528円 ) | 在庫品1日目当日出荷可能 |
|
480円 ( 528円 ) | 在庫品1日目当日出荷可能 |
|
480円 ( 528円 ) | 在庫品1日目当日出荷可能 |
|
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
|
600円 ( 660円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
タップ穴の下穴に溜まった空気の除去が必要な場合にご利用下さい。
ご注意
- SUS316L相当で、納期・数量により安くなる、六角穴付ボルトの新商品を発売開始しました！商品ページはこちらをご参照ください。
- 精密洗浄・電解研磨を行った貫通穴付ボルト極低頭タイプを新発売いたしました。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

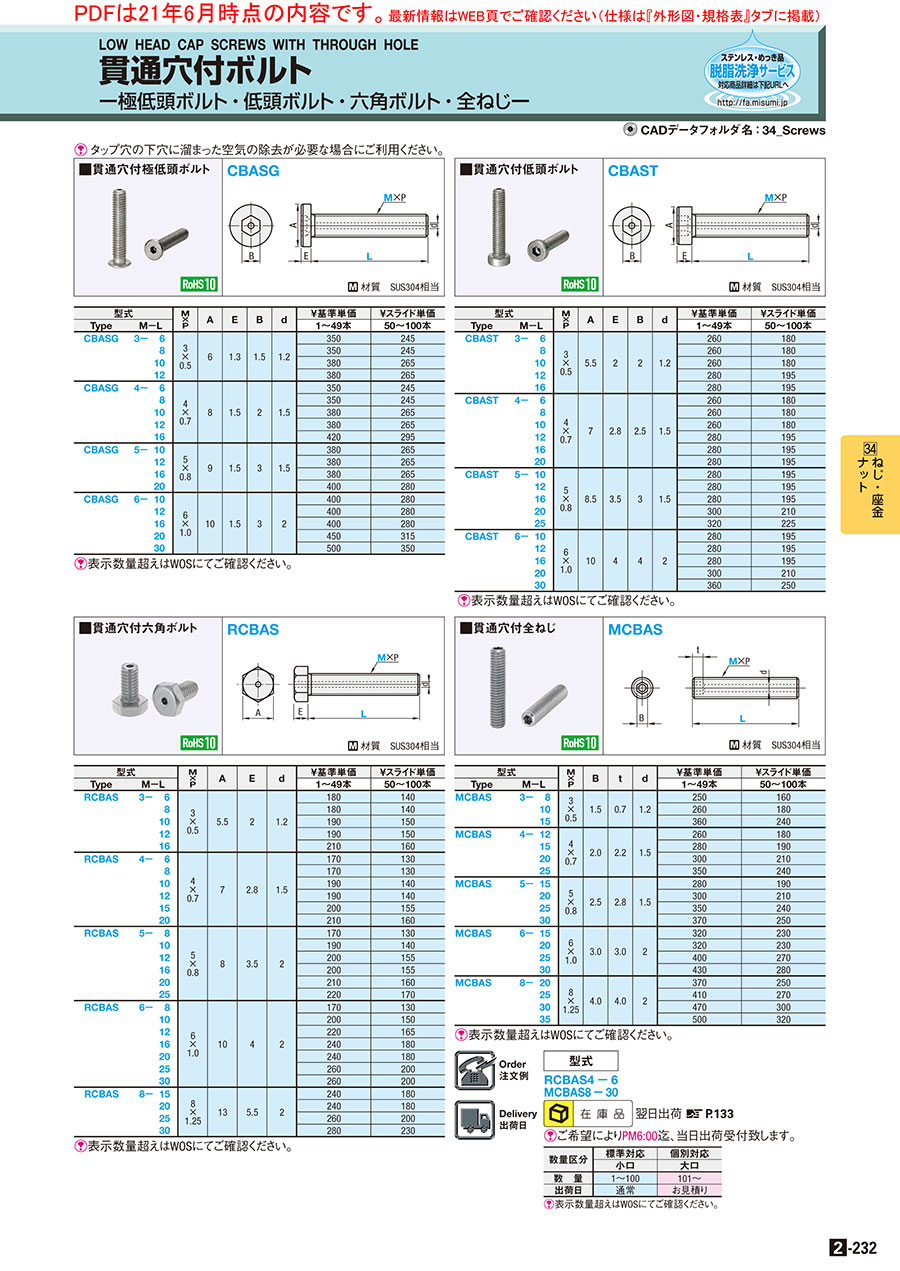

外形図・規格表
CBASG
[ M ]材質 SUS304相当
規格表
| 型式 |
| CBASG4−6 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]表示数量超えはWOSにてご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | M × P | A | E | B | d | ￥基準単価 | ￥スライド単価 | ||
| Type | M−L | 1〜49本 | 50〜100本 | ||||||
| CBASG | 3− | 6 | 3 × 0.5 | 6 | 1.3 | 1.5 | 1.2 | 350 | 245 |
| 8 | 350 | 245 | |||||||
| 10 | 380 | 265 | |||||||
| 12 | 380 | 265 | |||||||
| CBASG | 4− | 6 | 4 × 0.7 | 8 | 1.5 | 2 | 1.5 | 350 | 245 |
| 8 | 350 | 245 | |||||||
| 10 | 380 | 265 | |||||||
| 12 | 380 | 265 | |||||||
| 16 | 420 | 295 | |||||||
| CBASG | 5− | 10 | 5 × 0.8 | 9 | 1.5 | 3 | 1.5 | 380 | 265 |
| 12 | 380 | 265 | |||||||
| 16 | 380 | 265 | |||||||
| 20 | 400 | 280 | |||||||
| CBASG | 6− | 10 | 6 × 1.0 | 10 | 1.5 | 3 | 2 | 400 | 280 |
| 12 | 400 | 280 | |||||||
| 16 | 400 | 280 | |||||||
| 20 | 450 | 315 | |||||||
| 30 | 500 | 350 | |||||||
