十字穴付樹脂なべ小ねじ PEEK・PPS-単品・パック-【1～1000個入り】

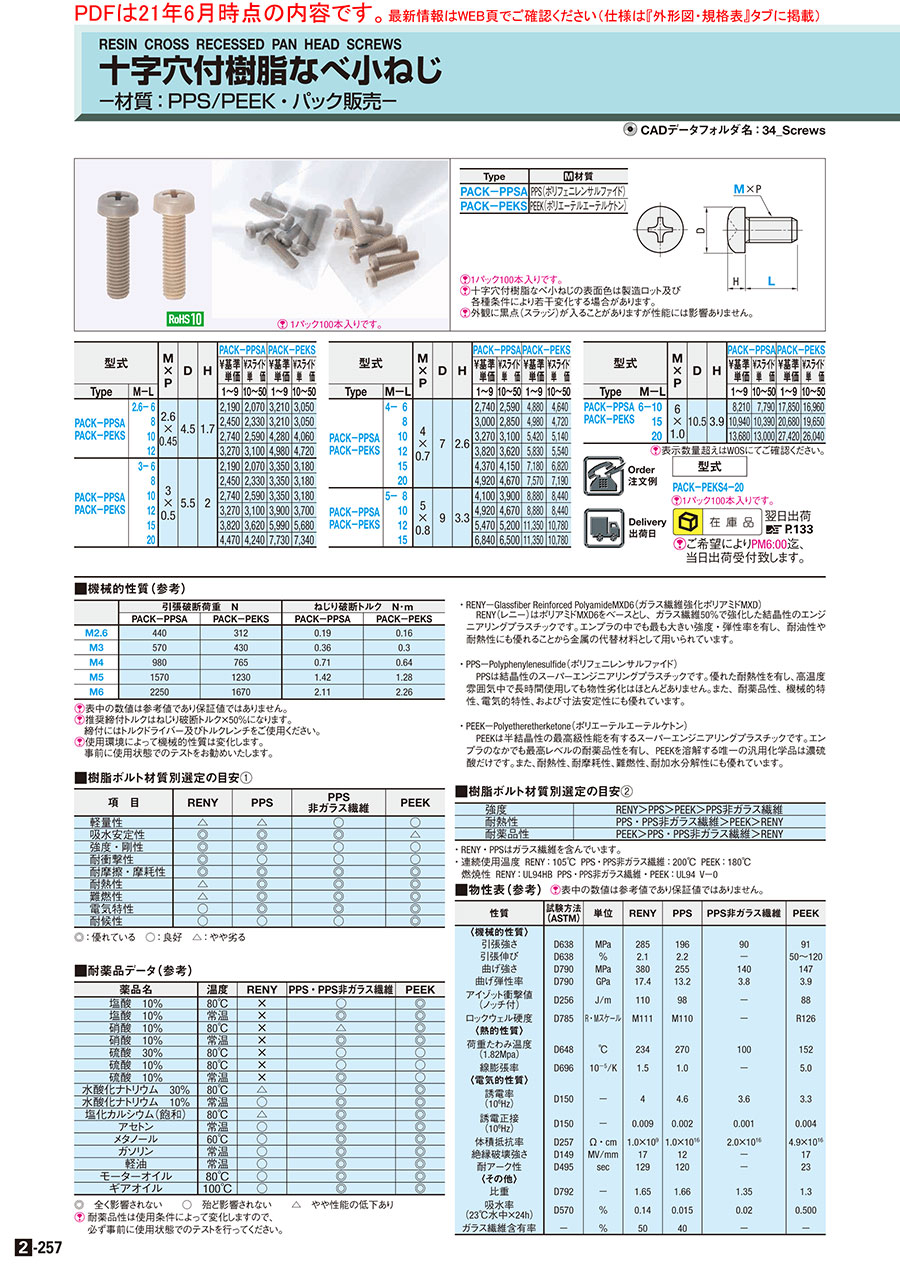

カタログ| P.2-257

chemSHERPA対応品あり

通常単価(税別): 330円～144,940円

税込単価: 363円～159,434円

通常出荷日：在庫品1日目当日出荷可能

【他のお客さまはどのように使っている？】皆様の素晴らしい商品レビューを上記リンクよりご確認ください！お...

詳細を確認

55.0

低頭樹脂ボルトにおいてもバラ販売を開始いたしました！商品ページはこちらをご参照ください。
耐熱性、耐薬品性は使用条件により変化しますので、必ず事前に使用状態でのテストを行ってください。
PACK品（タイプ：PACK-）は100個～、BOX品（タイプ：BOX-）は500個～ご購入いただけます。
外観に黒点（スラッジ）が入ることが有りますが性能には影響ありません。また、ロット、各種条件により若干変色することがあります。
当ページの価格表は25年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番が「BOX-」から始まる商品について、箱ではなくパック梱包にてお届けする場合がございます。

詳細を確認

未確定：候補が161型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ねじの呼び(M)

長さL(mm)

樹脂材質

販売単位

ピッチ

(mm)

材質証明書：材質

ねじM径

サイズ（X表記）

サイズ（-表記）

RoHS?

最小発注数量

2.6	6	PEEK	箱・パック	0.45	PEEK	M2.6	M2.6 X 6	M2.6 - 6	10	1パック 1000個入り
2.6	8	PEEK	箱・パック	0.45	PEEK	M2.6	M2.6 X 8	M2.6 - 8	10	1パック 1000個入り
2.6	10	PEEK	箱・パック	0.45	PEEK	M2.6	M2.6 X 10	M2.6 - 10	10	1パック 1000個入り
2.6	12	PEEK	箱・パック	0.45	PEEK	M2.6	M2.6 X 12	M2.6 - 12	10	1パック 1000個入り
3	6	PEEK	箱・パック	0.5	PEEK	M3	M3 X 6	M3 - 6	10	1パック 1000個入り
3	8	PEEK	箱・パック	0.5	PEEK	M3	M3 X 8	M3 - 8	10	1パック 1000個入り
3	10	PEEK	箱・パック	0.5	PEEK	M3	M3 X 10	M3 - 10	10	1パック 1000個入り
3	12	PEEK	箱・パック	0.5	PEEK	M3	M3 X 12	M3 - 12	10	1パック 1000個入り
3	15	PEEK	箱・パック	0.5	PEEK	M3	M3 X 15	M3 - 15	10	1パック 500個入り
3	20	PEEK	箱・パック	0.5	PEEK	M3	M3 X 20	M3 - 20	10	1パック 500個入り
4	6	PEEK	箱・パック	0.7	PEEK	M4	M4 X 6	M4 - 6	10	1パック 500個入り
4	8	PEEK	箱・パック	0.7	PEEK	M4	M4 X 8	M4 - 8	10	1パック 500個入り
4	10	PEEK	箱・パック	0.7	PEEK	M4	M4 X 10	M4 - 10	10	1パック 500個入り
4	12	PEEK	箱・パック	0.7	PEEK	M4	M4 X 12	M4 - 12	10	1パック 500個入り
4	15	PEEK	箱・パック	0.7	PEEK	M4	M4 X 15	M4 - 15	10	1パック 500個入り
4	20	PEEK	箱・パック	0.7	PEEK	M4	M4 X 20	M4 - 20	10	1パック 500個入り
5	8	PEEK	箱・パック	0.8	PEEK	M5	M5 X 8	M5 - 8	10	1パック 500個入り
5	10	PEEK	箱・パック	0.8	PEEK	M5	M5 X 10	M5 - 10	10	1パック 500個入り
5	12	PEEK	箱・パック	0.8	PEEK	M5	M5 X 12	M5 - 12	10	1パック 500個入り
5	15	PEEK	箱・パック	0.8	PEEK	M5	M5 X 15	M5 - 15	10	1パック 500個入り
6	10	PEEK	箱・パック	1	PEEK	M6	M6 X 10	M6 - 10	10	1パック 500個入り
6	15	PEEK	箱・パック	1	PEEK	M6	M6 X 15	M6 - 15	10	1パック 500個入り
6	20	PEEK	箱・パック	1	PEEK	M6	M6 X 20	M6 - 20	10	1パック 500個入り
2.6	6	PPS	箱・パック	0.45	PPS	M2.6	M2.6 X 6	M2.6 - 6	10	1パック 1000個入り
2.6	8	PPS	箱・パック	0.45	PPS	M2.6	M2.6 X 8	M2.6 - 8	10	1パック 1000個入り
2.6	12	PPS	箱・パック	0.45	PPS	M2.6	M2.6 X 12	M2.6 - 12	10	1パック 1000個入り
3	6	PPS	箱・パック	0.5	PPS	M3	M3 X 6	M3 - 6	10	1パック 1000個入り
3	8	PPS	箱・パック	0.5	PPS	M3	M3 X 8	M3 - 8	10	1パック 1000個入り
3	10	PPS	箱・パック	0.5	PPS	M3	M3 X 10	M3 - 10	10	1パック 1000個入り
3	12	PPS	箱・パック	0.5	PPS	M3	M3 X 12	M3 - 12	10	1パック 1000個入り
3	15	PPS	箱・パック	0.5	PPS	M3	M3 X 15	M3 - 15	10	1パック 1000個入り
3	20	PPS	箱・パック	0.5	PPS	M3	M3 X 20	M3 - 20	10	1パック 1000個入り
4	6	PPS	箱・パック	0.7	PPS	M4	M4 X 6	M4 - 6	10	1パック 500個入り
4	8	PPS	箱・パック	0.7	PPS	M4	M4 X 8	M4 - 8	10	1パック 500個入り
4	10	PPS	箱・パック	0.7	PPS	M4	M4 X 10	M4 - 10	10	1パック 500個入り
4	12	PPS	箱・パック	0.7	PPS	M4	M4 X 12	M4 - 12	10	1パック 500個入り
4	15	PPS	箱・パック	0.7	PPS	M4	M4 X 15	M4 - 15	10	1パック 500個入り
4	20	PPS	箱・パック	0.7	PPS	M4	M4 X 20	M4 - 20	10	1パック 500個入り
5	8	PPS	箱・パック	0.8	PPS	M5	M5 X 8	M5 - 8	10	1パック 500個入り
5	10	PPS	箱・パック	0.8	PPS	M5	M5 X 10	M5 - 10	10	1パック 500個入り
5	12	PPS	箱・パック	0.8	PPS	M5	M5 X 12	M5 - 12	10	1パック 500個入り
5	15	PPS	箱・パック	0.8	PPS	M5	M5 X 15	M5 - 15	10	1パック 500個入り
6	10	PPS	箱・パック	1	PPS	M6	M6 X 10	M6 - 10	10	1パック 500個入り
6	15	PPS	箱・パック	1	PPS	M6	M6 X 15	M6 - 15	10	1パック 500個入り
6	20	PPS	箱・パック	1	PPS	M6	M6 X 20	M6 - 20	10	1パック 500個入り
2.6	6	PEEK	箱・パック	0.45	PEEK	M2.6	M2.6 X 6	M2.6 - 6	10	1パック 100個入り
2.6	8	PEEK	箱・パック	0.45	PEEK	M2.6	M2.6 X 8	M2.6 - 8	10	1パック 100個入り
2.6	10	PEEK	箱・パック	0.45	PEEK	M2.6	M2.6 X 10	M2.6 - 10	10	1パック 100個入り
2.6	12	PEEK	箱・パック	0.45	PEEK	M2.6	M2.6 X 12	M2.6 - 12	10	1パック 100個入り
3	6	PEEK	箱・パック	0.5	PEEK	M3	M3 X 6	M3 - 6	10	1パック 100個入り
3	8	PEEK	箱・パック	0.5	PEEK	M3	M3 X 8	M3 - 8	10	1パック 100個入り
3	10	PEEK	箱・パック	0.5	PEEK	M3	M3 X 10	M3 - 10	10	1パック 100個入り
3	12	PEEK	箱・パック	0.5	PEEK	M3	M3 X 12	M3 - 12	10	1パック 100個入り
3	15	PEEK	箱・パック	0.5	PEEK	M3	M3 X 15	M3 - 15	10	1パック 100個入り
3	20	PEEK	箱・パック	0.5	PEEK	M3	M3 X 20	M3 - 20	10	1パック 100個入り
4	6	PEEK	箱・パック	0.7	PEEK	M4	M4 X 6	M4 - 6	10	1パック 100個入り
4	8	PEEK	箱・パック	0.7	PEEK	M4	M4 X 8	M4 - 8	10	1パック 100個入り
4	10	PEEK	箱・パック	0.7	PEEK	M4	M4 X 10	M4 - 10	10	1パック 100個入り
4	12	PEEK	箱・パック	0.7	PEEK	M4	M4 X 12	M4 - 12	10	1パック 100個入り
4	15	PEEK	箱・パック	0.7	PEEK	M4	M4 X 15	M4 - 15	10	1パック 100個入り

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

33,940円 ( 37,334円 )	在庫品1日目当日出荷可能	SH-BOX-PEKS2.6-6
33,940円 ( 37,334円 )	在庫品1日目当日出荷可能	SH-BOX-PEKS2.6-8
45,190円 ( 49,709円 )	在庫品1日目当日出荷可能	SH-BOX-PEKS2.6-10
52,540円 ( 57,794円 )	在庫品1日目当日出荷可能	SH-BOX-PEKS2.6-12
35,390円 ( 38,929円 )	在庫品1日目当日出荷可能	SH-BOX-PEKS3-6
27,830円 ( 30,613円 )	在庫品1日目当日出荷可能	SH-BOX-PEKS3-8
35,390円 ( 38,929円 )	在庫品1日目当日出荷可能	SH-BOX-PEKS3-10
41,180円 ( 45,298円 )	在庫品1日目当日出荷可能	SH-BOX-PEKS3-12
31,610円 ( 34,771円 )	在庫品1日目当日出荷可能	SH-BOX-PEKS3-15
40,850円 ( 44,935円 )	在庫品1日目当日出荷可能	SH-BOX-PEKS3-20
25,820円 ( 28,402円 )	在庫品1日目当日出荷可能	SH-BOX-PEKS4-6
26,260円 ( 28,886円 )	在庫品1日目当日出荷可能	SH-BOX-PEKS4-8
28,600円 ( 31,460円 )	在庫品1日目当日出荷可能	SH-BOX-PEKS4-10
30,830円 ( 33,913円 )	在庫品1日目当日出荷可能	SH-BOX-PEKS4-12
37,950円 ( 41,745円 )	在庫品1日目当日出荷可能	SH-BOX-PEKS4-15
40,010円 ( 44,011円 )	在庫品1日目当日出荷可能	SH-BOX-PEKS4-20
46,970円 ( 51,667円 )	在庫品1日目当日出荷可能	SH-BOX-PEKS5-8
46,970円 ( 51,667円 )	在庫品1日目当日出荷可能	SH-BOX-PEKS5-10
60,000円 ( 66,000円 )	在庫品1日目当日出荷可能	SH-BOX-PEKS5-12
60,000円 ( 66,000円 )	在庫品1日目当日出荷可能	SH-BOX-PEKS5-15
94,400円 ( 103,840円 )	在庫品1日目当日出荷可能	SH-BOX-PEKS6-10
109,370円 ( 120,307円 )	在庫品1日目当日出荷可能	SH-BOX-PEKS6-15
144,940円 ( 159,434円 )	在庫品1日目当日出荷可能	SH-BOX-PEKS6-20
22,970円 ( 25,267円 )	在庫品1日目当日出荷可能	SH-BOX-PPSA2.6-6
25,710円 ( 28,281円 )	在庫品1日目当日出荷可能	SH-BOX-PPSA2.6-8
34,290円 ( 37,719円 )	在庫品1日目当日出荷可能	SH-BOX-PPSA2.6-12
22,970円 ( 25,267円 )	在庫品1日目当日出荷可能	SH-BOX-PPSA3-6
25,710円 ( 28,281円 )	在庫品1日目当日出荷可能	SH-BOX-PPSA3-8
28,740円 ( 31,614円 )	在庫品1日目当日出荷可能	SH-BOX-PPSA3-10
34,290円 ( 37,719円 )	在庫品1日目当日出荷可能	SH-BOX-PPSA3-12
40,080円 ( 44,088円 )	在庫品1日目当日出荷可能	SH-BOX-PPSA3-15
46,880円 ( 51,568円 )	在庫品1日目当日出荷可能	SH-BOX-PPSA3-20
14,370円 ( 15,807円 )	在庫品1日目当日出荷可能	SH-BOX-PPSA4-6
15,730円 ( 17,303円 )	在庫品1日目当日出荷可能	SH-BOX-PPSA4-8
17,140円 ( 18,854円 )	在庫品1日目当日出荷可能	SH-BOX-PPSA4-10
20,040円 ( 22,044円 )	在庫品1日目当日出荷可能	SH-BOX-PPSA4-12
22,910円 ( 25,201円 )	在庫品1日目当日出荷可能	SH-BOX-PPSA4-15
25,810円 ( 28,391円 )	在庫品1日目当日出荷可能	SH-BOX-PPSA4-20
21,500円 ( 23,650円 )	在庫品1日目当日出荷可能	SH-BOX-PPSA5-8
25,810円 ( 28,391円 )	在庫品1日目当日出荷可能	SH-BOX-PPSA5-10
28,680円 ( 31,548円 )	在庫品1日目当日出荷可能	SH-BOX-PPSA5-12
35,880円 ( 39,468円 )	在庫品1日目当日出荷可能	SH-BOX-PPSA5-15
43,060円 ( 47,366円 )	在庫品1日目当日出荷可能	SH-BOX-PPSA6-10
57,380円 ( 63,118円 )	在庫品1日目当日出荷可能	SH-BOX-PPSA6-15
71,750円 ( 78,925円 )	在庫品1日目当日出荷可能	SH-BOX-PPSA6-20
3,570円 ( 3,927円 )	在庫品1日目当日出荷可能	SL-PACK-PEKS2.6-6
3,570円 ( 3,927円 )	在庫品1日目当日出荷可能	SL-PACK-PEKS2.6-8
4,760円 ( 5,236円 )	在庫品1日目当日出荷可能	SL-PACK-PEKS2.6-10
5,540円 ( 6,094円 )	在庫品1日目当日出荷可能	SL-PACK-PEKS2.6-12
3,730円 ( 4,103円 )	在庫品1日目当日出荷可能	SL-PACK-PEKS3-6
3,730円 ( 4,103円 )	在庫品1日目当日出荷可能	SL-PACK-PEKS3-8
3,730円 ( 4,103円 )	在庫品1日目当日出荷可能	SL-PACK-PEKS3-10
4,340円 ( 4,774円 )	在庫品1日目当日出荷可能	SL-PACK-PEKS3-12
6,670円 ( 7,337円 )	在庫品1日目当日出荷可能	SL-PACK-PEKS3-15
8,610円 ( 9,471円 )	在庫品1日目当日出荷可能	SL-PACK-PEKS3-20
5,430円 ( 5,973円 )	在庫品1日目当日出荷可能	SL-PACK-PEKS4-6
5,540円 ( 6,094円 )	在庫品1日目当日出荷可能	SL-PACK-PEKS4-8
6,030円 ( 6,633円 )	在庫品1日目当日出荷可能	SL-PACK-PEKS4-10
6,490円 ( 7,139円 )	在庫品1日目当日出荷可能	SL-PACK-PEKS4-12
7,990円 ( 8,789円 )	在庫品1日目当日出荷可能	SL-PACK-PEKS4-15

基本情報
外形図・規格表
納期・価格
概要・仕様

基本情報

【他のお客さまはどのように使っている？】
皆様の素晴らしい商品レビューを上記リンクよりご確認ください！
お客様のご要望にお応えし、1個からご購入いただけるようになりました！
数量が多くなるにつれてお安くご購入いただけます。詳細は価格表をご覧ください。

ご注意

低頭樹脂ボルトにおいてもバラ販売を開始いたしました！商品ページはこちらをご参照ください。
耐熱性、耐薬品性は使用条件により変化しますので、必ず事前に使用状態でのテストを行ってください。
PACK品（タイプ：PACK-）は100個～、BOX品（タイプ：BOX-）は500個～ご購入いただけます。
外観に黒点（スラッジ）が入ることが有りますが性能には影響ありません。また、ロット、各種条件により若干変色することがあります。
当ページの価格表は25年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番が「BOX-」から始まる商品について、箱ではなくパック梱包にてお届けする場合がございます。

外形図・規格表

十字穴付なべ小ねじ

Type	材質	色味
PEKS PACK-PEKS BOX-PEKS	PEEK(ポリエーテルエーテルケトン)
PPSA PACK-PPSA BOX-PPSA	PPS(ポリフェニレンサルファイド)

規格表

型式

PEKS2-4

単品販売
・下表の価格表は25年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		M×P	D	H	PEKS					PPSA
型式					￥基準単価	￥スライド単価				￥基準単価	￥スライド単価
Type	M−L				1～5本	6～9本	10～49本	50～99本	100本～	1～5本	6～9本	10～49本	50～99本	100本～
PEKS PPSA	2―4	2×0.4	3.5	1.3	294	168	74	30	25	－	－	－	－	－
	5				294	168	74	30	25	－	－	－	－	－
	6				294	168	74	30	25	－	－	－	－	－
	8				294	168	74	30	25	－	－	－	－	－
	10				294	168	74	30	25	－	－	－	－	－
	12				294	168	127	51	43	－	－	－	－	－
	2.5―4	2.5×0.45	4.5	1.7	294	168	74	30	25	－	－	－	－	－
	5				294	168	74	30	25	－	－	－	－	－
	6				294	168	74	30	25	－	－	－	－	－
	8				294	168	74	30	25	－	－	－	－	－
	10				294	168	127	51	43	－	－	－	－	－
	12				294	168	127	51	43	－	－	－	－	－
	2.6―4	2.6×0.45	4.5	1.7	294	168	74	30	25	－	－	－	－	－
	5				294	168	74	30	25	－	－	－	－	－
	6				294	168	74	30	25	302	168	106	21	18
	8				294	168	74	30	25	302	168	124	23	19
	10				294	168	127	51	43	302	168	111	24	21
	12				294	168	127	51	43	302	168	105	28	24
	3―4	3×0.5	5.5	2	294	168	90	36	30	－	－	－	－	－
	5				294	168	90	36	30	－	－	－	－	－
	6				294	168	99	40	34	302	168	106	22	18
	8				294	168	99	40	34	302	168	124	24	20
	10				294	168	99	40	34	302	168	111	25	21
	12				294	168	117	47	40	302	168	105	33	28
	15				294	168	130	71	60	302	168	109	37	31
	20				346	198	157	86	73	302	168	109	40	34
	25				441	252	237	96	81	－	－	－	－	－
	4―5	4×0.7	7	2.6	294	168	132	53	45	－	－	－	－	－
	6				294	168	132	53	45	302	168	101	25	21
	8				294	168	132	53	45	302	168	105	27	23
	10				294	168	132	53	45	302	168	105	33	28
	12				294	168	161	64	55	302	168	109	37	31
	15				294	168	131	72	61	302	168	123	40	34
	20				294	168	141	77	65	302	168	116	44	37
	25				294	168	149	81	69	－	－	－	－	－
	30				294	168	167	91	77	－	－	－	－	－
	5―6	5×0.8	9	3.3	357	204	156	106	90	－	－	－	－	－
	8				357	204	156	106	90	302	168	111	40	34
	10				357	204	156	106	90	302	168	116	46	39
	12				367	210	187	128	108	302	168	121	49	42
	15				367	210	187	128	108	302	168	131	64	55
	20				367	210	187	128	108	－	－	－	－	－
	25				441	252	189	173	147	－	－	－	－	－
	30				567	324	260	249	211	－	－	－	－	－
	6―10		10.5	3.9	430	246	232	159	135	302	168	167	68	58
	15	6×1.0			451	258	247	169	143	302	168	161	86	73
	20				451	258	247	169	143	313	174	171	117	99

パック販売（100個入り）
・下表の価格表は25年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		M×P	D	H	PACK-PEKS		PACK-PPSA		パック入数
					￥基準単価	￥スライド単価	￥基準単価	￥スライド単価
Type	M−L				1～9パック	10パック～	1～9パック	10パック～
PACK-PEKS PACK-PPSA	2.6―6	2.6×0.45	4.5	1.7	3,210	3,050	2,190	2,070	100本/パック
	8				3,210	3,050	2,450	2,330
	10				4,280	4,060	2,740	－
	12				4,980	4,720	3,270	3,100
	3―6	3×0.5	5.5	2	3,350	3,180	2,190	2,070
	8				3,350	－	2,450	2,330
	10				3,350	3,180	2,740	2,590
	12				3,900	3,700	3,270	3,100
	15				5,990	5,680	3,820	3,620
	20				7,730	7,340	4,470	4,240
	4―6	4×0.7	7	2.6	4,880	4,640	2,740	2,590
	8				4,980	4,720	3,000	2,850
	10				5,420	5,140	3,270	3,100
	12				5,830	5,540	3,820	3,620
	15				7,180	6,820	4,370	4,150
	20				7,570	7,190	4,920	4,670
	5―8	5×0.8	9	3.3	8,880	8,440	4,100	3,900
	10				8,880	8,440	4,920	4,670
	12				11,350	10,780	5,470	5,200
	15				11,350	10,780	6,840	6,500
	6―10		10.5	3.9	17,850	16,960	8,210	7,790
	15	6×1.0			20,680	19,650	10,940	10,390
	20				27,420	26,040	13,680	13,000

パック販売（500個～）
・下表の価格表は25年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・BOXタイプは小箱ではなく、小袋で納品がされますので、ご留意ください

型式		M×P	D	H	BOX-PEKS		BOX-PPSA
					￥基準単価	パック入数	￥基準単価	パック入数
Type	M−L				1パック～		1パック～
BOX-PEKS BOX-PPSA	2.6―6	2.6×0.45	4.5	1.7	30,490	1000本/パック	20,630	1000本/パック
	8				30,490		23,090
	10				40,590		－
	12				47,190		30,800
	3―6	3×0.5	5.5	2	31,790		20,630
	8				25,000		23,090
	10				31,790		25,820
	12				36,990		30,800
	15				28,390	500本/パック	36,000
	20				36,690		42,110
	4―6	4×0.7	7	2.6	23,190		12,910	500本/パック
	8				23,590		14,130
	10				25,690		15,400
	12				27,690		18,000
	15				34,090		20,580
	20				35,940		23,180
	5―8	5×0.8	9	3.3	42,190		19,310
	10				42,190		23,180
	12				53,890		25,760
	15				53,890		32,230
	6―10		10.5	3.9	84,790		38,680
	15	6×1.0			98,240		51,540
	20				130,190		64,450

[ ! ]表示数量超えはWOSにてご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

製品仕様

材質	特長
RENY−Glassfiber Reinforced PolyamideMXD6 （ガラス繊維強化ポリアミドMXD）	RENY（レニー）はポリアミドMXD6をベースとし、ガラス繊維50％で強化した結晶性のエンジニアリングプラスチックです。エンプラの中でも最も大きい強度・弾性率を有し、耐油性や耐熱性にも優れることから金属の代替材料として用いられています。
PPS−Polyphenylenesulfide （ポリフェニレンサルファイド）	PPSは結晶性のスーパーエンジニアリングプラスチックです。優れた耐熱性を有し、高温度雰囲気中で長時間使用しても物性劣化はほとんどありません。耐薬品性、機械的特性、電気的特性、および寸法安定性にも優れています。
PEEK−Polyetheretherketone （ポリエーテルエーテルケトン）	PEEKは半結晶性の最高級性能を有するスーパーエンジニアリングプラスチックです。エンプラのなかでも最高レベルの耐薬品性を有し、PEEKを溶解する唯一の汎用化学品は濃硫酸だけです。耐熱性、耐摩耗性、難燃性、耐加水分解性にも優れています。

■機械的性質（参考）

	引張破断荷重 N		ねじり破断トルク N･m
	PEEK	PPS	PEEK	PPS
M2	165	217	0.07	0.08
M2.5	264	406	0.15	0.20
M2.6	312	440	0.16	0.19
M3	430	570	0.30	0.36
M4	765	980	0.64	0.71
M5	1230	1570	1.28	1.42
M6	1670	2250	2.26	2.11

[ ! ]表中の数値は参考値であり保証値ではありません。
[ ! ]推奨締付トルクはねじり破断トルク×50％になります。
締付にはトルクドライバー及びトルクレンチをご使用ください。
[ ! ]使用環境によって機械的性質は変化します。
事前に使用状態でのテストをお勧めいたします。

■樹脂ボルト材質別選定の目安①

項目	RENY	PPS	PPS 非ガラス繊維	PEEK
軽量性	△	△	○	○
吸水安定性	◎	◎	◎	△
強度・剛性	◎	◎	○	○
耐衝撃性	◎	○	○	○
耐摩擦・摩耗性	◎	◎	◎	◎
耐熱性	△	◎	◎	◎
難燃性	△	◎	◎	◎
電気特性	○	◎	◎	◎
耐候性	○	○	○	◎

◎：優れている ○：良好 △：やや劣る

■樹脂ボルト材質別選定の目安②

強度	RENY＞PPS＞PEEK＞PPS非ガラス繊維
耐熱性	PPS・PPS非ガラス繊維＞PEEK＞RENY
耐薬品性	PEEK＞PPS・PPS非ガラス繊維＞RENY

・RENY・PPSはガラス繊維を含んでいます。
・連続使用温度 RENY：105℃ PPS・PPS非ガラス繊維：200℃ PEEK：180℃
・燃焼性 RENY：UL94HB PPS・PPS非ガラス繊維・PEEK：UL94 V−0

■物性表（参考）

性質	試験方法 (ASTM)	単位	RENY	PPS	PPS 非ガラス繊維	PEEK
〈機械的性質〉
引張強さ	D638	MPa	285	196	90	91
引張伸び	D638	％	2.1	2.2	−	50〜120
曲げ強さ	D790	MPa	380	255	140	147
曲げ弾性率	D790	GPa	17.4	13.2	3.8	3.9
アイゾット衝撃値	D256	J/m	110	98	−	88
(ノッチ付)	D256	J/m	110	98	−	88
ロックウェル硬度	D785	R・Mスケール	M111	M110	−	R126
〈熱的性質〉
荷重たわみ温度	D648	℃	234	270	100	152
(1.82Mpa)	D648	℃	234	270	100	152
線膨張率	D696	10⁻⁵/K	1.5	1	−	5
〈電気的性質〉
誘電率	D150	−	4	4.6	3.6	3.3
(10⁶Hz)	D150	−	4	4.6	3.6	3.3
誘電正接	D150	−	0.009	0.002	0.001	0.004
(10⁶Hz)	D150	−	0.009	0.002	0.001	0.004
体積抵抗率	D257	Ω・cm	1.0×10⁹	1.0×10¹⁶	2.0×10¹⁶	4.9×10¹⁶
絶縁破壊強さ	D149	MV/mm	17	12	−	17
耐アーク性	D495	sec	129	120	−	23
〈その他〉
比重	D792	−	1.65	1.66	1.35	1.3
吸水率	D570	％	0.14	0.015	0.02	0.5
(23℃水中×24h)	D570	％	0.14	0.015	0.02	0.5
ガラス繊維含有率	−	％	50	40	−	−

[ ! ]表中の数値は参考値であり保証値ではありません。

■耐薬品データ（参考）

薬品名	温度	RENY	PPS PPS非ガラス繊維	PEEK
塩酸 10％	80℃	×	○	◎
塩酸 10％	常温	×	◎	◎
硝酸 10％	80℃	×	△	◎
硝酸 10％	常温	×	◎	◎
硫酸 30％	80℃	×	○	○
硫酸 10％	80℃	×	○	○
硫酸 10％	常温	×	◎	○
水酸化ナトリウム 30％	80℃	△	○	◎
水酸化ナトリウム 10％	常温	○	◎	◎
塩化カルシウム(飽和)	80℃	△	◎	◎
アセトン	常温	○	◎	◎
メタノール	60℃	○	◎	◎
ガソリン	常温	○	◎	◎
軽油	常温	○	◎	◎
モーターオイル	80℃	○	◎	◎
ギアオイル	100℃	○	◎	◎

◎：全く影響されない ○：殆ど影響されない △：やや性能の低下あり
[ ! ]耐薬品性は使用条件によって変化しますので、
　　必ず事前に使用状態でのテストを行ってください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
カバーボルト SUS304・頭部寸法選択タイプ
狭い場所でも扱いやすいよう、頭部径・高さを選べるローレットタイプです。
ミスミ
カバーボルト極低頭タイプ
ワークによって交換する治具の固定に最適です！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

十字穴付樹脂なべ小ねじ PEEK・PPS-単品・パック-のレビュー

5平均満足度：5.03件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

社内検討用

満足度：5.02022/12/07

この商品は社内検討用に使用しました。試験用設備を作製したときに耐液性のあるものが欲しかったので、この商品を選びました。樹...もっと読む

0人が参考にしています。

治具に使用しています

満足度：5.02022/09/07

製品を加工機器にセットした際に、製品が傷つかないようにこの商品を使用しています。販売数量も予備も含め20本位で良いので、...もっと読む

0人が参考にしています。

耐熱部品の固定

満足度：5.02018/08/29

高温部へ侵入するユニットのカバー固定に使用しています。熱伝導が抑えられるため、部品が高温になりずらく満足しています。 ...もっと読む

0人が参考にしています。

3件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品十字穴付樹脂なべ小ねじ PEEK・PPS-単品・パック-	RENY 十字穴付（+）ナベ小ねじ	ピーク十字穴付（+）ナベ小ねじ	ピーク十字穴付（+）皿小ねじ	ポリカーボネート十字穴付（+）ナベ小ねじ	樹脂ねじ（PEEK／十字穴付きなべ小ねじ） SPE-P
メーカー	ミスミ	ＳＵＮＣＯ	ＳＵＮＣＯ	ＳＵＮＣＯ	ＳＵＮＣＯ	鍋屋バイテック
通常価格	330円-	61円 -	94円 -	111円 -	19円 -	371円 -
通常出荷日	在庫品1日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
特性・用途	真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性	-	-	-	-	-
材質	樹脂	レニー	ピーク	ピーク	ポリカーボネート	樹脂
基本形状	標準（丸）	標準（丸）	標準（丸）	標準（丸）	標準（丸）	標準（丸）
詳細形状	なべ	なべ	なべ	皿	なべ	なべ
取付穴形状	十字穴	十字穴	十字穴	十字穴	十字穴	十字穴

樹脂ねじ・セラミックねじカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

ねじの呼び(M)

長さL(mm)

樹脂材質

販売単位

ピッチ(mm)

タイプ

CAD

出荷日

十字穴付樹脂なべ小ねじ PEEK・PPS-単品・パック-【1～1000個入り】

型番リスト

詳細情報

基本情報

ご注意

外形図・規格表

規格表

納期・価格

納期

概要・仕様

製品仕様

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

樹脂ねじ・セラミックねじカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA
