メカニカル部品技術窓口
アイボルト
- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 該当なし
- ねじ山種類
- メートル並目
- 販売単位
- バラ(1個から購入可能)
- ねじ種類
- 全ねじ
ご注意
- 本商品は供給が不安定となっており、大口数量での出荷は承れません。予めご了承ください
- 精密洗浄・電解研磨を行ったアイボルトを新発売いたしました。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が14型番あります。

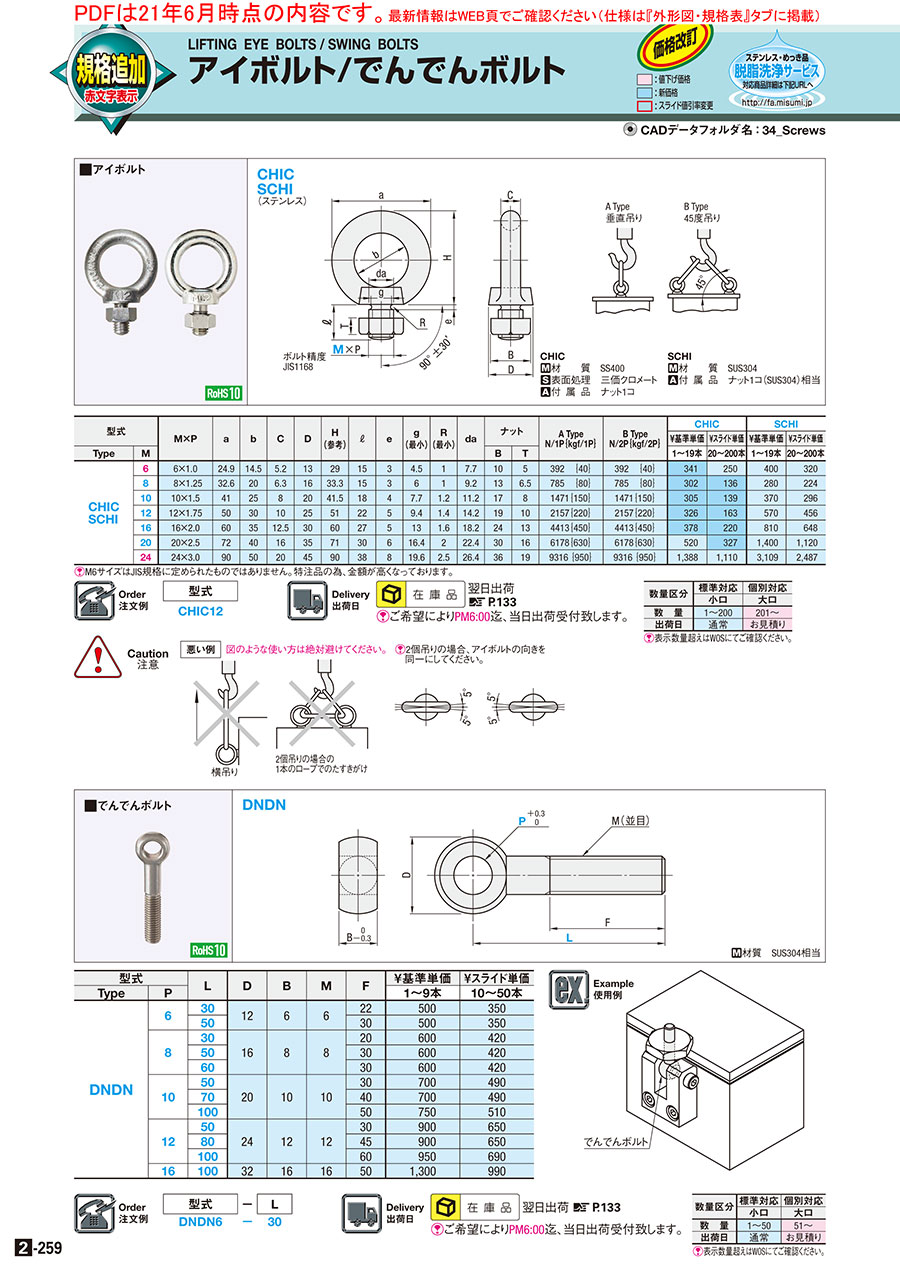

外形図・規格表
CHIC
SCHI
（ステンレス）
SCHI
（ステンレス）
A Type
垂直吊り
垂直吊り
B Type
45度吊り
45度吊り
CHIC
[ M ]材 質 SS400
[ S ]表面処理 三価クロメート
[ A ]付 属 品 ナット1コ
SCHI
[ M ]材 質 SUS304
[ A ]付 属 品 ナット1コ（SUS304）相当
[ M ]材 質 SS400
[ S ]表面処理 三価クロメート
[ A ]付 属 品 ナット1コ
SCHI
[ M ]材 質 SUS304
[ A ]付 属 品 ナット1コ（SUS304）相当
規格表
| 型式 |
| CHIC12 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | M×P | a | b | C | D | H （参考） | ℓ | e | g （最小） | R （最小） | da | ナット | A Type N/1P｛kgf/1P｝ | B Type N/2P｛kgf/2P｝ | CHIC | SCHI | ||||
| ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | |||||||||||||||||
| Type | M | B | T | 1〜19本 | 20〜200本 | 1〜19本 | 20〜200本 | |||||||||||||
| CHIC SCHI | 6 | 6×1.0 | 24.5 | 14.5 | 5 | 13 | 28.5 | 15 | 3 | 4.65 | 0.8 | 7.7 | 10 | 5 | 392 ｛40｝ | 392 ｛40｝ | 375 | 275 | 448 | 358 |
| 8 | 8×1.25 | 32.6 | 20 | 6.3 | 16 | 33.3 | 15 | 3 | 6 | 1 | 9.2 | 13 | 6.5 | 785 ｛80｝ | 785 ｛80｝ | 328 | 148 | 324 | 259 | |
| 10 | 10×1.5 | 41 | 25 | 8 | 20 | 41.5 | 18 | 4 | 7.7 | 1.2 | 11.2 | 17 | 8 | 1471｛150｝ | 1471｛150｝ | 331 | 151 | 425 | 340 | |
| 12 | 12×1.75 | 50 | 30 | 10 | 25 | 51 | 22 | 5 | 9.4 | 1.4 | 14.2 | 19 | 10 | 2157｛220｝ | 2157｛220｝ | 357 | 178 | 647 | 518 | |
| 16 | 16×2.0 | 60 | 35 | 12.5 | 30 | 60 | 27 | 5 | 13 | 1.6 | 18.2 | 24 | 13 | 4413｛450｝ | 4413｛450｝ | 418 | 243 | 917 | 734 | |
| 20 | 20×2.5 | 72 | 40 | 16 | 35 | 71 | 30 | 6 | 16.4 | 2 | 22.4 | 30 | 16 | 6178｛630｝ | 6178｛630｝ | 580 | 365 | 1,577 | 1,262 | |
| 24 | 24×3.0 | 90 | 50 | 20 | 45 | 90 | 38 | 8 | 19.6 | 2.5 | 26.4 | 36 | 19 | 9316 ｛950｝ | 9316 ｛950｝ | 1,508 | 1,206 | 3,444 | 2,755 | |
[ ! ]M6サイズはJIS規格に定められたものではありません。特注品の為、金額が高くなっております。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
価格が安い代替相当品
|
|---|
401円 ( 441円 ) | 在庫品1日目当日出荷可能 |
- |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
- |
354円 ( 389円 ) | 在庫品1日目当日出荷可能 |
- |
381円 ( 419円 ) | 在庫品1日目当日出荷可能 |
- |
447円 ( 492円 ) | 在庫品1日目当日出荷可能 |
- |
620円 ( 682円 ) | 在庫品1日目当日出荷可能 |
- |
1,613円 ( 1,774円 ) | 在庫品1日目当日出荷可能 |
- |
479円 ( 527円 ) | 在庫品1日目当日出荷可能 |
|
346円 ( 381円 ) | 在庫品1日目当日出荷可能 |
|
454円 ( 499円 ) | 在庫品1日目当日出荷可能 |
|
692円 ( 761円 ) | 在庫品1日目当日出荷可能 |
|
981円 ( 1,079円 ) | 在庫品1日目当日出荷可能 |
|
1,687円 ( 1,856円 ) | 在庫品1日目当日出荷可能 |
|
3,685円 ( 4,054円 ) | 在庫品1日目当日出荷可能 |
- |
詳細情報
基本情報
サイズはM6～M24。少量をご希望の場合は1個から出荷可能、在庫する際は小箱買いがお得です。
ご注意
- 本商品は供給が不安定となっており、大口数量での出荷は承れません。予めご了承ください
- 精密洗浄・電解研磨を行ったアイボルトを新発売いたしました。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
仕様・概要
Caution
注意
注意
悪い例 図のような使い方は絶対避けてください。
[ ! ]2個吊りの場合、アイボルトの向きを
同一にしてください。
同一にしてください。
横吊り
2個吊りの場合の
横吊り1本のロープでのたすきがけ
横吊り1本のロープでのたすきがけ
