六角穴付ボルト 全ねじタイプ-単品・小箱-【1～500個入り】
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 222円～56,155円
- 税込単価
- 244円～61,771円
【特徴】スチールは材質SCM435、スレンレスは材質SUS304相当の全ねじボ...
詳細情報を確認するご注意
- 本商品は供給が不安定となっており、一部のサイズで長納期化しております。
- 精密洗浄・電解研磨を行った六角穴付ボルト全ねじタイプを新発売いたしました。
- ご希望の寸法、材質が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が266型番あります。

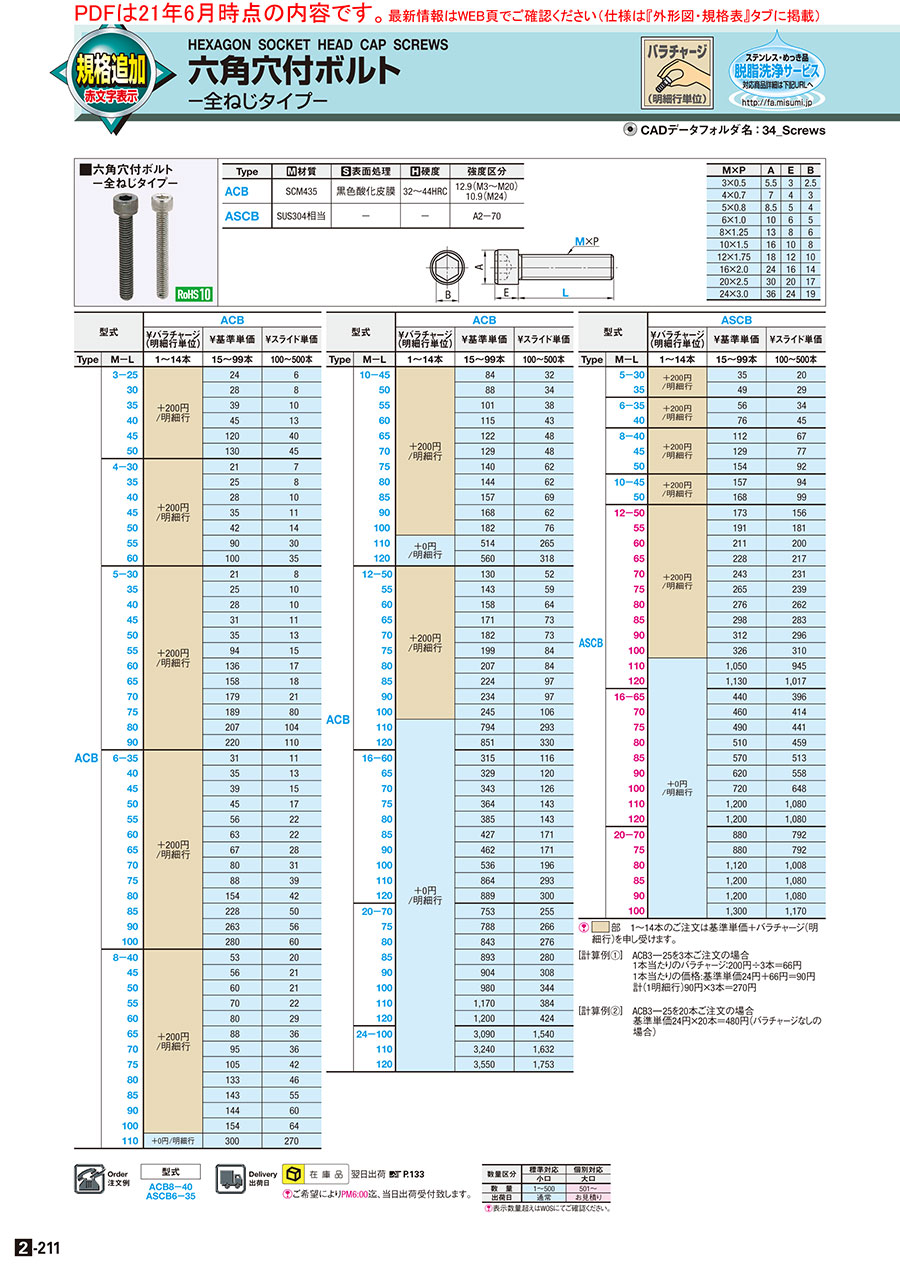

外形図・規格表
外形図
| Type | [ M ]材質 | [ S ]表面処理 | [ H ]硬度 | 強度区分 |
| ACB | SCM435 | 四三酸化鉄被膜 | 32〜44HRC | 12.9(M3～M20)10.9(M24) |
| ASCB | SUS304相当 | − | − | A2−70 |
| M×P | A | E | B |
| 3×0.5 | 5.5 | 3 | 2.5 |
| 4×0.7 | 7 | 4 | 3 |
| 5×0.8 | 8.5 | 5 | 4 |
| 6×1.0 | 10 | 6 | 5 |
| 8×1.25 | 13 | 8 | 6 |
| 10×1.5 | 16 | 10 | 8 |
| 12×1.75 | 18 | 12 | 10 |
| 16×2.0 | 24 | 16 | 14 |
| 20×2.5 | 30 | 20 | 17 |
| 24×3.0 | 36 | 24 | 19 |
L寸公差
[ ! ]JIS B 1176に準拠。
| 寸法区分 | 公差 (㎜) | |
| を超え | 以下 | |
| 5 | 6 | ±0.24 |
| 8 | 10 | ±0.29 |
| 12 | 16 | ±0.35 |
| 20 | 30 | ±0.42 |
| 35 | 50 | ±0.5 |
| 60 | 80 | ±0.6 |
| 90 | 120 | ±0.7 |
[ ! ]六角穴ボルトに関する技術情報こちら>>
[ ! ]ご希望の寸法、材質が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
規格表
| 型式 |
| ACB8−40 ASCB6−35 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]
部 1～14本のご注文は基準単価＋バラチャージ（明細行）を申し受けます。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ACB | |||
| ￥バラチャージ (明細行単位) | ￥基準単価 | ￥スライド単価 | ||
| Type | M－L | 1〜14本 | 15〜99本 | 100～500本 |
| ACB | 3−25 | ＋200円 /明細行 | 24 | 6 |
| 30 | 29 | 8 | ||
| 35 | 40 | 10 | ||
| 40 | 46 | 13 | ||
| 45 | 120 | 40 | ||
| 50 | 130 | 45 | ||
| 4−30 | ＋200円 /明細行 | 21 | 7 | |
| 35 | 25 | 8 | ||
| 40 | 28 | 10 | ||
| 45 | 36 | 11 | ||
| 50 | 42 | 14 | ||
| 55 | 90 | 30 | ||
| 60 | 100 | 35 | ||
| 5−30 | ＋200円 /明細行 | 21 | 8 | |
| 35 | 26 | 10 | ||
| 40 | 28 | 10 | ||
| 45 | 32 | 11 | ||
| 50 | 36 | 13 | ||
| 55 | 95 | 15 | ||
| 60 | 137 | 17 | ||
| 65 | 159 | 18 | ||
| 70 | 179 | 21 | ||
| 75 | 190 | 80 | ||
| 80 | 208 | 105 | ||
| 90 | 264 | 132 | ||
| 6−35 | ＋200円 /明細行 | 31 | 11 | |
| 40 | 36 | 13 | ||
| 45 | 40 | 15 | ||
| 50 | 46 | 17 | ||
| 55 | 57 | 22 | ||
| 60 | 64 | 22 | ||
| 65 | 65 | 29 | ||
| 70 | 81 | 31 | ||
| 75 | 88 | 39 | ||
| 80 | 156 | 43 | ||
| 85 | 228 | 50 | ||
| 90 | 263 | 56 | ||
| 100 | 321 | 69 | ||
| 8−40 | ＋200円 /明細行 | 53 | 20 | |
| 45 | 56 | 21 | ||
| 50 | 62 | 22 | ||
| 55 | 70 | 22 | ||
| 60 | 80 | 29 | ||
| 65 | 90 | 37 | ||
| 70 | 97 | 37 | ||
| 75 | 105 | 42 | ||
| 80 | 136 | 47 | ||
| 85 | 205 | 79 | ||
| 90 | 147 | 61 | ||
| 100 | 157 | 65 | ||
| 110 | ＋0円/明細行 | 467 | 421 | |
| 10−45 | ＋200円 /明細行 | 87 | 33 | |
| 50 | 91 | 35 | ||
| 55 | 104 | 39 | ||
| 60 | 118 | 44 | ||
| 65 | 122 | 48 | ||
| 70 | 133 | 49 | ||
| 75 | 140 | 62 | ||
| 80 | 148 | 64 | ||
| 85 | 161 | 71 | ||
| 90 | 172 | 63 | ||
| 100 | 186 | 78 | ||
| 110 | ＋0円 /明細行 | 519 | 268 | |
| 120 | 566 | 321 | ||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ACB | |||
| ￥バラチャージ (明細行単位) | ￥基準単価 | ￥スライド単価 | ||
| Type | M－L | 1～14本 | 15～99本 | 100～500本 |
| ACB | 12−50 | ＋200円 /明細行 | 134 | 54 |
| 55 | 147 | 61 | ||
| 60 | 162 | 66 | ||
| 65 | 176 | 75 | ||
| 70 | 187 | 75 | ||
| 75 | 204 | 86 | ||
| 80 | 212 | 86 | ||
| 85 | 230 | 100 | ||
| 90 | 240 | 99 | ||
| 100 | 251 | 109 | ||
| 110 | ＋0円 /明細行 | 801 | 296 | |
| 120 | 858 | 333 | ||
| 16−60 | 324 | 119 | ||
| 65 | 338 | 123 | ||
| 70 | 352 | 129 | ||
| 75 | 364 | 143 | ||
| 80 | 395 | 147 | ||
| 85 | 438 | 175 | ||
| 90 | 473 | 175 | ||
| 100 | 658 | 241 | ||
| 110 | 876 | 297 | ||
| 120 | 904 | 305 | ||
| 20−70 | 769 | 260 | ||
| 75 | 805 | 272 | ||
| 80 | 861 | 282 | ||
| 85 | 912 | 286 | ||
| 90 | 923 | 314 | ||
| 100 | 1,001 | 351 | ||
| 110 | 1,193 | 392 | ||
| 120 | 1,222 | 432 | ||
| 24−100 | 3,444 | 1,716 | ||
| 110 | 3,856 | 1,942 | ||
| 120 | 3,586 | 1,771 | ||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ASCB | |||
| ￥バラチャージ (明細行単位) | ￥基準単価 | ￥スライド単価 | ||
| Type | M－L | 1～14本 | 15～99本 | 100～500本 |
| ASCB | 5−30 | ＋200円 /明細行 | 36 | 21 |
| 35 | 50 | 30 | ||
| 6−35 | ＋200円 /明細行 | 58 | 35 | |
| 40 | 78 | 46 | ||
| 8−40 | ＋200円 /明細行 | 115 | 69 | |
| 45 | 133 | 79 | ||
| 50 | 158 | 94 | ||
| 10−45 | ＋200円 /明細行 | 162 | 97 | |
| 50 | 174 | 103 | ||
| 12−50 | ＋200円 /明細行 | 173 | 156 | |
| 55 | 266 | 252 | ||
| 60 | 211 | 200 | ||
| 65 | 301 | 286 | ||
| 70 | 243 | 231 | ||
| 75 | 480 | 433 | ||
| 80 | 276 | 262 | ||
| 85 | 597 | 567 | ||
| 90 | 312 | 296 | ||
| 100 | 326 | 310 | ||
| 110 | ＋0円 /明細行 | 1,528 | 1,375 | |
| 120 | 1,651 | 1,486 | ||
| 16−65 | 773 | 696 | ||
| 70 | 789 | 710 | ||
| 75 | 804 | 724 | ||
| 80 | 812 | 731 | ||
| 85 | 900 | 810 | ||
| 90 | 940 | 846 | ||
| 100 | 1,052 | 947 | ||
| 110 | 1,880 | 1,692 | ||
| 120 | 1,892 | 1,703 | ||
| 20−70 | 1,888 | 1,699 | ||
| 75 | 880 | 792 | ||
| 80 | 1,904 | 1,714 | ||
| 85 | 1,940 | 1,746 | ||
| 90 | 2,082 | 1,874 | ||
| 100 | 2,264 | 2,038 | ||
部 1～14本のご注文は基準単価＋バラチャージ（明細行）を申し受けます。関連リンク
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
225円 ( 248円 ) | 在庫品1日目当日出荷可能 |
231円 ( 254円 ) | 在庫品1日目当日出荷可能 |
242円 ( 266円 ) | 在庫品1日目当日出荷可能 |
249円 ( 274円 ) | 在庫品1日目当日出荷可能 |
327円 ( 360円 ) | 在庫品1日目当日出荷可能 |
338円 ( 372円 ) | 在庫品1日目当日出荷可能 |
222円 ( 244円 ) | 在庫品1日目当日出荷可能 |
227円 ( 250円 ) | 在庫品1日目当日出荷可能 |
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
238円 ( 262円 ) | 在庫品1日目当日出荷可能 |
245円 ( 270円 ) | 在庫品1日目当日出荷可能 |
295円 ( 325円 ) | 在庫品1日目当日出荷可能 |
306円 ( 337円 ) | 在庫品1日目当日出荷可能 |
222円 ( 244円 ) | 在庫品1日目当日出荷可能 |
228円 ( 251円 ) | 在庫品1日目当日出荷可能 |
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
234円 ( 257円 ) | 在庫品1日目当日出荷可能 |
238円 ( 262円 ) | 在庫品1日目当日出荷可能 |
301円 ( 331円 ) | 在庫品1日目当日出荷可能 |
345円 ( 380円 ) | 在庫品1日目当日出荷可能 |
369円 ( 406円 ) | 在庫品1日目当日出荷可能 |
390円 ( 429円 ) | 在庫品1日目当日出荷可能 |
401円 ( 441円 ) | 在庫品1日目当日出荷可能 |
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
480円 ( 528円 ) | 在庫品1日目当日出荷可能 |
233円 ( 256円 ) | 在庫品1日目当日出荷可能 |
238円 ( 262円 ) | 在庫品1日目当日出荷可能 |
242円 ( 266円 ) | 在庫品1日目当日出荷可能 |
249円 ( 274円 ) | 在庫品1日目当日出荷可能 |
260円 ( 286円 ) | 在庫品1日目当日出荷可能 |
268円 ( 295円 ) | 在庫品1日目当日出荷可能 |
269円 ( 296円 ) | 在庫品1日目当日出荷可能 |
286円 ( 315円 ) | 在庫品1日目当日出荷可能 |
293円 ( 322円 ) | 在庫品1日目当日出荷可能 |
365円 ( 402円 ) | 在庫品1日目当日出荷可能 |
442円 ( 486円 ) | 在庫品1日目当日出荷可能 |
479円 ( 527円 ) | 在庫品1日目当日出荷可能 |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
256円 ( 282円 ) | 在庫品1日目当日出荷可能 |
259円 ( 285円 ) | 在庫品1日目当日出荷可能 |
266円 ( 293円 ) | 在庫品1日目当日出荷可能 |
274円 ( 301円 ) | 在庫品1日目当日出荷可能 |
285円 ( 314円 ) | 在庫品1日目当日出荷可能 |
295円 ( 325円 ) | 在庫品1日目当日出荷可能 |
303円 ( 333円 ) | 在庫品1日目当日出荷可能 |
311円 ( 342円 ) | 在庫品1日目当日出荷可能 |
344円 ( 378円 ) | 在庫品1日目当日出荷可能 |
417円 ( 459円 ) | 在庫品1日目当日出荷可能 |
356円 ( 392円 ) | 在庫品1日目当日出荷可能 |
366円 ( 403円 ) | 在庫品1日目当日出荷可能 |
495円 ( 545円 ) | 在庫品1日目当日出荷可能 |
292円 ( 321円 ) | 在庫品1日目当日出荷可能 |
296円 ( 326円 ) | 在庫品1日目当日出荷可能 |
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
325円 ( 358円 ) | 在庫品1日目当日出荷可能 |
329円 ( 362円 ) | 在庫品1日目当日出荷可能 |
341円 ( 375円 ) | 在庫品1日目当日出荷可能 |
348円 ( 383円 ) | 在庫品1日目当日出荷可能 |
357円 ( 393円 ) | 在庫品1日目当日出荷可能 |
371円 ( 408円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特徴】
スチールは材質SCM435、スレンレスは材質SUS304相当の全ねじボルトです。
サイズはM３～M24。
少量の場合は1個から出荷大量使用、在庫する際は小箱買いがお得です。
【関連商品】
新商品 緩み防止処理付きボルト-接着タイプ-の取り扱いを開始いたしました！
商品ページへ
ご注意
- 本商品は供給が不安定となっており、一部のサイズで長納期化しております。
- 精密洗浄・電解研磨を行った六角穴付ボルト全ねじタイプを新発売いたしました。
- ご希望の寸法、材質が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
