金属ワッシャ -ザグリ穴タイプ-

金属ワッシャ -ザグリ穴タイプ-
  • 脱脂洗浄
  • 規格変更
  • 納期短縮

ザグリ付きのワッシャです。

  • 長納期大口割(ストークL)
  • 大口分納

型番

商品を一つに絞り込むとこちらに型番が表示されます

金属ワッシャ -ザグリ穴タイプ-:関連画像
並級 T寸法公差±0.1 精密級 T寸法公差±0.01 材質 表面処理 硬度
T寸選択タイプ T寸指定タイプ 寸法フリー指定タイプ T寸指定タイプ 寸法フリー指定タイプ
FWZASS 一般構造用鋼
FWZAC FWZSC S45C相当
WZAB TWZAB FWZAB TWZSB FWZSB 四三酸化鉄皮膜
WZAM TWZAM FWZAM TWZSM FWZSM 無電解ニッケルメッキ
FWZAA 2000系アルミ合金 アルマイト(白色)
FWZAAB アルマイト(黒色)
WZAS TWZAS FWZAS TWZSS FWZSS SUS304
FWZACH S45C相当 45〜50HRC
WZABH FWZABH 四三酸化鉄皮膜
WZAMH FWZAMH 無電解ニッケルメッキ
FWZASK SKS3相当 55HRC〜
FWZASKB 四三酸化鉄皮膜
FWZASKM 無電解ニッケルメッキ
WZASH FWZASH SUS440C相当 45〜50HRC
S45C相当焼入品は肉厚・長さによっては45HRC以下になる場合があります。 ステンレス焼入品(WZASH・FWZASH)は焼入により変色する場合があります。
ステンレス焼入品(WZASH)は材質SUS440C相当となります。

規格表

◦ T寸選択タイプ
型式 T
WZAS15 10
◦ T寸指定タイプ
型式 H T
TWZAB10 3.5 10.0
型式 D V P H T
FWZASS D25 V12.0 P6.0 H5.5 T10.5
FWZSC D20 V10.0 P5.0 H5.5 T15.0
■T寸選択タイプ
型式 H T
選択
V P ¥基準単価
Type D WZAB WZAM WZAS WZABH WZAMH WZASH
WZAB
WZAM
WZAS
WZABH
WZAMH
WZASH
10 4 6 8 10       6 3.5 115 140 150 125 160 195
12 5   8 10       8 4.5 140 160 175 150 195 205
14 6   8 10       10 5.5 150 185 205 160 220 240
15 8     10 12     11 6.5 160 210 220 195 240 265
20 8     10 12 15   210 270 280 240 300 420
30 10       12 15   14 9 310 390 430 380 450 710
40 12         15 20 18 11 420 600 640 520 660 860
50 12         15 20 570 800 860 690 880 1,290
60 12         15 20 730 1,000 1,140 860 1,140 1,640
■T寸指定タイプ
型式 H
指定0.5mm単位
T
指定0.5mm単位
V P ¥基準単価
Type D 並級 精密級
TWZAB TWZAM TWZAS TWZSB TWZSM TWZSS
−並級−
TWZAB
TWZAM
TWZAS
−精密級−
TWZSB
TWZSM
TWZSS
10 1.018.0 3.010.0 6 3.5 420 440 530 540 560 640
10.520.0 600 640 780 740 780 870
12 3.010.0 8 4.5 420 440 530 540 560 640
10.520.0 600 640 780 740 780 870
14 3.010.0 10 5.5 420 440 530 540 560 640
10.520.0 600 640 780 740 780 870
15 3.010.0 11 6.5 420 440 530 540 560 640
10.520.0 600 640 780 740 780 870
20 3.010.0 420 440 530 540 560 640
10.520.0 600 640 780 740 780 870
30 3.010.0 14 9 500 540 640 630 670 760
10.520.0 800 930 1,120 1,010 1,080 1,200
      加工条件H+2≦T≦P×8

追加工

金属ワッシャ -ザグリ穴タイプ-:関連画像

3Dプレビュー生成型番

  • ※型番が未確定のためサンプル型番で表示しています。
    左部の「仕様・寸法の指定」から選定し、型番を確定頂くことで、指定寸法の3Dプレビューを表示することができます。
Loading...
型番
FWZAA-D[10-20/0.5]-V[5-90/0.5]-P[3-88/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZAA-D[21-100/1]-V[5-90/0.5]-P[3-88/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZAAB-D[10-20/0.5]-V[5-90/0.5]-P[3-88/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZAAB-D[21-100/1]-V[5-90/0.5]-P[3-88/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZAB-D[10-20/0.5]-V[5-90/0.5]-P[3-88/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZAB-D[21-100/1]-V[5-90/0.5]-P[3-88/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZABH-D[10-20/0.5]-V[5-90/0.5]-P[3-88/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZABH-D[21-100/1]-V[5-90/0.5]-P[3-88/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZAC-D[10-20/0.5]-V[5-90/0.5]-P[3-88/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZAC-D[21-100/1]-V[5-90/0.5]-P[3-88/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZACH-D[10-20/0.5]-V[5-90/0.5]-P[3-88/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZACH-D[21-100/1]-V[5-90/0.5]-P[3-88/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZAM-D[10-20/0.5]-V[5-90/0.5]-P[3-88/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZAM-D[21-100/1]-V[5-90/0.5]-P[3-88/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZAMH-D[10-20/0.5]-V[5-90/0.5]-P[3-88/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZAMH-D[21-60/1]-V[5-90/0.5]-P[3-88/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZAMH-D[61-100/0.5]-V[5-90/0.5]-P[3-88/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZAS-D[10-20/0.5]-V[5-90/0.5]-P[3-88/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZAS-D[21-100/1]-V[5-90/0.5]-P[3-88/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZASH-D[10-20/0.5]-V[5-90/0.5]-P[3-88/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZASH-D[21-100/1]-V[5-90/0.5]-P[3-88/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZASK-D[10-20/0.5]-V[5-90/0.5]-P[3-88/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZASK-D[21-100/1]-V[5-90/0.5]-P[3-88/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZASKB-D[10-20/0.5]-V[5-90/0.5]-P[3-88/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZASKB-D[21-100/1]-V[5-90/0.5]-P[3-88/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZASKM-D[10-20/0.5]-V[5-90/0.5]-P[3-88/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZASKM-D[21-100/1]-V[5-90/0.5]-P[3-88/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZASS-D[10-20/0.5]-V[5-90/0.5]-P[3-88/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZASS-D[21-100/1]-V[5-90/0.5]-P[3-88/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZSB-D[10-20/0.5]-V[5-58/0.5]-P[3-48/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZSB-D[21-60/1]-V[5-58/0.5]-P[3-48/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZSC-D[10-20/0.5]-V[5-58/0.5]-P[3-48/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZSC-D[21-60/1]-V[5-58/0.5]-P[3-48/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZSM-D[10-20/0.5]-V[5-50/0.5]-P[3-48/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZSM-D[21-60/1]-V[5-50/0.5]-P[3-48/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZSS-D[10-20/0.5]-V[5-58/0.5]-P[3-48/0.5]-H[1-48/0.5]-T[3-50/0.5]
FWZSS-D[21-60/1]-V[5-58/0.5]-P[3-48/0.5]-H[1-48/0.5]-T[3-50/0.5]
TWZAB10-[1-18/0.5]-[3-20/0.5]
TWZAB12-[1-18/0.5]-[3-20/0.5]
TWZAB14-[1-18/0.5]-[3-20/0.5]
TWZAB15-[1-18/0.5]-[3-20/0.5]
TWZAB20-[1-18/0.5]-[3-20/0.5]
TWZAB30-[1-18/0.5]-[3-20/0.5]
TWZAM10-[1-18/0.5]-[3-20/0.5]
TWZAM12-[1-18/0.5]-[3-20/0.5]
TWZAM14-[1-18/0.5]-[3-20/0.5]
TWZAM15-[1-18/0.5]-[3-20/0.5]
TWZAM20-[1-18/0.5]-[3-20/0.5]
TWZAM30-[1-18/0.5]-[3-20/0.5]
TWZAS10-[1-18/0.5]-[3-20/0.5]
TWZAS12-[1-18/0.5]-[3-20/0.5]
TWZAS14-[1-18/0.5]-[3-20/0.5]
TWZAS15-[1-18/0.5]-[3-20/0.5]
TWZAS20-[1-18/0.5]-[3-20/0.5]
TWZAS30-[1-18/0.5]-[3-20/0.5]
TWZSB10-[1-18/0.5]-[3-20/0.5]
TWZSB12-[1-18/0.5]-[3-20/0.5]
TWZSB14-[1-18/0.5]-[3-20/0.5]
TWZSB15-[1-18/0.5]-[3-20/0.5]
TWZSB20-[1-18/0.5]-[3-20/0.5]
型番通常単価最小発注数量スライド値引通常
出荷日
RoHS外径 D
(mm)
内径
(mm)
厚さ・長さ
(mm)
材質 表面処理 厚み・長さ公差 寸法指定方法 硬度
(HRC)
精度 座ぐり内径P 座ぐり径 V
(φ)
座ぐり深さ H
(mm)
材質証明書

-

1個 5日目 対応10 ~ 203 ~ 883 ~ 50[アルミ] 2000系アルミ合金アルマイト(白)±0.1寸法フリー指定タイプ焼入なし並級-5 ~ 901 ~ 48対象

-

1個 5日目 対応21 ~ 1003 ~ 883 ~ 50[アルミ] 2000系アルミ合金アルマイト(白)±0.1寸法フリー指定タイプ焼入なし並級-5 ~ 901 ~ 48対象

-

1個 5日目 対応10 ~ 203 ~ 883 ~ 50[アルミ] 2000系アルミ合金アルマイト(黒)±0.1寸法フリー指定タイプ焼入なし並級-5 ~ 901 ~ 48対象

-

1個 5日目 対応21 ~ 1003 ~ 883 ~ 50[アルミ] 2000系アルミ合金アルマイト(黒)±0.1寸法フリー指定タイプ焼入なし並級-5 ~ 901 ~ 48対象

-

1個 3日目 対応10 ~ 203 ~ 883 ~ 50[鉄] S45C相当四三酸化鉄皮膜±0.1寸法フリー指定タイプ焼入なし並級-5 ~ 901 ~ 48対象

-

1個 3日目 対応21 ~ 1003 ~ 883 ~ 50[鉄] S45C相当四三酸化鉄皮膜±0.1寸法フリー指定タイプ焼入なし並級-5 ~ 901 ~ 48対象

-

1個 3日目 対応10 ~ 203 ~ 883 ~ 50[鉄] S45C相当四三酸化鉄皮膜±0.1寸法フリー指定タイプ45~50HRC並級-5 ~ 901 ~ 48対象

-

1個 3日目 対応21 ~ 1003 ~ 883 ~ 50[鉄] S45C相当四三酸化鉄皮膜±0.1寸法フリー指定タイプ45~50HRC並級-5 ~ 901 ~ 48対象

-

1個 3日目 対応10 ~ 203 ~ 883 ~ 50[鉄] S45C相当なし±0.1寸法フリー指定タイプ焼入なし並級-5 ~ 901 ~ 48対象

-

1個 3日目 対応21 ~ 1003 ~ 883 ~ 50[鉄] S45C相当なし±0.1寸法フリー指定タイプ焼入なし並級-5 ~ 901 ~ 48対象

-

1個 3日目 対応10 ~ 203 ~ 883 ~ 50[鉄] S45C相当なし±0.1寸法フリー指定タイプ45~50HRC並級-5 ~ 901 ~ 48対象

-

1個 3日目 対応21 ~ 1003 ~ 883 ~ 50[鉄] S45C相当なし±0.1寸法フリー指定タイプ45~50HRC並級-5 ~ 901 ~ 48対象

-

1個 3日目 対応10 ~ 203 ~ 883 ~ 50[鉄] S45C相当無電解ニッケルメッキ±0.1寸法フリー指定タイプ焼入なし並級-5 ~ 901 ~ 48対象

-

1個 3日目 対応21 ~ 1003 ~ 883 ~ 50[鉄] S45C相当無電解ニッケルメッキ±0.1寸法フリー指定タイプ焼入なし並級-5 ~ 901 ~ 48対象

-

1個 3日目 対応10 ~ 203 ~ 883 ~ 50[鉄] S45C相当無電解ニッケルメッキ±0.1寸法フリー指定タイプ45~50HRC並級-5 ~ 901 ~ 48対象

-

1個 3日目 対応21 ~ 603 ~ 883 ~ 50[鉄] S45C相当無電解ニッケルメッキ±0.1寸法フリー指定タイプ45~50HRC並級-5 ~ 901 ~ 48対象

-

1個 3日目 対応61 ~ 1003 ~ 883 ~ 50[鉄] S45C相当無電解ニッケルメッキ±0.1寸法フリー指定タイプ45~50HRC並級-5 ~ 901 ~ 48対象

-

1個 3日目 対応10 ~ 203 ~ 883 ~ 50[ステンレス] SUS304なし±0.1寸法フリー指定タイプ焼入なし並級-5 ~ 901 ~ 48対象

-

1個 3日目 対応21 ~ 1003 ~ 883 ~ 50[ステンレス] SUS304なし±0.1寸法フリー指定タイプ焼入なし並級-5 ~ 901 ~ 48対象

-

1個 3日目 対応10 ~ 203 ~ 883 ~ 50[ステンレス] SUS440C相当なし±0.1寸法フリー指定タイプ45~50HRC並級-5 ~ 901 ~ 48対象

-

1個 3日目 対応21 ~ 1003 ~ 883 ~ 50[ステンレス] SUS440C相当なし±0.1寸法フリー指定タイプ45~50HRC並級-5 ~ 901 ~ 48対象

-

1個 3日目 対応10 ~ 203 ~ 883 ~ 50[特殊鋼] SKS3相当なし±0.1寸法フリー指定タイプ55HRC~並級-5 ~ 901 ~ 48対象

-

1個 3日目 対応21 ~ 1003 ~ 883 ~ 50[特殊鋼] SKS3相当なし±0.1寸法フリー指定タイプ55HRC~並級-5 ~ 901 ~ 48対象

-

1個 3日目 対応10 ~ 203 ~ 883 ~ 50[特殊鋼] SKS3相当四三酸化鉄皮膜±0.1寸法フリー指定タイプ55HRC~並級-5 ~ 901 ~ 48対象

-

1個 3日目 対応21 ~ 1003 ~ 883 ~ 50[特殊鋼] SKS3相当四三酸化鉄皮膜±0.1寸法フリー指定タイプ55HRC~並級-5 ~ 901 ~ 48対象

-

1個 3日目 対応10 ~ 203 ~ 883 ~ 50[特殊鋼] SKS3相当無電解ニッケルメッキ±0.1寸法フリー指定タイプ55HRC~並級-5 ~ 901 ~ 48対象

-

1個 3日目 対応21 ~ 1003 ~ 883 ~ 50[特殊鋼] SKS3相当無電解ニッケルメッキ±0.1寸法フリー指定タイプ55HRC~並級-5 ~ 901 ~ 48対象

-

1個 3日目 対応10 ~ 203 ~ 883 ~ 50[鉄] 一般構造用鋼なし±0.1寸法フリー指定タイプ焼入なし並級-5 ~ 901 ~ 48対象

-

1個 3日目 対応21 ~ 1003 ~ 883 ~ 50[鉄] 一般構造用鋼なし±0.1寸法フリー指定タイプ焼入なし並級-5 ~ 901 ~ 48対象

-

1個 3日目 対応10 ~ 203 ~ 483 ~ 50[鉄] S45C相当四三酸化鉄皮膜±0.01寸法フリー指定タイプ焼入なし精密級-5 ~ 581 ~ 48対象

-

1個 3日目 対応21 ~ 603 ~ 483 ~ 50[鉄] S45C相当四三酸化鉄皮膜±0.01寸法フリー指定タイプ焼入なし精密級-5 ~ 581 ~ 48対象

-

1個 3日目 対応10 ~ 203 ~ 483 ~ 50[鉄] S45C相当なし±0.01寸法フリー指定タイプ焼入なし精密級-5 ~ 581 ~ 48対象

-

1個 3日目 対応21 ~ 603 ~ 483 ~ 50[鉄] S45C相当なし±0.01寸法フリー指定タイプ焼入なし精密級-5 ~ 581 ~ 48対象

-

1個 3日目 対応10 ~ 203 ~ 483 ~ 50[鉄] S45C相当無電解ニッケルメッキ±0.01寸法フリー指定タイプ焼入なし精密級-5 ~ 501 ~ 48対象

-

1個 3日目 対応21 ~ 603 ~ 483 ~ 50[鉄] S45C相当無電解ニッケルメッキ±0.01寸法フリー指定タイプ焼入なし精密級-5 ~ 501 ~ 48対象

-

1個 3日目 対応10 ~ 203 ~ 483 ~ 50[ステンレス] SUS304なし±0.01寸法フリー指定タイプ焼入なし精密級-5 ~ 581 ~ 48対象

-

1個 3日目 対応21 ~ 603 ~ 483 ~ 50[ステンレス] SUS304なし±0.01寸法フリー指定タイプ焼入なし精密級-5 ~ 581 ~ 48対象

-

1個 3日目 対応103.53 ~ 20[鉄] S45C相当四三酸化鉄皮膜±0.1寸法指定タイプ焼入なし並級3.56-対象

-

1個 3日目 対応124.53 ~ 20[鉄] S45C相当四三酸化鉄皮膜±0.1寸法指定タイプ焼入なし並級4.58-対象

-

1個 3日目 対応145.53 ~ 20[鉄] S45C相当四三酸化鉄皮膜±0.1寸法指定タイプ焼入なし並級5.510-対象

-

1個 3日目 対応156.53 ~ 20[鉄] S45C相当四三酸化鉄皮膜±0.1寸法指定タイプ焼入なし並級6.511-対象

-

1個 3日目 対応206.53 ~ 20[鉄] S45C相当四三酸化鉄皮膜±0.1寸法指定タイプ焼入なし並級6.511-対象

-

1個 3日目 対応3093 ~ 20[鉄] S45C相当四三酸化鉄皮膜±0.1寸法指定タイプ焼入なし並級914-対象

-

1個 3日目 対応103.53 ~ 20[鉄] S45C相当無電解ニッケルメッキ±0.1寸法指定タイプ焼入なし並級3.56-対象

-

1個 3日目 対応124.53 ~ 20[鉄] S45C相当無電解ニッケルメッキ±0.1寸法指定タイプ焼入なし並級4.58-対象

-

1個 3日目 対応145.53 ~ 20[鉄] S45C相当無電解ニッケルメッキ±0.1寸法指定タイプ焼入なし並級5.510-対象

-

1個 3日目 対応156.53 ~ 20[鉄] S45C相当無電解ニッケルメッキ±0.1寸法指定タイプ焼入なし並級6.511-対象

-

1個 3日目 対応206.53 ~ 20[鉄] S45C相当無電解ニッケルメッキ±0.1寸法指定タイプ焼入なし並級6.511-対象

-

1個 3日目 対応3093 ~ 20[鉄] S45C相当無電解ニッケルメッキ±0.1寸法指定タイプ焼入なし並級914-対象

-

1個 3日目 対応103.53 ~ 20[ステンレス] SUS304なし±0.1寸法指定タイプ焼入なし並級3.56-対象

-

1個 3日目 対応124.53 ~ 20[ステンレス] SUS304なし±0.1寸法指定タイプ焼入なし並級4.58-対象

-

1個 3日目 対応145.53 ~ 20[ステンレス] SUS304なし±0.1寸法指定タイプ焼入なし並級5.510-対象

-

1個 3日目 対応156.53 ~ 20[ステンレス] SUS304なし±0.1寸法指定タイプ焼入なし並級6.511-対象

-

1個 3日目 対応206.53 ~ 20[ステンレス] SUS304なし±0.1寸法指定タイプ焼入なし並級6.511-対象

-

1個 3日目 対応3093 ~ 20[ステンレス] SUS304なし±0.1寸法指定タイプ焼入なし並級914-対象

-

1個 3日目 対応103.53 ~ 20[鉄] S45C相当四三酸化鉄皮膜±0.01寸法指定タイプ焼入なし精密級3.56-対象

-

1個 3日目 対応124.53 ~ 20[鉄] S45C相当四三酸化鉄皮膜±0.01寸法指定タイプ焼入なし精密級4.58-対象

-

1個 3日目 対応145.53 ~ 20[鉄] S45C相当四三酸化鉄皮膜±0.01寸法指定タイプ焼入なし精密級5.510-対象

-

1個 3日目 対応156.53 ~ 20[鉄] S45C相当四三酸化鉄皮膜±0.01寸法指定タイプ焼入なし精密級6.511-対象

-

1個 3日目 対応206.53 ~ 20[鉄] S45C相当四三酸化鉄皮膜±0.01寸法指定タイプ焼入なし精密級6.511-対象

Loading...

価格表

■寸法フリー指定タイプ
型式 D 指定0.5mm単位 ¥基準単価
V P H T 並級 精密級
FWZASS FWZAC FWZAB FWZAM FWZAA FWZAAB
FWZAS
FWZACH FWZABH FWZAMH FWZASK FWZASKB FWZASKM FWZASH FWZSC FWZSB FWZSM FWZSS
−並級−
FWZASS
FWZAC
FWZAB
FWZAM
FWZAA
FWZAAB
FWZAS

FWZACH
FWZABH
FWZAMH
FWZASK
FWZASKB
FWZASKM
FWZASH
−精密級−
FWZSC
FWZSB
FWZSM
FWZSS
10.020.0
(0.5mm単位)
5.090.0 3.088.0 1.048.0 3.010.0 400 450 600 630 650 670 600 790 850 750 990 1,060 1,030 570 720 750 860
10.520.0 580 650 860 920 920 980 800 1,040 1,130 1,000 1,310 1,410 1,480 790 990 1,050 1,170
20.530.0 690 780 1,030 1,100 1,070 1,170 960 1,250 1,360 1,200 1,570 1,700 1,760 920 1,170 1,240 1,370
30.540.0 730 820 1,080 1,170 1,120 1,220 1,010 1,320 1,420 1,260 1,650 1,780 1,840 980 1,230 1,310 1,440
40.550.0 770 870 1,140 1,220 1,180 1,290 1,060 1,390 1,500 1,330 1,740 1,880 1,950 1,080 1,300 1,380 1,540
2130
(1mm単位)
3.010.0 480 540 720 780 800 810 710 920 1,000 880 1,150 1,250 1,240 680 840 900 1,020
10.520.0 830 940 1,230 1,340 1,280 1,400 1,160 1,510 1,630 1,450 1,900 2,040 2,120 1,080 1,350 1,450 1,610
20.530.0 1,030 1,170 1,530 1,640 1,590 1,730 1,430 1,860 2,010 1,790 2,340 2,520 2,600 1,310 1,660 1,780 1,940
30.540.0 1,060 1,200 1,580 1,700 1,630 1,780 1,480 1,930 2,080 1,850 2,420 2,610 2,690 1,350 1,720 1,840 2,000
40.550.0 1,120 1,260 1,650 1,780 1,720 1,880 1,550 2,020 2,180 1,950 2,540 2,740 2,820 1,440 1,810 1,980 2,110
3140
(1mm単位)
3.010.0 630 640 840 910 940 950 810 1,050 1,140 1,120 1,460 1,580 1,450 870 1,080 1,150 1,280
10.520.0 1,030 1,060 1,370 1,480 1,430 1,560 1,290 1,670 1,810 1,790 2,340 2,520 2,340 1,300 1,640 1,760 1,930
20.530.0 1,280 1,310 1,710 1,840 1,770 1,940 1,600 2,080 2,250 2,230 2,900 3,130 2,920 1,570 1,990 2,140 2,310
30.540.0 1,320 1,350 1,760 1,890 1,820 1,990 1,650 2,140 2,300 2,290 2,990 3,210 3,000 1,610 2,050 2,190 2,360
40.550.0 1,380 1,410 1,830 1,980 1,900 2,070 1,720 2,250 2,420 2,400 3,130 3,360 3,120 1,680 2,130 2,280 2,450
4150
(1mm単位)
3.010.0 820 830 1,350 1,430 1,480 1,500 1,060 1,700 1,810 1,470 2,370 2,520 2,270 1,070 1,610 1,700 1,830
10.520.0 1,260 1,280 2,070 2,190 2,130 2,310 1,570 2,510 2,670 2,180 3,510 3,730 3,470 1,540 2,370 2,510 2,680
20.530.0 1,510 1,540 2,480 2,620 2,550 2,770 1,890 3,030 3,220 2,630 4,230 4,490 4,160 1,820 2,810 2,970 3,150
30.540.0 1,550 1,580 2,540 2,700 2,620 2,840 1,930 3,090 3,290 2,690 4,320 4,590 4,270 1,860 2,880 3,060 3,230
40.550.0 1,600 1,620 2,610 2,790 2,700 2,920 1,990 3,190 3,390 2,770 4,450 4,740 4,390 1,910 2,960 3,140 3,310
5160
(1mm単位)
3.010.0 920 940 1,520 1,620 1,670 1,700 1,150 1,830 1,960 1,590 2,560 2,730 2,560 1,180 1,790 1,890 2,050
10.520.0 1,300 1,330 2,120 2,250 2,190 2,370 1,620 2,590 2,750 2,250 3,620 3,850 3,570 1,590 2,430 2,580 2,760
20.530.0 1,560 1,590 2,550 2,700 2,640 2,850 1,940 3,100 3,300 2,700 4,330 4,600 4,280 1,870 2,890 3,060 3,240
30.540.0 1,600 1,620 2,610 2,780 2,730 2,920 1,990 3,190 3,400 2,770 4,450 4,740 4,390 1,910 2,970 3,140 3,320
40.550.0 1,650 1,680 2,700 2,870 2,800 3,010 2,060 3,300 3,510 2,870 4,600 4,890 4,530 1,980 3,060 3,230 3,410
6180
(1mm単位)
5.010.0 1,470 1,670 1,790 1,900 1,980 2,010 2,030 2,170 2,310 2,540 4,090 4,350 3,030
10.520.0 2,140 2,430 2,600 2,760 2,680 2,890 2,960 3,180 2,440 3,720 5,980 6,350 4,370
20.530.0 2,660 3,020 3,220 3,420 3,280 3,600 3,670 3,930 4,180 4,610 7,390 7,860 5,410
30.540.0 2,810 3,180 3,400 3,620 3,530 3,810 3,890 4,160 4,430 4,880 7,840 8,340 5,730
40.550.0 3,000 3,400 3,630 3,870 3,760 4,050 4,160 4,440 4,720 5,210 8,360 8,880 6,090
81100
(1mm単位)
5.010.0 1,610 2,500 1,950 2,070 2,160 2,190 2,210 2,370 2,520 2,770 4,460 4,750 3,290
10.520.0 2,340 2,650 2,830 3,020 2,920 3,160 3,230 3,470 3,680 4,060 6,530 6,930 4,760
20.530.0 2,900 3,290 3,510 3,740 3,600 3,920 4,000 4,280 4,550 5,030 8,060 8,570 5,900
30.540.0 3,070 3,470 3,710 3,950 3,790 4,160 4,240 4,540 4,830 5,330 8,550 9,100 6,250
40.550.0 3,270 3,700 3,960 4,210 4,050 4,420 4,530 4,840 5,140 5,680 9,120 9,680 6,640
加工条件
D V P
10〜 60のとき V ≦ D − 2 P ≦ V − 2
61〜100のとき V ≦ D − 4 P ≦ V − 4


2≦(T−H)≦P×8  軸径部長さは2mm以上でP×8以下。

材質SKS3相当の加工条件 (FWZASK・FWZASKB・FWZASKM)
D V P
10のとき V≦D−2 P ≦ V − 2
10.5〜30のとき V≦D−4
31〜60のとき V≦D−6
61〜80のとき V≦D−8 P ≦ V − 4
81〜100のとき V≦D−10
価格表記の無いサイズは規格にありません。

数量スライド価格1円未満切り捨て) P.127
◦T寸選択タイプ

数量区分 標準対応 個別対応
小口 大口 大口
数 量 1〜19 20〜49 50〜99 100〜199 200〜300 301~
値引率 基準単価 5% 22% 26% 30% お見積り
出荷日 通常 +3日

表示数量超えはWOSにてご確認ください。

◦T寸指定タイプ

数量区分 標準対応 個別対応
小口 大口 大口
数 量 1〜19 20〜49 50〜99 100〜199 200〜300 301~
値引率 基準単価 5% 10% 15% 18% お見積り
出荷日 通常 +3日

表示数量超えはWOSにてご確認ください。

◦寸法フリー指定タイプ並級

数量区分 標準対応 個別対応
小口 大口 大口
数 量 1〜19 20〜49 50〜99 100〜199 200〜300 301~
値引率 基準単価 5% 10% 15% 18% お見積り
出荷日 通常 +3日

表示数量超えはWOSにてご確認ください。

◦寸法フリー指定タイプ精密級

数量区分 標準対応 個別対応
小口 大口 大口
数 量 1〜19 20〜49 50〜99 100〜200 201~
値引率 基準単価 10% 15% 18% お見積り
出荷日 通常 +3日

表示数量超えはWOSにてご確認ください。

納期

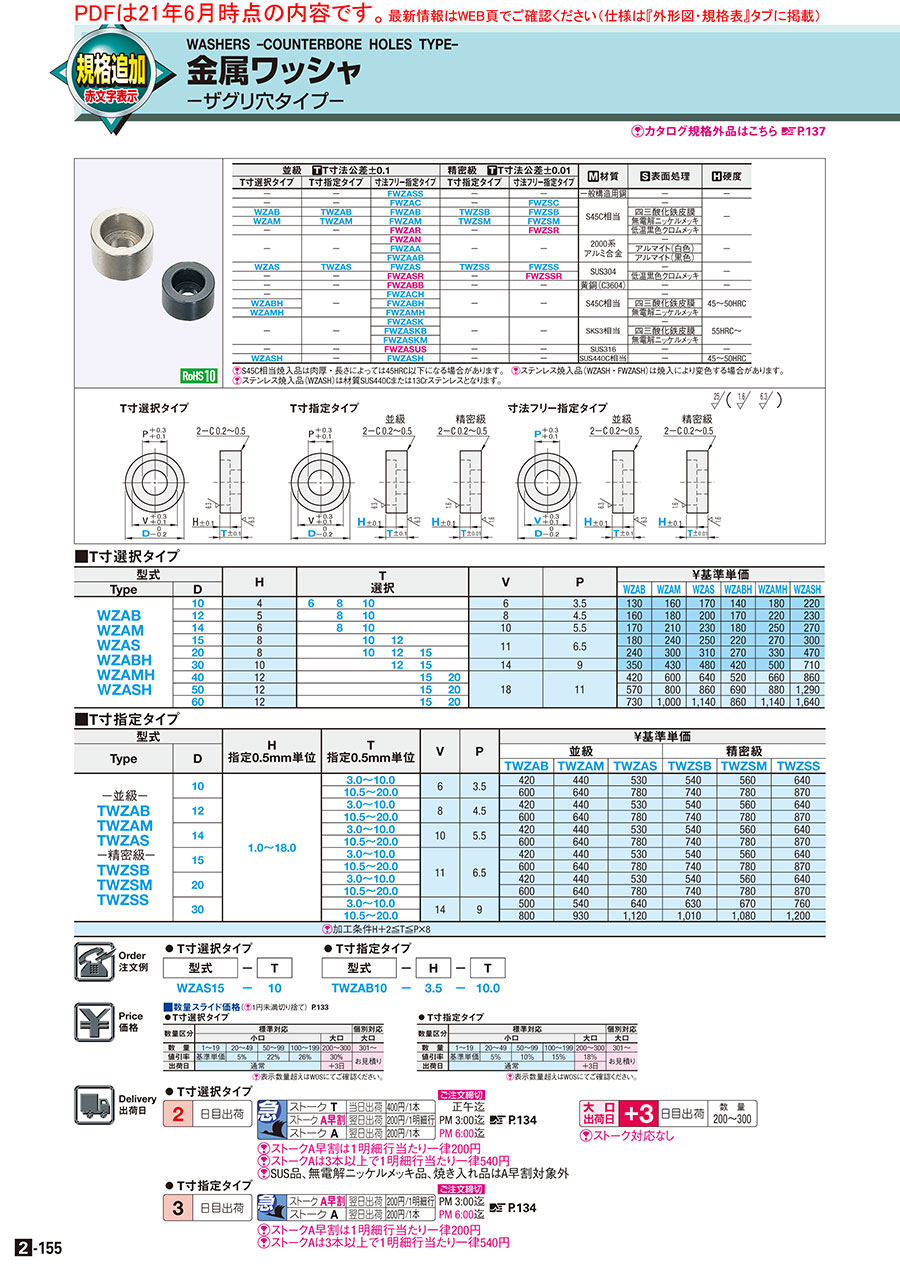

金属ワッシャ -ザグリ穴タイプ-:関連画像
金属ワッシャ -ザグリ穴タイプ-:関連画像


出荷日については、コチラをご覧ください。



基本情報

形状 ストレート 内径タイプ ザグリ 外径公差 0~-0.2
内径公差 +0.3~+0.1 販売形態 単品販売

金属ワッシャ -ザグリ穴タイプ-のレビュー

評価 4.2 平均 4.2 (4件のレビュー) レビューを書く
  • 評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    丸棒のセンターに下孔を開ける治具として製作してもらいました。安価で数日後には届いたのでたいへん重宝しました。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 現有品の加工先変え2017/05/09
    評価 4.04.00人の方が、「このレビューが参考になった」と投票しています。
    現有機の部品ですが、製作数と価格が合わずミスミ製作依頼をしました
    見積を取って行えばミスミより安い所も見つけられるかも知れませんが、時間等を考慮すれば、十分見合う金額でした。
    もっと多くの加工種類を増やして欲しい。
    発注先が減少のおり

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 塗装製品の固定2016/11/22
    評価 4.04.00人の方が、「このレビューが参考になった」と投票しています。
    仕上がり精度が高く、大変高品質で期待通りでした。使用者に確認しましたが非常に満足していました。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • スプリングのカバー2016/08/08
    評価 4.04.01人の方が、「このレビューが参考になった」と投票しています。
    スプリングのカバーとして購入、少し研磨した表面の粗さが気になりますが、使用事態は問題ないようです。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

このカテゴリにはこんな商品もあります!

よく一緒に購入されている商品

この商品を見た人は、こんな商品も見ています

この商品に関連するミスミ ユニット事例

技術サポート窓口

メカニカル部品技術窓口
Tel:0120-343-603 / Fax:03-5805-7292
受付時間:8:00~20:00(日曜日・年末年始は除く)
