金属ワッシャ　－タップタイプ－

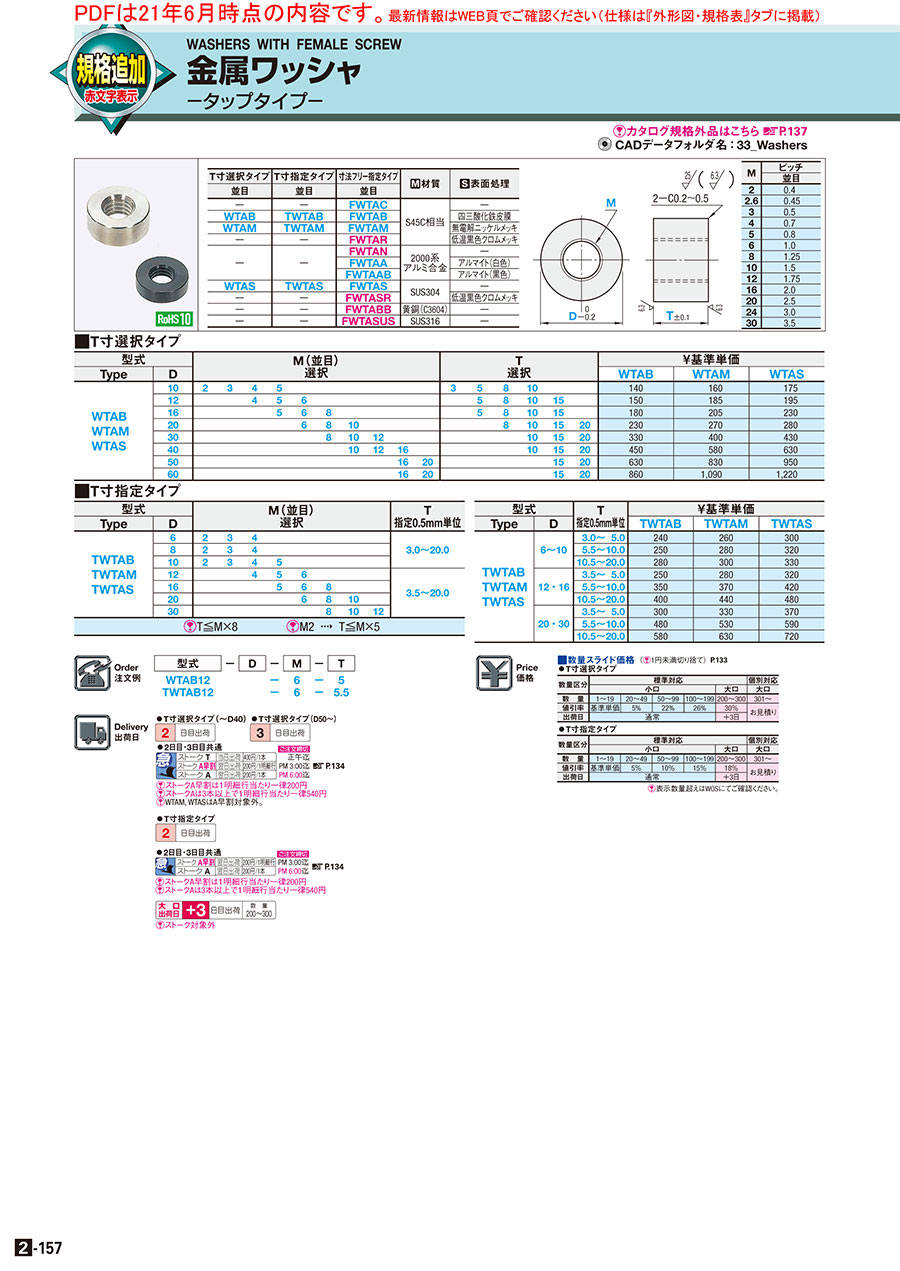

カタログ |P.2-157

規格変更
納期短縮
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（55件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

金属ワッシャ　Ｔ寸選択・指定タイプ　並級・精密級

4.7

通常価格(税別)： 160円 (税込価格：176円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

金属ワッシャ　－並級／精密級　寸法フリー指定タイプ－

4.6

通常価格(税別)： 260円 (税込価格：286円)

通常出荷日：在庫品1日目

内径にタップがついていますのでボルトでの締結にご利用ください。【規格拡張】　寸...

詳細情報を確認する

形状
ストレート
内径タイプ
タップ
外径公差
0～-0.2
内径公差
+0.3～+0.1
厚み・長さ公差
±0.1
販売形態
単品販売
硬度 (HRC)
焼入なし
精度
並級

ご注意

ご希望の寸法、材質無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が74型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

M	ピッチ
M	並目
2	0.4
2.6	0.45
3	0.5
4	0.7
5	0.8
6	1.0
8	1.25
10	1.5
12	1.75
16	2.0
20	2.5
24	3.0
30	3.5

T寸選択タイプ	T寸指定タイプ	寸法フリー指定タイプ	[ M ]材質	[ S ]表面処理
並目	並目	並目	[ M ]材質	[ S ]表面処理
−	−	FWTAC	S45C相当	−
WTAB	TWTAB	FWTAB		四三酸化鉄皮膜
WTAM	TWTAM	FWTAM		無電解ニッケルメッキ
−	−	FWTAR		低温黒色クロムメッキ
−	−	FWTAN	2000系アルミ合金	−
		FWTAA		アルマイト(白色)
		FWTAAB		アルマイト(黒色)
WTAS	TWTAS	FWTAS	SUS304	−
−	−	FWTASR	SUS304	低温黒色クロムメッキ
−	−	FWTABB	黄銅(C3604)	−
−	−	FWTASUS	SUS316	−

[ ! ]低温黒色クロムメッキの内径部は、部分的に膜厚が薄い、または部分的に処理されない場合があります。

規格表

■T寸選択タイプ・T寸指定タイプ

型式	−	D	−	M	−	T
WTAB12 TWTAB12			− −	6 6	− −	5 5.5

■T寸選択タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		M(並目) 選択										T 選択						￥基準単価
Type	D	M(並目) 選択										T 選択						WTAB	WTAM	WTAS
WTAB WTAM WTAS	10	2	3	4	5							3	5	8	10			150	170	180
	12			4	5	6							5	8	10	15		160	190	200
	16				5	6	8						5	8	10	15		190	220	240
	20					6	8	10						8	10	15	20	240	280	290
	30						8	10	12						10	15	20	350	420	450
	40							10	12	16					10	15	20	470	610	660
	50									16	20					15	20	660	870	1,000
	60									16	20					15	20	900	1,140	1,280

[ ! ]ご希望の寸法、材質が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

■T寸指定タイプ

型式		M(並目) 選択								T 指定0.5mm単位
Type	D	M(並目) 選択								T 指定0.5mm単位
TWTAB TWTAM TWTAS	6	2	3	4						3.0〜20.0
	8	2	3	4
	10	2	3	4	5
	12			4	5	6				3.5〜20.0
	16				5	6	8
	20					6	8	10
	30						8	10	12
[ ! ]T≦M×8 [ ! ]M2 → T≦M×5

[ ! ]ご希望の寸法、材質が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		T 指定0.5mm単位	￥基準単価
Type	D	T 指定0.5mm単位	TWTAB	TWTAM	TWTAS
TWTAB TWTAM TWTAS	6〜10	3.0〜 5.0	250	270	320
		5.5〜10.0	260	290	340
		10.5〜20.0	290	320	350
	12・16	3.5〜 5.0	260	290	340
		5.5〜10.0	370	390	440
		10.5〜20.0	420	460	500
	20・30	3.5〜 5.0	320	350	390
		5.5〜10.0	500	560	620
		10.5〜20.0	610	660	760

■寸法フリー指定タイプ

型式	−	D	−	M	−	T
FWTAM	−	D20	−	M5	−	T4.5

■寸法フリー指定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	D	M(並目) 選択		T 指定0.5mm 単位	￥基準単価
型式	D	M(並目) 選択		T 指定0.5mm 単位	FWTAC	FWTAB	FWTAM	FWTAR	FWTAN	FWTAA	FWTAAB FWTAS	FWTASR	FWTABB	FWTASUS
FWTAC FWTAB FWTAM FWTAR FWTAN FWTAA FWTAAB FWTAS FWTASR FWTABB FWTASUS	6〜10 (0.5mm単位)	2 2.6 3 4 5 6 8 10 12 16 20 24 30	( 3≦T≦10) ( 3≦T≦13) ( 3≦T≦24) ( 3≦T≦32) ( 3≦T≦40) ( 3≦T≦48) ( 4≦T≦50) ( 5≦T≦50) ( 6≦T≦50) ( 6≦T≦50) ( 8≦T≦50) (10≦T≦50) (12≦T≦50)	3.0〜 5.0	370	400	420	590	390	430	440	780	500	740
				5.5〜10.0	380	420	450	610	410	450	460	800	510	760
				10.5〜20.0	420	460	470	670	420	460	480	870	570	830
				20.5〜30.0	450	470	490	720	430	480	510	960	620	910
				30.5〜40.0	760	850	930	1,210	810	880	1,010	1,590	1,030	1,510
				40.5〜50.0	950	1,060	1,130	1,510	990	1,090	1,280	1,970	1,280	1,880
	10.5〜20.0 (0.5mm単位)			3.0〜 5.0	380	420	450	610	410	450	460	800	510	760
				5.5〜10.0	530	570	600	840	550	600	620	1,100	710	1,050
				10.5〜20.0	610	660	680	980	600	670	700	1,280	830	1,220
				20.5〜30.0	700	770	820	1,120	720	800	840	1,470	960	1,400
				30.5〜40.0	1,330	1,480	1,540	2,130	1,370	1,510	1,800	2,800	1,200	2,670
				40.5〜50.0	1,440	1,600	1,670	2,300	1,480	1,630	1,950	3,010	1,400	2,870
	21〜30 (1mm単位)			3.0〜 5.0	460	500	530	740	490	550	560	970	700	920
				5.5〜10.0	720	800	830	1,160	770	840	850	1,510	1,100	1,440
				10.5〜20.0	870	960	1,010	1,400	890	990	1,040	1,830	1,330	1,740
				20.5〜30.0	1,060	1,180	1,220	1,700	1,080	1,200	1,250	2,230	1,630	2,120
				30.5〜40.0	1,710	1,890	1,950	2,740	1,720	1,900	2,300	3,600	1,530	3,430
				40.5〜50.0	2,130	2,330	2,390	3,410	2,140	2,360	2,880	4,480	1,820	4,270
	31〜40 (1mm単位)			3.0〜 5.0	610	720	840	980	770	850	860	1,280	800	－
				5.5〜10.0	930	1,110	1,290	1,490	1,200	1,310	1,330	1,950	1,220	－
				10.5〜20.0	1,090	1,300	1,500	1,740	1,260	1,400	1,530	2,290	1,430	－
				20.5〜30.0	1,330	1,580	1,830	2,130	1,540	1,710	1,890	2,790	1,740	－
				30.5〜40.0	2,510	2,720	2,790	4,010	2,480	2,740	3,310	5,270	1,840	－
				40.5〜50.0	2,840	3,080	3,150	4,540	2,810	3,120	3,840	5,950	2,170	－
	41〜50 (1mm単位)			3.0〜 5.0	890	1,060	1,230	1,430	1,130	1,250	1,260	1,880	1,200	－
				5.5〜10.0	1,030	1,230	1,420	1,650	1,300	1,440	1,470	2,160	1,400	－
				10.5〜20.0	1,260	1,510	1,730	2,020	1,480	1,630	1,800	2,640	1,770	－
				20.5〜30.0	1,500	1,790	2,070	2,400	1,740	1,920	2,130	3,150	2,170	－
				30.5〜40.0	2,930	3,180	3,260	4,680	2,890	3,200	3,970	6,140	2,660	－
				40.5〜50.0	3,470	3,730	3,800	5,540	3,380	3,760	4,670	7,280	3,050	－
	51〜60 (1mm単位)			3.0〜 5.0	960	1,340	1,550	1,530	1,420	1,580	1,610	2,020	1,310	－
				5.5〜10.0	1,110	1,420	1,650	1,790	1,500	1,670	1,700	2,340	1,580	－
				10.5〜20.0	1,320	1,580	1,820	2,120	1,530	1,700	1,890	2,780	2,090	－
				20.5〜30.0	1,440	1,890	2,230	2,300	1,870	2,070	2,280	3,020	2,590	－
				30.5〜40.0	3,410	3,690	3,770	5,460	3,350	3,720	4,780	7,170	3,210	－
				40.5〜50.0	3,840	4,150	4,220	6,150	3,750	4,160	5,200	8,070	3,730	－
	61〜80 (1mm単位)			5.0〜10.0	1,630	1,770	1,950	2,600	1,790	1,980	1,980	3,410	3,090	－
				10.5〜20.0	2,240	2,440	2,690	3,580	2,370	2,630	2,910	4,690	3,940	－
				20.5〜30.0	2,930	3,510	3,510	4,680	3,170	3,510	3,920	6,140	5,080	－
				30.5〜40.0	3,610	4,270	4,340	5,780	3,860	4,290	4,940	7,580	6,170	－
				40.5〜50.0	3,870	4,400	4,440	6,200	3,980	4,410	5,080	8,130	7,540	－
	81〜100 (1mm単位)			5.0〜10.0	1,890	2,060	2,260	3,020	2,040	2,260	2,270	3,970	4,470	－
				10.5〜20.0	2,840	3,020	3,340	4,540	2,950	3,280	3,620	5,950	5,870	－
				20.5〜30.0	3,630	3,960	4,350	5,820	3,770	4,190	4,730	7,630	7,370	－
				30.5〜40.0	4,470	4,880	5,380	7,160	4,640	5,160	5,930	9,400	8,960	－
				40.5〜50.0	4,820	5,270	5,800	7,710	5,030	5,580	6,430	10,120	10,320	－
[ ! ] (D−M)/2≧2 [ ! ]T≦M×8 [ ! ]M2・M2.6 → T≦M×5　[ ! ]価格表記の無いサイズは規格にありません。

[ ! ]ご希望の寸法、材質が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

追加工

型式	−	D	−	M	−	T	−	(WSC)
FWTAS	−	D15	−	M6	−	T15	−	WSC10

Alterations	Code	Spec.	￥/1Code
	WSC	二面カットをします。指定方法 WSC10 WSC＝指定1mm単位 WSC≧M＋4 [ NG ]D6～D8不可 [ NG ]T寸選択タイプ・T寸指定タイプ適用不可	400

型番リスト

表示件数

型番

FWTAA-D[6-20/0.5]-M[2,2.6,3,4,5,6,8,10,12,16,20,24,30]-T[3-50/0.5]

FWTAA-D[21-100/1]-M[2,2.6,3,4,5,6,8,10,12,16,20,24,30]-T[3-50/0.5]

FWTAAB-D[6-20/0.5]-M[2,2.6,3,4,5,6,8,10,12,16,20,24,30]-T[3-50/0.5]

FWTAAB-D[21-100/1]-M[2,2.6,3,4,5,6,8,10,12,16,20,24,30]-T[3-50/0.5]

FWTAB-D[6-20/0.5]-M[2,2.6,3,4,5,6,8,10,12,16,20,24,30]-T[3-50/0.5]

FWTAB-D[21-40/1]-M[2,2.6,3,4,5,6,8,10,12,16,20,24,30]-T[3-50/0.5]

FWTAB-D[41-100/1]-M[2,2.6,3,4,5,6,8,10,12,16,20,24,30]-T[3-50/0.5]

FWTABB-D[6-20/0.5]-M[2,2.6,3,4,5,6,8,10,12,16,20,24,30]-T[3-50/0.5]

FWTABB-D[21-40/1]-M[2,2.6,3,4,5,6,8,10,12,16,20,24,30]-T[3-50/0.5]

FWTABB-D[41-100/1]-M[2,2.6,3,4,5,6,8,10,12,16,20,24,30]-T[3-50/0.5]

FWTAC-D[6-20/0.5]-M[2,2.6,3,4,5,6,8,10,12,16,20,24,30]-T[3-50/0.5]

FWTAC-D[21-40/1]-M[2,2.6,3,4,5,6,8,10,12,16,20,24,30]-T[3-50/0.5]

FWTAC-D[41-100/1]-M[2,2.6,3,4,5,6,8,10,12,16,20,24,30]-T[3-50/0.5]

FWTAM-D[6-20/0.5]-M[2,2.6,3,4,5,6,8,10,12,16,20,24,30]-T[3-50/0.5]

FWTAM-D[21-40/1]-M[2,2.6,3,4,5,6,8,10,12,16,20,24,30]-T[3-50/0.5]

FWTAM-D[41-100/1]-M[2,2.6,3,4,5,6,8,10,12,16,20,24,30]-T[3-50/0.5]

FWTAN-D[6-20/0.5]-M[2,2.6,3,4,5,6,8,10,12,16,20,24,30]-T[3-50/0.5]

FWTAN-D[21-100/1]-M[2,2.6,3,4,5,6,8,10,12,16,20,24,30]-T[3-50/0.5]

FWTAR-D[6-20/0.5]-M[2,2.6,3,4,5,6,8,10,12,16,20,24,30]-T[3-50/0.5]

FWTAR-D[21-40/1]-M[2,2.6,3,4,5,6,8,10,12,16,20,24,30]-T[3-50/0.5]

FWTAR-D[41-100/1]-M[2,2.6,3,4,5,6,8,10,12,16,20,24,30]-T[3-50/0.5]

FWTAS-D[6-20/0.5]-M[2,2.6,3,4,5,6,8,10,12,16,20,24,30]-T[3-50/0.5]

FWTAS-D[21-40/1]-M[2,2.6,3,4,5,6,8,10,12,16,20,24,30]-T[3-50/0.5]

FWTAS-D[41-100/1]-M[2,2.6,3,4,5,6,8,10,12,16,20,24,30]-T[3-50/0.5]

FWTASR-D[6-20/0.5]-M[2,2.6,3,4,5,6,8,10,12,16,20,24,30]-T[3-50/0.5]

FWTASR-D[21-40/1]-M[2,2.6,3,4,5,6,8,10,12,16,20,24,30]-T[3-50/0.5]

FWTASR-D[41-100/1]-M[2,2.6,3,4,5,6,8,10,12,16,20,24,30]-T[3-50/0.5]

FWTASUS-D[6-20/0.5]-M[2,2.6,3,4,5,6,8,10,12,16,20,24,30]-T[3-50/0.5]

FWTASUS-D[21-30/1]-M[2,2.6,3,4,5,6,8,10,12,16,20,24,30]-T[3-50/0.5]

TWTAB6-[2,3,4]-[3-20/0.5]

TWTAB8-[2,3,4]-[3-20/0.5]

TWTAB10-[2,3,4,5]-[3-20/0.5]

TWTAB12-[4,5,6]-[3.5-20/0.5]

TWTAB16-[5,6,8]-[3.5-20/0.5]

TWTAB20-[6,8,10]-[3.5-20/0.5]

TWTAB30-[8,10,12]-[3.5-20/0.5]

TWTAM6-[2,3,4]-[3-20/0.5]

TWTAM8-[2,3,4]-[3-20/0.5]

TWTAM10-[2,3,4,5]-[3-20/0.5]

TWTAM12-[4,5,6]-[3.5-20/0.5]

TWTAM16-[5,6,8]-[3.5-20/0.5]

TWTAM20-[6,8,10]-[3.5-20/0.5]

TWTAM30-[8,10,12]-[3.5-20/0.5]

TWTAS6-[2,3,4]-[3-20/0.5]

TWTAS8-[2,3,4]-[3-20/0.5]

TWTAS10-[2,3,4,5]-[3-20/0.5]

TWTAS12-[4,5,6]-[3.5-20/0.5]

TWTAS16-[5,6,8]-[3.5-20/0.5]

TWTAS20-[6,8,10]-[3.5-20/0.5]

TWTAS30-[8,10,12]-[3.5-20/0.5]

WTAB10-[2,3,4,5]-[3,5,8,10]

WTAB12-[4,5,6]-[5,8,10,15]

WTAB16-[5,6,8]-[5,8,10,15]

WTAB20-[6,8,10]-[8,10,15,20]

WTAB30-[8,10,12]-[10,15,20]

WTAB40-[10,12,16]-[10,15,20]

WTAB50-[16,20]-[15,20]

WTAB60-[16,20]-[15,20]

WTAM10-[2,3,4,5]-[3,5,8,10]

WTAM12-[4,5,6]-[5,8,10,15]

特性・用途

外径 D

(mm)

厚さ・長さ

(mm)

材質

詳細材質

表面処理

寸法指定方法

タップ径選択 M

(mm)

材質証明書

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

非磁性

6 ～ 20

3 ～ 50

[アルミ] 2000系アルミ合金

2000系アルミ合金

アルマイト（白）

寸法フリー指定タイプ

2 ～ 30

対象外

00016:2000系アルミ合金

e:アルマイト（白）

1個

非磁性

21 ～ 100

3 ～ 50

[アルミ] 2000系アルミ合金

2000系アルミ合金

アルマイト（白）

寸法フリー指定タイプ

2 ～ 30

対象外

00016:2000系アルミ合金

e:アルマイト（白）

1個

非磁性 / 反射防止

6 ～ 20

3 ～ 50

[アルミ] 2000系アルミ合金

2000系アルミ合金

アルマイト（黒）

寸法フリー指定タイプ

2 ～ 30

対象外

00016:2000系アルミ合金

f:アルマイト（黒）

1個

非磁性 / 反射防止

21 ～ 100

3 ～ 50

[アルミ] 2000系アルミ合金

2000系アルミ合金

アルマイト（黒）

寸法フリー指定タイプ

2 ～ 30

対象外

00016:2000系アルミ合金

f:アルマイト（黒）

1個

該当なし

6 ～ 20

3 ～ 50

[鉄] S45C相当

S45C相当

四三酸化鉄皮膜

寸法フリー指定タイプ

2 ～ 30

対象

00007:S45C相当

b:四三酸化鉄皮膜

1個

該当なし

21 ～ 40

3 ～ 50

[鉄] S45C相当

S45C相当

四三酸化鉄皮膜

寸法フリー指定タイプ

2 ～ 30

対象

00007:S45C相当

b:四三酸化鉄皮膜

1個

該当なし

41 ～ 100

3 ～ 50

[鉄] S45C相当

S45C相当

四三酸化鉄皮膜

寸法フリー指定タイプ

2 ～ 30

対象

00007:S45C相当

b:四三酸化鉄皮膜

1個

非磁性

6 ～ 20

3 ～ 50

黄銅(C3604)

なし

寸法フリー指定タイプ

2 ～ 30

対象

d:黄銅(C3604)

a:なし

1個

非磁性

21 ～ 40

3 ～ 50

黄銅(C3604)

なし

寸法フリー指定タイプ

2 ～ 30

対象

d:黄銅(C3604)

a:なし

1個

非磁性

41 ～ 100

3 ～ 50

黄銅(C3604)

なし

寸法フリー指定タイプ

2 ～ 30

対象

d:黄銅(C3604)

a:なし

1個

該当なし

6 ～ 20

3 ～ 50

[鉄] S45C相当

S45C相当

なし

寸法フリー指定タイプ

2 ～ 30

対象

00007:S45C相当

a:なし

1個

該当なし

21 ～ 40

3 ～ 50

[鉄] S45C相当

S45C相当

なし

寸法フリー指定タイプ

2 ～ 30

対象

00007:S45C相当

a:なし

1個

該当なし

41 ～ 100

3 ～ 50

[鉄] S45C相当

S45C相当

なし

寸法フリー指定タイプ

2 ～ 30

対象

00007:S45C相当

a:なし

1個

耐食性・耐薬品

6 ～ 20

3 ～ 50

[鉄] S45C相当

S45C相当

無電解ニッケルメッキ

寸法フリー指定タイプ

2 ～ 30

対象

00007:S45C相当

c:無電解ニッケルメッキ

1個

耐食性・耐薬品

21 ～ 40

3 ～ 50

[鉄] S45C相当

S45C相当

無電解ニッケルメッキ

寸法フリー指定タイプ

2 ～ 30

対象

00007:S45C相当

c:無電解ニッケルメッキ

1個

耐食性・耐薬品

41 ～ 100

3 ～ 50

[鉄] S45C相当

S45C相当

無電解ニッケルメッキ

寸法フリー指定タイプ

2 ～ 30

対象

00007:S45C相当

c:無電解ニッケルメッキ

1個

非磁性

6 ～ 20

3 ～ 50

[アルミ] 2000系アルミ合金

2000系アルミ合金

なし

寸法フリー指定タイプ

2 ～ 30

対象外

1個

非磁性

21 ～ 100

3 ～ 50

[アルミ] 2000系アルミ合金

2000系アルミ合金

なし

寸法フリー指定タイプ

2 ～ 30

対象外

1個

耐食性・耐薬品 / 反射防止

6 ～ 20

3 ～ 50

[鉄] S45C相当

S45C相当

低温黒色クロムメッキ

寸法フリー指定タイプ

2 ～ 30

対象

00007:S45C相当

d:低温黒色クロムメッキ

1個

耐食性・耐薬品 / 反射防止

21 ～ 40

3 ～ 50

[鉄] S45C相当

S45C相当

低温黒色クロムメッキ

寸法フリー指定タイプ

2 ～ 30

対象

00007:S45C相当

d:低温黒色クロムメッキ

1個

耐食性・耐薬品 / 反射防止

41 ～ 100

3 ～ 50

[鉄] S45C相当

S45C相当

低温黒色クロムメッキ

寸法フリー指定タイプ

2 ～ 30

対象

00007:S45C相当

d:低温黒色クロムメッキ

1個

耐食性・耐薬品 / 非磁性 / 耐熱性

6 ～ 20

3 ～ 50

[ステンレス] SUS304

SUS304

なし

寸法フリー指定タイプ

2 ～ 30

対象

00010:SUS304

a:なし

1個

耐食性・耐薬品 / 非磁性 / 耐熱性

21 ～ 40

3 ～ 50

[ステンレス] SUS304

SUS304

なし

寸法フリー指定タイプ

2 ～ 30

対象

00010:SUS304

a:なし

1個

耐食性・耐薬品 / 非磁性 / 耐熱性

41 ～ 100

3 ～ 50

[ステンレス] SUS304

SUS304

なし

寸法フリー指定タイプ

2 ～ 30

対象

00010:SUS304

a:なし

1個

耐食性・耐薬品 / 非磁性 / 耐熱性 / 反射防止

6 ～ 20

3 ～ 50

[ステンレス] SUS304

SUS304

低温黒色クロムメッキ

寸法フリー指定タイプ

2 ～ 30

対象

00010:SUS304

d:低温黒色クロムメッキ

1個

耐食性・耐薬品 / 非磁性 / 耐熱性 / 反射防止

21 ～ 40

3 ～ 50

[ステンレス] SUS304

SUS304

低温黒色クロムメッキ

寸法フリー指定タイプ

2 ～ 30

対象

00010:SUS304

d:低温黒色クロムメッキ

1個

耐食性・耐薬品 / 非磁性 / 耐熱性 / 反射防止

41 ～ 100

3 ～ 50

[ステンレス] SUS304

SUS304

低温黒色クロムメッキ

寸法フリー指定タイプ

2 ～ 30

対象

00010:SUS304

d:低温黒色クロムメッキ

1個

耐食性・耐薬品 / 非磁性 / 耐熱性

6 ～ 20

3 ～ 50

[ステンレス] SUS316

SUS316

なし

寸法フリー指定タイプ

2 ～ 30

対象

00011:SUS316

a:なし

1個

耐食性・耐薬品 / 非磁性 / 耐熱性

21 ～ 30

3 ～ 50

[ステンレス] SUS316

SUS316

なし

寸法フリー指定タイプ

2 ～ 30

対象

00011:SUS316

a:なし

1個

該当なし

3 ～ 20

[鉄] S45C相当

S45C相当

四三酸化鉄皮膜

寸法指定タイプ

2 ～ 4

対象

00007:S45C相当

b:四三酸化鉄皮膜

1個

該当なし

3 ～ 20

[鉄] S45C相当

S45C相当

四三酸化鉄皮膜

寸法指定タイプ

2 ～ 4

対象

00007:S45C相当

b:四三酸化鉄皮膜

1個

該当なし

3 ～ 20

[鉄] S45C相当

S45C相当

四三酸化鉄皮膜

寸法指定タイプ

2 ～ 5

対象

00007:S45C相当

b:四三酸化鉄皮膜

1個

該当なし

3.5 ～ 20

[鉄] S45C相当

S45C相当

四三酸化鉄皮膜

寸法指定タイプ

4 ～ 6

対象

00007:S45C相当

b:四三酸化鉄皮膜

1個

該当なし

3.5 ～ 20

[鉄] S45C相当

S45C相当

四三酸化鉄皮膜

寸法指定タイプ

5 ～ 8

対象

00007:S45C相当

b:四三酸化鉄皮膜

1個

該当なし

3.5 ～ 20

[鉄] S45C相当

S45C相当

四三酸化鉄皮膜

寸法指定タイプ

6 ～ 10

対象

00007:S45C相当

b:四三酸化鉄皮膜

1個

該当なし

3.5 ～ 20

[鉄] S45C相当

S45C相当

四三酸化鉄皮膜

寸法指定タイプ

8 ～ 12

対象

00007:S45C相当

b:四三酸化鉄皮膜

1個

耐食性・耐薬品

3 ～ 20

[鉄] S45C相当

S45C相当

無電解ニッケルメッキ

寸法指定タイプ

2 ～ 4

対象

00007:S45C相当

c:無電解ニッケルメッキ

1個

耐食性・耐薬品

3 ～ 20

[鉄] S45C相当

S45C相当

無電解ニッケルメッキ

寸法指定タイプ

2 ～ 4

対象

00007:S45C相当

c:無電解ニッケルメッキ

1個

耐食性・耐薬品

3 ～ 20

[鉄] S45C相当

S45C相当

無電解ニッケルメッキ

寸法指定タイプ

2 ～ 5

対象

00007:S45C相当

c:無電解ニッケルメッキ

1個

耐食性・耐薬品

3.5 ～ 20

[鉄] S45C相当

S45C相当

無電解ニッケルメッキ

寸法指定タイプ

4 ～ 6

対象

00007:S45C相当

c:無電解ニッケルメッキ

1個

耐食性・耐薬品

3.5 ～ 20

[鉄] S45C相当

S45C相当

無電解ニッケルメッキ

寸法指定タイプ

5 ～ 8

対象

00007:S45C相当

c:無電解ニッケルメッキ

1個

耐食性・耐薬品

3.5 ～ 20

[鉄] S45C相当

S45C相当

無電解ニッケルメッキ

寸法指定タイプ

6 ～ 10

対象

00007:S45C相当

c:無電解ニッケルメッキ

1個

耐食性・耐薬品

3.5 ～ 20

[鉄] S45C相当

S45C相当

無電解ニッケルメッキ

寸法指定タイプ

8 ～ 12

対象

00007:S45C相当

c:無電解ニッケルメッキ

1個

耐食性・耐薬品 / 非磁性 / 耐熱性

3 ～ 20

[ステンレス] SUS304

SUS304

なし

寸法指定タイプ

2 ～ 4

対象

SUS304

1個

耐食性・耐薬品 / 非磁性 / 耐熱性

3 ～ 20

[ステンレス] SUS304

SUS304

なし

寸法指定タイプ

2 ～ 4

対象

SUS304

1個

耐食性・耐薬品 / 非磁性 / 耐熱性

3 ～ 20

[ステンレス] SUS304

SUS304

なし

寸法指定タイプ

2 ～ 5

対象

SUS304

1個

耐食性・耐薬品 / 非磁性 / 耐熱性

3.5 ～ 20

[ステンレス] SUS304

SUS304

なし

寸法指定タイプ

4 ～ 6

対象

SUS304

1個

耐食性・耐薬品 / 非磁性 / 耐熱性

3.5 ～ 20

[ステンレス] SUS304

SUS304

なし

寸法指定タイプ

5 ～ 8

対象

SUS304

1個

耐食性・耐薬品 / 非磁性 / 耐熱性

3.5 ～ 20

[ステンレス] SUS304

SUS304

なし

寸法指定タイプ

6 ～ 10

対象

SUS304

1個

耐食性・耐薬品 / 非磁性 / 耐熱性

3.5 ～ 20

[ステンレス] SUS304

SUS304

なし

寸法指定タイプ

8 ～ 12

対象

SUS304

1個

該当なし

3 ～ 10

[鉄] S45C相当

S45C相当

四三酸化鉄皮膜

寸法選択タイプ

2 ～ 5

対象

00007:S45C相当

b:四三酸化鉄皮膜

1個

該当なし

5 ～ 15

[鉄] S45C相当

S45C相当

四三酸化鉄皮膜

寸法選択タイプ

4 ～ 6

対象

00007:S45C相当

b:四三酸化鉄皮膜

1個

該当なし

5 ～ 15

[鉄] S45C相当

S45C相当

四三酸化鉄皮膜

寸法選択タイプ

5 ～ 8

対象

00007:S45C相当

b:四三酸化鉄皮膜

1個

該当なし

8 ～ 20

[鉄] S45C相当

S45C相当

四三酸化鉄皮膜

寸法選択タイプ

6 ～ 10

対象

00007:S45C相当

b:四三酸化鉄皮膜

1個

該当なし

10 ～ 20

[鉄] S45C相当

S45C相当

四三酸化鉄皮膜

寸法選択タイプ

8 ～ 12

対象

00007:S45C相当

b:四三酸化鉄皮膜

1個

該当なし

10 ～ 20

[鉄] S45C相当

S45C相当

四三酸化鉄皮膜

寸法選択タイプ

10 ～ 16

対象

00007:S45C相当

b:四三酸化鉄皮膜

1個

該当なし

15 ～ 20

[鉄] S45C相当

S45C相当

四三酸化鉄皮膜

寸法選択タイプ

16 ～ 20

対象

00007:S45C相当

b:四三酸化鉄皮膜

1個

該当なし

15 ～ 20

[鉄] S45C相当

S45C相当

四三酸化鉄皮膜

寸法選択タイプ

16 ～ 20

対象

00007:S45C相当

b:四三酸化鉄皮膜

1個

耐食性・耐薬品

3 ～ 10

[鉄] S45C相当

S45C相当

無電解ニッケルメッキ

寸法選択タイプ

2 ～ 5

対象

00007:S45C相当

c:無電解ニッケルメッキ

1個

耐食性・耐薬品

5 ～ 15

[鉄] S45C相当

S45C相当

無電解ニッケルメッキ

寸法選択タイプ

4 ～ 6

対象

00007:S45C相当

c:無電解ニッケルメッキ

1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	5日目	SL-FWTAA
- ( - )	5日目	SL-FWTAA
- ( - )	5日目	SL-FWTAAB
- ( - )	5日目	SL-FWTAAB
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	3日目	SL-FWTAN
- ( - )	3日目	SL-FWTAN
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	2日目	SL-FWTAS
- ( - )	2日目	SL-FWTAS
- ( - )	2日目	SL-FWTAS
- ( - )	5日目	SL-FWTASR
- ( - )	5日目	SL-FWTASR
- ( - )	5日目	SL-FWTASR
- ( - )	5日目	SL-FWTASUS
- ( - )	5日目	SL-FWTASUS
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	SL-TWTAS6
- ( - )	2日目	SL-TWTAS8
- ( - )	2日目	SL-TWTAS10
- ( - )	2日目	SL-TWTAS12
- ( - )	2日目	SL-TWTAS16
- ( - )	2日目	SL-TWTAS20
- ( - )	2日目	SL-TWTAS30
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	2日目	-
- ( - )	2日目	-

基本情報
納期・価格

基本情報

内径にタップがついていますのでボルトでの締結にご利用ください。
【規格拡張】
　寸法フリー指定タイプに材質黄銅、SUS316とアルミ合金を追加しました！
　S45C相当とSUS304に低温黒色クロムメッキを追加。

ご注意

ご希望の寸法、材質無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら
◦T寸選択タイプ

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数量	1〜19	20〜49	50〜99	100〜199	200〜300	301～
値引率	基準単価	5%	22%	26%	35％	お見積り
出荷日	通常				＋3日	お見積り

◦T寸指定タイプ

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数量	1〜19	20〜49	50〜99	100〜199	200〜300	301～
値引率	基準単価	5％	10％	15％	23％	お見積り
出荷日	通常				＋3日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

◦寸法フリー指定タイプ

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数量	1〜19	20〜49	50〜99	100〜199	200〜300	301～
値引率	基準単価	5％	10％	15％	23％	お見積り
出荷日	通常				＋3日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●T寸選択タイプ（～D40）

日目出荷

●T寸選択タイプ（D50～）

日目出荷

●2日目･3日目共通

				ご注文締切
急	ストークT	当日出荷	400円/1本	正午迄	>>こちら
	ストークA早割	翌日出荷	200円/1明細行	PM 3:00迄
	ストークA	翌日出荷	200円/1本	PM 6:00迄

[ ! ]ストークA早割は１明細行当たり一律200円
[ ! ]ストークAは3本以上で１明細行当たり一律540円
[ ! ]WTAM, WTASはA早割対象外。

●T寸指定タイプ

日目出荷

●2日目･3日目共通

				ご注文締切
急	ストークA早割	翌日出荷	200円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	200円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律200円
[ ! ]ストークAは3本以上で１明細行当たり一律540円

大　口
出荷日

日目出荷

数量
200～300

[ ! ]ストーク対象外

●寸法フリー指定タイプ（～40）SUS316・アルマイト・低温黒色クロムメッキ品以外

日目出荷

●寸法フリー指定タイプ（D41～）SUS316・アルマイト・低温黒色クロムメッキ品以外

日目出荷

●2日目･3日目共通

				ご注文締切
急	ストークA早割	翌日出荷	200円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	200円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律200円
[ ! ]ストークAは3本以上で１明細行当たり一律540円

●寸法フリー指定タイプ
SUS316・アルマイト・低温黒色クロムメッキ品

日目出荷

				ご注文締切
急	ストークB	3日目出荷	200円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律540円

大　口
出荷日

日目出荷

数量
200～300

[ ! ]ストーク対象外

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
金属ワッシャ　Ｔ寸選択・指定タイプ　並級・精密級
外径・内径・厚さの金属ワッシャをバリエーションを豊富にご用意しています。
ミスミ
金属ワッシャ　－並級／精密級　寸法フリー指定タイプ－
アルミ合金の表面処理無しを選択できます。ご利用シーンに合わせて外径・内径・厚さをご指定可能です。
ミスミ
金属カラー　　並級・精密級
外径・内径・厚さの金属カラーをバリエーションを豊富にご用意しています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

金属ワッシャ　－タップタイプ－のレビュー

4.5平均満足度：4.555件のレビュー

星5
62%
星4
33%
星3
5%
星2
0%
星1
0%

架台のベース取り付け

満足度：5.02020/05/20

架台へ溶接してアジャスタを取り付けるために使用。サイズが豊富で思った通りの仕上がりになりました。

1人が参考にしています。

制御BOXの中板固定座

満足度：5.02016/06/12

制御BOX中板固定用に選定しました。金属ワッシャを溶接して使用するので外径・長さ・タップ径を自由に選べる点でとても使いや...もっと読む

1人が参考にしています。

高さ調整に

満足度：5.02023/04/30

クランプレバーで固定する部品の高さを調整するのに購入。通しのカラーだと供回りしてしまいますが、タップを切ってあるので片方...もっと読む

0人が参考にしています。

検査治具に使用

満足度：5.02023/04/13

検査治具に使用。特に問題なく使用できてます。個数が選べるのがありがたい。

0人が参考にしています。

シャフト延長の固定用に使用

満足度：5.02023/03/19

機構部品のシャフトが短い為、延長用に使用しました。古い部品の改造をするのに困っていたところこの商品を選択、ネジ穴やシャ...もっと読む

0人が参考にしています。

55件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品金属ワッシャ　－タップタイプ－	【クリーン洗浄品】金属ワッシャ　－タップタイプ－	【ふっ素含有メッキ】金属ワッシャ　－タップタイプ－	金属ワッシャ　－ボルト穴付タイプ－	金属中空スペーサー（金属ワッシャ・カラー）	金属ワッシャ　－皿ボルト用タイプ－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	2日目〜	5日目〜	8日目〜	2日目〜	2日目	在庫品1日目〜
形状	ストレート	ストレート	ストレート	ストレート	ストレート	ストレート
内径タイプ	タップ	タップ	タップ	ボルト穴	ストレート	皿ボルト
外径公差	0～-0.2	0～-0.2	0～-0.2	0～-0.2	0～-0.1	0～-0.2
内径公差	+0.3～+0.1	+0.3～+0.1	+0.3～+0.1	+0.3～+0.1	+0.1～0	+0.3～+0.1
厚み・長さ公差	±0.1	±0.1	±0.1	±0.1	±0.02	±0.1

よく一緒に購入される商品

ミスミ
金属ワッシャ　Ｔ寸選択・指定タイプ　並級…4.7
通常価格(税別) : 160円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
ロッド（ステンレス・アルミ黄銅・純チタン…4.6
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
全長指定カバーボルト　ボタンボルトタイプ5
通常価格(税別) : -
通常出荷日 : 3日目
小西製作所
クランプレバー KR・KF5
通常価格(税別) : 1,197円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
キャスタ　重荷重用　CJH□　CKＨ□4.6
通常価格(税別) : 1,067円-
通常出荷日 : 在庫品1日目～
当日出荷可能
フジトク
NPT継手 S／ソケット5
通常価格(税別) : 1,128円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
円形支柱－両端めねじ【全長公差バラつき保…4.6
通常価格(税別) : -
通常出荷日 : 2日目～
当日出荷可能
ミスミ
極低頭六角穴付ボルト【SUS316L/ …4.6
通常価格(税別) : 90円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
樹脂ワッシャ【バラ売り・パック販売】4.6
通常価格(税別) : 500円-
通常出荷日 : 在庫品1日目～
当日出荷可能

この商品に関連するミスミユニット事例その他の事例を探す

金属ワッシャ・カラーカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

特性・用途

外径 D(mm)

厚さ・長さ(mm)

材質

詳細材質

表面処理

寸法指定方法

タップ径選択 M(mm)

タイプ

CAD

出荷日

金属ワッシャ －タップタイプ－

ご注意

外形図・規格表

外形図

規格表

追加工

関連リンク

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

金属ワッシャ・カラーカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

金属ワッシャ　－タップタイプ－

この商品に関連するミスミユニット事例その他の事例を探す
