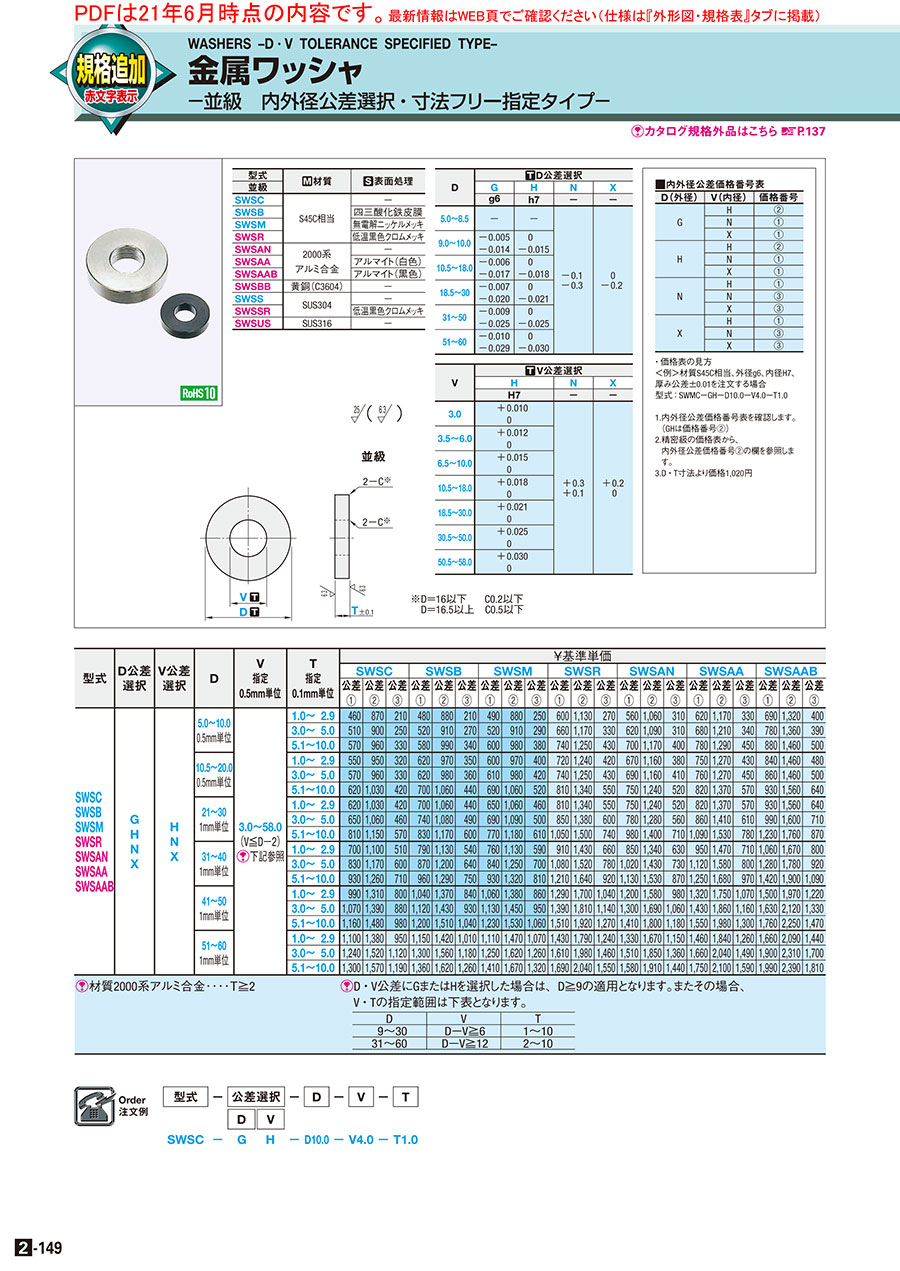

金属ワッシャ －並級 内外径公差選択タイプ－
- 環境対応
- RoHS対応（10物質）
- 形状
- ストレート
- 内径タイプ
- ストレート
- 販売形態
- 単品販売
- 寸法指定方法
- 寸法フリー指定タイプ
- 硬度 (HRC)
- 焼入なし
ご注意
- 関連商品は 金属カラー －内外径公差選択・寸法フリー指定タイプ－、金属ワッシャ 内径H7タイプです。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が856型番あります。
外形図・規格表
■並級
※D=16以下 C0.2以下
D=16.5以上 C0.5以下
| 型式 | [ M ]材質 | [ S ]表面処理 |
| 並級 | ||
| SWSC | S45C相当 | − |
| SWSB | 四三酸化鉄皮膜 | |
| SWSM | 無電解ニッケルメッキ | |
| SWSR | 低温黒色クロムメッキ | |
| SWSAN | 2000系 アルミ合金 | − |
| SWSAA | アルマイト(白色) | |
| SWSAAB | アルマイト(黒色) | |
| SWSBB | 黄銅(C3604) | − |
| SWSS | SUS304 | − |
| SWSSR | 低温黒色クロムメッキ | |
| SWSUS | SUS316 | − |
| D | [ T ]D公差選択 | |||
| G | H | N | X | |
| g6 | h7 | − | − | |
| 5.0〜8.5 | − | − | − 0.1 − 0.3 | 0 − 0.2 |
| 9.0〜10.0 | − 0.005 | 0 | ||
| − 0.014 | − 0.015 | |||
| 10.5〜18.0 | − 0.006 | 0 | ||
| − 0.017 | − 0.018 | |||
| 18.5〜30 | − 0.007 | 0 | ||
| − 0.020 | − 0.021 | |||
| 31〜50 | − 0.009 | 0 | ||
| − 0.025 | − 0.025 | |||
| 51〜60 | − 0.010 | 0 | ||
| − 0.029 | − 0.030 | |||
| V | [ T ] V公差選択 | ||
| H | N | X | |
| H7 | − | − | |
| 3.0 | ＋ 0.010 | ＋0.3 ＋0.1 | ＋0.2 0 |
| 0 | |||
| 3.5〜6.0 | ＋ 0.012 | ||
| 0 | |||
| 6.5〜10.0 | ＋ 0.015 | ||
| 0 | |||
| 10.5〜18.0 | ＋ 0.018 | ||
| 0 | |||
| 18.5〜30.0 | ＋ 0.021 | ||
| 0 | |||
| 30.5〜50.0 | ＋ 0.025 | ||
| 0 | |||
| 50.5〜58.0 | ＋ 0.030 | ||
| 0 | |||
■内外径公差価格番号表
・価格表の見方
＜例＞材質S45C相当、外径g6、内径H7、
厚み公差±0.01を注文する場合
型式：SWMC－GH－D10.0－V4.0－T1.0
1.内外径公差価格番号表を確認します。
（GHは価格番号②）
2.精密級の価格表から、
内外径公差価格番号②の欄を参照します。
3.D・T寸法より価格1,020円
| D(外径) | V(内径) | 価格番号 |
| G | H | ② |
| N | ① | |
| X | ① | |
| H | H | ② |
| N | ① | |
| X | ① | |
| N | H | ① |
| N | ③ | |
| X | ③ | |
| X | H | ① |
| N | ③ | |
| X | ③ |
＜例＞材質S45C相当、外径g6、内径H7、
厚み公差±0.01を注文する場合
型式：SWMC－GH－D10.0－V4.0－T1.0
1.内外径公差価格番号表を確認します。
（GHは価格番号②）
2.精密級の価格表から、
内外径公差価格番号②の欄を参照します。
3.D・T寸法より価格1,020円
■精密級
※D=16以下 C0.2以下
D=16.5以上 C0.5以下
| 型式 | [ M ]材質 | [ S ]表面処理 |
| 精密級 | ||
| SWMC | S45C相当 | − |
| SWMB | 四三酸化鉄皮膜 | |
| SWMM | 無電解ニッケルメッキ | |
| SWMR | 低温黒色クロムメッキ | |
| SWMS | SUS304 | − |
| SWMSR | 低温黒色クロムメッキ | |
| SWMSUS | SUS316 | − |
| D | [ T ]D公差選択 | |||
| G | H | N | X | |
| g6 | h7 | − | − | |
| 5.0〜8.5 | − | − | − 0.1− 0.3 | 0− 0.2 |
| 9.0〜10.0 | − 0.005 | 0 | ||
| − 0.014 | − 0.015 | |||
| 10.5〜18.0 | − 0.006 | 0 | ||
| − 0.017 | − 0.018 | |||
| 18.5〜30 | − 0.007 | 0 | ||
| − 0.020 | − 0.021 | |||
| 31〜50 | − 0.009 | 0 | ||
| − 0.025 | − 0.025 | |||
| 51〜60 | − 0.010 | 0 | ||
| − 0.029 | − 0.030 | |||
| V | [ T ] V公差選択 | ||
| H | N | X | |
| H7 | − | − | |
| 3.0 | ＋ 0.010 | ＋ 0.3 ＋ 0.1 | ＋ 0.2 0 |
| 0 | |||
| 3.5〜6.0 | ＋ 0.012 | ||
| 0 | |||
| 6.5〜10.0 | ＋ 0.015 | ||
| 0 | |||
| 10.5〜18.0 | ＋ 0.018 | ||
| 0 | |||
| 18.5〜30.0 | ＋ 0.021 | ||
| 0 | |||
| 30.5〜50.0 | ＋ 0.025 | ||
| 0 | |||
| 50.5〜58.0 | ＋ 0.030 | ||
| 0 | |||
■内外径公差価格番号表
・価格表の見方
＜例＞材質S45C相当、外径g6、内径H7、
厚み公差±0.01を注文する場合
型式：SWMC－GH－D10.0－V4.0－T1.0
1.内外径公差価格番号表を確認します。
（GHは価格番号②）
2.精密級の価格表から、
内外径公差価格番号②の欄を参照します。
3.D・T寸法より価格1,020円
| D(外径) | V(内径) | 価格番号 |
| G | H | ② |
| N | ① | |
| X | ① | |
| H | H | ② |
| N | ① | |
| X | ① | |
| N | H | ① |
| N | ③ | |
| X | ③ | |
| X | H | ① |
| N | ③ | |
| X | ③ |
＜例＞材質S45C相当、外径g6、内径H7、
厚み公差±0.01を注文する場合
型式：SWMC－GH－D10.0－V4.0－T1.0
1.内外径公差価格番号表を確認します。
（GHは価格番号②）
2.精密級の価格表から、
内外径公差価格番号②の欄を参照します。
3.D・T寸法より価格1,020円
規格表
■並級
・下表の価格表は23年4月時点の情報になります。| 型式 | − | 公差選択 | − | D | − | V | − | T | |||
|
| ||||||||||
| SWSC | − | G | H | − | D10.0 | − | V4.0 | − | T1.0 | ||
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | D公差 選択 | V公差 選択 | D | V 指定 0.5mm単位 | T 指定 0.1mm単位 | ￥基準単価 | |||||||||||||||||||||||||||||
| SWSC | SWSB | SWSM | SWSR | SWSAN | SWSAA | SWSAAB | |||||||||||||||||||||||||||||
| 公差① | 公差② | 公差③ | 公差① | 公差② | 公差③ | 公差① | 公差② | 公差③ | 公差① | 公差② | 公差③ | 公差① | 公差② | 公差③ | 公差① | 公差② | 公差③ | 公差① | 公差② | 公差③ | |||||||||||||||
| SWSC SWSB SWSM SWSR SWSAN SWSAA SWSAAB | G H N X | H N X | 5.0〜10.0 0.5mm単位 | 3.0〜58.0 (V≦D－2) [ ! ]下記参照 | 1.0〜 2.9 | 480 | 910 | 220 | 500 | 920 | 220 | 510 | 920 | 260 | 630 | 1,190 | 280 | 590 | 1,110 | 330 | 650 | 1,230 | 350 | 720 | 1,390 | 420 | |||||||||
| 3.0〜 5.0 | 540 | 950 | 260 | 550 | 960 | 280 | 550 | 960 | 300 | 690 | 1,230 | 350 | 650 | 1,140 | 330 | 710 | 1,270 | 360 | 820 | 1,430 | 410 | ||||||||||||||
| 5.1〜10.0 | 600 | 1,010 | 350 | 610 | 1,040 | 360 | 630 | 1,030 | 400 | 780 | 1,310 | 450 | 740 | 1,230 | 420 | 820 | 1,350 | 470 | 920 | 1,530 | 530 | ||||||||||||||
| 10.5〜20.0 0.5mm単位 | 1.0〜 2.9 | 580 | 1,000 | 340 | 650 | 1,020 | 370 | 630 | 1,020 | 420 | 760 | 1,300 | 440 | 700 | 1,220 | 400 | 790 | 1,330 | 450 | 880 | 1,530 | 500 | |||||||||||||
| 3.0〜 5.0 | 600 | 1,010 | 350 | 650 | 1,030 | 380 | 640 | 1,030 | 440 | 780 | 1,310 | 450 | 720 | 1,220 | 430 | 800 | 1,330 | 470 | 900 | 1,530 | 530 | ||||||||||||||
| 5.1〜10.0 | 650 | 1,080 | 440 | 740 | 1,110 | 460 | 720 | 1,110 | 550 | 850 | 1,410 | 580 | 790 | 1,300 | 550 | 860 | 1,440 | 600 | 980 | 1,640 | 670 | ||||||||||||||
| 21〜30 1mm単位 | 1.0〜 2.9 | 650 | 1,080 | 440 | 740 | 1,110 | 460 | 680 | 1,110 | 480 | 850 | 1,410 | 580 | 790 | 1,300 | 550 | 860 | 1,440 | 600 | 980 | 1,640 | 670 | |||||||||||||
| 3.0〜 5.0 | 680 | 1,110 | 480 | 780 | 1,130 | 510 | 720 | 1,140 | 530 | 890 | 1,450 | 630 | 820 | 1,340 | 590 | 900 | 1,480 | 640 | 1,040 | 1,680 | 750 | ||||||||||||||
| 5.1〜10.0 | 850 | 1,210 | 600 | 870 | 1,230 | 630 | 810 | 1,240 | 640 | 1,100 | 1,580 | 780 | 1,030 | 1,470 | 750 | 1,140 | 1,610 | 820 | 1,290 | 1,850 | 910 | ||||||||||||||
| 31〜40 1mm単位 | 1.0〜 2.9 | 740 | 1,160 | 540 | 830 | 1,190 | 570 | 800 | 1,190 | 620 | 960 | 1,500 | 690 | 890 | 1,410 | 660 | 1,000 | 1,540 | 750 | 1,110 | 1,750 | 840 | |||||||||||||
| 3.0〜 5.0 | 870 | 1,230 | 630 | 910 | 1,260 | 670 | 880 | 1,310 | 740 | 1,130 | 1,600 | 820 | 1,070 | 1,500 | 770 | 1,180 | 1,660 | 840 | 1,340 | 1,870 | 970 | ||||||||||||||
| 5.1〜10.0 | 980 | 1,320 | 750 | 1,010 | 1,350 | 790 | 980 | 1,390 | 850 | 1,270 | 1,720 | 970 | 1,190 | 1,610 | 910 | 1,310 | 1,760 | 1,020 | 1,490 | 2,000 | 1,140 | ||||||||||||||
| 41〜50 1mm単位 | 1.0〜 2.9 | 1,040 | 1,380 | 840 | 1,090 | 1,440 | 880 | 1,110 | 1,450 | 900 | 1,350 | 1,790 | 1,090 | 1,260 | 1,660 | 1,030 | 1,390 | 1,840 | 1,120 | 1,580 | 2,070 | 1,280 | |||||||||||||
| 3.0〜 5.0 | 1,120 | 1,460 | 920 | 1,180 | 1,500 | 980 | 1,190 | 1,520 | 1,000 | 1,460 | 1,900 | 1,200 | 1,370 | 1,770 | 1,110 | 1,500 | 1,950 | 1,220 | 1,710 | 2,230 | 1,400 | ||||||||||||||
| 5.1〜10.0 | 1,220 | 1,550 | 1,030 | 1,260 | 1,590 | 1,090 | 1,290 | 1,610 | 1,110 | 1,590 | 2,020 | 1,330 | 1,480 | 1,890 | 1,240 | 1,630 | 2,080 | 1,370 | 1,850 | 2,360 | 1,540 | ||||||||||||||
| 51〜60 1mm単位 | 1.0〜 2.9 | 1,160 | 1,450 | 1,000 | 1,210 | 1,490 | 1,060 | 1,170 | 1,540 | 1,120 | 1,500 | 1,880 | 1,300 | 1,400 | 1,750 | 1,210 | 1,530 | 1,930 | 1,320 | 1,740 | 2,190 | 1,510 | |||||||||||||
| 3.0〜 5.0 | 1,300 | 1,600 | 1,180 | 1,370 | 1,640 | 1,240 | 1,310 | 1,700 | 1,320 | 1,690 | 2,080 | 1,530 | 1,590 | 1,940 | 1,430 | 1,740 | 2,140 | 1,560 | 2,000 | 2,430 | 1,790 | ||||||||||||||
| 5.1〜10.0 | 1,370 | 1,650 | 1,250 | 1,430 | 1,700 | 1,320 | 1,480 | 1,750 | 1,390 | 1,770 | 2,140 | 1,630 | 1,660 | 2,010 | 1,510 | 1,840 | 2,210 | 1,670 | 2,090 | 2,510 | 1,900 | ||||||||||||||
| [ ! ]材質2000系アルミ合金････Ｔ≧2 | [ ! ]D・V公差にGまたはHを選択した場合は、D≧9の適用となります。またその場合、 V・Tの指定範囲は下表となります。
| ||||||||||||||||||||||||||||||||||
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | D公差 選択 | V公差 選択 | D | V 指定 0.5mm単位 | T 指定 0.1mm単位 | ￥基準単価 | ||||||||||||||||||||
| SWSBB | SWSS | SWSSR | SWSUS | |||||||||||||||||||||||
| 公差① | 公差② | 公差③ | 公差① | 公差② | 公差③ | 公差① | 公差② | 公差③ | 公差① | 公差② | 公差③ | |||||||||||||||
| SWSBB SWSS SWSSR SWSUS | G H N X | H N X | 5.0〜10.0 0.5mm単位 | 3.0〜58.0 (V≦D－2) [ ! ]下記参照 | 1.0〜 2.9 | 630 | 1,200 | 290 | － | － | － | － | － | － | － | － | － | |||||||||
| 3.0〜 5.0 | 700 | 1,240 | 350 | 620 | 1,070 | 380 | 850 | 1,600 | 390 | 800 | 1,510 | 370 | ||||||||||||||
| 5.1〜10.0 | 790 | 1,320 | 450 | 750 | 1,180 | 530 | 930 | 1,660 | 460 | 880 | 1,560 | 430 | ||||||||||||||
| 10.5〜20.0 0.5mm単位 | 1.0〜 2.9 | 760 | 1,300 | 440 | － | － | － | － | － | － | － | － | － | |||||||||||||
| 3.0〜 5.0 | 790 | 1,320 | 450 | 720 | 1,140 | 530 | 1,010 | 1,740 | 590 | 960 | 1,650 | 560 | ||||||||||||||
| 5.1〜10.0 | 850 | 1,420 | 580 | 900 | 1,250 | 660 | 1,050 | 1,760 | 610 | 990 | 1,660 | 570 | ||||||||||||||
| 21〜30 1mm単位 | 1.0〜 2.9 | 850 | 1,420 | 580 | － | － | － | － | － | － | － | － | － | |||||||||||||
| 3.0〜 5.0 | 890 | 1,460 | 630 | 910 | 1,260 | 670 | 1,140 | 1,890 | 780 | 1,070 | 1,790 | 720 | ||||||||||||||
| 5.1〜10.0 | 1,110 | 1,590 | 790 | 1,060 | 1,410 | 850 | 1,200 | 1,950 | 850 | 1,120 | 1,840 | 800 | ||||||||||||||
| 31〜40 1mm単位 | 1.0〜 2.9 | 970 | 1,510 | 700 | － | － | － | － | － | － | － | － | － | |||||||||||||
| 3.0〜 5.0 | 1,140 | 1,610 | 830 | 1,110 | 1,440 | 900 | 1,290 | 2,030 | 930 | － | － | － | ||||||||||||||
| 5.1〜10.0 | 1,280 | 1,730 | 980 | 1,250 | 1,580 | 1,080 | 1,520 | 2,150 | 1,100 | － | － | － | ||||||||||||||
| 41〜50 1mm単位 | 1.0〜 2.9 | 1,370 | 1,810 | 1,100 | － | － | － | － | － | － | － | － | － | |||||||||||||
| 3.0〜 5.0 | 1,470 | 1,910 | 1,210 | 1,480 | 1,800 | 1,340 | 1,820 | 2,400 | 1,470 | － | － | － | ||||||||||||||
| 5.1〜10.0 | 1,600 | 2,040 | 1,340 | 1,610 | 1,910 | 1,490 | 1,960 | 2,550 | 1,620 | － | － | － | ||||||||||||||
| 51〜60 1mm単位 | 1.0〜 2.9 | 1,510 | 1,900 | 1,300 | － | － | － | － | － | － | － | － | － | |||||||||||||
| 3.0〜 5.0 | 1,700 | 2,090 | 1,540 | 1,600 | 1,850 | 1,510 | 2,190 | 2,600 | 1,740 | － | － | － | ||||||||||||||
| 5.1〜10.0 | 1,790 | 2,160 | 1,640 | 1,750 | 2,010 | 1,700 | 2,340 | 2,880 | 2,060 | － | － | － | ||||||||||||||
| [ ! ]価格表記の無いサイズは規格にありません。 | [ ! ]D・V公差にGまたはHを選択した場合は、D≧9の適用となります。またその場合、V・Tの指定範囲は下表となります。
| |||||||||||||||||||||||||
■精密級
・下表の価格表は23年4月時点の情報になります。| 型式 | − | 公差選択 | − | D | − | V | − | T | |||
|
| ||||||||||
| SWMC | − | G | H | − | D10.0 | − | V4.0 | − | T1.0 | ||
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | D公差 選択 | V公差 選択 | D | V 指定0.5mm単位 | T 指定0.1mm単位 | ￥基準単価 | ||||||||||||||||||||
| SWMC | SWMB | SWMM | SWMR | |||||||||||||||||||||||
| 公差① | 公差② | 公差③ | 公差① | 公差② | 公差③ | 公差① | 公差② | 公差③ | 公差① | 公差② | 公差③ | |||||||||||||||
| SWMC SWMB SWMM SWMR | G H N X | H N X | 5.0〜10.0 0.5mm単位 | 3.0〜58.0 (V≦D－2) [ ! ]下記参照 | 1.0〜 2.9 | 630 | 1,070 | 350 | 640 | 1,080 | 370 | 640 | 1,080 | 370 | 820 | 1,860 | 450 | |||||||||
| 3.0〜 5.0 | 680 | 1,120 | 420 | 700 | 1,130 | 410 | 700 | 1,130 | 410 | 890 | 1,930 | 550 | ||||||||||||||
| 5.1〜10.0 | 810 | 1,240 | 530 | 820 | 1,260 | 530 | 820 | 1,260 | 540 | 1,050 | 2,150 | 680 | ||||||||||||||
| 10.5〜20.0 0.5mm単位 | 1.0〜 2.9 | 800 | 1,230 | 510 | 830 | 1,270 | 540 | 850 | 1,300 | 580 | 1,040 | 2,130 | 670 | |||||||||||||
| 3.0〜 5.0 | 820 | 1,260 | 530 | 860 | 1,310 | 580 | 890 | 1,320 | 620 | 1,060 | 2,180 | 680 | ||||||||||||||
| 5.1〜10.0 | 970 | 1,420 | 690 | 1,010 | 1,440 | 740 | 1,030 | 1,470 | 770 | 1,260 | 2,450 | 900 | ||||||||||||||
| 21〜30 1mm単位 | 1.0〜 2.9 | 910 | 1,350 | 630 | 980 | 1,420 | 710 | 990 | 1,420 | 720 | 1,190 | 2,350 | 820 | |||||||||||||
| 3.0〜 5.0 | 980 | 1,420 | 710 | 1,040 | 1,490 | 780 | 1,050 | 1,500 | 800 | 1,270 | 2,460 | 920 | ||||||||||||||
| 5.1〜10.0 | 1,160 | 1,610 | 890 | 1,230 | 1,670 | 980 | 1,230 | 1,680 | 1,000 | 1,500 | 2,770 | 1,170 | ||||||||||||||
| 31〜40 1mm単位 | 1.0〜 2.9 | 1,050 | 1,500 | 790 | 1,130 | 1,580 | 870 | 1,250 | 1,700 | 1,020 | 1,370 | 2,590 | 1,030 | |||||||||||||
| 3.0〜 5.0 | 1,220 | 1,650 | 960 | 1,290 | 1,730 | 1,040 | 1,350 | 1,800 | 1,130 | 1,590 | 2,860 | 1,240 | ||||||||||||||
| 5.1〜10.0 | 1,400 | 1,840 | 1,140 | 1,460 | 1,900 | 1,230 | 1,510 | 1,940 | 1,300 | 1,820 | 3,170 | 1,490 | ||||||||||||||
| 41〜50 1mm単位 | 1.0〜 2.9 | 1,200 | 1,630 | 890 | 1,310 | 1,740 | 1,060 | 1,380 | 1,820 | 1,140 | 1,550 | 2,810 | 1,170 | |||||||||||||
| 3.0〜 5.0 | 1,300 | 1,730 | 1,040 | 1,450 | 1,890 | 1,220 | 1,510 | 1,950 | 1,310 | 1,690 | 2,990 | 1,350 | ||||||||||||||
| 5.1〜10.0 | 1,470 | 1,910 | 1,240 | 1,630 | 2,070 | 1,410 | 1,690 | 2,130 | 1,490 | 1,910 | 3,310 | 1,610 | ||||||||||||||
| 51〜60 1mm単位 | 1.0〜 2.9 | 1,420 | 1,850 | 1,040 | 1,550 | 2,000 | 1,190 | 1,630 | 2,070 | 1,440 | 1,850 | 3,190 | 1,350 | |||||||||||||
| 3.0〜 5.0 | 1,610 | 2,050 | 1,180 | 1,740 | 2,180 | 1,310 | 1,830 | 2,270 | 1,660 | 2,090 | 3,540 | 1,530 | ||||||||||||||
| 5.1〜10.0 | 1,720 | 2,160 | 1,340 | 1,870 | 2,310 | 1,470 | 1,940 | 2,370 | 1,770 | 2,240 | 3,730 | 1,740 | ||||||||||||||
[ ! ]D・V公差にGまたはHを選択した場合は、D≧9の適用となります。またその場合、V・Tの指定範囲は下表となります。
| ||||||||||||||||||||||||||
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | D公差 選択 | V公差 選択 | D | V 指定0.5mm単位 | T 指定0.1mm単位 | ￥基準単価 | |||||||||||||||||
| SWMS | SWMSR | SWMSUS | |||||||||||||||||||||
| 公差① | 公差② | 公差③ | 公差① | 公差② | 公差③ | 公差① | 公差② | 公差③ | |||||||||||||||
| SWMS SWMSR SWMSUS | G H N X | H N X | 5.0〜10.0 0.5mm単位 | 3.0〜58.0 (V≦D－2) [ ! ]下記参照 | 3.0〜 5.0 | 920 | 1,350 | 610 | 1,300 | 2,780 | 800 | 1,200 | 2,780 | 740 | |||||||||
| 5.1〜10.0 | 1,120 | 1,560 | 820 | 1,530 | 3,090 | 1,000 | 1,420 | 3,090 | 920 | ||||||||||||||
| 10.5〜20.0 0.5mm単位 | 3.0〜 5.0 | 1,160 | 1,610 | 850 | 1,550 | 3,140 | 1,000 | 1,440 | 3,140 | 920 | |||||||||||||
| 5.1〜10.0 | 1,400 | 1,840 | 1,100 | 1,840 | 3,520 | 1,310 | 1,690 | 3,520 | 1,220 | ||||||||||||||
| 21〜30 1mm単位 | 3.0〜 5.0 | 1,430 | 1,870 | 1,130 | 1,860 | 3,540 | 1,350 | 1,710 | 3,540 | 1,250 | |||||||||||||
| 5.1〜10.0 | 1,720 | 2,170 | 1,440 | 2,190 | 3,980 | 1,700 | 2,030 | 3,980 | 1,560 | ||||||||||||||
| 31〜40 1mm単位 | 3.0〜 5.0 | 1,820 | 2,260 | 1,530 | 2,310 | 4,100 | 1,820 | － | － | － | |||||||||||||
| 5.1〜10.0 | 2,110 | 2,550 | 1,840 | 2,660 | 4,570 | 2,170 | － | － | － | ||||||||||||||
| 41〜50 1mm単位 | 3.0〜 5.0 | 2,220 | 2,660 | 1,950 | 2,480 | 4,310 | 1,970 | － | － | － | |||||||||||||
| 5.1〜10.0 | 2,520 | 2,960 | 2,270 | 2,790 | 4,760 | 2,350 | － | － | － | ||||||||||||||
| 51〜60 1mm単位 | 3.0〜 5.0 | 2,380 | 2,820 | 2,060 | 3,060 | 5,080 | 2,240 | － | － | － | |||||||||||||
| 5.1〜10.0 | 2,690 | 3,120 | 2,360 | 3,280 | 5,370 | 2,550 | － | － | － | ||||||||||||||
| [ ! ]価格表記の無いサイズは規格にありません。 [ ! ]D・V公差にGまたはHを選択した場合は、D≧9の適用となります。またその場合、V・Tの指定範囲は下表となります。
| |||||||||||||||||||||||
追加工
■並級
| 型式 | − | 公差選択 | − | D | − | V (WVE) | − | T | − | (TSB・TSC・TSD・TSE…etc.) | ||
| D | V | |||||||||||
| SWMC | − | G | H | − | D10.0 | − | V4.0 | − | T1.0 | − | TSB | |
| Alterations | Code | Spec. | ￥/1Code |
| 外径及び内径 C面取り追加工 (片側1ケ所 両側)  | CC WCC (外径) CV WCV (内径) | 外径及び内径にC面を追加工します。 指定方法 CC1.5 ・WCC2.5 CV1.5 ・WCV2.5 CC・WCC, CV・WCV＝指定0.5mm単位 加工条件 [ ! ]T-CC・2WCC, CV・2WCV≧5 [ ! ]D≦20 [ ! ]D≦16：(D-V)/2-0.7＞CV・WCV, CC・WCC [ ! ]D≧16.5：(D-V)/2-1 ＞CV・WCV, CC・WCC [ NG ]CC・WCCとCV・WCVの併用不可。 | CC ：100 WCC：200 CV ：100 WCV：200 |
| 内径寸法変更 (0.1mm単位指定)  | WVE | 内径寸法を0.1mm単位指定します。 指定方法 WVE15.2 (WVE使用時、V寸単位を0.1mm単位で指定可) 加工条件 [ ! ]WVE＞13 [ NG ]V公差Hの場合、使用不可 (N、Xのみ使用可)。 | 200 |
| Alterations | マイナス公差変更 | プラス公差変更 | ゼロ・マイナス公差変更 | ゼロ・プラス公差変更 | |
| 並級T公差変更 | Code | TCB | TCC | TCD | TCE |
 | 厚み公差（T）を変更 T －0.1－0.3 指定方法 TCB | 厚み公差（T）を変更 T ＋0.3＋0.1 指定方法 TCC | 厚み公差（T）を変更 T 0－0.2 指定方法 TCD | 厚み公差（T）を変更 T ＋0.2 0 指定方法 TCE | |
| ￥/1Code | 80 | 80 | 80 | 80 | |
■精密級
| 型式 | − | 公差選択 | − | D | − | V (WVE) | − | T | − | (TSB・TSC・TSD・TSE…etc.) | ||
| D | V | |||||||||||
| SWMB | − | H | N | − | D20.0 | − | WVE15.2 | − | T3.0 | − | TSC | |
| Alterations | Code | Spec. | ￥/1Code |
| 外径及び内径 C面取り追加工 (片側1ケ所 両側) | CC WCC (外径) CV WCV (内径) | 外径及び内径にC面を追加工します。 指定方法 CC1.5 ・WCC2.5 CV1.5 ・WCV2.5 CC・WCC, CV・WCV＝指定0.5mm単位 加工条件 [ ! ]T-CC・2WCC, CV・2WCV≧5 [ ! ]D≦20 [ ! ]D≦16：(D-V)/2-0.7＞CV・WCV, CC・WCC [ ! ]D≧16.5：(D-V)/2-1 ＞CV・WCV, CC・WCC [ NG ]CC・WCCとCV・WCVの併用不可。 | CC ：100 WCC：200 CV ：100 WCV：200 |
| 内径寸法変更 (0.1mm単位指定) | WVE | 内径寸法を0.1mm単位指定します。 指定方法 WVE15.2 (WVE使用時、V寸単位を0.1mm単位で指定可) 加工条件 [ ! ]WVE＞13 [ NG ]V公差Hの場合、使用不可 (N、Xのみ使用可)。 | 200 |
| Alterations | マイナス公差変更 | プラス公差変更 | ゼロ・マイナス公差変更 | ゼロ・プラス公差変更 | |
| 精密級T公差変更 | Code | TSB | TSC | TSD | TSE |
 [ ! ]精密級に適用 | 厚み公差（T）を変更 T －0.01－0.03 指定方法 TSB | 厚み公差（T）を変更 T ＋0.03＋0.01 指定方法 TSC | 厚み公差（T）を変更 T 0－0.02 指定方法 TSD | 厚み公差（T）を変更 T ＋0.02 0 指定方法 TSE | |
| ￥/1Code | 100 | 100 | 100 | 100 | |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
詳細情報
基本情報
【規格拡張】
材質黄銅、SUS316とアルミ合金を追加しました！
S45C相当とSUS304に低温黒色クロムメッキを追加。
【特徴】
ご希望の公差をお選びできます。外径と内径の組み合わせで最大12通りの公差選択が可能です！
ご注意
- 関連商品は 金属カラー －内外径公差選択・寸法フリー指定タイプ－、金属ワッシャ 内径H7タイプです。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
・下表のスライド価格表は24年6月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]表示数量超えはWOSにてご確認ください。
・下表のスライド価格表は24年6月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1～9 | 10～19 | 20～29 | 30～49 | 50～100 | 101～ |
| 値引率 | 基準単価 | 5% | 10% | 25% | 40% | お見積り |
| 出荷日 | 通常 | ＋3日 | ||||
納期
■並級
●S45C相当・2000系アルミ合金・SUS304・黄銅
[ ! ]ストークA早割は１明細行当たり一律200円
[ ! ]ストークAは3本以上で１明細行当たり一律540円
[ ! ]ストーク対応なし
●アルマイト品・SUS316・低温黒色クロムメッキ品
[ ! ]3本以上で１明細行当たり一律540円
[ NG ]低温黒色クロムメッキ品はストーク不可
■精密級
[ ! ]ストークA早割は１明細行当たり一律200円
[ ! ]ストークAは3本以上で１明細行当たり一律540円
[ ! ]ストーク対応なし
●SUS316・低温黒色クロムメッキ品
[ ! ]3本以上で１明細行当たり一律540円
[ NG ]低温黒色クロムメッキ品はストーク不可
●S45C相当・2000系アルミ合金・SUS304・黄銅
| 2 | 日目出荷 |
| ご注文締切 | |||||
| 急 | ストークA早割 | 翌日出荷 | 200円/1明細行 | PM 3:00迄 | >>こちら |
ストークA | 翌日出荷 | 200円/1本 | PM 6:00迄 |
[ ! ]ストークAは3本以上で１明細行当たり一律540円
| 大 口 出荷日 | +3 | 日目出荷 | 数量 50～100 |
●アルマイト品・SUS316・低温黒色クロムメッキ品
| 5 | 日目出荷 |
| ご注文締切 | |||||
| 急 | ストークB | 3日目出荷 | 200円/1本 | PM 8:00迄 | >>こちら |
[ NG ]低温黒色クロムメッキ品はストーク不可
■精密級
| 2 | 日目出荷 |
| ご注文締切 | |||||
| 急 | ストークA早割 | 翌日出荷 | 200円/1明細行 | PM 3:00迄 | >>こちら |
ストークA | 翌日出荷 | 200円/1本 | PM 6:00迄 |
[ ! ]ストークAは3本以上で１明細行当たり一律540円
| 大 口 出荷日 | +3 | 日目出荷 | 数量 50～100 |
●SUS316・低温黒色クロムメッキ品
| 5 | 日目出荷 |
| ご注文締切 | |||||
| 急 | ストークB | 3日目出荷 | 200円/1本 | PM 8:00迄 | >>こちら |
[ NG ]低温黒色クロムメッキ品はストーク不可
出荷日については、こちらをご覧ください。
商品担当おすすめ
金属ワッシャ －並級 内外径公差選択タイプ－のレビュー
高評価レビュー
軸のスペーサーに使用
5
5.02021/07/14
軸物の隙間調整用に、任意の素材、表面処理、寸法を指定でき、一個単位で納入して頂け大変助かりました。同様の機会にはまたリピ...もっと読む
2人が参考にしています。
軸のスペーサーに使用
5
5.02021/07/14
軸物の隙間調整用に、任意の素材、表面処理、寸法を指定でき、一個単位で納入して頂け大変助かりました。同様の機会にはまたリピ...もっと読む
2人が参考にしています。
機械のモーターの固定
4
4.02017/09/11
モーターのエンドに使用しています。
毎回このワッシャーにはお世話になっています。
品質も安定していてリピートしても問題な...もっと読む
1人が参考にしています。
軸の当たりとして
3
3.02016/08/10
サイズや公差を細かく設定できるので便利だと思います。
品質も問題ありませんでした。
1人が参考にしています。
スペーサーとして。
5
5.02023/06/29
お客様より指定があったので購入。
弊社で追加工をして納品。
速い納期にも対応していただき助かりました。
0人が参考にしています。
スペーサーとして使用
5
5.02023/04/19
部品の仕上がりは全く問題なし。これだけ細かく寸法指示できるうえに、僅か数日という短納期が非常に助かりました。
0人が参考にしています。
この商品を見た人は、こんな商品も見ています
よく一緒に購入される商品
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
金属ワッシャ・カラーカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
金属ワッシャ Ｔ寸選択・指定タイプ 並級・精密級
4.7通常価格(税別)：160円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
金属カラー 並級・精密級
4.7通常価格(税別)：210円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
金属ワッシャ －並級／精密級 寸法フリー指定タイプ－
4.6通常価格(税別)：260円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
金属カラー －並級／精密級 寸法フリー指定タイプ－
4.7通常出荷日:2日目～
ミスミ
金属中空スペーサー（金属ワッシャ・カラー）
0通常出荷日:2日目
ミスミ
金属ワッシャ －ザグリ穴タイプ－
4.7通常出荷日:当日出荷可能2日目～
ミスミ
金属ワッシャ －タップタイプ－
4.6通常出荷日:当日出荷可能2日目～
ミスミ
金属カラー －ツバ付タイプ 並級/精密級－
4.6通常出荷日:2日目～
ミスミ
金属ワッシャ －焼入品 フリー指定タイプ－
4.6通常出荷日:3日目～
