治具用位置決めピン　精級フリー指定ツバなし　おねじタイプ

治具用位置決めピン　精級フリー指定ツバなし　おねじタイプ
chemSHERPA
通常単価(税別)
-
税込単価
-
通常出荷日：3日目～5日目

D寸・P寸・B寸・L寸・T寸の選択幅が広がった精級タイプのピンです。

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

治具用位置決めピン　並級ツバ付タイプ　おねじタイプ

ミスミ

治具用位置決めピン　並級ツバ付タイプ　おねじタイプ

通常出荷日：2 日目 ～

よく一緒に見られています

治具用位置決めピン　並級ツバなしタイプ　おねじタイプ

ミスミ

治具用位置決めピン　並級ツバなしタイプ　おねじタイプ

通常出荷日：2 日目 ～

未確定：候補が94型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

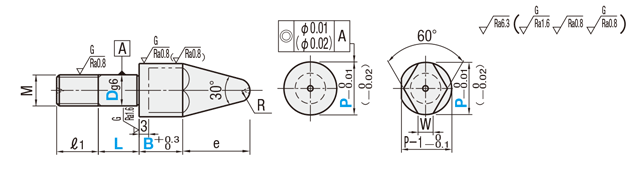

外形図・規格表

(丸) (ダイヤ)
治具用位置決めピン　精級フリー指定ツバなし　おねじタイプ:関連画像
D34~68・1012・1620
g6－0.002
－0.008		－0.004
－0.012		－0.005
－0.014		－0.006
－0.017		－0.007
－0.020
[ ! ]e=P/2÷tan15°+R-(R÷sin15°)　　参考：sin15°≒0.259　tan15°≒0.267
[ ! ]指示無き寸法公差はJIS B 0405 m級に準じる。ただし、おねじ長さ、角度寸法公差は除く。
[ ! ]ディコート処理品のP公差、同軸度、表面性状は（　　）の精度となります。
[ ! ]ディコート処理品はセンター穴がつきません。
Type[ M ]材質[ H ]硬度
丸ダイヤ
FLNNAFLNNDSCM435焼入硬度35〜40HRC
FTLNNAFTLNNDSCM415浸炭焼入硬度55HRC〜
FSLNNAFSLNNDSUS304−
FCLNNAFCLNNDSUS440Cまたは
13Crステンレス		焼入硬度50〜55HRC

＊浸炭焼入：深度0.7～0.8/ねじ部防炭処理


Type[ M ]材質[ H ]硬度[ S ]表面処理
R−FNNA丸SCM43535～40HRC
(表面750HV～)		硬質クロムメッキ
R−FNNDダイヤ
D−FNNA丸SKD11相当55HRC～
(表面3000HV)		ディコート®処理
D−FNNDダイヤ

規格表

型式−P−B−L
FTLNNA12−P14.2−B15.1−L10
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式DP指定
0.1mm単位		B指定
0.1mm単位		L指定
1mm単位		ℓ1RM
(並目)		W￥基準単価
TypeFLNNAFLNNDFTLNNAFTLNNDFSLNNAFSLNNDFCLNNAFCLNNDR－FNNAR－FNNDD－FNNAD－FNND
焼入
(丸)
FLNNA

(ダイヤ)
FLNND		浸炭
(丸)
FTLNNA

(ダイヤ)
FTLNND		SUS304
(丸)
FSLNNA

(ダイヤ)
FSLNND		SUS440Cまたは13Crステンレス
(丸)
FCLNNA

(ダイヤ)
FCLNND		硬質クロム
(丸)
R－FNNA

(ダイヤ)
R－FNND		ディコート
(丸)
D－FNNA

(ダイヤ)
D－FNND		 3 4.0～6.02.0～16.0 5～10 52M 31.51,1401,7101,4802,0601,6801,9301,8502,1201,4302,060--
 4 5.0～8.02.0～20.0 5～10 62M 421,2001,7901,5502,0901,7502,0201,9302,2201,5002,140--
 5 6.0～10.02.0～24.0 5～10 63M 521,2201,8301,5902,1901,8002,0601,9702,2701,5302,190--
 6 8.0～12.02.0～24.0 5～10 63M 631,2601,8801,6302,2601,8502,1202,0302,3301,5402,2604,7806,210
 810.0～16.02.0～26.0 5～10104M 83.51,3501,9201,6902,2601,9202,2102,1102,4301,8802,4505,1806,720
1012.0～20.03.0～35.0 8～15124M1041,7002,2402,0302,5602,2902,6402,5202,9002,2302,7605,5207,190
1214.0～25.03.0～35.010～18156M1261,9202,4502,2402,7702,5302,9102,7803,2002,4502,9705,9507,730
1618.0～32.05.0～35.012～20188M1682,1502,5702,4702,8802,7803,2003,0703,530----
2022.0～35.05.0～35.015～20228M2092,8603,4003,2703,8103,6904,2404,0604,670----
[ ! ]B≦P×4 [ ! ]ダイヤ形状B寸5.0から適用
＊締付トルク（参考値）は、技術データ>> こちらの締付トルクの強度区分（10.9）になります。ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

追加工
コード		追加工内容適用条件指定例\/1Code
MK摩耗溝追加工
治具用位置決めピン　精級フリー指定ツバなし　おねじタイプ:関連画像		B寸部に4カ所溝を掘ります。溝の減り具合を見る事で摩耗管理がしやすくなります。
溝深さ：0.2mm（±0.05mm）
溝形状：V溝（90°）		[ ! ]焼入・浸炭焼入品かつ丸形状のみ適用
[ ! ]B≧4のとき適用		FTLNNA12-P14.2-B15.1-L10-MK300
KC廻り止め位置変更
治具用位置決めピン　精級フリー指定ツバなし　おねじタイプ:関連画像		規格位置を0°とし90°移動した位置に廻り止め一面加工を行います。[ ! ]ダイヤ形状のみ適用FLNND12-P14.2-B15.1-L10-KC200
KD廻り止め加工
治具用位置決めピン　精級フリー指定ツバなし　おねじタイプ:関連画像		一面加工を行います。[ ! ]丸形状のみ適用FLNNA12-P14.2-B15.1-L10-KD200
RC先端部角度変更
治具用位置決めピン　精級フリー指定ツバなし　おねじタイプ:関連画像		先端角度を変更します。
選択：60°、90°、120°
指定方法：RC60		ーFTLNNA12-P14.2-B15.1-L10-RC60200
NNCねじ元ニゲ加工
治具用位置決めピン　精級フリー指定ツバなし　おねじタイプ:関連画像		ねじ元にニゲを加工します。[ NG ]止めねじタイプは適用不可
[ NG ]折損防止の為ディコート®処理適用不可		FSLNNA12-P14.2-B15.1-L10-NNC100

型番リスト

表示件数
  • 1
  • 2
  • 次へ
    • 型番
    D-FNNA6-P[8-12/0.1]-B[2-24/0.1]-L[5-10/1]
    D-FNNA8-P[10-16/0.1]-B[2-26/0.1]-L[5-10/1]
    D-FNNA10-P[12-20/0.1]-B[3-35/0.1]-L[8-15/1]
    D-FNNA12-P[14-25/0.1]-B[3-35/0.1]-L[10-18/1]
    D-FNND6-P[8-12/0.1]-B[5-24/0.1]-L[5-10/1]
    D-FNND8-P[10-16/0.1]-B[5-26/0.1]-L[5-10/1]
    D-FNND10-P[12-20/0.1]-B[5-35/0.1]-L[8-15/1]
    D-FNND12-P[14-25/0.1]-B[5-35/0.1]-L[10-18/1]
    FCLNNA3-P[4-6/0.1]-B[2-16/0.1]-L[5-10/1]
    FCLNNA4-P[5-8/0.1]-B[2-20/0.1]-L[5-10/1]
    FCLNNA5-P[6-10/0.1]-B[2-24/0.1]-L[5-10/1]
    FCLNNA6-P[8-12/0.1]-B[2-24/0.1]-L[5-10/1]
    FCLNNA8-P[10-16/0.1]-B[2-26/0.1]-L[5-10/1]
    FCLNNA10-P[12-20/0.1]-B[3-35/0.1]-L[8-15/1]
    FCLNNA12-P[14-25/0.1]-B[3-35/0.1]-L[10-18/1]
    FCLNNA16-P[18-32/0.1]-B[5-35/0.1]-L[12-20/1]
    FCLNNA20-P[22-35/0.1]-B[5-35/0.1]-L[15-20/1]
    FCLNND3-P[4-6/0.1]-B[5-16/0.1]-L[5-10/1]
    FCLNND4-P[5-8/0.1]-B[5-20/0.1]-L[5-10/1]
    FCLNND5-P[6-10/0.1]-B[5-24/0.1]-L[5-10/1]
    FCLNND6-P[8-12/0.1]-B[5-24/0.1]-L[5-10/1]
    FCLNND8-P[10-16/0.1]-B[5-26/0.1]-L[5-10/1]
    FCLNND10-P[12-20/0.1]-B[5-35/0.1]-L[8-15/1]
    FCLNND12-P[14-25/0.1]-B[5-35/0.1]-L[10-18/1]
    FCLNND16-P[18-32/0.1]-B[5-35/0.1]-L[12-20/1]
    FCLNND20-P[22-35/0.1]-B[5-35/0.1]-L[15-20/1]
    FLNNA3-P[4-6/0.1]-B[2-16/0.1]-L[5-10/1]
    FLNNA4-P[5-8/0.1]-B[2-20/0.1]-L[5-10/1]
    FLNNA5-P[6-10/0.1]-B[2-24/0.1]-L[5-10/1]
    FLNNA6-P[8-12/0.1]-B[2-24/0.1]-L[5-10/1]
    FLNNA8-P[10-16/0.1]-B[2-26/0.1]-L[5-10/1]
    FLNNA10-P[12-20/0.1]-B[3-35/0.1]-L[8-15/1]
    FLNNA12-P[14-25/0.1]-B[3-35/0.1]-L[10-18/1]
    FLNNA16-P[18-32/0.1]-B[5-35/0.1]-L[12-20/1]
    FLNNA20-P[22-35/0.1]-B[5-35/0.1]-L[15-20/1]
    FLNND3-P[4-6/0.1]-B[5-16/0.1]-L[5-10/1]
    FLNND4-P[5-8/0.1]-B[5-20/0.1]-L[5-10/1]
    FLNND5-P[6-10/0.1]-B[5-24/0.1]-L[5-10/1]
    FLNND6-P[8-12/0.1]-B[5-24/0.1]-L[5-10/1]
    FLNND8-P[10-16/0.1]-B[5-26/0.1]-L[5-10/1]
    FLNND10-P[12-20/0.1]-B[5-35/0.1]-L[8-15/1]
    FLNND12-P[14-25/0.1]-B[5-35/0.1]-L[10-18/1]
    FLNND16-P[18-32/0.1]-B[5-35/0.1]-L[12-20/1]
    FLNND20-P[22-35/0.1]-B[5-35/0.1]-L[15-20/1]
    FSLNNA3-P[4-6/0.1]-B[2-16/0.1]-L[5-10/1]
    FSLNNA4-P[5-8/0.1]-B[2-20/0.1]-L[5-10/1]
    FSLNNA5-P[6-10/0.1]-B[2-24/0.1]-L[5-10/1]
    FSLNNA6-P[8-12/0.1]-B[2-24/0.1]-L[5-10/1]
    FSLNNA8-P[10-16/0.1]-B[2-26/0.1]-L[5-10/1]
    FSLNNA10-P[12-20/0.1]-B[3-35/0.1]-L[8-15/1]
    FSLNNA12-P[14-25/0.1]-B[3-35/0.1]-L[10-18/1]
    FSLNNA16-P[18-32/0.1]-B[5-35/0.1]-L[12-20/1]
    FSLNNA20-P[22-35/0.1]-B[5-35/0.1]-L[15-20/1]
    FSLNND3-P[4-6/0.1]-B[5-16/0.1]-L[5-10/1]
    FSLNND4-P[5-8/0.1]-B[5-20/0.1]-L[5-10/1]
    FSLNND5-P[6-10/0.1]-B[5-24/0.1]-L[5-10/1]
    FSLNND6-P[8-12/0.1]-B[5-24/0.1]-L[5-10/1]
    FSLNND8-P[10-16/0.1]-B[5-26/0.1]-L[5-10/1]
    FSLNND10-P[12-20/0.1]-B[5-35/0.1]-L[8-15/1]
    FSLNND12-P[14-25/0.1]-B[5-35/0.1]-L[10-18/1]

    導入側先端形状

    材質

    取付側外径 D

    (φ)

    熱処理

    同軸度

    導入側公差

    導入側外径 P

    (φ)

    取付部長さ L

    (mm)

    位置決め部長さ B

    (mm)

    表面処理

    材質証明書：材質

    材質証明書：表面処理

    		RoHS?最小発注数量
    丸
    [スチール] SKD11相当
    6
    ズブ焼入
    精級 φ0.02(表面処理あり)
    精級 0/-0.02(表面処理あり)
    8 ～ 12
    5 ～ 10
    2 ～ 24
    ディコ−ト®処理
    SKD11相当
    ディコ−ト®処理
    10
    1個
    丸
    [スチール] SKD11相当
    8
    ズブ焼入
    精級 φ0.02(表面処理あり)
    精級 0/-0.02(表面処理あり)
    10 ～ 16
    5 ～ 10
    2 ～ 26
    ディコ−ト®処理
    SKD11相当
    ディコ−ト®処理
    10
    1個
    丸
    [スチール] SKD11相当
    10
    ズブ焼入
    精級 φ0.02(表面処理あり)
    精級 0/-0.02(表面処理あり)
    12 ～ 20
    8 ～ 15
    3 ～ 35
    ディコ−ト®処理
    SKD11相当
    ディコ−ト®処理
    10
    1個
    丸
    [スチール] SKD11相当
    12
    ズブ焼入
    精級 φ0.02(表面処理あり)
    精級 0/-0.02(表面処理あり)
    14 ～ 25
    10 ～ 18
    3 ～ 35
    ディコ−ト®処理
    SKD11相当
    ディコ−ト®処理
    10
    1個
    ダイヤ
    [スチール] SKD11相当
    6
    ズブ焼入
    精級 φ0.02(表面処理あり)
    精級 0/-0.02(表面処理あり)
    8 ～ 12
    5 ～ 10
    5 ～ 24
    ディコ−ト®処理
    SKD11相当
    ディコ−ト®処理
    10
    1個
    ダイヤ
    [スチール] SKD11相当
    8
    ズブ焼入
    精級 φ0.02(表面処理あり)
    精級 0/-0.02(表面処理あり)
    10 ～ 16
    5 ～ 10
    5 ～ 26
    ディコ−ト®処理
    SKD11相当
    ディコ−ト®処理
    10
    1個
    ダイヤ
    [スチール] SKD11相当
    10
    ズブ焼入
    精級 φ0.02(表面処理あり)
    精級 0/-0.02(表面処理あり)
    12 ～ 20
    8 ～ 15
    5 ～ 35
    ディコ−ト®処理
    SKD11相当
    ディコ−ト®処理
    10
    1個
    ダイヤ
    [スチール] SKD11相当
    12
    ズブ焼入
    精級 φ0.02(表面処理あり)
    精級 0/-0.02(表面処理あり)
    14 ～ 25
    10 ～ 18
    5 ～ 35
    ディコ−ト®処理
    SKD11相当
    ディコ−ト®処理
    10
    1個
    丸
    [ステンレス] SUS440Cまたは13Crステンレス
    3
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    4 ～ 6
    5 ～ 10
    2 ～ 16
    なし
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    丸
    [ステンレス] SUS440Cまたは13Crステンレス
    4
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    5 ～ 8
    5 ～ 10
    2 ～ 20
    なし
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    丸
    [ステンレス] SUS440Cまたは13Crステンレス
    5
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    6 ～ 10
    5 ～ 10
    2 ～ 24
    なし
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    丸
    [ステンレス] SUS440Cまたは13Crステンレス
    6
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    8 ～ 12
    5 ～ 10
    2 ～ 24
    なし
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    丸
    [ステンレス] SUS440Cまたは13Crステンレス
    8
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    10 ～ 16
    5 ～ 10
    2 ～ 26
    なし
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    丸
    [ステンレス] SUS440Cまたは13Crステンレス
    10
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    12 ～ 20
    8 ～ 15
    3 ～ 35
    なし
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    丸
    [ステンレス] SUS440Cまたは13Crステンレス
    12
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    14 ～ 25
    10 ～ 18
    3 ～ 35
    なし
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    丸
    [ステンレス] SUS440Cまたは13Crステンレス
    16
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    18 ～ 32
    12 ～ 20
    5 ～ 35
    なし
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    丸
    [ステンレス] SUS440Cまたは13Crステンレス
    20
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    22 ～ 35
    15 ～ 20
    5 ～ 35
    なし
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    ダイヤ
    [ステンレス] SUS440Cまたは13Crステンレス
    3
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    4 ～ 6
    5 ～ 10
    5 ～ 16
    なし
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    ダイヤ
    [ステンレス] SUS440Cまたは13Crステンレス
    4
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    5 ～ 8
    5 ～ 10
    5 ～ 20
    なし
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    ダイヤ
    [ステンレス] SUS440Cまたは13Crステンレス
    5
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    6 ～ 10
    5 ～ 10
    5 ～ 24
    なし
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    ダイヤ
    [ステンレス] SUS440Cまたは13Crステンレス
    6
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    8 ～ 12
    5 ～ 10
    5 ～ 24
    なし
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    ダイヤ
    [ステンレス] SUS440Cまたは13Crステンレス
    8
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    10 ～ 16
    5 ～ 10
    5 ～ 26
    なし
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    ダイヤ
    [ステンレス] SUS440Cまたは13Crステンレス
    10
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    12 ～ 20
    8 ～ 15
    5 ～ 35
    なし
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    ダイヤ
    [ステンレス] SUS440Cまたは13Crステンレス
    12
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    14 ～ 25
    10 ～ 18
    5 ～ 35
    なし
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    ダイヤ
    [ステンレス] SUS440Cまたは13Crステンレス
    16
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    18 ～ 32
    12 ～ 20
    5 ～ 35
    なし
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    ダイヤ
    [ステンレス] SUS440Cまたは13Crステンレス
    20
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    22 ～ 35
    15 ～ 20
    5 ～ 35
    なし
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    丸
    [スチール] SCM435
    3
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    4 ～ 6
    5 ～ 10
    2 ～ 16
    なし
    SCM435
    -
    10
    1個
    丸
    [スチール] SCM435
    4
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    5 ～ 8
    5 ～ 10
    2 ～ 20
    なし
    SCM435
    -
    10
    1個
    丸
    [スチール] SCM435
    5
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    6 ～ 10
    5 ～ 10
    2 ～ 24
    なし
    SCM435
    -
    10
    1個
    丸
    [スチール] SCM435
    6
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    8 ～ 12
    5 ～ 10
    2 ～ 24
    なし
    SCM435
    -
    10
    1個
    丸
    [スチール] SCM435
    8
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    10 ～ 16
    5 ～ 10
    2 ～ 26
    なし
    SCM435
    -
    10
    1個
    丸
    [スチール] SCM435
    10
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    12 ～ 20
    8 ～ 15
    3 ～ 35
    なし
    SCM435
    -
    10
    1個
    丸
    [スチール] SCM435
    12
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    14 ～ 25
    10 ～ 18
    3 ～ 35
    なし
    SCM435
    -
    10
    1個
    丸
    [スチール] SCM435
    16
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    18 ～ 32
    12 ～ 20
    5 ～ 35
    なし
    SCM435
    -
    10
    1個
    丸
    [スチール] SCM435
    20
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    22 ～ 35
    15 ～ 20
    5 ～ 35
    なし
    SCM435
    -
    10
    1個
    ダイヤ
    [スチール] SCM435
    3
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    4 ～ 6
    5 ～ 10
    5 ～ 16
    なし
    SCM435
    -
    10
    1個
    ダイヤ
    [スチール] SCM435
    4
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    5 ～ 8
    5 ～ 10
    5 ～ 20
    なし
    SCM435
    -
    10
    1個
    ダイヤ
    [スチール] SCM435
    5
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    6 ～ 10
    5 ～ 10
    5 ～ 24
    なし
    SCM435
    -
    10
    1個
    ダイヤ
    [スチール] SCM435
    6
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    8 ～ 12
    5 ～ 10
    5 ～ 24
    なし
    SCM435
    -
    10
    1個
    ダイヤ
    [スチール] SCM435
    8
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    10 ～ 16
    5 ～ 10
    5 ～ 26
    なし
    SCM435
    -
    10
    1個
    ダイヤ
    [スチール] SCM435
    10
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    12 ～ 20
    8 ～ 15
    5 ～ 35
    なし
    SCM435
    -
    10
    1個
    ダイヤ
    [スチール] SCM435
    12
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    14 ～ 25
    10 ～ 18
    5 ～ 35
    なし
    SCM435
    -
    10
    1個
    ダイヤ
    [スチール] SCM435
    16
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    18 ～ 32
    12 ～ 20
    5 ～ 35
    なし
    SCM435
    -
    10
    1個
    ダイヤ
    [スチール] SCM435
    20
    ズブ焼入
    精級 φ0.01
    精級 0/-0.01
    22 ～ 35
    15 ～ 20
    5 ～ 35
    なし
    SCM435
    -
    10
    1個
    丸
    [ステンレス] SUS304
    3
    なし
    精級 φ0.01
    精級 0/-0.01
    4 ～ 6
    5 ～ 10
    2 ～ 16
    なし
    SUS304
    -
    10
    1個
    丸
    [ステンレス] SUS304
    4
    なし
    精級 φ0.01
    精級 0/-0.01
    5 ～ 8
    5 ～ 10
    2 ～ 20
    なし
    SUS304
    -
    10
    1個
    丸
    [ステンレス] SUS304
    5
    なし
    精級 φ0.01
    精級 0/-0.01
    6 ～ 10
    5 ～ 10
    2 ～ 24
    なし
    SUS304
    -
    10
    1個
    丸
    [ステンレス] SUS304
    6
    なし
    精級 φ0.01
    精級 0/-0.01
    8 ～ 12
    5 ～ 10
    2 ～ 24
    なし
    SUS304
    -
    10
    1個
    丸
    [ステンレス] SUS304
    8
    なし
    精級 φ0.01
    精級 0/-0.01
    10 ～ 16
    5 ～ 10
    2 ～ 26
    なし
    SUS304
    -
    10
    1個
    丸
    [ステンレス] SUS304
    10
    なし
    精級 φ0.01
    精級 0/-0.01
    12 ～ 20
    8 ～ 15
    3 ～ 35
    なし
    SUS304
    -
    10
    1個
    丸
    [ステンレス] SUS304
    12
    なし
    精級 φ0.01
    精級 0/-0.01
    14 ～ 25
    10 ～ 18
    3 ～ 35
    なし
    SUS304
    -
    10
    1個
    丸
    [ステンレス] SUS304
    16
    なし
    精級 φ0.01
    精級 0/-0.01
    18 ～ 32
    12 ～ 20
    5 ～ 35
    なし
    SUS304
    -
    10
    1個
    丸
    [ステンレス] SUS304
    20
    なし
    精級 φ0.01
    精級 0/-0.01
    22 ～ 35
    15 ～ 20
    5 ～ 35
    なし
    SUS304
    -
    10
    1個
    ダイヤ
    [ステンレス] SUS304
    3
    なし
    精級 φ0.01
    精級 0/-0.01
    4 ～ 6
    5 ～ 10
    5 ～ 16
    なし
    SUS304
    -
    10
    1個
    ダイヤ
    [ステンレス] SUS304
    4
    なし
    精級 φ0.01
    精級 0/-0.01
    5 ～ 8
    5 ～ 10
    5 ～ 20
    なし
    SUS304
    -
    10
    1個
    ダイヤ
    [ステンレス] SUS304
    5
    なし
    精級 φ0.01
    精級 0/-0.01
    6 ～ 10
    5 ～ 10
    5 ～ 24
    なし
    SUS304
    -
    10
    1個
    ダイヤ
    [ステンレス] SUS304
    6
    なし
    精級 φ0.01
    精級 0/-0.01
    8 ～ 12
    5 ～ 10
    5 ～ 24
    なし
    SUS304
    -
    10
    1個
    ダイヤ
    [ステンレス] SUS304
    8
    なし
    精級 φ0.01
    精級 0/-0.01
    10 ～ 16
    5 ～ 10
    5 ～ 26
    なし
    SUS304
    -
    10
    1個
    ダイヤ
    [ステンレス] SUS304
    10
    なし
    精級 φ0.01
    精級 0/-0.01
    12 ～ 20
    8 ～ 15
    5 ～ 35
    なし
    SUS304
    -
    10
    1個
    ダイヤ
    [ステンレス] SUS304
    12
    なし
    精級 φ0.01
    精級 0/-0.01
    14 ～ 25
    10 ～ 18
    5 ～ 35
    なし
    SUS304
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    クリーン洗浄・梱包済みでお届けします

    クリーン洗浄品とは

    -
    ( - )
    5日目

    -

    -
    ( - )
    5日目

    -

    -
    ( - )
    5日目

    -

    -
    ( - )
    5日目

    -

    -
    ( - )
    5日目

    -

    -
    ( - )
    5日目

    -

    -
    ( - )
    5日目

    -

    -
    ( - )
    5日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    -

    -
    ( - )
    3日目

    SL-FSLNNA3

    -
    ( - )
    3日目

    SL-FSLNNA4

    -
    ( - )
    3日目

    SL-FSLNNA5

    -
    ( - )
    3日目

    SL-FSLNNA6

    -
    ( - )
    3日目

    SL-FSLNNA8

    -
    ( - )
    3日目

    SL-FSLNNA10

    -
    ( - )
    3日目

    SL-FSLNNA12

    -
    ( - )
    3日目

    SL-FSLNNA16

    -
    ( - )
    3日目

    SL-FSLNNA20

    -
    ( - )
    3日目

    SL-FSLNND3

    -
    ( - )
    3日目

    SL-FSLNND4

    -
    ( - )
    3日目

    SL-FSLNND5

    -
    ( - )
    3日目

    SL-FSLNND6

    -
    ( - )
    3日目

    SL-FSLNND8

    -
    ( - )
    3日目

    SL-FSLNND10

    -
    ( - )
    3日目

    SL-FSLNND12

  • 1
  • 2
  • 次へ

    • 詳細情報

    基本情報

    D寸・P寸・B寸・L寸・T寸の選択幅が広がった精級タイプのピンです。

    ご注意

    • 洗浄品はこちらからご選定いただけます。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    技術情報

    納期・価格

    価格表

    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    ◦焼入品・SUS304
    数量区分数量区分個別対応
    小口大口大口
    数　量1～1920～3435～4950～99100～200201～
    値引率基準単価5%10%23%23%お見積り
    出荷日通常＋5日
    [ ! ]表示数量超えはWOSにてご確認ください。
    ◦浸炭焼入品・硬質クロム品
    数量区分数量区分個別対応
    小口大口大口
    数　量1～1920～3435～4950～99100～200201～
    値引率基準単価5%10%23%23%お見積り
    出荷日通常＋7日
    [ ! ]表示数量超えはWOSにてご確認ください。
    ◦ディコート処理品
    数量区分数量区分個別対応
    小口大口大口
    数　量1～1920～3435～4950～99100～200201～
    値引率基準単価5%10%23%23%お見積り
    出荷日通常＋2日
    [ ! ]表示数量超えはWOSにてご確認ください。
    [ ! ]標準対応大口以上はストーク対応なし

    納期

    ●焼入・SUS304
     3 日目出荷

    ●浸炭焼入・硬質クロムメッキ
     5 日目出荷
    ご注文締切
    急

    ストークB

    		3日目出荷500円/1本PM 8:00迄>>こちら
    [ ! ]3本以上で１明細行当たり一律1,350円

    ●ディコート®処理
     5 日目出荷


    出荷日については、こちらをご覧ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    治具用位置決めピン　精級フリー指定ツバなし　おねじタイプのレビュー
    5平均満足度：5.02件のレビュー
    治具に使用しています
    5
    満足度：5.02022/02/09
    治具の位置決めピンとして使用しています。治具製作時にはゼロゼロで製作していても、実際に使用するとパネルにも公差があり、公...もっと読む
    0人が参考にしています。
    機構部品の位置決め用
    5
    満足度：5.02020/01/23
    機構部品の位置決め用に、精度も十分でコンパクトな構造で使いやすかったです。
    0人が参考にしています。
    2件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    治具用位置決めピン　精級フリー指定ツバなし　おねじタイプ
    治具用位置決めピン　精級フリー指定ツバなし　止めねじタイプ
    治具用位置決めピン　精級フリー指定ツバ付おねじタイプ
    【クリーン洗浄品】治具用位置決めピン　精級フリー指定ツバなし　おねじタイプ
    治具用位置決めピン　精級フリー指定ツバ付　止めねじタイプ
    【クリーン洗浄品】治具用位置決めピン　精級フリー指定ツバなし　止めねじタイプ
    メーカーミスミミスミミスミミスミミスミミスミ
    通常価格------
    通常出荷日3日目〜3日目〜3日目〜6日目〜3日目〜6日目〜
    特性・用途該当なし該当なし該当なしクリーン洗浄該当なしクリーン洗浄
    基本形状治具ピン ツバ無治具ピン ツバ無治具ピン ツバ付治具ピン ツバ無治具ピン ツバ付治具ピン ツバ無
    導入側先端タイプ先端R（B形状）先端R（B形状）先端R（B形状）先端R（B形状）先端R（B形状）先端R（B形状）
    取付側形状おねじ全周溝（止めねじ）おねじおねじ全周溝（止めねじ）全周溝（止めねじ）
    材質証明書対象対象対象対象対象対象

    最近見た商品

    通常価格、通常出荷日が表示と異なる場合がございます

    この商品に関連するミスミ ユニット事例その他の事例を探す

    溶接用位置決めピンカテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    技術サポート窓口

    メカニカル部品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
