カップリング　ジョー形　セットスクリュータイプ

カタログ| P.1-1139

通常単価(税別): -

税込単価: -

通常出荷日：3日目～6日目

高トルクで振動吸収性のフレキシブルカップリング。【特長】・ジョータイプのフレキシブルカップリング。・タ...

詳細を確認

55.0

長さ等、ご希望の寸法が無い場合はカタログ規格外品サービスへお問合せ下さい。製作の可否を含めお見積りします。
PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

ミスミ

カップリング　ジョースパイダ形セットスクリュー・キー溝タイプ

通常価格(税別)： 1,740円 (税込価格：1,914円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

カップリング　ジョー形　クランピングタイプ

通常価格(税別)： 6,280円 (税込価格：6,908円)

通常出荷日：3 日目～

未確定：候補が2,916型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

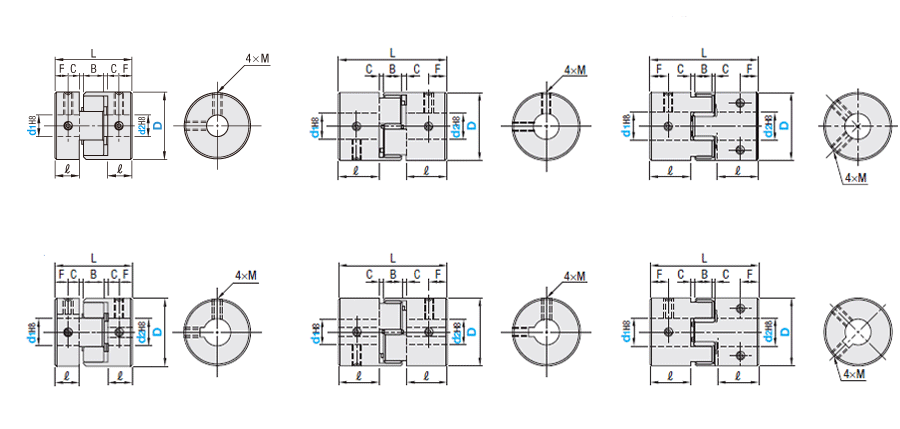

外形図

CPJ（標準穴）
（D＝14・20・30） CPJ（標準穴）
（D＝40） CPJ（標準穴）
（D＝55～104）   d₁d₂が4以下
  の場合、セット
  スクリューは
  2ヶ所です CPJK（キー溝付穴d₁・d₂）
（D＝30） CPJK（キー溝付穴d₁・d₂）
（D＝40） CPJK（キー溝付穴d₁・d₂）
（D=55～104）

[ ! ]使用する軸の挿入量は図面ℓ寸法にしてください。
　　挿入量が短い場合：軸のスリップやクランプの破損の可能性がございます。
　挿入量が長い場合：カップリング内部での軸の干渉により破損の可能性がございます。
[ ! ]中央のスペーサー部分に穴は空いておりません。

（D＝14・20・30・40）

選択	色	硬度
BL	青	ショア A 80
WH	白	ショア A 92
RD	赤	ショア A 98

（D＝48・55・65・80・104）

選択	色	硬度
GR	緑	ショアD 55 (ショア A 98相当）
RD	赤	ショア D 64

[ M ] 材質			[ S ] 表面処理
ハブ	スペーサ	六角穴付ボルト	ハブ	六角穴付ボルト
アルミ合金	ポリウレタン	SCM435	アルマイト処理	四三酸化鉄皮膜

[ ! ]ハブにスペーサを圧入して組み立てています。

[ ! ]六角穴付きボルト、スペーサ単品のお取り扱いはございません。ご希望の場合は規格外品サービスにてお見積りください。

TOPに戻る

規格表

型式	−	スペーサ	−	軸穴径d₁	−	軸穴径d₂
CPJ30	−	WH	−	8	−	10

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		スペーサ (色選択)	d₁,d₂選択																													L	ℓ	B	C	F	セットスクリュー		￥基準単価
Type	D	スペーサ (色選択)	d₁,d₂選択																													L	ℓ	B	C	F	M	締付トルク (N・m)	￥基準単価
CPJ	14	BL(青) WH(白) RD(赤)	3	4	5	6																										22	7	6	1	3.5	M3	0.7	1,680
	20				5	6	6.35	7	8	9.525																						30	10	8	1	5	M3	0.7	1,960
	30							7	8	9.525	10	11	12	14																		35	11	10	1.5	5.5	M4	1.7	2,420
	40										10	11	12	14	15	16																66	25	12	2	12.5	M5	4	3,450
	55	GR(緑) RD(赤)											12	14	15	16	18	19	20	22	24	25	26	28								78.3	30.3	14	1.9	14	M6	7	4,430
	65														15	16	18	19	20	22	24	25	26	28	30	32	35					90.3	35.3	15	2.4	17.2	M8	15	5,900
	80														15	16	18	19	20	22	24	25	26	28	30	32	35	40	45			114.2	45.2	18	2.9	21.7	M8	15	10,320
	104																		20	22	24	25	26	28	30	32	35	40	45	50	60	140.2	56.2	21	3.4	27.25	M10	25	14,740

[ ! ]型式指定条件：d₁≦d₂

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		スペーサ (色選択)	d₁,d₂選択																					L	ℓ	B	C	F	セットスクリュー		￥基準単価
Type	D	スペーサ (色選択)	d₁,d₂選択																					L	ℓ	B	C	F	M	締付トルク (N・m)	￥基準単価
CPJK	30	BL(青) WH(白) RD(赤)	10	11	12	14																		35	11	10	1.5	5.5	M4	1.7	2,960
	40	BL(青) WH(白) RD(赤)	10	11	12	14	15	16																66	25	12	2	12.5	M5	4	4,070
	55	GR(緑) RD(赤)			12	14	15	16	18	19	20	22	24	25	26	28								78.3	30.3	14.0	1.9	14.0	M6	7.0	4,980
	65						15	16	18	19	20	22	24	25	26	28	30	32	35					90.3	35.3	15.0	2.4	17.2	M8	15.0	6,450
	80						15	16	18	19	20	22	24	25	26	28	30	32	35	40	45			114.2	45.2	18.0	2.9	21.7	M8	15.0	10,870
	104										20	22	24	25	26	28	30	32	35	40	45	50	60	140.2	56.2	21.0	3.4	27.3	M10	25.0	15,290

[ ! ]型式指定条件：d₁≦d₂

型式		許容トルク (N・m)				許容偏角 (°)	許容偏心 (mm)				静的ねじりばね定数 (N・m/rad)				最高回転数 (r/min)	慣性モーメント (kg・m²)	許容エンドプレイ (mm)	質量 (g)
Type	D	BL	WH	RD	GR	許容偏角 (°)	BL	WH	RD	GR	BL	WH	RD	GR	最高回転数 (r/min)	慣性モーメント (kg・m²)	許容エンドプレイ (mm)	質量 (g)
CPJ	14	0.7	1.2	2	－	1	0.15	0.10	0.1	－	8	14	22	－	45000	2.1×10⁻⁷	＋0.6 0	7.3
	20	1.8	3	5			0.20	0.15			16	29	55		31000	1.0×10⁻⁶	＋0.8 0	18
	30	4	7.5	12.5			0.20	0.15			46	73	130		21000	5.9×10⁻⁶	＋1.0 0	46
	40	1.9	10	17			0.15	0.10			380	570	1200		15000	4.0×10⁻⁵	＋1.2 0	150
	55	－	－	60	45	1	－	－	0.06	0.09	－	－	4000	2500	7500	1.7×10⁻⁴	＋1.4 −0.5	344
	65			180	120				0.08	0.1			8000	4000	6000	3.7×10⁻⁴	＋1.5 −0.6	535
	80			320	240				0.08				20000	10000	5000	1.1×10⁻³	＋1.5 −0.6	1150
	104			600	300				0.1				40000	20000	4000	4.8×10⁻³	＋2.0 −0.6	2650

■使用温度と温度補正係数

使用温度(℃)	温度補正係数
-20~30	1.00
30~40	0.80
40~60	0.70
60~100	0.55

[ ! ]カップリング用語説明は>>こちら

[ ! ]偏心・偏角・エンドプレイは単独の許容値ですので複数のミスアライメントが存在する場合、それぞれの許容値は1/2となります。
[ ! ]許容トルクは温度により変動致します。右記表の温度補正係数を掛けた値で設定してください。

型式		許容トルク (N・m)				許容偏角 (°)	許容偏心 (mm)				静的ねじりばね定数 (N・m/rad)				最高回転数 (r/min)	慣性モーメント (kg・m²)	許容エンドプレイ (mm)	質量 (g)
Type	D	BL	WH	RD	GR	許容偏角 (°)	BL	WH	RD	GR	BL	WH	RD	GR	最高回転数 (r/min)	慣性モーメント (kg・m²)	許容エンドプレイ (mm)	質量 (g)
CPJK	30	4	7.5	12.5	－	1	0.20	0.15	0.1	－	46	73	130	－	21000	5.8×10⁻⁶	＋1.0 0	45
	40	4.9	10	17	－	1	0.15	0.10	0.1	－	380	570	1200	－	15000	3.8×10⁻⁵	＋1.2 0	150
	55	－	－	60	45	1	－	－	0.06	0.09	－	－	4000	2500	7500	1.7×10⁻⁴	＋1.4 −0.5	344
	65			180	120				0.08	0.1			8000	4000	6000	3.7×10⁻⁴	＋1.5 −0.6	535
	80			320	240				0.08				20000	10000	5000	1.1×10⁻³	＋1.5 −0.6	1150
	104			600	300				0.1				40000	20000	4000	4.8×10⁻³	＋2.0 −0.6	2650

■使用温度と温度補正係数

使用温度(℃)	温度補正係数
-20~30	1.00
30~40	0.80
40~60	0.70
60~100	0.55

[ ! ]カップリング用語説明は>>こちら
[ ! ]偏心・偏角・エンドプレイは単独の許容値ですので複数のミスアライメントが存在する場合、それぞれの許容値は1/2となります。
[ ! ]許容トルクは温度により変動致します。右上表の温度補正係数を掛けた値で設定してください。
[ ! ]慣性モーメントとは、カップリングの回転慣性の大きさです。この値が大きいほど回転慣性が大きくなります。
　（モーター選定などに使われます）

TOPに戻る

使用する軸について

使用する軸の推奨公差はh7です。

回転軸	回転軸（キー溝付き）

h7軸の公差表

寸法区分		公差 (μm)
を超え	以下	公差 (μm)
‐	3	0 -10
3	6	0 -12
6	10	0 -15
10	14	0 -18
14	18	0 -18
18	24	0 -21
24	30	0 -21
30	40	0 -25

JIS B 0401-2(1998)より抜粋

TOPに戻る

キー溝寸法

軸穴径 d₁,d_2（φ)		寸法				キー呼び寸法 (bXh)
軸穴径 d₁,d_2（φ)		b		t
以上	未満	基準寸法	公差	基準寸法	公差
6	8	2	±0.0125	1.0	+0.1 0	2X2
8	10	3	±0.0125	1.4		3X3
10	12	4	±0.015	1.8		4X4
12	17	5		2.3		5X5
17	22	6		2.8		6X6
22	30	8	±0.018	3.3	+0.2 0	8X7
30	38	10	±0.018			10X8
38	44	12	±0.0215			12X8

平行キー

[ ! ]平行キーは付属いたしません。別途ご用意をお願いいたします。
[ ! ]追加工で指定できないキー溝寸法をご希望の場合は規格外品サービスへお見積りください。

TOPに戻る

カップリングの選定および取り扱い

【選定手順】
①カップリングの種類を選定

簡易選定表（各カップリングの概要や種類と特長は>>こちら）

	カップリング特性			モータ
種類	バックラッシゼロ	高トルク	許容偏心許容偏角	サーボ	ステッピングモータ小型サーボ	汎用
ディスク形	◎	◎	〇	◎	〇	×
オルダム形	×	◎	◎	×	×	◎
スリット形	◎	〇	〇	〇	◎	×

②カップリングに加わる補正トルクを計算

サーボモータ・ステッピングモータとの連結（動作制御の場合）
モータの最大トルクに補正係数を乗じて補正トルクを計算してください。
※補正係数は商品ページの製品仕様をご確認ください。
求めた補正トルクがカップリングの許容トルク（軸スリップトルク）以下に
なるように選定してください。
補正トルク＝モータ最大トルク×補正係数
汎用モータとの連結（動力伝達の場合）
※負荷トルクを算出し、その1～5倍を補正トルクとして下さい。
求めた補正トルクがカップリングの許容トルク（軸スリップトルク）以下に
なるように選定してください。

負荷トルク（N・m）＝9550 × 伝動力（kW）回転速度（r/min）
補正トルク＝負荷トルク（N・m）× 1～5倍　

③カップリングの許容値を確認
　　カタログ記載の許容値（偏角、偏心、最高回転数等）や
　　慣性モーメントが装置の条件を満足しているか確認してください。
④軸穴を選定
　　連結する軸の外径が選んだカップリングの内径範囲に含まれているか
　　確認してください。含まれていない場合は大きいサイズを選定してください。
⑤軸の締結方法を選定
　　クランプ、キー締結、面圧等用途に合わせて選定してください。
⑥最終確認
　　最後に寸法表で装置に適合しているか確認してください。

【選定例】
　　技術情報の選定解説を確認ください。>>こちら
【取り付け方法】
　　アライメント調整、取付手順などの詳細は>>こちら
【困ったときには（Q&A）】
　　選定、製品使用、取り付け、トラブルシューティングのQ&A詳細は>>こちら
【安全上の注意事項】
　装置にはカップリングを囲む保護カバーを取り付けてください。など、
　その他詳細の注意事項は>>こちらをお読みください。

TOPに戻る

追加工

■出荷日

日目出荷

[ NG ]ストーク不可
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alterations

軸穴径変更

Code

LDC（左軸）

RDC（右軸）

Spec.

指定例LDC3.175　RDC9

[ ! ]CPJ（標準穴）のみ適用

■LDC・RDCの指定範囲（1mm単位）
但し、3.175、4.5、9、12.7、15.875は適用可

NO.	LDC・RDC
14	3～6
20	5～9
30	7～14
40	10～16

[ NG ]D55～104は適用不可

\/Code

1,500

■追加工組み合わせ
●：選択　ー：非選択　不可：選択不可

型式		軸穴変更
穴タイプ	Type	LDC d1(左)	RDC d2(右)
標準穴	CPJ	●	●
		ー	●
		●	ー
		ー	ー
キー付溝穴	CPJK	不可

TOPに戻る

型番リスト

表示件数

...

型番

CPJ14-BL-[3,4,5,6]-[3,4,5,6]

CPJ14-BL-[3,4,5,6]-RDC[3-6/1]

CPJ14-BL-[3,4,5,6]-RDC[3.175,4.5]

CPJ14-BL-LDC[3-6/1]-[3,4,5,6]

CPJ14-BL-LDC[3-6/1]-RDC[3-6/1]

CPJ14-BL-LDC[3-6/1]-RDC[3.175,4.5]

CPJ14-BL-LDC[3.175,4.5]-[3,4,5,6]

CPJ14-BL-LDC[3.175,4.5]-RDC[3-6/1]

CPJ14-BL-LDC[3.175,4.5]-RDC[3.175,4.5]

CPJ14-RD-[3,4,5,6]-[3,4,5,6]

CPJ14-RD-[3,4,5,6]-RDC[3-6/1]

CPJ14-RD-[3,4,5,6]-RDC[3.175,4.5]

CPJ14-RD-LDC[3-6/1]-[3,4,5,6]

CPJ14-RD-LDC[3-6/1]-RDC[3-6/1]

CPJ14-RD-LDC[3-6/1]-RDC[3.175,4.5]

CPJ14-RD-LDC[3.175,4.5]-[3,4,5,6]

CPJ14-RD-LDC[3.175,4.5]-RDC[3-6/1]

CPJ14-RD-LDC[3.175,4.5]-RDC[3.175,4.5]

CPJ14-WH-[3,4,5,6]-[3,4,5,6]

CPJ14-WH-[3,4,5,6]-RDC[3-6/1]

CPJ14-WH-[3,4,5,6]-RDC[3.175,4.5]

CPJ14-WH-LDC[3-6/1]-[3,4,5,6]

CPJ14-WH-LDC[3-6/1]-RDC[3-6/1]

CPJ14-WH-LDC[3-6/1]-RDC[3.175,4.5]

CPJ14-WH-LDC[3.175,4.5]-[3,4,5,6]

CPJ14-WH-LDC[3.175,4.5]-RDC[3-6/1]

CPJ14-WH-LDC[3.175,4.5]-RDC[3.175,4.5]

CPJ20-BL-[5,6,6.35,7,8,9.525]-[5,6,6.35,7,8,9.525]

CPJ20-BL-[5,6,6.35,7,8,9.525]-RDC[5-9/1]

CPJ20-BL-LDC[5-9/1]-[5,6,6.35,7,8,9.525]

CPJ20-BL-LDC[5-9/1]-RDC[5-9/1]

CPJ20-RD-[5,6,6.35,7,8,9.525]-[5,6,6.35,7,8,9.525]

CPJ20-RD-[5,6,6.35,7,8,9.525]-RDC[5-9/1]

CPJ20-RD-LDC[5-9/1]-[5,6,6.35,7,8,9.525]

CPJ20-RD-LDC[5-9/1]-RDC[5-9/1]

CPJ20-WH-[5,6,6.35,7,8,9.525]-[5,6,6.35,7,8,9.525]

CPJ20-WH-[5,6,6.35,7,8,9.525]-RDC[5-9/1]

CPJ20-WH-LDC[5-9/1]-[5,6,6.35,7,8,9.525]

CPJ20-WH-LDC[5-9/1]-RDC[5-9/1]

CPJ30-BL-[7,8,9.525,10,11,12,14]-[7,8,9.525,10,11,12,14]

CPJ30-BL-[7,8,9.525,10,11,12,14]-RDC12.7

CPJ30-BL-[7,8,9.525,10,11,12,14]-RDC[7-14/1]

CPJ30-BL-LDC12.7-[7,8,9.525,10,11,12,14]

CPJ30-BL-LDC12.7-RDC12.7

CPJ30-BL-LDC12.7-RDC[7-14/1]

CPJ30-BL-LDC[7-14/1]-[7,8,9.525,10,11,12,14]

CPJ30-BL-LDC[7-14/1]-RDC12.7

CPJ30-BL-LDC[7-14/1]-RDC[7-14/1]

CPJ30-RD-[7,8,9.525,10,11,12,14]-[7,8,9.525,10,11,12,14]

CPJ30-RD-[7,8,9.525,10,11,12,14]-RDC12.7

CPJ30-RD-[7,8,9.525,10,11,12,14]-RDC[7-14/1]

CPJ30-RD-LDC12.7-[7,8,9.525,10,11,12,14]

CPJ30-RD-LDC12.7-RDC12.7

CPJ30-RD-LDC12.7-RDC[7-14/1]

CPJ30-RD-LDC[7-14/1]-[7,8,9.525,10,11,12,14]

CPJ30-RD-LDC[7-14/1]-RDC12.7

CPJ30-RD-LDC[7-14/1]-RDC[7-14/1]

CPJ30-WH-[7,8,9.525,10,11,12,14]-[7,8,9.525,10,11,12,14]

CPJ30-WH-[7,8,9.525,10,11,12,14]-RDC12.7

CPJ30-WH-[7,8,9.525,10,11,12,14]-RDC[7-14/1]

軸穴径 1 d1(またはd)

(φ)

軸穴径 2 d2(またはd)

(φ)

許容トルク（範囲）

(N・m)

外径 D

(φ)

許容トルク

(N・m)

慣性モーメント

(kg・m2)

全長

(mm)

許容偏心

(mm)

最高回転数（範囲）

(r/min)

許容エンドプレイ

(mm)

最高回転数

(r/min)

スペーサ（色選択）

軸穴形状

軸内径 d1 穴径変更 [LDC] 指定1mm単位

軸内径 d2 穴径変更 [RDC] 指定1mm単位

RoHS2（10物質）?

最小発注数量

3 ～ 6	3 ～ 6	～1.00	14	0.7	2.1×10^-7	22	0.15	10,001～20,000	+0.6/0	45000	BL(青)	標準穴	-	-	対応	1個
3 ～ 6	-	～1.00	14	0.7	2.1×10^-7	22	0.15	10,001～20,000	+0.6/0	45000	BL(青)	標準穴	-	3 ～ 6	対応	1個
3 ～ 6	-	～1.00	14	0.7	2.1×10^-7	22	0.15	10,001～20,000	+0.6/0	45000	BL(青)	標準穴	-	3.175 ～ 4.5	対応	1個
-	3 ～ 6	～1.00	14	0.7	2.1×10^-7	22	0.15	10,001～20,000	+0.6/0	45000	BL(青)	標準穴	3 ～ 6	-	対応	1個
-	-	～1.00	14	0.7	2.1×10^-7	22	0.15	10,001～20,000	+0.6/0	45000	BL(青)	標準穴	3 ～ 6	3 ～ 6	対応	1個
-	-	～1.00	14	0.7	2.1×10^-7	22	0.15	10,001～20,000	+0.6/0	45000	BL(青)	標準穴	3 ～ 6	3.175 ～ 4.5	対応	1個
-	3 ～ 6	～1.00	14	0.7	2.1×10^-7	22	0.15	10,001～20,000	+0.6/0	45000	BL(青)	標準穴	3.175 ～ 4.5	-	対応	1個
-	-	～1.00	14	0.7	2.1×10^-7	22	0.15	10,001～20,000	+0.6/0	45000	BL(青)	標準穴	3.175 ～ 4.5	3 ～ 6	対応	1個
-	-	～1.00	14	0.7	2.1×10^-7	22	0.15	10,001～20,000	+0.6/0	45000	BL(青)	標準穴	3.175 ～ 4.5	3.175 ～ 4.5	対応	1個
3 ～ 6	3 ～ 6	1.01～3.00	14	2	2.1×10^-7	22	0.1	10,001～20,000	+0.6/0	45000	RD(赤)	標準穴	-	-	対応	1個
3 ～ 6	-	1.01～3.00	14	2	2.1×10^-7	22	0.1	10,001～20,000	+0.6/0	45000	RD(赤)	標準穴	-	3 ～ 6	対応	1個
3 ～ 6	-	1.01～3.00	14	2	2.1×10^-7	22	0.1	10,001～20,000	+0.6/0	45000	RD(赤)	標準穴	-	3.175 ～ 4.5	対応	1個
-	3 ～ 6	1.01～3.00	14	2	2.1×10^-7	22	0.1	10,001～20,000	+0.6/0	45000	RD(赤)	標準穴	3 ～ 6	-	対応	1個
-	-	1.01～3.00	14	2	2.1×10^-7	22	0.1	10,001～20,000	+0.6/0	45000	RD(赤)	標準穴	3 ～ 6	3 ～ 6	対応	1個
-	-	1.01～3.00	14	2	2.1×10^-7	22	0.1	10,001～20,000	+0.6/0	45000	RD(赤)	標準穴	3 ～ 6	3.175 ～ 4.5	対応	1個
-	3 ～ 6	1.01～3.00	14	2	2.1×10^-7	22	0.1	10,001～20,000	+0.6/0	45000	RD(赤)	標準穴	3.175 ～ 4.5	-	対応	1個
-	-	1.01～3.00	14	2	2.1×10^-7	22	0.1	10,001～20,000	+0.6/0	45000	RD(赤)	標準穴	3.175 ～ 4.5	3 ～ 6	対応	1個
-	-	1.01～3.00	14	2	2.1×10^-7	22	0.1	10,001～20,000	+0.6/0	45000	RD(赤)	標準穴	3.175 ～ 4.5	3.175 ～ 4.5	対応	1個
3 ～ 6	3 ～ 6	1.01～3.00	14	1.2	2.1×10^-7	22	0.1	10,001～20,000	+0.6/0	45000	WH(白)	標準穴	-	-	対応	1個
3 ～ 6	-	1.01～3.00	14	1.2	2.1×10^-7	22	0.1	10,001～20,000	+0.6/0	45000	WH(白)	標準穴	-	3 ～ 6	対応	1個
3 ～ 6	-	1.01～3.00	14	1.2	2.1×10^-7	22	0.1	10,001～20,000	+0.6/0	45000	WH(白)	標準穴	-	3.175 ～ 4.5	対応	1個
-	3 ～ 6	1.01～3.00	14	1.2	2.1×10^-7	22	0.1	10,001～20,000	+0.6/0	45000	WH(白)	標準穴	3 ～ 6	-	対応	1個
-	-	1.01～3.00	14	1.2	2.1×10^-7	22	0.1	10,001～20,000	+0.6/0	45000	WH(白)	標準穴	3 ～ 6	3 ～ 6	対応	1個
-	-	1.01～3.00	14	1.2	2.1×10^-7	22	0.1	10,001～20,000	+0.6/0	45000	WH(白)	標準穴	3 ～ 6	3.175 ～ 4.5	対応	1個
-	3 ～ 6	1.01～3.00	14	1.2	2.1×10^-7	22	0.1	10,001～20,000	+0.6/0	45000	WH(白)	標準穴	3.175 ～ 4.5	-	対応	1個
-	-	1.01～3.00	14	1.2	2.1×10^-7	22	0.1	10,001～20,000	+0.6/0	45000	WH(白)	標準穴	3.175 ～ 4.5	3 ～ 6	対応	1個
-	-	1.01～3.00	14	1.2	2.1×10^-7	22	0.1	10,001～20,000	+0.6/0	45000	WH(白)	標準穴	3.175 ～ 4.5	3.175 ～ 4.5	対応	1個
5 ～ 9.525	5 ～ 9.525	1.01～3.00	20	1.8	1.0×10^-6	30	0.2	10,001～20,000	+0.8/0	31000	BL(青)	標準穴	-	-	対応	1個
5 ～ 9.525	-	1.01～3.00	20	1.8	1.0×10^-6	30	0.2	10,001～20,000	+0.8/0	31000	BL(青)	標準穴	-	5 ～ 9	対応	1個
-	5 ～ 9.525	1.01～3.00	20	1.8	1.0×10^-6	30	0.2	10,001～20,000	+0.8/0	31000	BL(青)	標準穴	5 ～ 9	-	対応	1個
-	-	1.01～3.00	20	1.8	1.0×10^-6	30	0.2	10,001～20,000	+0.8/0	31000	BL(青)	標準穴	5 ～ 9	5 ～ 9	対応	1個
5 ～ 9.525	5 ～ 9.525	3.01～5.00	20	5	1.0×10^-6	30	0.1	10,001～20,000	+0.8/0	31000	RD(赤)	標準穴	-	-	対応	1個
5 ～ 9.525	-	3.01～5.00	20	5	1.0×10^-6	30	0.1	10,001～20,000	+0.8/0	31000	RD(赤)	標準穴	-	5 ～ 9	対応	1個
-	5 ～ 9.525	3.01～5.00	20	5	1.0×10^-6	30	0.1	10,001～20,000	+0.8/0	31000	RD(赤)	標準穴	5 ～ 9	-	対応	1個
-	-	3.01～5.00	20	5	1.0×10^-6	30	0.1	10,001～20,000	+0.8/0	31000	RD(赤)	標準穴	5 ～ 9	5 ～ 9	対応	1個
5 ～ 9.525	5 ～ 9.525	1.01～3.00	20	3	1.0×10^-6	30	0.15	10,001～20,000	+0.8/0	31000	WH(白)	標準穴	-	-	対応	1個
5 ～ 9.525	-	1.01～3.00	20	3	1.0×10^-6	30	0.15	10,001～20,000	+0.8/0	31000	WH(白)	標準穴	-	5 ～ 9	対応	1個
-	5 ～ 9.525	1.01～3.00	20	3	1.0×10^-6	30	0.15	10,001～20,000	+0.8/0	31000	WH(白)	標準穴	5 ～ 9	-	対応	1個
-	-	1.01～3.00	20	3	1.0×10^-6	30	0.15	10,001～20,000	+0.8/0	31000	WH(白)	標準穴	5 ～ 9	5 ～ 9	対応	1個
7 ～ 14	7 ～ 14	3.01～5.00	30	4	5.9×10^-6	35	0.2	10,001～20,000	+1.0/0	21000	BL(青)	標準穴	-	-	対応	1個
7 ～ 14	-	3.01～5.00	30	4	5.9×10^-6	35	0.2	10,001～20,000	+1.0/0	21000	BL(青)	標準穴	-	12.7	対応	1個
7 ～ 14	-	3.01～5.00	30	4	5.9×10^-6	35	0.2	10,001～20,000	+1.0/0	21000	BL(青)	標準穴	-	7 ～ 14	対応	1個
-	7 ～ 14	3.01～5.00	30	4	5.9×10^-6	35	0.2	10,001～20,000	+1.0/0	21000	BL(青)	標準穴	12.7	-	対応	1個
-	-	3.01～5.00	30	4	5.9×10^-6	35	0.2	10,001～20,000	+1.0/0	21000	BL(青)	標準穴	12.7	12.7	対応	1個
-	-	3.01～5.00	30	4	5.9×10^-6	35	0.2	10,001～20,000	+1.0/0	21000	BL(青)	標準穴	12.7	7 ～ 14	対応	1個
-	7 ～ 14	3.01～5.00	30	4	5.9×10^-6	35	0.2	10,001～20,000	+1.0/0	21000	BL(青)	標準穴	7 ～ 14	-	対応	1個
-	-	3.01～5.00	30	4	5.9×10^-6	35	0.2	10,001～20,000	+1.0/0	21000	BL(青)	標準穴	7 ～ 14	12.7	対応	1個
-	-	3.01～5.00	30	4	5.9×10^-6	35	0.2	10,001～20,000	+1.0/0	21000	BL(青)	標準穴	7 ～ 14	7 ～ 14	対応	1個
7 ～ 14	7 ～ 14	10.01～20.00	30	12.5	5.9×10^-6	35	0.1	10,001～20,000	+1.0/0	21000	RD(赤)	標準穴	-	-	対応	1個
7 ～ 14	-	10.01～20.00	30	12.5	5.9×10^-6	35	0.1	10,001～20,000	+1.0/0	21000	RD(赤)	標準穴	-	12.7	対応	1個
7 ～ 14	-	10.01～20.00	30	12.5	5.9×10^-6	35	0.1	10,001～20,000	+1.0/0	21000	RD(赤)	標準穴	-	7 ～ 14	対応	1個
-	7 ～ 14	10.01～20.00	30	12.5	5.9×10^-6	35	0.1	10,001～20,000	+1.0/0	21000	RD(赤)	標準穴	12.7	-	対応	1個
-	-	10.01～20.00	30	12.5	5.9×10^-6	35	0.1	10,001～20,000	+1.0/0	21000	RD(赤)	標準穴	12.7	12.7	対応	1個
-	-	10.01～20.00	30	12.5	5.9×10^-6	35	0.1	10,001～20,000	+1.0/0	21000	RD(赤)	標準穴	12.7	7 ～ 14	対応	1個
-	7 ～ 14	10.01～20.00	30	12.5	5.9×10^-6	35	0.1	10,001～20,000	+1.0/0	21000	RD(赤)	標準穴	7 ～ 14	-	対応	1個
-	-	10.01～20.00	30	12.5	5.9×10^-6	35	0.1	10,001～20,000	+1.0/0	21000	RD(赤)	標準穴	7 ～ 14	12.7	対応	1個
-	-	10.01～20.00	30	12.5	5.9×10^-6	35	0.1	10,001～20,000	+1.0/0	21000	RD(赤)	標準穴	7 ～ 14	7 ～ 14	対応	1個
7 ～ 14	7 ～ 14	5.01～10.00	30	7.5	5.9×10^-6	35	0.15	10,001～20,000	+1.0/0	21000	WH(白)	標準穴	-	-	対応	1個
7 ～ 14	-	5.01～10.00	30	7.5	5.9×10^-6	35	0.15	10,001～20,000	+1.0/0	21000	WH(白)	標準穴	-	12.7	対応	1個
7 ～ 14	-	5.01～10.00	30	7.5	5.9×10^-6	35	0.15	10,001～20,000	+1.0/0	21000	WH(白)	標準穴	-	7 ～ 14	対応	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報
納期・価格

基本情報

高トルクで振動吸収性のフレキシブルカップリング。
【特長】
・ジョータイプのフレキシブルカップリング。
・タイトフィットは、低トルクにおいてバックラッシュ0ゼロの伝達ができる。
・イージーフィットは、ハブの組み立て・分割が簡単。・すぐれたフレキシビリティ。偏心・偏角に加え、ねじれ振動も吸収。・電気絶縁性があり抵抗値 : 2MΩ以上。・スリーブ硬度は4種類。トルク・ミスアライメントなど、使用条件に合わせて選定。【用途】・搬送装置 / 攪拌機 / 送風機 / ポンプ / ディスペンサなどに。

ご注意

長さ等、ご希望の寸法が無い場合はカタログ規格外品サービスへお問合せ下さい。製作の可否を含めお見積りします。
PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■数量スライド価格（1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1～9	10～12	13・14	15～20	21～
値引率	基準単価	5%	10%	18%	お見積り

表示数量超えはWOSにてご確認ください。

納期

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
回転軸　ツバ付き　軸端形状組合せタイプ
ツバ部を抑え機構とすることで、部品数を削減し、コンパクトに位置決めすることが可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

カップリング　ジョー形　セットスクリュータイプのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

特殊機械の駆動系改造工事に使用しました

満足度：5.02022/10/13

お客様から注文を受けた特殊機械の駆動系の改造工事に使用しました。特に問題なく使用出来ています。紙のカタログを使い、改造工...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qスペーサーは中空で、軸を通せますか。

スペーサーは中空ではない為通せません。

Qd1およびｄ2の寸法公差を教えて下さい。

H8になります。（スリット加工前）

この商品を見た人は、こんな商品も見ています

	今見ている商品カップリング　ジョー形　セットスクリュータイプ	ジョー形カップリングセットスクリュータイプ SJCシリーズ	クッション形カップリングセットスクリュータイプ/クランピング	カップリング　ジョースパイダ形セットスクリュー・キー溝タイプ	カップリング　ジョー形　クランピングタイプ	ジョー形カップリングクランピングタイプ SJCM
メーカー	ミスミ	SUNGIL（ソンイル）	ミスミ	ミスミ	ミスミ	SUNGIL（ソンイル）
通常価格	-	1,507円 -	-	-	-	4,341円 -
通常出荷日	3日目〜	在庫品1日目〜	5日目	在庫品1日目〜	3日目〜	在庫品1日目〜
シリーズ	ジョー形	ジョータイプ	ジョー形	ジョー・スパイダ形	ジョー形	ジョータイプ
種類	本体	本体	本体	本体	本体	本体
用途	標準	サーボモータ	標準	標準	標準	サーボモータ
本体材質	アルミニウム	アルミニウム	アルミニウム	鉄系焼結合金	アルミニウム	アルミニウム
許容ミスアラインメント	偏角 / 偏心 / エンドプレイ	偏角 / 偏心 / エンドプレイ	偏角 / 偏心 / エンドプレイ	偏角 / 偏心 / エンドプレイ	偏角 / 偏心 / エンドプレイ	偏角 / 偏心 / エンドプレイ

この商品に関連するミスミユニット事例その他の事例を探す

ジョー形カップリングカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

ジョー形カップリングに関連する通販・販売特集

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

軸穴径 1 d1(またはd)(φ)

軸穴径 2 d2(またはd)(φ)

許容トルク（範囲）(N・m)

外径 D(φ)

許容トルク(N・m)

慣性モーメント(kg・m2)

全長(mm)

許容偏心(mm)

最高回転数（範囲）(r/min)

許容エンドプレイ(mm)

最高回転数(r/min)

スペーサ（色選択）

軸穴形状

軸内径 d1 穴径変更 [LDC] 指定1mm単位

軸内径 d2 穴径変更 [RDC] 指定1mm単位

タイプ

CAD

出荷日

カップリング ジョー形 セットスクリュータイプ

外形図・規格表

外形図

規格表

使用する軸について

キー溝寸法

カップリングの選定および取り扱い

追加工

関連リンク

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

カタログ

商品担当おすすめ

よくあるご質問（FAQ）

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

ジョー形カップリングカテゴリの売れ筋ランキング

ジョー形カップリングに関連する通販・販売特集

技術サポート窓口

chemSHERPA

カップリング　ジョー形　セットスクリュータイプ

この商品に関連するミスミユニット事例その他の事例を探す
