ミニチュアカムフォロア
- 数量スライド割引
- 納期短縮
- 当日出荷可能
- 通常単価(税別)
- 2,800円～8,190円
- 税込単価
- 3,080円～9,009円
【特長】最小外径Φ5～ご用意しております。材質はスチール、ステンレスからお選び...
詳細情報を確認するご注意
- 【仕様変更】25年12月より順次、一部商品の材質・外観・梱包仕様が変更になります。詳細と対象型番はこちらをご確認ください。変更前後の商品が混在してお手元に届く可能性がありますが、使用上問題はございません。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

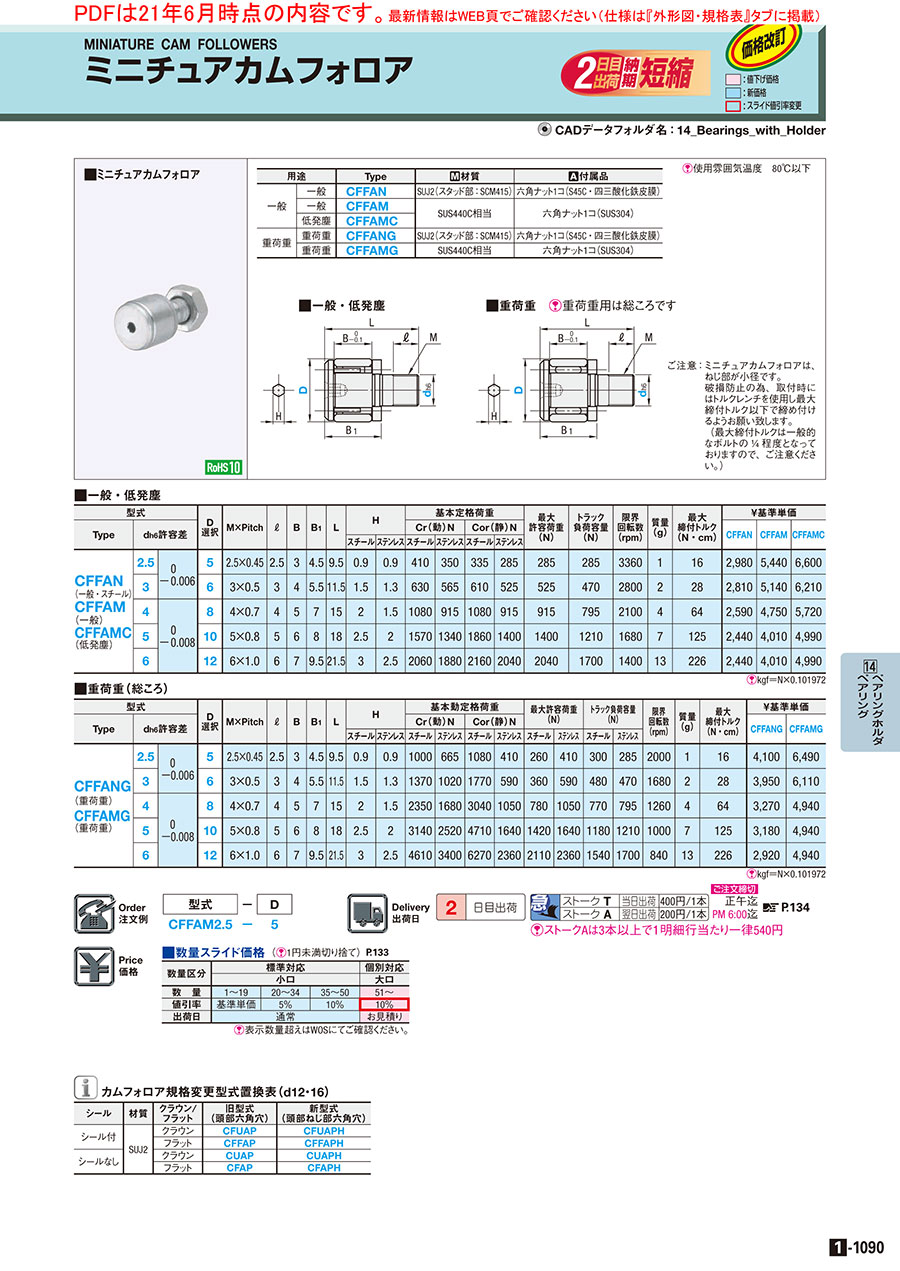

外形図・規格表
外形図
ご注意：ミニチュアカムフォロアは、ねじ部が小径です。
破損防止の為、取付時にはトルクレンチを使用し最大締付トルク以下で締め付けるようお願い致します。
（最大締付トルクは一般的なボルトの ¹⁄₄ 程度となっておりますので、ご注意ください。）
[ ! ]使用雰囲気温度 80℃以下
商品仕様
| 用途 | Type | [ M ]材質 | [ A ]付属品 | |
| 一般 | 一般 | CFFAN | SUJ2*1(スタッド部：SCM材) | 六角ナット1コ(S45C*2・四三酸化鉄皮膜) |
| 一般 | CFFAM | SUS440C相当 | 六角ナット1コ(SUS304) | |
| 低発塵 | CFFAMC | |||
| 重荷重 | 重荷重 | CFFANG | SUJ2*1(スタッド部：SCM材) | 六角ナット1コ(S45C*2・四三酸化鉄皮膜) |
| 重荷重 | CFFAMG | SUS440C相当 | 六角ナット1コ(SUS304) | |
規格表
| 型式 | − | D |
| CFFAM2.5 | − | 5 |
一般・低発塵
・下表の価格表は23年4月時点の情報になります。・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | D 選択 | M×Pitch | ℓ | B | B1 | L | H | 基本定格荷重 | 最大 許容荷重 (N) | トラック 負荷容量 (N) | 限界 回転数 (rpm) | 質量 (g) | 最大 締付トルク (N・cm) | ￥基準単価 | ||||||||
| Type | dh6許容差 | Cr(動)N | Cor(静)N | CFFAN | CFFAM | CFFAMC | ||||||||||||||||
| スチール | ステンレス | スチール | ステンレス | スチール | ステンレス | |||||||||||||||||
| CFFAN (一般・スチール) CFFAM (一般) CFFAMC (低発塵) | 2.5 | 0 － 0.006 | 5 | 2.5×0.45 | 2.5 | 3 | 4.5 | 9.5 | 0.9 | 0.9 | 410 | 350 | 335 | 285 | 285 | 285 | 3360 | 1 | 16 | 3,130 | 5,710 | 6,930 |
| 3 | 6 | 3×0.5 | 3 | 4 | 5.5 | 11.5 | 1.5 | 1.3 | 630 | 565 | 610 | 525 | 525 | 470 | 2800 | 2 | 28 | 2,950 | 5,400 | 6,520 | ||
| 4 | 0 － 0.008 | 8 | 4×0.7 | 4 | 5 | 7 | 15 | 2 | 1.5 | 1080 | 915 | 1080 | 915 | 915 | 795 | 2100 | 4 | 64 | 2,720 | 4,990 | 6,010 | |
| 5 | 10 | 5×0.8 | 5 | 6 | 8 | 18 | 2.5 | 2 | 1570 | 1340 | 1860 | 1400 | 1400 | 1210 | 1680 | 7 | 125 | 2,560 | 4,210 | 5,240 | ||
| 6 | 12 | 6×1.0 | 6 | 7 | 9.5 | 21.5 | 3 | 2.5 | 2060 | 1880 | 2160 | 2040 | 2040 | 1700 | 1400 | 13 | 226 | 2,560 | 4,210 | 5,240 | ||
重荷重（総ころ）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | D 選択 | M×Pitch | ℓ | B | B1 | L | H | 基本動定格荷重 | 最大許容荷重 (N) | トラック負荷容量 (N) | 限界 回転数 (rpm) | 質量 (g) | 最大 締付トルク (N・cm) | ￥基準単価 | |||||||||
| Type | dh6許容差 | Cr(動)N | Cor(静)N | CFFANG | CFFAMG | ||||||||||||||||||
| スチール | ステンレス | スチール | ステンレス | スチール | ステンレス | スチール | ステンレス | スチール | ステンレス | ||||||||||||||
| CFFANG (重荷重) CFFAMG (重荷重) | 2.5 | 0 −0.006 | 5 | 2.5×0.45 | 2.5 | 3 | 4.5 | 9.5 | 0.9 | 0.9 | 1000 | 665 | 1080 | 410 | 260 | 410 | 300 | 285 | 2000 | 1 | 16 | 4,740 | 7,490 |
| 3 | 6 | 3×0.5 | 3 | 4 | 5.5 | 11.5 | 1.5 | 1.3 | 1370 | 1020 | 1770 | 590 | 360 | 590 | 480 | 470 | 1680 | 2 | 28 | 4,560 | 7,060 | ||
| 4 | 0 −0.008 | 8 | 4×0.7 | 4 | 5 | 7 | 15 | 2 | 1.5 | 2350 | 1680 | 3040 | 1050 | 780 | 1050 | 770 | 795 | 1260 | 4 | 64 | 3,770 | 5,700 | |
| 5 | 10 | 5×0.8 | 5 | 6 | 8 | 18 | 2.5 | 2 | 3140 | 2520 | 4710 | 1640 | 1420 | 1640 | 1180 | 1210 | 1000 | 7 | 125 | 3,660 | 5,700 | ||
| 6 | 12 | 6×1.0 | 6 | 7 | 9.5 | 21.5 | 3 | 2.5 | 4610 | 3400 | 6270 | 2360 | 2110 | 2360 | 1540 | 1700 | 840 | 13 | 226 | 3,370 | 5,700 | ||
注意・禁止事項
取付穴の推奨はめあい
| 軸受の形式 | 取付穴の公差域クラス | ||||
| 標準カムフォロア | H7 | ||||
| ミニチュアカムフォロア | H6 |
スタッドボルトの締付トルク
カムフォロアを取付ける際、トルクレンチを使用し、ねじの最大締付トルク値を超えないで下さい。
ねじ部が破損する恐れがあります。
標準カムフォロア
| dh7 | 最大締付トルク N･m | ||
| 3 | 0.392 | ||
| 4 | 0.98 | ||
| 5 | 1.96 | ||
| 6 | 2.94 | ||
| 8 | 7.84 | ||
| 10 | 16.7 | ||
| 12 | 29.4 | ||
| 16 | 70.6 | ||
| 18 | 98 | ||
| 20 | 137 | ||
ミニチュアカムフォロア
| dh7 | 最大締付トルク N･cm | ||
| 2.5 | 16 | ||
| 3 | 28 | ||
| 4 | 64 | ||
| 5 | 125 | ||
| 6 | 226 | ||
＜取付例＞
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
価格が安い代替相当品
|
|---|
6,250円 ( 6,875円 ) | 在庫品1日目当日出荷可能 |
|
5,910円 ( 6,501円 ) | 在庫品1日目当日出荷可能 |
- |
5,460円 ( 6,006円 ) | 在庫品1日目当日出荷可能 |
|
4,610円 ( 5,071円 ) | 在庫品1日目当日出荷可能 |
|
4,610円 ( 5,071円 ) | 在庫品1日目当日出荷可能 |
- |
7,580円 ( 8,338円 ) | 在庫品1日目当日出荷可能 |
- |
7,130円 ( 7,843円 ) | 在庫品1日目当日出荷可能 |
- |
6,570円 ( 7,227円 ) | 在庫品1日目当日出荷可能 |
- |
5,730円 ( 6,303円 ) | 在庫品1日目当日出荷可能 |
- |
5,730円 ( 6,303円 ) | 在庫品1日目当日出荷可能 |
- |
8,190円 ( 9,009円 ) | 在庫品1日目当日出荷可能 |
- |
7,720円 ( 8,492円 ) | 在庫品1日目当日出荷可能 |
- |
6,240円 ( 6,864円 ) | 在庫品1日目当日出荷可能 |
- |
6,240円 ( 6,864円 ) | 在庫品1日目当日出荷可能 |
- |
6,240円 ( 6,864円 ) | 在庫品1日目当日出荷可能 |
- |
3,420円 ( 3,762円 ) | 在庫品1日目当日出荷可能 |
|
3,230円 ( 3,553円 ) | 在庫品1日目当日出荷可能 |
|
2,980円 ( 3,278円 ) | 在庫品1日目当日出荷可能 |
|
2,800円 ( 3,080円 ) | 在庫品1日目当日出荷可能 |
|
2,800円 ( 3,080円 ) | 在庫品1日目当日出荷可能 |
- |
4,720円 ( 5,192円 ) | 在庫品1日目当日出荷可能 |
- |
4,540円 ( 4,994円 ) | 在庫品1日目当日出荷可能 |
- |
3,750円 ( 4,125円 ) | 在庫品1日目当日出荷可能 |
- |
3,650円 ( 4,015円 ) | 在庫品1日目当日出荷可能 |
- |
3,360円 ( 3,696円 ) | 在庫品1日目当日出荷可能 |
- |
詳細情報
基本情報
【特長】最小外径Φ5～ご用意しております。材質はスチール、ステンレスからお選びいただけます。
ご注意
- 【仕様変更】25年12月より順次、一部商品の材質・外観・梱包仕様が変更になります。詳細と対象型番はこちらをご確認ください。変更前後の商品が混在してお手元に届く可能性がありますが、使用上問題はございません。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
