カムフォロア 頭部六角穴付 フラットタイプ

カムフォロア 頭部六角穴付 フラットタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引

スタッド頭部に六角穴がついたタイプです。六角レンチを使って取付ができます。51個~20%OFFになりました。

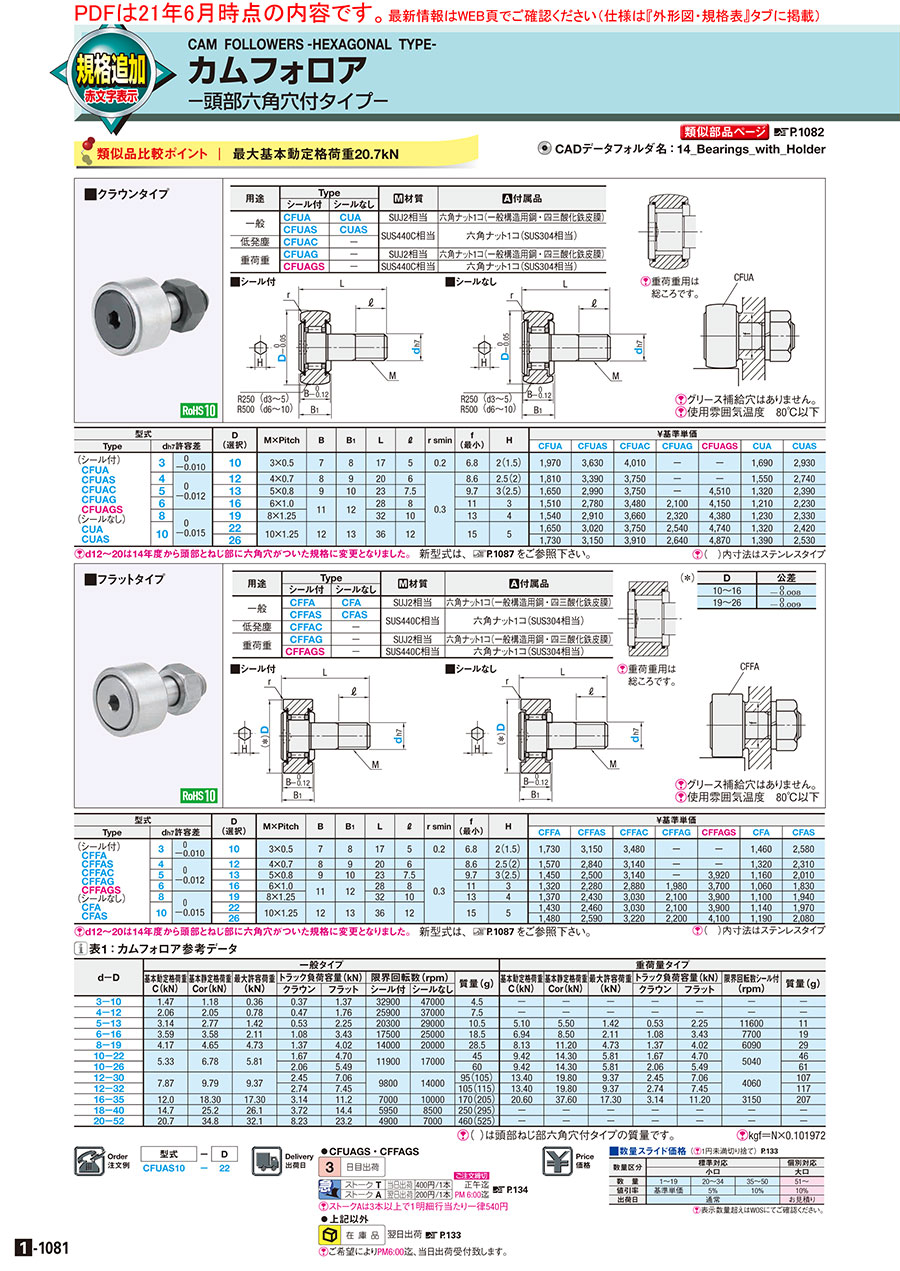

カムフォロア 頭部六角穴付 フラットタイプ:関連画像
用途 Type 材質 付属品
シール付 シールなし
一般 CFFA CFA SUJ2 六角ナット1コ(S45C・四三酸化鉄皮膜)
CFFAS CFAS SUS440C相当 六角ナット1コ(SUS304)
低発塵 CFFAC
重荷重 CFFAG SUJ2 六角ナット1コ(S45C・四三酸化鉄皮膜)

規格表

型式 D
CFUAS10 22
型式 D
(選択)
M×Pitch B B1 L r f
(最小)
H ¥基準単価
Type dh7許容差 CFFA CFFAS CFFAC CFFAG CFA CFAS
(シール付)
CFFA
CFFAS
CFFAC
CFFAG
(シールなし)
CFA
CFAS
3  0
−0.01
10 3×0.5 7 8 17 5 0.3 6.8 2(1.5) 1,660 2,930 3,170 1,460 2,580
4  0
−0.012
12 4×0.7 8 9 20 6 0.5 8.6 2.5(2) 1,500 2,630 2,860 1,320 2,310
5 13 5×0.8 9 10 23 7.5 9.7 3(2.5) 1,320 2,280 2,860 1,160 2,010
6 16 6×1.0 11 12 28 9 11 3 1,200 2,080 2,620 1,980 1,060 1,830
8  0
−0.015
19 8×1.25 32 11 13 4 1,250 2,210 2,760 2,100 1,100 1,940
10 22 10×1.25 12 13 36 13 1 15 5 1,300 2,240 2,760 2,100 1,140 1,970
26 1,350 2,360 2,930 2,200 1,190 2,080
d12〜20は14年度から頭部とねじ部に六角穴がついた規格に変更となりました。 新型式は、P.1077 をご参照下さい。
( )内寸法はステンレスタイプ
カムフォロア 頭部六角穴付 フラットタイプ:関連画像表1:カムフォロア参考データ
d−D 一般タイプ 重荷量タイプ
基本動定格
荷重
C(kN)
基本静定格
荷重
Cor(kN)
最大許容
荷重
(kN)
トラック負荷
容量(kN)
限界回転数(rpm) 質量(g) 基本動定格
荷重
C(kN)
基本静定格
荷重
Cor(kN)
最大許容
荷重
(kN)
トラック負荷
容量(kN)
限界回転数
シール付
(rpm)
質量(g)
シール付 シールなし
クラウン フラット クラウン フラット
3−10 1.47 1.18 0.36 0.37 1.37 32900 47000 4.5
4−12 2.06 2.05 0.78 0.47 1.76 25900 37000 7.5
5−13 3.14 2.77 1.42 0.53 2.25 20300 29000 10.5
6−16 3.59 3.58 2.11 1.08 3.43 17500 25000 18.5 6.94 8.5 2.11 1.08 3.43 7700 19
8−19 4.17 4.65 4.73 1.37 4.02 14000 20000 28.5 8.13 11.2 4.73 1.37 4.02 6090 29
10−22 5.33 6.78 5.81 1.67 4.7 11900 17000 45 9.42 14.3 5.81 1.67 4.7 5040 46
10−26 2.06 5.49 60 2.06 5.49 61
12−30 7.87 9.79 9.37 2.45 7.06 9800 14000 105 13.4 19.8 9.37 2.45 7.06 4060 107
12−32 2.74 7.45 115 2.74 7.45 117
16−35 12 18.3 17.3 3.14 11.2 7000 10000 205 20.6 37.6 17.3 3.14 11.2 3150 207
18−40 14.7 25.2 26.1 3.72 14.4 5950 8500 295 25.2 51.3 26.1 3.72 14.4 2660 300
20-47 20.7 34.8 32.1 7.15 21 4900 7000 450 33.2 64.8 32.1 7.15 21 2380 455
20−52 8.23 23.2 525 8.23 23.2 530
24-62 30.6 53.2 49.5 10.5 34.2 4550 6500 915 46.7 92.9 49.5 10.5 34.2 2030 925
24-72 12.9 39.8 1150 12.9 39.8 1160
30-80 45.4 87.6 73.7 14.9 52.6 3500 5000 1880 67.6 145 73.7 14.9 52.6 1610 1890
30-85 16.1 56 1950 16.1 56 1960
30-90 17.3 59.3 2000 17.3 59.3 2010
( )は頭部ねじ部六角穴付タイプの質量です。
kgf=N×0.101972

3Dプレビュー生成型番

  • ※型番が未確定のためサンプル型番で表示しています。
    左部の「仕様・寸法の指定」から選定し、型番を確定頂くことで、指定寸法の3Dプレビューを表示することができます。
Loading...
型番
CFA3-10
CFA4-12
CFA5-13
CFA6-16
CFA8-19
CFA10-22
CFA10-26
CFAS3-10
CFAS4-12
CFAS5-13
CFAS6-16
CFAS8-19
CFAS10-22
CFAS10-26
CFFA3-10
CFFA4-12
CFFA5-13
CFFA6-16
CFFA8-19
CFFA10-22
CFFA10-26
CFFAC3-10
CFFAC4-12
CFFAC5-13
CFFAC6-16
CFFAC8-19
CFFAC10-22
CFFAC10-26
CFFAG6-16
CFFAG8-19
CFFAG10-22
CFFAG10-26
CFFAS3-10
CFFAS4-12
CFFAS5-13
CFFAS6-16
CFFAS8-19
CFFAS10-22
CFFAS10-26
型番通常単価最小発注数量スライド値引通常
出荷日
RoHS外径 D
(φ)
幅 B
(mm)
スタッドネジ部呼び (M)
(mm)
材質 ころ案内方式 基本定格荷重 Cr(動)
(kN)
基本定格荷重 Cor(静)
(kN)
許容回転数
(rpm)
シール 用途

1,460円

1個あり 在庫品1日目(当日可能) 対応107M3×0.5[炭素鋼] SUJ2保持器付1.471.1847000なし一般

1,320円

1個あり 在庫品1日目(当日可能) 対応128M4×0.7[炭素鋼] SUJ2保持器付2.062.0537000なし一般

1,160円

1個あり 在庫品1日目(当日可能) 対応139M5×0.8[炭素鋼] SUJ2保持器付3.142.7729000なし一般

1,060円

1個あり 在庫品1日目(当日可能) 対応1611M6×1.0[炭素鋼] SUJ2保持器付3.593.5825000なし一般

1,100円

1個あり 在庫品1日目(当日可能) 対応1911M8×1.25[炭素鋼] SUJ2保持器付4.174.6520000なし一般

1,140円

1個あり 在庫品1日目(当日可能) 対応2212M10×1.25[炭素鋼] SUJ2保持器付5.336.7817000なし一般

1,190円

1個あり 在庫品1日目(当日可能) 対応2612M10×1.25[炭素鋼] SUJ2保持器付5.336.7817000なし一般

2,580円

1個あり 在庫品1日目(当日可能) 対応107M3×0.5[ステンレス鋼] SUS440C保持器付1.471.1847000なし一般

2,310円

1個あり 在庫品1日目(当日可能) 対応128M4×0.7[ステンレス鋼] SUS440C保持器付2.062.0537000なし一般

2,010円

1個あり 在庫品1日目(当日可能) 対応139M5×0.8[ステンレス鋼] SUS440C保持器付3.142.7729000なし一般

1,830円

1個あり 在庫品1日目(当日可能) 対応1611M6×1.0[ステンレス鋼] SUS440C保持器付3.593.5825000なし一般

1,940円

1個あり 在庫品1日目(当日可能) 対応1911M8×1.25[ステンレス鋼] SUS440C保持器付4.174.6520000なし一般

1,970円

1個あり 在庫品1日目(当日可能) 対応2212M10×1.25[ステンレス鋼] SUS440C保持器付5.336.7817000なし一般

2,080円

1個あり 在庫品1日目(当日可能) 対応2612M10×1.25[ステンレス鋼] SUS440C保持器付5.336.7817000なし一般

1,660円

1個あり 在庫品1日目(当日可能) 対応107M3×0.5[炭素鋼] SUJ2保持器付1.471.1832900あり一般

1,500円

1個あり 在庫品1日目(当日可能) 対応128M4×0.7[炭素鋼] SUJ2保持器付2.062.0525900あり一般

1,320円

1個あり 在庫品1日目(当日可能) 対応139M5×0.8[炭素鋼] SUJ2保持器付3.142.7720300あり一般

1,200円

1個あり 在庫品1日目(当日可能) 対応1611M6×1.0[炭素鋼] SUJ2保持器付3.593.5817500あり一般

1,250円

1個あり 在庫品1日目(当日可能) 対応1911M8×1.25[炭素鋼] SUJ2保持器付4.174.6514000あり一般

1,300円

1個あり 在庫品1日目(当日可能) 対応2212M10×1.25[炭素鋼] SUJ2保持器付5.336.7811900あり一般

1,350円

1個あり 在庫品1日目(当日可能) 対応2612M10×1.25[炭素鋼] SUJ2保持器付5.336.7811900あり一般

3,170円

1個あり 在庫品1日目(当日可能) 対応107M3×0.5[ステンレス鋼] SUS440C保持器付1.471.1832900あり低発塵

2,860円

1個あり 在庫品1日目(当日可能) 対応128M4×0.7[ステンレス鋼] SUS440C保持器付2.062.0525900あり低発塵

2,860円

1個あり 在庫品1日目(当日可能) 対応139M5×0.8[ステンレス鋼] SUS440C保持器付3.142.7720300あり低発塵

2,620円

1個あり 在庫品1日目(当日可能) 対応1611M6×1.0[ステンレス鋼] SUS440C保持器付3.593.5817500あり低発塵

2,760円

1個あり 在庫品1日目(当日可能) 対応1911M8×1.25[ステンレス鋼] SUS440C保持器付4.174.6514000あり低発塵

2,760円

1個あり 在庫品1日目(当日可能) 対応2212M10×1.25[ステンレス鋼] SUS440C保持器付5.336.7811900あり低発塵

2,930円

1個あり 在庫品1日目(当日可能) 対応2612M10×1.25[ステンレス鋼] SUS440C保持器付5.336.7811900あり低発塵

1,980円

1個あり 在庫品1日目(当日可能) 対応1611M6×1.0[炭素鋼] SUJ2総ころ6.948.54400あり重荷重

2,100円

1個あり 在庫品1日目(当日可能) 対応1911M8×1.25[炭素鋼] SUJ2総ころ8.1311.23480あり重荷重

2,100円

1個あり 在庫品1日目(当日可能) 対応2212M10×1.25[炭素鋼] SUJ2総ころ9.4214.32880あり重荷重

2,200円

1個あり 在庫品1日目(当日可能) 対応2612M10×1.25[炭素鋼] SUJ2総ころ9.4214.32880あり重荷重

2,930円

1個あり 在庫品1日目(当日可能) 対応107M3×0.5[ステンレス鋼] SUS440C保持器付1.471.1832900あり一般

2,630円

1個あり 在庫品1日目(当日可能) 対応128M4×0.7[ステンレス鋼] SUS440C保持器付2.062.0525900あり一般

2,280円

1個あり 在庫品1日目(当日可能) 対応139M5×0.8[ステンレス鋼] SUS440C保持器付3.142.7720300あり一般

2,080円

1個あり 在庫品1日目(当日可能) 対応1611M6×1.0[ステンレス鋼] SUS440C保持器付3.593.5817500あり一般

2,210円

1個あり 在庫品1日目(当日可能) 対応1911M8×1.25[ステンレス鋼] SUS440C保持器付4.174.6514000あり一般

2,240円

1個あり 在庫品1日目(当日可能) 対応2212M10×1.25[ステンレス鋼] SUS440C保持器付5.336.7811900あり一般

2,360円

1個あり 在庫品1日目(当日可能) 対応2612M10×1.25[ステンレス鋼] SUS440C保持器付5.336.7811900あり一般

Loading...

  1. 1

価格表

数量スライド価格1円未満切り捨て) P.127
数量区分 標準対応 個別対応
小口 大口
数 量 1〜19 20〜34 35〜50 51~
値引率 基準単価 5% 10% 20%
出荷日 通常 お見積り
表示数量超えはWOSにてご確認ください。

納期

カムフォロア 頭部六角穴付 フラットタイプ:関連画像


出荷日については、コチラをご覧ください。

仕様・概要

カムフォロア 頭部六角穴付 フラットタイプ:関連画像


基本情報

分類 カムフォロア ローラ種類 フラットタイプ 締結方式 頭部六角穴付
ローラ外周 なし カムフォロア種類 標準タイプ サイズ規格 メートル系
あり

カムフォロア 頭部六角穴付 フラットタイプのレビュー

評価 3.0 平均 3.0 (1件のレビュー) レビューを書く
  • タクト0.3秒の検査機のカム用2016/08/20
    評価 3.03.00人の方が、「このレビューが参考になった」と投票しています。
    最大スピードにしても問題なく長寿命で静かに動作しています
    T社のものと比較しても寸法、品質ともに同等です
