ベアリングホルダセット ボトムマウント
- 環境対応
- RoHS対応（10物質）
- 本体 形状
- ボトムマウント
- ベアリング 個数
- シングル
- 使用ベアリング
- 深溝玉軸受
- 止め輪
- あり
- 材質証明書
- 対象
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が930型番あります。

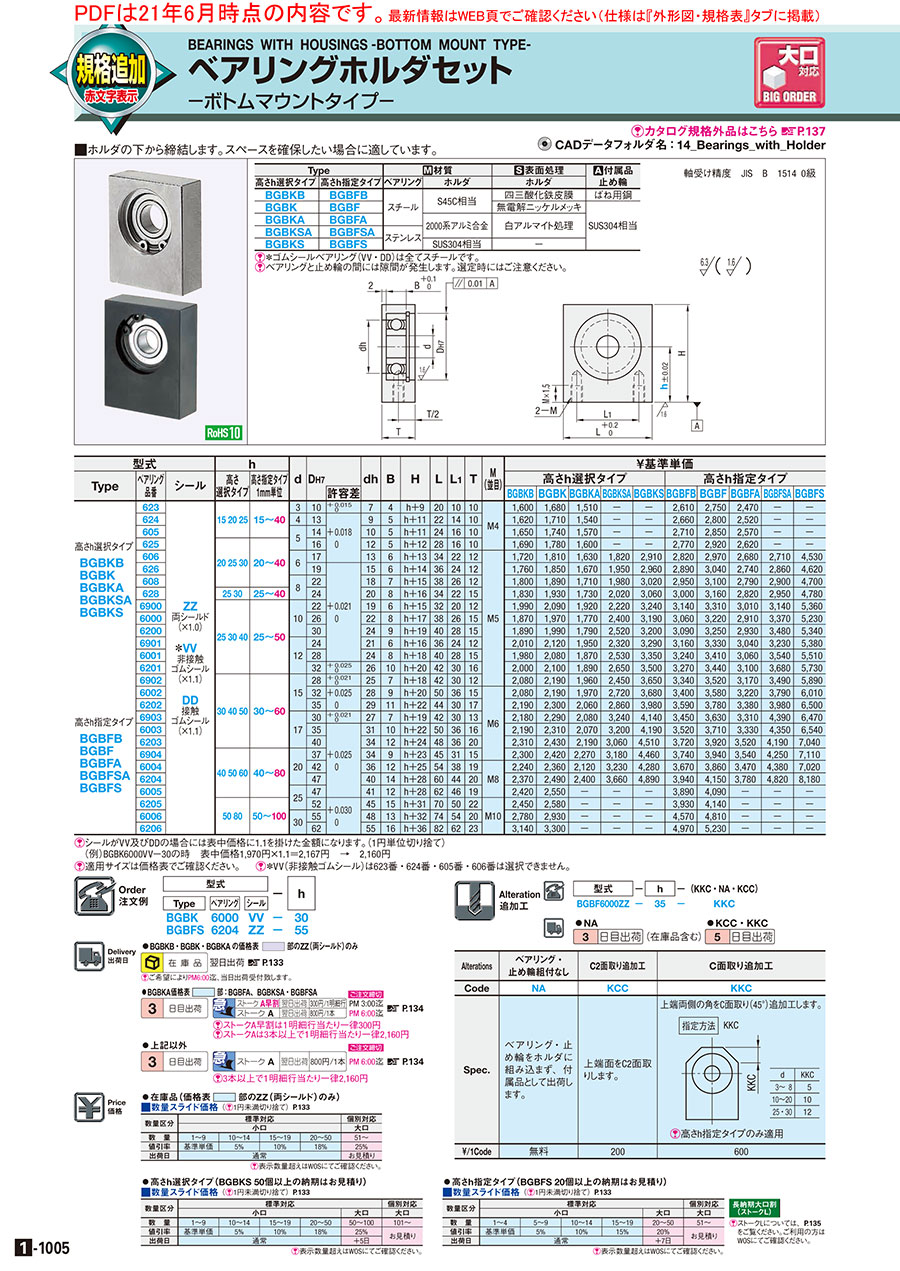

外形図・規格表
軸受け精度 JIS B 1514 0級
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、めねじ深さ、2mm寸法公差は除く。
[ ! ]＊ゴムシールベアリング（VV・DD）は全てスチールです。
[ ! ]ベアリングと止め輪の間には隙間が発生します。選定時にはご注意ください。
軸受け精度 JIS B 1514 0級
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、めねじ深さ、2mm寸法公差は除く。
| Type | [ M ]材質 | [ S ]表面処理 | [ A ]付属品 | ||
| 高さh選択タイプ | 高さh指定タイプ | ベアリング | ホルダ | ホルダ | 止め輪 |
| BGBKB | BGBFB | スチール | S45C相当 | 四三酸化鉄皮膜 | ばね用鋼 |
| BGBK | BGBF | 無電解ニッケルメッキ | SUS304相当 | ||
| BGBKA | BGBFA | 2000系アルミ合金 | 白アルマイト処理 | ||
| BGBKSA | BGBFSA | ステンレス | |||
| BGBKS | BGBFS | SUS304相当 | − | ||
[ ! ]＊ゴムシールベアリング（VV・DD）は全てスチールです。
[ ! ]ベアリングと止め輪の間には隙間が発生します。選定時にはご注意ください。
規格表
| 型式 | − | h | ||||
| Type | ベアリング | シール | ||||
| BGBK BGBFS | 6000 6204 | VV ZZ | − − | 30 55 | ||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]シールがVV及びDDの場合には表中価格に1.1を掛けた金額になります。（1円単位切り捨て）
（例）BGBK6000VV−30の時 表中価格2,070円×1.1＝2,277円 > 2,270円
[ ! ]適用サイズは価格表でご確認ください。 [ ! ]＊VV（非接触ゴムシール）は623番・624番・605番・606番は選択できません。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | h | d | DH7 | dh | B | H | L | L1 | T | M (並目) | ￥基準単価 | |||||||||||||
| Type | ベアリング 品番 | シール | 高さ 選択タイプ | 高さ指定タイプ 1mm単位 | 高さh選択タイプ | 高さh指定タイプ | ||||||||||||||||||
| 許容差 | BGBKB | BGBK | BGBKA | BGBKSA | BGBKS | BGBFB | BGBF | BGBFA | BGBFSA | BGBFS | ||||||||||||||
| 高さh選択タイプ BGBKB BGBK BGBKA BGBKSA BGBKS 高さh指定タイプ BGBFB BGBF BGBFA BGBFSA BGBFS | 623 | ZZ 両シールド (×1.0) ＊VV 非接触 ゴムシール (×1.1) DD 接触 ゴムシール (×1.1) | 15 20 25 | 15〜40 | 3 | 10 | ＋ 0.015 0 | 7 | 4 | h＋9 | 20 | 10 | 10 | M4 | 1,680 | 1,760 | 1,590 | － | － | 2,740 | 2,890 | 2,590 | － | － |
| 624 | 4 | 13 | ＋ 0.018 0 | 9 | 5 | h＋11 | 22 | 14 | 10 | 1,700 | 1,800 | 1,620 | － | － | 2,790 | 2,940 | 2,650 | － | － | |||||
| 605 | 5 | 14 | 10 | 5 | h＋11 | 24 | 16 | 10 | 1,730 | 1,830 | 1,650 | － | － | 2,850 | 2,990 | 2,700 | － | － | ||||||
| 625 | 20 25 30 | 20〜40 | 16 | 12 | 5 | h＋12 | 28 | 16 | 10 | 1,770 | 1,870 | 1,680 | － | － | 2,910 | 3,070 | 2,750 | － | － | |||||
| 606 | 6 | 17 | 13 | 6 | h＋13 | 34 | 22 | 12 | M5 | 1,810 | 1,900 | 1,710 | 1,910 | 3,060 | 2,960 | 3,120 | 2,810 | 2,850 | 4,760 | |||||
| 626 | 19 | ＋ 0.021 0 | 15 | 6 | h＋14 | 36 | 24 | 12 | 1,850 | 1,940 | 1,750 | 2,050 | 3,110 | 3,030 | 3,190 | 2,880 | 3,000 | 4,850 | ||||||
| 608 | 8 | 22 | 18 | 7 | h＋15 | 38 | 26 | 12 | 1,890 | 1,980 | 1,800 | 2,080 | 3,170 | 3,100 | 3,260 | 2,930 | 3,050 | 4,940 | ||||||
| 628 | 25 30 | 25〜40 | 24 | 20 | 8 | h＋16 | 34 | 22 | 15 | 1,920 | 2,030 | 1,820 | 2,120 | 3,210 | 3,150 | 3,320 | 2,960 | 3,100 | 5,020 | |||||
| 6900 | 25 30 40 | 25〜50 | 10 | 22 | 19 | 6 | h＋15 | 32 | 20 | 12 | 2,090 | 2,190 | 2,020 | 2,330 | 3,400 | 3,300 | 3,480 | 3,160 | 3,300 | 5,630 | ||||
| 6000 | 26 | 22 | 8 | h＋17 | 38 | 26 | 15 | 1,960 | 2,070 | 1,860 | 2,520 | 3,350 | 3,210 | 3,380 | 3,060 | 3,540 | 5,490 | |||||||
| 6200 | 30 | 24 | 9 | h＋19 | 40 | 28 | 15 | 1,980 | 2,090 | 1,880 | 2,650 | 3,360 | 3,240 | 3,410 | 3,080 | 3,650 | 5,610 | |||||||
| 6901 | 12 | 24 | 21 | 6 | h＋16 | 36 | 24 | 12 | 2,110 | 2,230 | 2,050 | 2,440 | 3,450 | 3,320 | 3,500 | 3,190 | 3,390 | 5,650 | ||||||
| 6001 | 28 | 24 | 8 | h＋18 | 40 | 28 | 15 | 2,080 | 2,180 | 1,960 | 2,660 | 3,520 | 3,400 | 3,580 | 3,210 | 3,720 | 5,790 | |||||||
| 6201 | 32 | ＋ 0.025 0 | 26 | 10 | h＋20 | 42 | 30 | 16 | 2,100 | 2,210 | 1,980 | 2,780 | 3,680 | 3,430 | 3,610 | 3,260 | 3,860 | 6,020 | ||||||
| 6902 | 30 40 50 | 30〜60 | 15 | 28 | ＋ 0.021 0 | 25 | 7 | h＋18 | 42 | 30 | 12 | 2,180 | 2,300 | 2,060 | 2,570 | 3,830 | 3,510 | 3,700 | 3,330 | 3,660 | 6,180 | |||
| 6002 | 32 | ＋ 0.025 0 | 28 | 9 | h＋20 | 50 | 36 | 15 | M6 | 2,180 | 2,300 | 2,070 | 2,860 | 3,860 | 3,570 | 3,760 | 3,380 | 3,980 | 6,310 | |||||
| 6202 | 35 | 29 | 11 | h＋22 | 44 | 30 | 17 | 2,300 | 2,420 | 2,160 | 3,000 | 4,180 | 3,770 | 3,970 | 3,550 | 4,180 | 6,830 | |||||||
| 6903 | 17 | 30 | ＋ 0.021 0 | 27 | 7 | h＋19 | 42 | 30 | 13 | 2,290 | 2,400 | 2,180 | 3,400 | 4,350 | 3,620 | 3,810 | 3,480 | 4,610 | 6,790 | |||||
| 6003 | 35 | ＋ 0.025 0 | 31 | 10 | h＋22 | 50 | 36 | 16 | 2,300 | 2,430 | 2,170 | 3,360 | 4,400 | 3,700 | 3,900 | 3,500 | 4,570 | 6,870 | ||||||
| 6203 | 40 | 34 | 12 | h＋24 | 48 | 36 | 20 | 2,430 | 2,550 | 2,300 | 3,210 | 4,740 | 3,910 | 4,120 | 3,700 | 4,400 | 7,390 | |||||||
| 6904 | 40 50 60 | 40〜80 | 20 | 37 | 34 | 9 | h＋23 | 45 | 31 | 15 | 2,420 | 2,540 | 2,380 | 3,340 | 4,680 | 3,930 | 4,140 | 3,720 | 4,460 | 7,470 | ||||
| 6004 | 42 | 36 | 12 | h＋25 | 54 | 38 | 19 | M8 | 2,350 | 2,480 | 2,230 | 3,390 | 4,490 | 3,850 | 4,050 | 3,640 | 4,600 | 7,370 | ||||||
| 6204 | 47 | 40 | 14 | h＋28 | 60 | 44 | 20 | 2,490 | 2,610 | 2,520 | 3,840 | 5,130 | 4,140 | 4,360 | 3,970 | 5,060 | 8,590 | |||||||
| 6005 | 25 | 47 | 41 | 12 | h＋28 | 62 | 46 | 19 | 2,540 | 2,680 | － | － | － | 4,080 | 4,290 | － | － | － | ||||||
| 6205 | 50 80 | 50〜100 | 52 | ＋ 0.030 0 | 45 | 15 | h＋31 | 70 | 50 | 22 | M10 | 2,570 | 2,710 | － | － | － | 4,130 | 4,350 | － | － | － | |||
| 6006 | 30 | 55 | 48 | 13 | h＋32 | 74 | 54 | 20 | 2,920 | 3,080 | － | － | － | 4,800 | 5,050 | － | － | － | ||||||
| 6206 | 62 | 55 | 16 | h＋36 | 82 | 62 | 23 | 3,300 | 3,470 | － | － | － | 5,220 | 5,490 | － | － | － | |||||||
（例）BGBK6000VV−30の時 表中価格2,070円×1.1＝2,277円 > 2,270円
[ ! ]適用サイズは価格表でご確認ください。 [ ! ]＊VV（非接触ゴムシール）は623番・624番・605番・606番は選択できません。
●NA
●KCC・KKC
追加工
| 型式 | − | h | − | （KKC・NA・KCC） |
| BGBF6000ZZ | − | 35 | − | KKC |
| 3 | 日目出荷 | （在庫品含む） |
| 5 | 日目出荷 |
| Alterations | ベアリング・止め輪組付なし | C2面取り追加工 | C面取り追加工 | ||||||
| Code | NA | KCC | KKC | ||||||
| Spec. | ベアリング・止め輪をホルダに組み込まず、 付属品として出荷します。 | 上端面をC2面取りします。 | 上端両側の角をC面取り（45°）追加工します。 指定方法 KKC | ||||||
 |
| ||||||||
| [ ! ]高さh指定タイプのみ適用 | |||||||||
| ￥/1Code | 無料 | 200 | 600 | ||||||
■ｄ穴 内径公差
[ ! ]公差寸法はJIS（0級）に準拠（JIS B 1514-1 2017）
| ｄ | 内径公差 (mm) | |
| (mm) | ||
| を超え | 以下 | |
| 0.6 | 2.5 | 0 －0.008 |
| 2.5 | 10 | 0 －0.008 |
| 10 | 18 | 0 －0.008 |
| 18 | 30 | 0 －0.010 |
| 30 | 50 | 0 －0.012 |
| 50 | 80 | 0 －0.015 |
関連リンク
■関連商品
回転軸で新材質「高硬度ステンレス」を新発売いたしました。SUS303程度の耐食性と、優れた機械的性質を備えております。
各種形状で「高硬度ステンレス」を選定できますので、ご希望の形状ページで高硬度ステンレスを選定頂ければと思います。
回転軸で新材質「高硬度ステンレス」を新発売いたしました。SUS303程度の耐食性と、優れた機械的性質を備えております。
各種形状で「高硬度ステンレス」を選定できますので、ご希望の形状ページで高硬度ステンレスを選定頂ければと思います。
(参考値)機械的性質
※ポアソン比はすべて0.3
材質 | 引張強さ (MPa) | 降伏点 (0.2%耐力) (Mpa) | 縦弾性係数 (GPa) | 横弾性係数 (GPa) |
S45C | 570以上 | 345以上 | 200以上 | 77以上 |
SUS304 | 520以上 | 210以上 | 193以上 | 74以上 |
SCM435 | 930以上 | 785以上 | 206以上 | 79以上 |
高硬度ステンレス | 1102 | 715 | 199 | 77 |
塩水噴霧試験(JIS Z2371に準ずる)
| 試験前 | 96hr | |
| 高硬度ステンレス |  |  |
| SUS303 |  |  |
| SUS440C 相当 |  |  |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
ホルダの下から締結します。スペースを確保したい場合に適しています。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
◦在庫品（価格表
部のZZ（両シールド）のみ）
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
◦高さh選択タイプ（BGBKS 50個以上の納期はお見積り）
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
◦高さh指定タイプ（BGBFS 20個以上の納期はお見積り）
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
部のZZ（両シールド）のみ）■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1～9 | 10～14 | 15～19 | 20～50 | 51～ |
| 値引率 | 基準単価 | 5% | 10% | 18% | 25% |
| 出荷日 | 通常 | お見積り | |||
◦高さh選択タイプ（BGBKS 50個以上の納期はお見積り）
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1～9 | 10～14 | 15～19 | 20～50 | 50～100 | 101～ |
| 値引率 | 基準単価 | 5% | 10% | 18% | 30% | お見積り |
| 出荷日 | 通常 | ＋5日 | ||||
◦高さh指定タイプ（BGBFS 20個以上の納期はお見積り）
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1～4 | 5～9 | 10～14 | 15～19 | 20～50 | 51～ |
| 値引率 | 基準単価 | 5% | 10% | 15% | 20% | お見積り |
| 出荷日 | 通常 | ＋7日 | ||||
出荷日については、こちらをご覧ください。
納期
●BGBKB・BGBK・BGBKA の価格表 部のZZ（両シールド）のみ
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
●BGBKA価格表 部：BGBFA、BGBKSA・BGBFSA
[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円
●上記以外
[ ! ]3本以上で１明細行当たり一律2,160円
| 翌日出荷 >>こちら |
●BGBKA価格表 部：BGBFA、BGBKSA・BGBFSA
| 3 | 日目出荷 |
| ご注文締切 | |||||
| 急 | ストークA早割 | 翌日出荷 | 300円/1明細行 | PM 3:00迄 | >>こちら |
ストークA | 翌日出荷 | 800円/1本 | PM 6:00迄 |
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円
●上記以外
| 3 | 日目出荷 |
| ご注文締切 | |||||
| 急 | ストークA | 翌日出荷 | 800円/1本 | PM 6:00迄 | >>こちら |
出荷日については、こちらをご覧ください。
