ベアリングホルダセット インローダブル止め輪付Ｌ寸選択タイプ
- 本体 形状
- フランジ形インロータイプ
- ベアリング 個数
- ダブル
- 使用ベアリング
- 深溝玉軸受
- 止め輪
- あり
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が2,732型番あります。

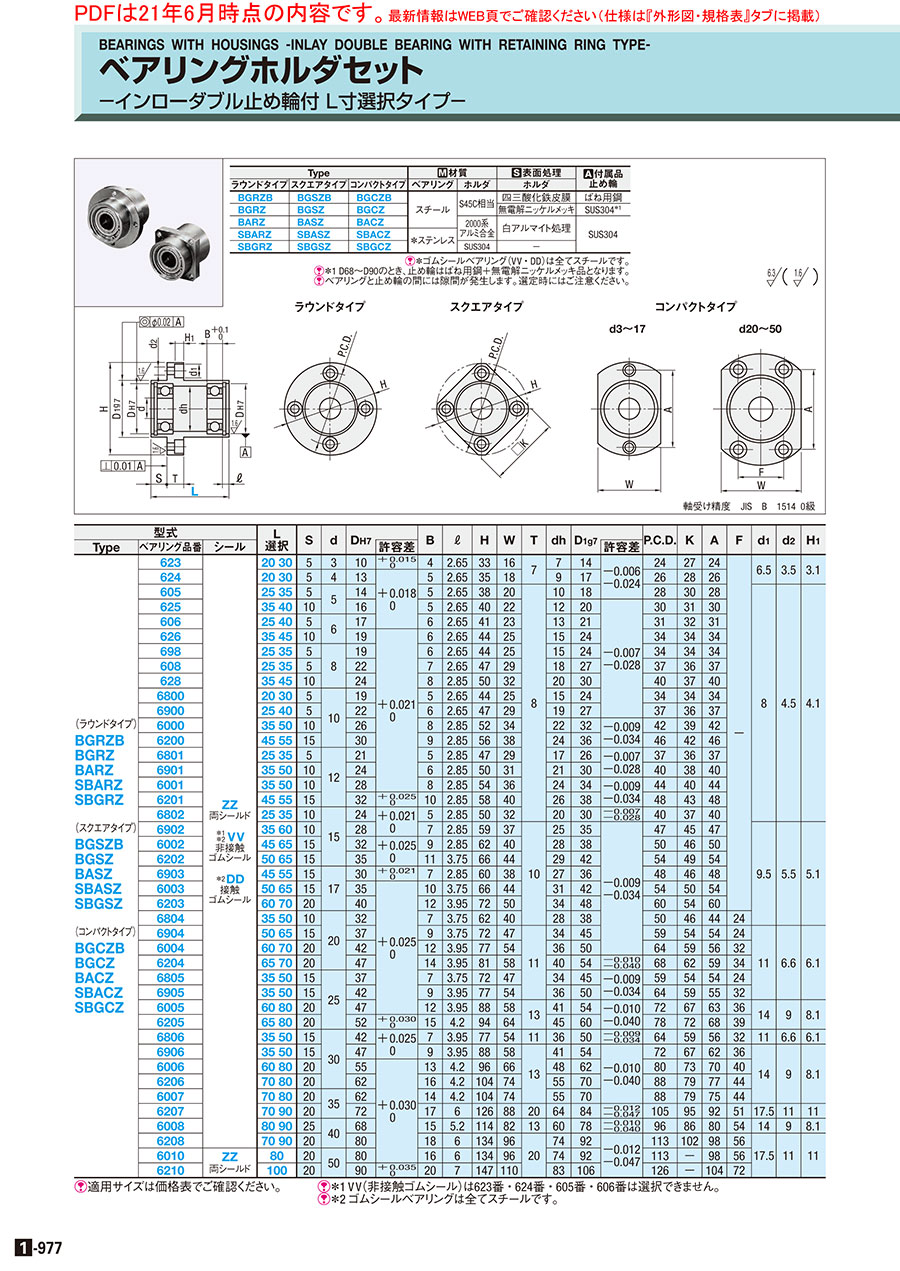

外形図・規格表
ラウンドタイプ スクエアタイプ コンパクトタイプ d3～17 d20～50
軸受け精度 JIS B 1514 0級
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、ℓ寸法公差は除く。
| Type | [ M ]材質 | [ S ]表面処理 | [ A ]付属品 止め輪 | |||
| ラウンドタイプ | スクエアタイプ | コンパクトタイプ | ベアリング | ホルダ | ホルダ | |
| BGRZB | BGSZB | BGCZB | スチール | S45C | 四三酸化鉄皮膜 | ばね用鋼 |
| BGRZ | BGSZ | BGCZ | 無電解ニッケルメッキ | SUS304＊1 | ||
| BARZ | BASZ | BACZ | A2017 | 白アルマイト処理 | SUS304 | |
| SBARZ | SBASZ | SBACZ | ＊ステンレス | |||
| SBGRZ | SBGSZ | SBGCZ | SUS304 | − | ||
[ ! ]＊ゴムシールベアリング（VV・DD）は全てスチールです。
[ ! ]＊1 D68〜D90のとき、止め輪はばね用鋼＋無電解ニッケルメッキ品となります。
[ ! ]ベアリングと止め輪の間には隙間が発生します。選定時にはご注意ください。
規格表
| 型式 | − | L | ||||
| Type | ベアリング | シール | ||||
| BGRZ SBASZ | 6003 6904 | ZZ VV | − − | 50 65 | ||
| 型式 | L 選択 | S | d | DH7 | B | ℓ | H | W | T | dh | D1g7 | P.C.D. | K | A | F | d1 | d2 | H1 | ||||
| Type | ベアリング品番 | シール | 許容差 | 許容差 | ||||||||||||||||||
| (ラウンドタイプ) BGRZB BGRZ BARZ SBARZ SBGRZ (スクエアタイプ) BGSZB BGSZ BASZ SBASZ SBGSZ (コンパクトタイプ) BGCZB BGCZ BACZ SBACZ SBGCZ | 623 | ZZ 両シールド ＊1 ＊2VV 非接触 ゴムシール ＊2DD 接触 ゴムシール | 20 30 | 5 | 3 | 10 | ＋ 0.015 0 | 4 | 2.65 | 33 | 16 | 7 | 7 | 14 | −0.006 −0.024 | 24 | 27 | 24 | − | 6.5 | 3.5 | 3.1 |
| 624 | 20 30 | 5 | 4 | 13 | ＋ 0.018 0 | 5 | 2.65 | 35 | 18 | 9 | 17 | 26 | 28 | 26 | ||||||||
| 605 | 25 35 | 5 | 5 | 14 | 5 | 2.65 | 38 | 20 | 8 | 10 | 18 | 28 | 30 | 28 | 8 | 4.5 | 4.1 | |||||
| 625 | 35 40 | 10 | 16 | 5 | 2.65 | 40 | 22 | 12 | 20 | −0.007 −0.028 | 30 | 31 | 30 | |||||||||
| 606 | 25 40 | 5 | 6 | 17 | 6 | 2.65 | 41 | 23 | 13 | 21 | 31 | 32 | 31 | |||||||||
| 626 | 35 45 | 10 | 19 | ＋ 0.021 0 | 6 | 2.65 | 44 | 25 | 15 | 24 | 34 | 34 | 34 | |||||||||
| 698 | 25 35 | 5 | 8 | 19 | 6 | 2.65 | 44 | 25 | 15 | 24 | 34 | 34 | 34 | |||||||||
| 608 | 25 35 | 5 | 22 | 7 | 2.65 | 47 | 29 | 18 | 27 | 37 | 36 | 37 | ||||||||||
| 628 | 35 45 | 10 | 24 | 8 | 2.85 | 50 | 32 | 20 | 30 | 40 | 37 | 40 | ||||||||||
| 6800 | 20 30 | 5 | 10 | 19 | 5 | 2.65 | 44 | 25 | 15 | 24 | 34 | 34 | 34 | |||||||||
| 6900 | 25 40 | 5 | 22 | 6 | 2.65 | 47 | 29 | 19 | 27 | 37 | 36 | 37 | ||||||||||
| 6000 | 35 50 | 10 | 26 | 8 | 2.85 | 52 | 34 | 22 | 32 | −0.009 −0.034 | 42 | 39 | 42 | |||||||||
| 6200 | 45 55 | 15 | 30 | 9 | 2.85 | 56 | 38 | 24 | 36 | 46 | 42 | 46 | ||||||||||
| 6801 | 25 35 | 5 | 12 | 21 | 5 | 2.85 | 47 | 29 | 17 | 26 | −0.007 −0.028 | 37 | 36 | 37 | ||||||||
| 6901 | 35 50 | 10 | 24 | 6 | 2.85 | 50 | 31 | 21 | 30 | 40 | 38 | 40 | ||||||||||
| 6001 | 35 50 | 10 | 28 | 8 | 2.85 | 54 | 36 | 24 | 34 | −0.009 −0.034 | 44 | 40 | 44 | |||||||||
| 6201 | 45 55 | 15 | 32 | ＋ 0.025 0 | 10 | 2.85 | 58 | 40 | 26 | 38 | 48 | 43 | 48 | |||||||||
| 6802 | 25 35 | 10 | 15 | 24 | ＋ 0.021 0 | 5 | 2.85 | 50 | 32 | 20 | 30 | −0.007 −0.028 | 40 | 37 | 40 | |||||||
| 6902 | 35 60 | 10 | 28 | 7 | 2.85 | 59 | 37 | 10 | 25 | 35 | −0.009 −0.034 | 47 | 45 | 47 | 9.5 | 5.5 | 5.1 | |||||
| 6002 | 45 65 | 15 | 32 | ＋ 0.025 0 | 9 | 2.85 | 62 | 40 | 28 | 38 | 50 | 46 | 50 | |||||||||
| 6202 | 50 65 | 15 | 35 | 11 | 3.75 | 66 | 44 | 29 | 42 | 54 | 49 | 54 | ||||||||||
| 6903 | 45 55 | 15 | 17 | 30 | ＋ 0.021 0 | 7 | 2.85 | 60 | 38 | 27 | 36 | 48 | 46 | 48 | ||||||||
| 6003 | 50 65 | 15 | 35 | ＋ 0.025 0 | 10 | 3.75 | 66 | 44 | 31 | 42 | 54 | 50 | 54 | |||||||||
| 6203 | 60 70 | 20 | 40 | 12 | 3.95 | 72 | 50 | 34 | 48 | 60 | 54 | 60 | ||||||||||
| 6804 | 35 50 | 10 | 20 | 32 | 7 | 3.75 | 62 | 40 | 28 | 38 | 50 | 46 | 44 | 24 | ||||||||
| 6904 | 50 65 | 15 | 37 | 9 | 3.75 | 72 | 47 | 11 | 34 | 45 | 59 | 54 | 54 | 24 | 11 | 6.6 | 6.1 | |||||
| 6004 | 60 70 | 20 | 42 | 12 | 3.95 | 77 | 54 | 36 | 50 | 64 | 59 | 56 | 32 | |||||||||
| 6204 | 65 70 | 20 | 47 | 14 | 3.95 | 81 | 58 | 40 | 54 | −0.010 −0.040 | 68 | 62 | 59 | 34 | ||||||||
| 6805 | 35 50 | 15 | 25 | 37 | 7 | 3.75 | 72 | 47 | 34 | 45 | −0.009 −0.034 | 59 | 54 | 54 | 24 | |||||||
| 6905 | 35 50 | 15 | 42 | 9 | 3.95 | 77 | 54 | 36 | 50 | 64 | 59 | 55 | 32 | |||||||||
| 6005 | 60 80 | 20 | 47 | 12 | 3.95 | 88 | 58 | 13 | 41 | 54 | −0.010 −0.040 | 72 | 67 | 63 | 36 | 14 | 9 | 8.1 | ||||
| 6205 | 65 80 | 20 | 52 | ＋ 0.030 0 | 15 | 4.2 | 94 | 64 | 45 | 60 | 78 | 72 | 68 | 39 | ||||||||
| 6806 | 35 50 | 15 | 30 | 42 | ＋ 0.025 0 | 7 | 3.95 | 77 | 54 | 11 | 36 | 50 | −0.009 −0.034 | 64 | 59 | 56 | 32 | 11 | 6.6 | 6.1 | ||
| 6906 | 35 50 | 15 | 47 | 9 | 3.95 | 88 | 58 | 13 | 41 | 54 | −0.010 −0.040 | 72 | 67 | 62 | 36 | 14 | 9 | 8.1 | ||||
| 6006 | 60 80 | 20 | 55 | ＋ 0.030 0 | 13 | 4.2 | 96 | 66 | 48 | 62 | 80 | 73 | 70 | 40 | ||||||||
| 6206 | 70 80 | 20 | 62 | 16 | 4.2 | 104 | 74 | 55 | 70 | 88 | 79 | 77 | 44 | |||||||||
| 6007 | 70 80 | 20 | 35 | 62 | 14 | 4.2 | 104 | 74 | 55 | 70 | 88 | 79 | 75 | 44 | ||||||||
| 6207 | 70 90 | 20 | 72 | 17 | 6 | 126 | 88 | 20 | 64 | 84 | −0.012 −0.047 | 105 | 95 | 92 | 51 | 17.5 | 11 | 11 | ||||
| 6008 | 80 90 | 25 | 40 | 68 | 15 | 5.2 | 114 | 82 | 13 | 60 | 78 | −0.010 −0.040 | 96 | 86 | 80 | 54 | 14 | 9 | 8.1 | |||
| 6208 | 70 90 | 20 | 80 | 18 | 6 | 134 | 96 | 20 | 74 | 92 | −0.012 −0.047 | 113 | 102 | 98 | 56 | 17.5 | 11 | 11 | ||||
| 6010 | ZZ 両シールド | 80 | 20 | 50 | 80 | 16 | 6 | 134 | 96 | 74 | 92 | 113 | − | 98 | 56 | |||||||
| 6210 | 100 | 20 | 90 | ＋ 0.035 0 | 20 | 7 | 147 | 110 | 83 | 106 | 126 | − | 104 | 72 | ||||||||
[ ! ]＊1 VV（非接触ゴムシール）は623番・624番・605番・606番は選択できません。
[ ! ]＊2 ゴムシールベアリングは全てスチールです。
追加工
| 型式 | − | L | − | （NA） |
| BGSZ6000ZZ | − | 35 | − | NA |
| Alteration | ベアリング・止め輪組付なし |
| Code | NA |
| Spec. | ベアリング・止め輪をホルダに組み込まず、 付属品として出荷します。 |
| ￥/1Code | 無料 |
関連リンク
■関連商品
回転軸で新材質「高硬度ステンレス」を新発売いたしました。SUS303程度の耐食性と、優れた機械的性質を備えております。
各種形状で「高硬度ステンレス」を選定できますので、ご希望の形状ページで高硬度ステンレスを選定頂ければと思います。
回転軸で新材質「高硬度ステンレス」を新発売いたしました。SUS303程度の耐食性と、優れた機械的性質を備えております。
各種形状で「高硬度ステンレス」を選定できますので、ご希望の形状ページで高硬度ステンレスを選定頂ければと思います。
(参考値)機械的性質
※ポアソン比はすべて0.3
材質 | 引張強さ (MPa) | 降伏点 (0.2%耐力) (Mpa) | 縦弾性係数 (GPa) | 横弾性係数 (GPa) |
S45C | 570以上 | 345以上 | 200以上 | 77以上 |
SUS304 | 520以上 | 210以上 | 193以上 | 74以上 |
SCM435 | 930以上 | 785以上 | 206以上 | 79以上 |
高硬度ステンレス | 1102 | 715 | 199 | 77 |
塩水噴霧試験(JIS Z2371に準ずる)
| 試験前 | 96hr | |
| 高硬度ステンレス |  |  |
| SUS303 |  |  |
| SUS440C 相当 |  |  |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,400円 ( 4,840円 ) | 2日目 |
4,400円 ( 4,840円 ) | 2日目 |
4,400円 ( 4,840円 ) | 2日目 |
4,400円 ( 4,840円 ) | 2日目 |
4,000円 ( 4,400円 ) | 2日目 |
4,000円 ( 4,400円 ) | 2日目 |
4,690円 ( 5,159円 ) | 2日目 |
4,690円 ( 5,159円 ) | 2日目 |
4,690円 ( 5,159円 ) | 2日目 |
4,690円 ( 5,159円 ) | 2日目 |
4,270円 ( 4,697円 ) | 2日目 |
4,270円 ( 4,697円 ) | 2日目 |
4,930円 ( 5,423円 ) | 2日目 |
4,930円 ( 5,423円 ) | 2日目 |
4,930円 ( 5,423円 ) | 2日目 |
4,930円 ( 5,423円 ) | 2日目 |
4,490円 ( 4,939円 ) | 2日目 |
4,490円 ( 4,939円 ) | 2日目 |
5,680円 ( 6,248円 ) | 2日目 |
5,680円 ( 6,248円 ) | 2日目 |
5,680円 ( 6,248円 ) | 2日目 |
5,680円 ( 6,248円 ) | 2日目 |
5,170円 ( 5,687円 ) | 2日目 |
5,170円 ( 5,687円 ) | 2日目 |
5,780円 ( 6,358円 ) | 2日目 |
5,780円 ( 6,358円 ) | 2日目 |
5,780円 ( 6,358円 ) | 2日目 |
5,780円 ( 6,358円 ) | 2日目 |
5,260円 ( 5,786円 ) | 2日目 |
5,260円 ( 5,786円 ) | 2日目 |
3,650円 ( 4,015円 ) | 2日目 |
3,650円 ( 4,015円 ) | 2日目 |
3,320円 ( 3,652円 ) | 2日目 |
3,320円 ( 3,652円 ) | 2日目 |
3,850円 ( 4,235円 ) | 2日目 |
3,850円 ( 4,235円 ) | 2日目 |
3,500円 ( 3,850円 ) | 2日目 |
3,500円 ( 3,850円 ) | 2日目 |
4,010円 ( 4,411円 ) | 2日目 |
4,010円 ( 4,411円 ) | 2日目 |
4,010円 ( 4,411円 ) | 2日目 |
4,010円 ( 4,411円 ) | 2日目 |
3,650円 ( 4,015円 ) | 2日目 |
3,650円 ( 4,015円 ) | 2日目 |
4,710円 ( 5,181円 ) | 2日目 |
4,710円 ( 5,181円 ) | 2日目 |
4,710円 ( 5,181円 ) | 2日目 |
4,710円 ( 5,181円 ) | 2日目 |
4,290円 ( 4,719円 ) | 2日目 |
4,290円 ( 4,719円 ) | 2日目 |
4,800円 ( 5,280円 ) | 2日目 |
4,800円 ( 5,280円 ) | 2日目 |
4,800円 ( 5,280円 ) | 2日目 |
4,800円 ( 5,280円 ) | 2日目 |
4,370円 ( 4,807円 ) | 2日目 |
4,370円 ( 4,807円 ) | 2日目 |
5,150円 ( 5,665円 ) | 2日目 |
5,150円 ( 5,665円 ) | 2日目 |
5,150円 ( 5,665円 ) | 2日目 |
5,150円 ( 5,665円 ) | 2日目 |
詳細情報
基本情報
【特長】位置決め用途としてご使用ください。止め輪付のL寸選択タイプです。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]シールがVV及びDDの場合には表中価格に1.1を掛けた金額になります。（1円単位切り捨て）
（例）SBASZ6904VV−65の時 表中価格7,180円×1.1＝7,898円 > 7,890円
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| ベアリング 品番 | シール | ￥基準単価 | ||||||||||||||
| ラウンドタイプ | スクエアタイプ | コンパクトタイプ | ||||||||||||||
| BGRZB | BGRZ | BARZ | SBARZ | SBGRZ | BGSZB | BGSZ | BASZ | SBASZ | SBGSZ | BGCZB | BGCZ | BACZ | SBACZ | SBGCZ | ||
| 623 | ZZ (×1.0) VV (×1.1) DD (×1.1) | 2,420 | 2,690 | 2,970 | － | － | 2,730 | 3,030 | 3,370 | － | － | 2,630 | 2,910 | 3,240 | － | － |
| 624 | 2,430 | 2,700 | 3,010 | － | － | 2,730 | 3,030 | 3,400 | － | － | 2,650 | 2,930 | 3,280 | － | － | |
| 605 | 2,500 | 2,770 | 3,060 | － | － | 2,820 | 3,130 | 3,470 | － | － | 2,710 | 3,010 | 3,320 | － | － | |
| 625 | 2,560 | 2,850 | 3,190 | － | － | 2,890 | 3,200 | 3,600 | － | － | 2,780 | 3,100 | 3,470 | － | － | |
| 606 | 2,660 | 2,950 | 3,210 | 3,830 | 5,270 | 3,010 | 3,340 | 3,630 | 4,230 | 5,900 | 2,890 | 3,200 | 3,500 | 4,110 | 5,690 | |
| 626 | 2,740 | 3,050 | 3,330 | 4,040 | 5,370 | 3,100 | 3,440 | 3,770 | 4,460 | 6,050 | 2,980 | 3,310 | 3,630 | 4,340 | 5,820 | |
| 698 | 3,160 | 3,510 | 4,020 | 5,030 | 6,350 | 3,570 | 3,960 | 4,540 | 5,570 | 7,160 | 3,420 | 3,810 | 4,370 | 5,390 | 6,920 | |
| 608 | 2,840 | 3,150 | 3,360 | 4,240 | 5,450 | 3,210 | 3,570 | 3,800 | 4,650 | 6,180 | 3,100 | 3,430 | 3,650 | 4,540 | 5,960 | |
| 628 | 2,880 | 3,190 | 3,650 | 4,570 | 5,780 | 3,240 | 3,600 | 4,130 | 5,060 | 6,510 | 3,110 | 3,470 | 3,970 | 4,890 | 6,290 | |
| 6800 | 3,550 | 3,940 | 4,400 | 5,260 | 5,970 | 3,970 | 4,410 | 4,940 | 5,820 | 6,930 | 3,840 | 4,270 | 4,740 | 5,630 | 6,680 | |
| 6900 | 3,220 | 3,580 | 4,000 | 4,780 | 5,430 | 3,610 | 4,010 | 4,480 | 5,290 | 6,300 | 3,500 | 3,890 | 4,310 | 5,110 | 6,070 | |
| 6000 | 2,970 | 3,300 | 3,690 | 4,790 | 5,310 | 3,350 | 3,720 | 4,160 | 5,290 | 6,010 | 3,220 | 3,580 | 4,000 | 5,110 | 5,780 | |
| 6200 | 3,020 | 3,360 | 3,960 | 5,100 | 5,420 | 3,420 | 3,800 | 4,470 | 5,680 | 6,140 | 3,290 | 3,650 | 4,290 | 5,480 | 5,900 | |
| 6801 | 3,620 | 4,040 | 4,620 | 5,430 | 6,270 | 4,070 | 4,530 | 5,190 | 6,040 | 7,150 | 3,920 | 4,360 | 5,010 | 5,850 | 6,900 | |
| 6901 | 3,300 | 3,680 | 4,200 | 4,940 | 5,700 | 3,710 | 4,120 | 4,710 | 5,490 | 6,500 | 3,560 | 3,960 | 4,560 | 5,310 | 6,270 | |
| 6001 | 3,060 | 3,390 | 3,930 | 5,050 | 5,520 | 3,470 | 3,840 | 4,450 | 5,600 | 6,250 | 3,320 | 3,700 | 4,270 | 5,430 | 6,010 | |
| 6201 | 3,110 | 3,470 | 4,020 | 5,180 | 5,830 | 3,530 | 3,920 | 4,550 | 5,940 | 6,590 | 3,390 | 3,770 | 4,370 | 5,550 | 6,330 | |
| 6802 | 3,900 | 4,320 | 5,060 | 6,000 | 6,920 | 4,380 | 4,860 | 5,670 | 6,670 | 8,040 | 4,230 | 4,700 | 5,470 | 6,450 | 7,750 | |
| 6902 | 3,540 | 3,930 | 4,600 | 5,450 | 6,290 | 3,980 | 4,420 | 5,160 | 6,060 | 7,310 | 3,840 | 4,270 | 4,980 | 5,860 | 7,050 | |
| 6002 | 3,310 | 3,690 | 4,130 | 5,470 | 6,240 | 3,740 | 4,160 | 4,670 | 6,070 | 7,050 | 3,600 | 4,000 | 4,490 | 5,880 | 6,770 | |
| 6202 | 3,370 | 3,750 | 4,330 | 5,680 | 6,430 | 3,820 | 4,240 | 4,890 | 6,280 | 7,250 | 3,680 | 4,080 | 4,690 | 6,070 | 6,970 | |
| 6903 | 4,120 | 4,340 | 5,070 | 6,420 | 7,980 | 4,620 | 4,860 | 5,680 | 7,150 | 9,280 | 4,440 | 4,670 | 5,490 | 6,900 | 8,940 | |
| 6003 | 3,900 | 4,100 | 4,770 | 6,860 | 8,040 | 4,350 | 4,580 | 5,330 | 7,590 | 8,940 | 4,180 | 4,400 | 5,170 | 7,330 | 8,600 | |
| 6203 | 3,940 | 4,150 | 4,830 | 7,020 | 8,120 | 4,410 | 4,640 | 5,400 | 7,760 | 9,420 | 4,240 | 4,460 | 5,230 | 7,500 | 9,070 | |
| 6804 | 4,770 | 5,030 | 5,750 | 7,150 | 9,020 | 5,340 | 5,630 | 6,460 | 7,900 | 10,500 | 5,160 | 5,420 | 6,210 | 7,640 | 10,110 | |
| 6904 | 4,340 | 4,570 | 5,230 | 6,500 | 8,200 | 4,860 | 5,110 | 5,870 | 7,180 | 9,540 | 4,680 | 4,920 | 5,640 | 6,950 | 9,190 | |
| 6004 | 3,970 | 4,180 | 4,830 | 6,600 | 8,210 | 4,490 | 4,730 | 5,460 | 7,290 | 9,280 | 4,320 | 4,550 | 5,260 | 7,060 | 8,910 | |
| 6204 | 4,050 | 4,260 | 4,990 | 7,060 | 8,680 | 4,570 | 4,810 | 5,640 | 7,750 | 9,840 | 4,400 | 4,630 | 5,430 | 7,500 | 9,460 | |
| 6805 | 4,570 | 4,810 | － | － | － | 5,170 | 5,430 | － | － | － | 4,960 | 5,220 | － | － | － | |
| 6905 | 4,360 | 4,590 | － | － | － | 4,920 | 5,190 | － | － | － | 4,730 | 4,990 | － | － | － | |
| 6005 | 4,080 | 4,290 | － | － | － | 4,610 | 4,850 | － | － | － | 4,440 | 4,670 | － | － | － | |
| 6205 | 4,150 | 4,370 | － | － | － | 4,690 | 4,940 | － | － | － | 4,500 | 4,750 | － | － | － | |
| 6806 | 5,440 | 5,730 | － | － | － | 6,150 | 6,480 | － | － | － | 5,920 | 6,240 | － | － | － | |
| 6906 | 5,200 | 5,470 | － | － | － | 5,880 | 6,180 | － | － | － | 5,660 | 5,950 | － | － | － | |
| 6006 | 4,860 | 5,110 | － | － | － | 5,060 | 5,320 | － | － | － | 5,290 | 5,570 | － | － | － | |
| 6206 | 4,950 | 5,210 | － | － | － | 5,600 | 5,890 | － | － | － | 5,390 | 5,670 | － | － | － | |
| 6007 | 6,290 | 6,620 | － | － | － | 7,010 | 7,380 | － | － | － | 6,740 | 7,100 | － | － | － | |
| 6207 | 12,270 | 12,920 | － | － | － | 13,630 | 14,340 | － | － | － | 13,160 | 13,850 | － | － | － | |
| 6008 | 7,440 | 7,830 | － | － | － | 8,260 | 8,690 | － | － | － | 7,980 | 8,400 | － | － | － | |
| 6208 | 13,680 | 14,400 | － | － | － | 15,180 | 15,970 | － | － | － | 14,670 | 15,440 | － | － | － | |
| 6010 | 14,070 | 14,810 | － | － | － | － | － | － | － | － | 15,080 | 15,880 | － | － | － | |
| 6210 | 16,710 | 17,590 | － | － | － | － | － | － | － | － | 17,910 | 18,860 | － | － | － | |
（例）SBASZ6904VV−65の時 表中価格7,180円×1.1＝7,898円 > 7,890円
●ホルダ材質S45C相当・2000系アルミ合金
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
◦SBGRZ・SBGSZ・SBGCZ（ホルダ材質SUS304）
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
| 数量区分 | 標準対応 | 個別対応 | |||||
| 小口 | 大口 | 大口 | |||||
| 数 量 | 1～9 | 10～19 | 20～34 | 35～50 | 51～99 | 100～150 | 151～ |
| 値引率 | 基準単価 | 5% | 10% | 25% | 30% | お見積もり | |
| 出荷日：d寸20以下 | 通常 | ＋1日 | ＋5日 | ＋8日 | |||
| 出荷日：d寸25以上 | ＋1日 | ||||||
◦SBGRZ・SBGSZ・SBGCZ（ホルダ材質SUS304）
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1～19 | 20～34 | 35～50 | 51～99 | 100～150 | 151～ |
| 値引率 | 基準単価 | 5% | 10% | 25% | 30% | お見積り |
| 出荷日 | 通常 | ＋6日 | ＋9日 | |||
商品担当おすすめ
ベアリングホルダセット インローダブル止め輪付Ｌ寸選択タイプのレビュー
ロール受け
4
4.02025/08/27
商品は良いのですが重量が記載されていないので、部品表に記入が出来ません。
0人が参考にしています。
レバーの回転軸
4
4.02023/06/06
今回はサイズが有ったので選らせてもらいました。コスト削減で助かります。
0人が参考にしています。
産業機械の部品
5
5.02022/02/26
型式選定の手間はかかるが、選択式なので簡単であり、価格も即座にわかるし、CADデータで選択型式と相違ないかの確認もできる...もっと読む
0人が参考にしています。
ベアリングホルダ
5
5.02021/11/12
径や寸法選べて、在庫あればすぐに来るので製作するよりだいぶ早くて助かる。
0人が参考にしています。
専用機用部品として
4
4.02021/03/09
ベアリングと保持金具がセットになっているので取付側の穴位置を設計するだけです、コスト的に助かってます。
0人が参考にしています。
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
ベアリングホルダカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
ベアリングホルダセット ダブル止め輪なしＬ寸選択タイプ
4通常価格(税別)：2,100円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
ベアリングホルダセット ダブル止め輪付Ｌ寸選択タイプ
4.6通常価格(税別)：2,160円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
ベアリングホルダセット インロー止め輪付タイプ
4.7通常価格(税別)：1,230円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
ベアリングホルダセット 止め輪付タイプ
4.5通常価格(税別)：1,110円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
ベアリングホルダセット インローダブル止め輪なしＬ寸選択タイプ
4通常価格(税別)：2,360円～
通常出荷日:当日出荷可能2日目～
ミスミ
ベアリングホルダセット ショートダブル止め輪付タイプ
4.1通常価格(税別)：1,730円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
ベアリングホルダセット T型 高さ選択タイプ
4.5通常価格(税別)：1,910円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
ベアリングホルダセット T型 高さ指定タイプ
4.4通常価格(税別)：3,450円～
通常出荷日:3日目～
ミスミ
ベアリングホルダセット ボトムマウント
4.7通常価格(税別)：1,710円～
通常出荷日:当日出荷可能在庫品1日目～
