未確定：候補が36型番あります。

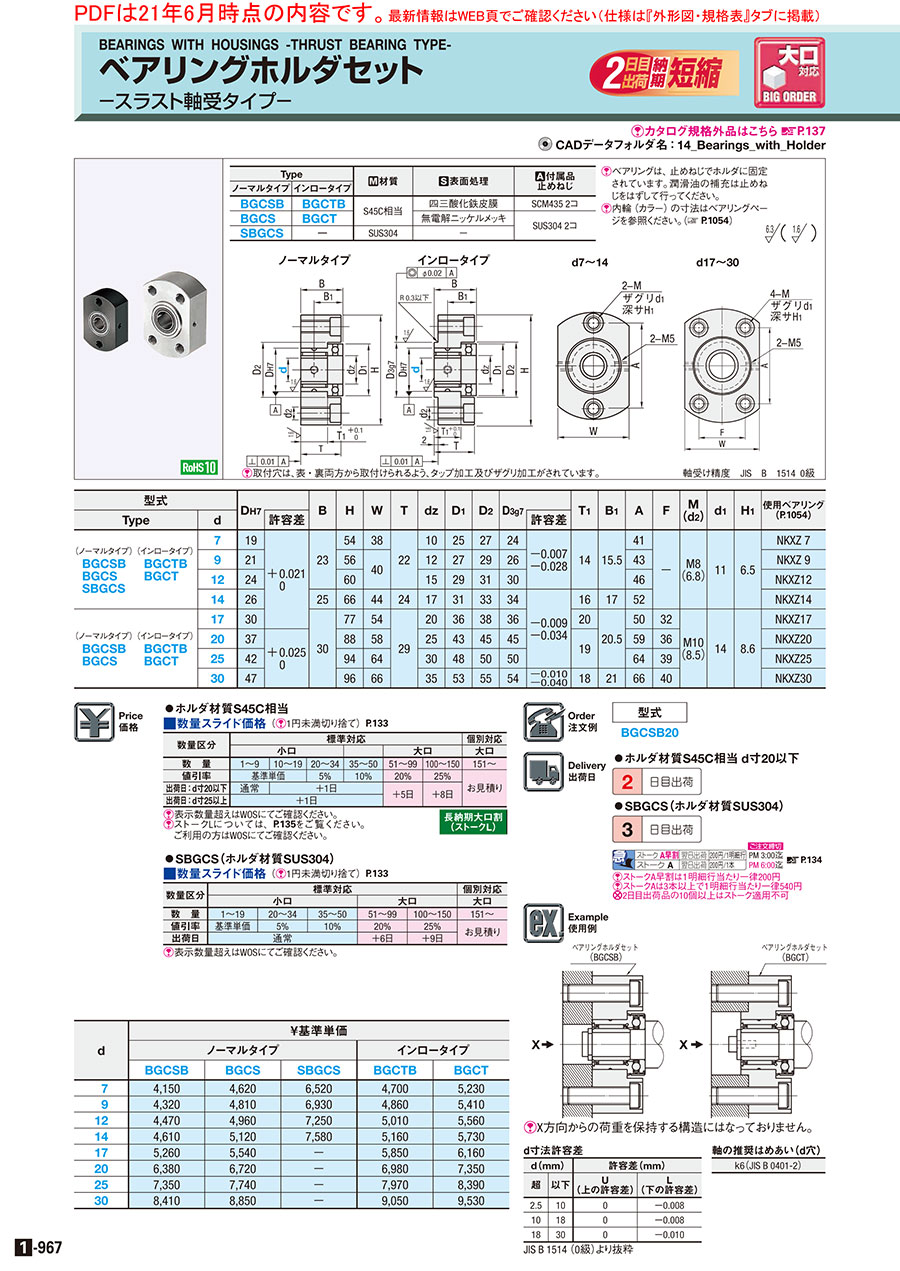

ベアリングホルダセット スラスト軸受タイプ
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が36型番あります。
外形図・規格表
外形図
ノーマルタイプ インロータイプ d7～14 d17～30
軸受け精度 JIS B 1514 0級
[ ! ]取付穴は、表・裏両方から取付けられるよう、タップ加工及びザグリ加工がされています。
[ ! ]内輪（カラー）の寸法はベアリングページを参照ください。（こちら）
[ ! ]ベアリングは、止めねじでホルダに固定されています。潤滑油の補充は止めねじをはずして行ってください。
| Type | [ M ]材質 | [ S ]表面処理 | [ A ]付属品 止めねじ | |
| ノーマルタイプ | インロータイプ | |||
| BGCSB | BGCTB | S45C相当 | 四三酸化鉄皮膜 | SCM435 2コ |
| BGCS | BGCT | 無電解ニッケルメッキ | SUS304 2コ | |
| SBGCS | − | SUS304 | − | |
規格表
| 型式 |
| BGCSB20 |
| 型式 | DH7 | B | H | W | T | dz | D1 | D2 | D3g7 | T1 | B1 | A | F | M（並目） (d2) | d1 | H1 | 使用ベアリング (こちら) | ||||
| Type | d | 許容差 | 許容差 | ||||||||||||||||||
| (ノーマルタイプ) BGCSB BGCS SBGCS | (インロータイプ) BGCTB BGCT | 7 | 19 | ＋ 0.021 0 | 23 | 54 | 38 | 22 | 10 | 25 | 27 | 24 | －0.007 －0.028 | 14 | 15.5 | 41 | − | M8 (6.8) | 11 | 6.5 | NKXZ 7 |
| 9 | 21 | 56 | 40 | 12 | 27 | 29 | 26 | 43 | NKXZ 9 | ||||||||||||
| 12 | 24 | 60 | 15 | 29 | 31 | 30 | 46 | NKXZ12 | |||||||||||||
| 14 | 26 | 25 | 66 | 44 | 24 | 17 | 31 | 33 | 34 | －0.009 －0.034 | 16 | 17 | 52 | NKXZ14 | |||||||
| (ノーマルタイプ) BGCSB BGCS | (インロータイプ) BGCTB BGCT | 17 | 30 | 30 | 77 | 54 | 29 | 20 | 36 | 38 | 36 | 20 | 20.5 | 50 | 32 | M10 (8.5) | 14 | 8.6 | NKXZ17 | ||
| 20 | 37 | ＋ 0.025 0 | 88 | 58 | 25 | 43 | 45 | 45 | 19 | 59 | 36 | NKXZ20 | |||||||||
| 25 | 42 | 94 | 64 | 30 | 48 | 50 | 50 | 64 | 39 | NKXZ25 | |||||||||||
| 30 | 47 | 96 | 66 | 35 | 53 | 55 | 54 | －0.010 －0.040 | 18 | 21 | 66 | 40 | NKXZ30 | ||||||||
■ｄ穴 内径公差
[ ! ]公差寸法はJIS（0級）に準拠（JIS B 1514-1 2017）
| ｄ | 内径公差 (mm) | |
| (mm) | ||
| を超え | 以下 | |
| 0.6 | 2.5 | 0 －0.008 |
| 2.5 | 10 | 0 －0.008 |
| 10 | 18 | 0 －0.008 |
| 18 | 30 | 0 －0.010 |
| 30 | 50 | 0 －0.012 |
| 50 | 80 | 0 －0.015 |
軸の推奨はめあい（ｄ穴）
| ｋ6（JIS B 0401-2） |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,850円 ( 5,335円 ) | 2日目 |
5,050円 ( 5,555円 ) | 2日目 |
5,210円 ( 5,731円 ) | 2日目 |
5,380円 ( 5,918円 ) | 2日目 |
5,820円 ( 6,402円 ) | 2日目 |
7,060円 ( 7,766円 ) | 2日目 |
8,130円 ( 8,943円 ) | 3日目 |
9,290円 ( 10,219円 ) | 3日目 |
4,360円 ( 4,796円 ) | 2日目 |
4,540円 ( 4,994円 ) | 2日目 |
4,690円 ( 5,159円 ) | 2日目 |
4,840円 ( 5,324円 ) | 2日目 |
5,520円 ( 6,072円 ) | 2日目 |
6,700円 ( 7,370円 ) | 2日目 |
7,720円 ( 8,492円 ) | 3日目 |
8,830円 ( 9,713円 ) | 3日目 |
5,490円 ( 6,039円 ) | 2日目 |
5,680円 ( 6,248円 ) | 2日目 |
5,840円 ( 6,424円 ) | 2日目 |
6,020円 ( 6,622円 ) | 2日目 |
6,470円 ( 7,117円 ) | 2日目 |
7,720円 ( 8,492円 ) | 2日目 |
8,810円 ( 9,691円 ) | 3日目 |
10,010円 ( 11,011円 ) | 3日目 |
4,940円 ( 5,434円 ) | 2日目 |
5,100円 ( 5,610円 ) | 2日目 |
5,260円 ( 5,786円 ) | 2日目 |
5,420円 ( 5,962円 ) | 2日目 |
6,140円 ( 6,754円 ) | 2日目 |
7,330円 ( 8,063円 ) | 2日目 |
8,370円 ( 9,207円 ) | 3日目 |
9,500円 ( 10,450円 ) | 3日目 |
6,850円 ( 7,535円 ) | 3日目 |
7,280円 ( 8,008円 ) | 3日目 |
7,610円 ( 8,371円 ) | 3日目 |
7,960円 ( 8,756円 ) | 3日目 |
詳細情報
基本情報
ベアリングがスラスト仕様を使用している為、スラストガタが少ない商品となっております。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| d | ￥基準単価 | ||||
| ノーマルタイプ | インロータイプ | ||||
| BGCSB | BGCS | SBGCS | BGCTB | BGCT | |
| 7 | 4,360 | 4,850 | 6,850 | 4,940 | 5,490 |
| 9 | 4,540 | 5,050 | 7,280 | 5,100 | 5,680 |
| 12 | 4,690 | 5,210 | 7,610 | 5,260 | 5,840 |
| 14 | 4,840 | 5,380 | 7,960 | 5,420 | 6,020 |
| 17 | 5,520 | 5,820 | － | 6,140 | 6,470 |
| 20 | 6,700 | 7,060 | － | 7,330 | 7,720 |
| 25 | 7,720 | 8,130 | － | 8,370 | 8,810 |
| 30 | 8,830 | 9,290 | － | 9,500 | 10,010 |
●ホルダ材質S45C相当
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
●SBGCS（ホルダ材質SUS304）
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
| 数量区分 | 標準対応 | 個別対応 | |||||
| 小口 | 大口 | 大口 | |||||
| 数 量 | 1～9 | 10～19 | 20～34 | 35～50 | 51～99 | 100～150 | 151～ |
| 値引率 | 基準単価 | 5% | 10% | 25% | 30% | お見積り | |
| 出荷日：d寸20以下 | 通常 | ＋1日 | ＋5日 | ＋8日 | |||
| 出荷日：d寸25以上 | ＋1日 | ||||||
●SBGCS（ホルダ材質SUS304）
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1～19 | 20～34 | 35～50 | 51～99 | 100～150 | 151～ |
| 値引率 | 基準単価 | 5% | 10% | 25% | 30% | お見積り |
| 出荷日 | 通常 | ＋6日 | ＋9日 | |||
概要・仕様

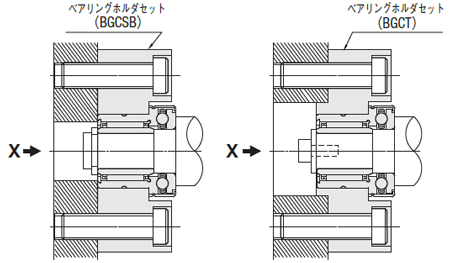

使用例
[ ! ]X方向からの荷重を保持する構造にはなっておりません。
