ヒンジピン 両端面取りタイプ
規格・仕様：
- 大口分納
- 基本形状
- ストレート
- 固定方法
- 止めねじ(平面取り／Dカット)
- 種類
- Ｌ寸指定
- 六角穴有無
- なし
- 面取り箇所
- 2箇所
- 材質証明書
- 対象
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が96型番あります。

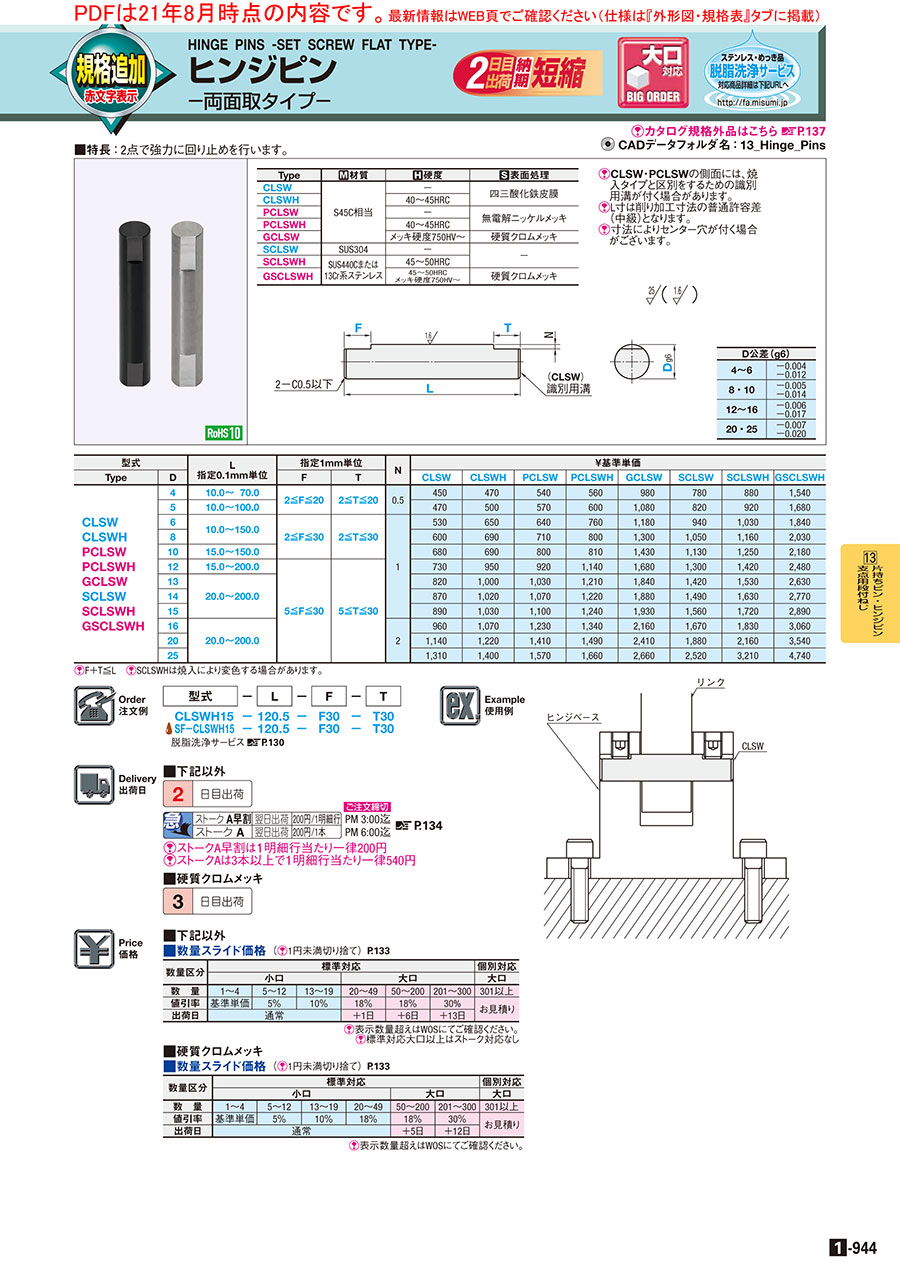

外形図・規格表
[ ! ]CLSW・PCLSWの側面には、焼入タイプと区別をするための識別用溝があります。
[ ! ]寸法によりセンター穴が付く場合があります。
[ ! ]L寸法公差はJISB0405m級に準じる。
| Type | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 |
| CLSW | S45C相当 | − | 四三酸化鉄皮膜 |
| CLSWH | 40〜45HRC | ||
| PCLSW | − | 無電解ニッケルメッキ | |
| PCLSWH | 40〜45HRC | ||
| GCLSW | メッキ硬度750HV〜 | 硬質クロムメッキ | |
| SCLSW | SUS304 | − | − |
| SCLSWH | SUS440Cまたは 13Cr系ステンレス | 45〜50HRC | |
| GSCLSWH | 45〜50HRC メッキ硬度750HV〜 | 硬質クロムメッキ |
規格表
| 型式 | − | L | − | F | − | T |
| CLSWH15 SF−CLSWH15 | − − | 120.5 120.5 | − − | F30 F30 | − − | T30 T30 |
| D公差(g6) | |
| 4〜6 | −0.004 −0.012 |
| 8・10 | −0.005 −0.014 |
| 12〜16 | −0.006 −0.017 |
| 20・25 | −0.007 −0.020 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L 指定0.1mm単位 | 指定1mm単位 | N | ￥基準単価 | |||||||||
| Type | D | F | T | CLSW | CLSWH | PCLSW | PCLSWH | GCLSW | SCLSW | SCLSWH | GSCLSWH | ||
| CLSW CLSWH PCLSW PCLSWH GCLSW SCLSW SCLSWH GSCLSWH | 4 | 10.0〜 70.0 | 2≦F≦20 | 2≦T≦20 | 0.5 | 470 | 490 | 570 | 590 | 1,030 | 820 | 920 | 1,620 |
| 5 | 10.0〜100.0 | 490 | 530 | 600 | 630 | 1,130 | 860 | 970 | 1,760 | ||||
| 6 | 10.0〜150.0 | 2≦F≦30 | 2≦T≦30 | 1 | 560 | 680 | 670 | 800 | 1,240 | 990 | 1,080 | 1,930 | |
| 8 | 630 | 720 | 750 | 840 | 1,370 | 1,100 | 1,220 | 2,130 | |||||
| 10 | 15.0〜150.0 | 710 | 720 | 840 | 850 | 1,500 | 1,190 | 1,310 | 2,290 | ||||
| 12 | 15.0〜200.0 | 5≦F≦30 | 5≦T≦30 | 770 | 1,000 | 970 | 1,200 | 1,760 | 1,370 | 1,490 | 2,600 | ||
| 13 | 20.0〜200.0 | 860 | 1,050 | 1,080 | 1,270 | 1,930 | 1,490 | 1,610 | 2,760 | ||||
| 14 | 910 | 1,070 | 1,120 | 1,280 | 1,970 | 1,560 | 1,710 | 2,910 | |||||
| 15 | 930 | 1,080 | 1,160 | 1,300 | 2,030 | 1,640 | 1,810 | 3,030 | |||||
| 16 | 20.0〜200.0 | 2 | 1,010 | 1,120 | 1,290 | 1,410 | 2,270 | 1,750 | 1,920 | 3,210 | |||
| 20 | 1,200 | 1,280 | 1,480 | 1,560 | 2,530 | 1,970 | 2,270 | 3,720 | |||||
| 25 | 1,380 | 1,470 | 1,650 | 1,740 | 2,790 | 2,650 | 3,370 | 4,980 | |||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
詳細情報
基本情報
【規格拡張】
無電解ニッケルメッキを追加しました。
耐摩耗性に優れた硬質クロムメッキを追加しました。
【特徴】
両端面取り部で強力な回り止めが可能です。
【コンパクト設計おすすめ商品】
・極低頭六角穴ツバ付おねじタイプ
・極低頭六角穴ツバ付めねじタイプ
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■下記以外
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし
■硬質クロムメッキ
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
| 数量区分 | 標準対応 | 個別対応 | |||||
| 小口 | 大口 | 大口 | |||||
| 数 量 | 1〜4 | 5〜12 | 13〜19 | 20〜49 | 50〜200 | 201～300 | 301以上 |
| 値引率 | 基準単価 | 5％ | 10％ | 18％ | 18％ | 35% | お見積り |
| 出荷日 | 通常 | ＋1日 | ＋6日 | ＋13日 | |||
[ ! ]標準対応大口以上はストーク対応なし
■硬質クロムメッキ
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
| 数量区分 | 標準対応 | 個別対応 | |||||
| 小口 | 大口 | 大口 | |||||
| 数 量 | 1〜4 | 5〜12 | 13〜19 | 20〜49 | 50〜200 | 201〜300 | 301以上 |
| 値引率 | 基準単価 | 5％ | 10％ | 18％ | 18％ | 35％ | お見積り |
| 出荷日 | 通常 | ＋5日 | ＋12日 | ||||
概要・仕様
使用例
商品担当おすすめ
