駆動軸 ２段１段タイプ
- chemSHERPA対応品あり
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

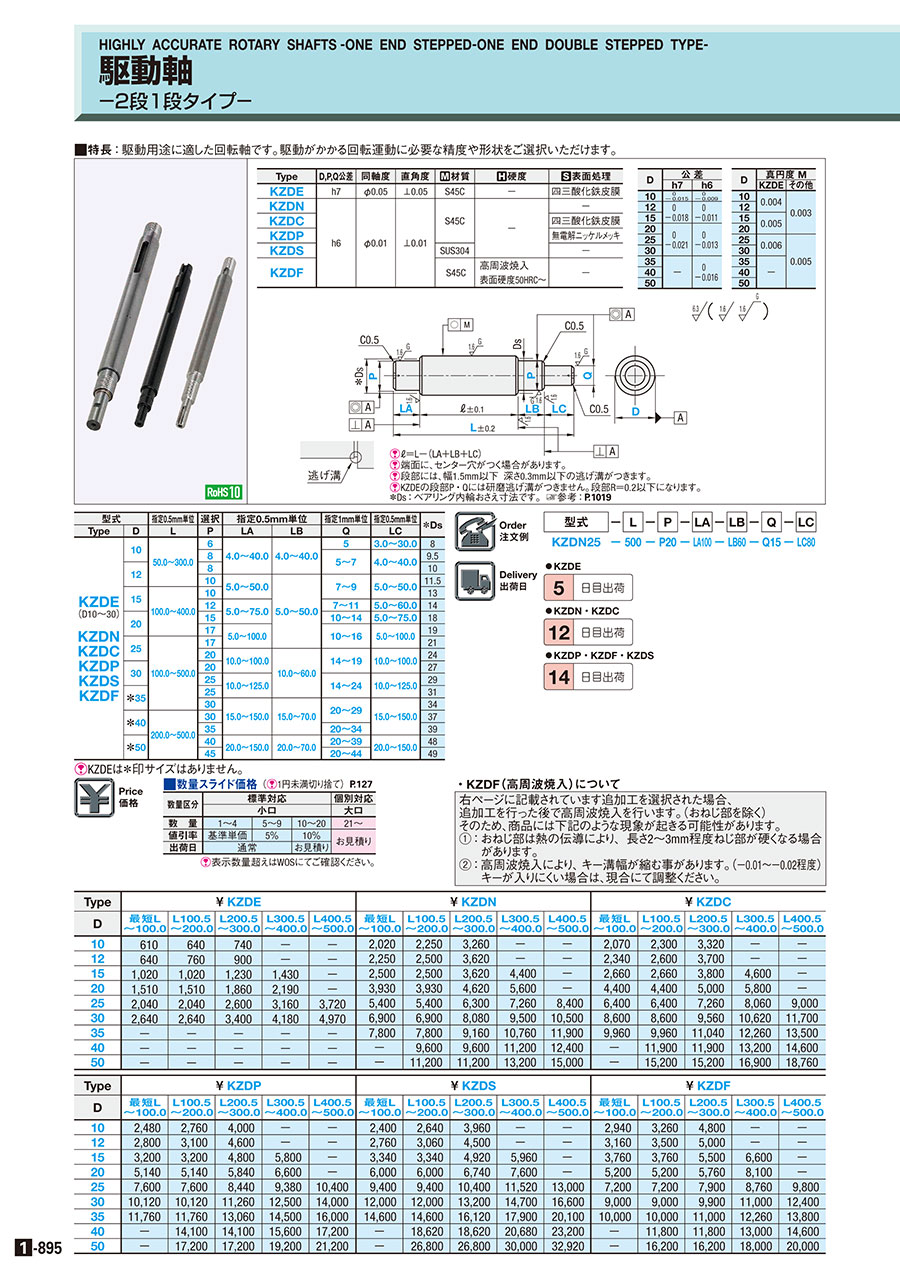

外形図・規格表
外形図
[ ! ]ℓ＝L－（LA＋LB＋LC）
[ ! ]端面に、センター穴がつく場合があります。
[ ! ]段部には、幅1.5mm以下 深さ0.3mm以下の逃げ溝がつきます。
[ ! ]KZDEの段部P・Qには研磨逃げ溝がつきません。段部R＝0.2以下になります。
＊Ds：ベアリング内輪おさえ寸法です。>>参考：こちら
| D | 公 差 | |
| h7 | h6 | |
| 10 | 0 -0.015 | 0 -0.009 |
| 12 | 0 -0.018 | 0 -0.011 |
| 15 | ||
| 20 | 0 -0.021 | 0 -0.013 |
| 25 | ||
| 30 | ||
| 35 | - | 0 -0.016 |
| 40 | ||
| 50 | ||
| D | 真円度 M | |
| KZDE | その他 | |
| 10 | 0.004 | 0.003 |
| 12 | ||
| 15 | 0.005 | |
| 20 | ||
| 25 | 0.006 | 0.005 |
| 30 | ||
| 35 | - | |
| 40 | ||
| 50 | ||
| Type | D,P,Q公差 | 同軸度 | 直角度 | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 |
| KZDE | h7 | φ0.05 | ⊥0.05 | S45C | − | 四三酸化鉄皮膜 |
| KZDN | h6 | φ0.01 | ⊥0.01 | S45C | − | − |
| KZDC | 四三酸化鉄皮膜 | |||||
| KZDP | 無電解ニッケルメッキ | |||||
| KZDS | SUS304 | − | ||||
| KZDF | S45C | 高周波焼入 | − | |||
| 表面硬度50HRC〜 |
規格表
| 型式 | − | L | − | P | − | LA | − | LB | − | Q | − | LC |
| KZDN25 | − | 500 | − | P20 | − | LA100 | − | LB60 | − | Q15 | − | LC80 |
| 型式 | 指定0.5mm単位 | 選択 | 指定0.5mm単位 | 指定1mm単位 | 指定0.5mm単位 | ＊Ds | ||
| Type | D | L | P | LA | LB | Q | LC | |
| KZDE | 10 | 50.0〜300.0 | 6 | 4.0〜40.0 | 4.0〜40.0 | 5〜7 | 3.0〜30.0 | 8 |
| 8 | 4.0〜40.0 | 9.5 | ||||||
| 12 | 8 | 10 | ||||||
| 10 | 5.0〜50.0 | 5.0〜50.0 | 7〜9 | 5.0〜50.0 | 11.5 | |||
| 15 | 100.0〜400.0 | 10 | 13 | |||||
| 12 | 5.0〜75.0 | 7〜11 | 5.0〜60.0 | 14 | ||||
| 20 | 15 | 10〜14 | 5.0〜75.0 | 18 | ||||
| 17 | 5.0〜100.0 | 10〜16 | 5.0〜100.0 | 19 | ||||
| 25 | 100.0〜500.0 | 17 | 21 | |||||
| 20 | 10.0〜100.0 | 10.0〜60.0 | 14〜19 | 10.0〜100.0 | 24 | |||
| 30 | 20 | 27 | ||||||
| 25 | 10.0〜125.0 | 14〜24 | 10.0〜125.0 | 29 | ||||
| 型式 | 指定0.5mm単位 | 選択 | 指定0.5mm単位 | 指定1mm単位 | 指定0.5mm単位 | ＊Ds | ||
| Type | D | L | P | LA | LB | Q | LC | |
| KZDN KZDC KZDP KZDS KZDF | 10 | 50.0〜300.0 | 6 | 4.0〜40.0 | 4.0〜40.0 | 5〜7 | 3.0〜30.0 | 8 |
| 8 | 4.0〜40.0 | 9.5 | ||||||
| 12 | 8 | 10 | ||||||
| 10 | 5.0〜50.0 | 5.0〜50.0 | 7〜9 | 5.0〜50.0 | 11.5 | |||
| 15 | 100.0〜400.0 | 10 | 13 | |||||
| 12 | 5.0〜75.0 | 7〜11 | 5.0〜60.0 | 14 | ||||
| 20 | 15 | 10〜14 | 5.0〜75.0 | 18 | ||||
| 17 | 5.0〜100.0 | 10〜16 | 5.0〜100.0 | 19 | ||||
| 25 | 100.0〜500.0 | 17 | 21 | |||||
| 20 | 10.0〜100.0 | 10.0〜60.0 | 14〜19 | 10.0〜100.0 | 24 | |||
| 30 | 20 | 27 | ||||||
| 25 | 10.0〜125.0 | 14〜24 | 10.0〜125.0 | 29 | ||||
| 35 | 25 | 31 | ||||||
| 30 | 15.0〜150.0 | 15.0〜70.0 | 20〜29 | 15.0〜150.0 | 34 | |||
| 40 | 200.0〜500.0 | 30 | 37 | |||||
| 35 | 20〜34 | 39 | ||||||
| 50 | 40 | 20.0〜150.0 | 20.0〜70.0 | 20〜39 | 20.0〜150.0 | 48 | ||
| 45 | 20〜44 | 49 | ||||||
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
概要・仕様
■駆動軸の選定について
駆動軸は基本形状とサイズを規格表で選定し、追加工でねじ加工、キー溝加工等必要な加工を選定していく商品です。
＜型式選定例＞
・選定加工：おねじ2ケ所、キー溝2ケ所
＜価格算出例＞
本体基準単価9,600円＋おねじ加工600円×2＋キー溝加工400円×2
＝合計金額 11,600円
〈使用例〉
追加工
| 型式 | − | L | − | P | − | LA | − | LB | − | Q | − | LC | − | （MA・NA・KA・TA・SA・WA…etc.） |
| KZDN40 | − | 300 | − | P30 | − | LA60 | − | LB60 | − | Q20 | − | LC60 | − | MMA30－MMB30－ KA15 － HA15 － KC0 － HC30 |
| Alterations | Code | Spec. | ￥/1Code | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 左端 | 右端 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
おねじ加工  | MA MSA MMA | MB MSB MMB MC MSC MMC | 軸端におねじを追加工します。ねじ部長さを指定。（Codeで並目、細目、精度が異なります。）
[ ! ]P,Q＝Mの時、指定可。
| 並目 | 細目 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M5～M12 250 | M5～M20 300 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M20・M30 500 | M25～M50 600 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
めねじ加工  | NA | NC | 軸端にめねじを追加工します。ねじ径を選択。
| M3～M16 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M20～M24 450 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
キ－溝加工  | KA KB | KC KD | キー溝を追加工します。キー溝位置、キー溝長さ指定。 指定方法 KA10－HA30－KB100－HB50 KA,HA,KB,HB,KC,HC,KD,HD＝指定1mm単位 [ ! ]3≦HA,HB,HC,HD≦100 [ ! ]キ－溝詳細 >>こちら [ ! ]複数のキー溝を併用した場合、最大0.2°のズレが生じます。 [ ! ]キー溝位置は、段部より2mm以上離してください | D10～D15 200 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D20～D50 400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
キー溝加工＋平面取り加工  | ZA ZB | ZC ZD | キー溝を基準とし、任意の角度位置に平面取りを追加工します。キー溝長さ、キー溝幅、平面取り角度を指定。 ・指定コ－ド
[ ! ]平面取りの長さは、キー溝長さと同じになります。 | 600 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
止め輪溝加工  | TA | TB TC | 止め輪溝を追加工します。止め輪溝位置を指定。 指定方法 TA10－TB10－TC10 TA,TB,TC＝指定1mm単位 [ ! ]4≦TA≦LA－3 [ ! ]止め輪が付属されます。 [ ! ]止め輪溝寸法 >>こちら [ NG ]Q＝27,31,33,34,36～39, 41～44は製作不可。 P,Q≦8：E型止め輪 P,Q≧9：C型止め輪
| D10～D15 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D20～D50 450 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
スパナ溝加工  | SA SD | SC | スパナ溝を追加工します。スパナ溝位置を指定。
| 400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
角度指定2面取り加工  | WA WD | WC WE | 基準面0°の他に任意の角度位置に平面取りを追加工します。 ・指定コ－ド
・WEはKZDEのみ適用 | 500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
公差変更  | PJ（js6） PK（k6） | 段部P寸の公差をjs6、k6に変更します。 | 1,000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
・KZDF（高周波焼入）について
上に記載されています追加工を選択された場合、
追加工を行った後で高周波焼入を行います。（おねじ部を除く）
そのため、商品には下記のような現象が起きる可能性があります。
①：おねじ部は熱の伝導により、長さ2～3mm程度ねじ部が硬くなる場合
があります。
②：高周波焼入により、キー溝幅が縮む事があります。（－0.01～－0.02程度）
キーが入りにくい場合は、現合にて調整ください。
上記以外の追加工をご希望場合はカタログ規格外品サービスにて製作可否を含めお見積ください。
キー溝寸法
|  | |||||||||||||||||||||||||||||||||||||||||||
[ ! ]キー溝加工位置が端面から1mm未満の場合、Rがつきません。
軸径に対する止め輪溝部詳細寸法
| 軸径 | ｄ許容差 | 溝幅(m)許容差 | 適用止め輪 | 材質 | ||
| 10 | 9.6 | 0/－0.09 | 1.15 | ＋0.14 0 | JIS C型10 | SUS304 >>こちら |
| 11 | 10.5 | 0 -0.11 | JIS C型11 | |||
| 12 | 11.5 | JIS C型12 | ||||
| 13 | 12.4 | JIS C型13 | ||||
| 14 | 13.4 | JIS C型14 | ||||
| 15 | 14.3 | JIS C型15 | ||||
| 16 | 15.2 | JIS C型16 | ||||
| 17 | 16.2 | JIS C型17 | ||||
| 18 | 17 | 1.35 | JIS C型18 | |||
| 19 | 18 | JIS C型19 | ||||
| 軸径 | ｄ許容差 | 溝幅(m)許容差 | 適用止め輪 | 材質 | ||
| 20 | 19 | 0 -0.21 | 1.35 | ＋0.14 0 | JIS C型20 | SUS304 >>こちら |
| 21 | 20 | JIS C型21 | ||||
| 22 | 21 | JIS C型22 | ||||
| 23 | 22 | JIS C型23 | ||||
| 24 | 22.9 | JIS C型24 | ||||
| 25 | 23.9 | JIS C型25 | ||||
| 26 | 24.9 | JIS C型26 | ||||
| 28 | 26.6 | 1.65 | JIS C型28 | |||
| 29 | 27.6 | JIS C型29 | ||||
| 30 | 28.6 | JIS C型30 | ||||
| 32 | 30.3 | 0 -0.25 | JIS C型32 | |||
| 35 | 33 | JIS C型35 | ||||
| 40 | 38 | 1.9 | JIS C型40 | |||
| 45 | 42.5 | JIS C型45 | ||||
| 50 | 47 | 2.2 | JIS C型50 | |||
[ ! ]止め輪溝には適用止め輪が付属します。
[ ! ]溝幅（m）について旧JIS規格【JIS B2805(1978)】となっております。ご注意ください。
関連リンク
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 14日目 |
- |
- ( - ) | 14日目 |
- |
- ( - ) | 14日目 |
- |
- ( - ) | 14日目 |
- |
- ( - ) | 14日目 |
- |
- ( - ) | 14日目 |
- |
- ( - ) | 14日目 |
- |
- ( - ) | 14日目 |
- |
- ( - ) | 14日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 12日目 |
- |
- ( - ) | 14日目 |
|
- ( - ) | 14日目 |
|
- ( - ) | 14日目 |
|
- ( - ) | 14日目 |
|
- ( - ) | 14日目 |
|
- ( - ) | 14日目 |
|
- ( - ) | 14日目 |
|
- ( - ) | 14日目 |
|
- ( - ) | 14日目 |
|
- ( - ) | 14日目 |
|
- ( - ) | 14日目 |
|
- ( - ) | 14日目 |
|
- ( - ) | 14日目 |
|
- ( - ) | 14日目 |
|
- ( - ) | 14日目 |
|
- ( - ) | 14日目 |
|
- ( - ) | 14日目 |
|
- ( - ) | 14日目 |
詳細情報
基本情報
直角度0.01、同軸度0.01のドライビングシャフト。 ねじ切り、キー溝、平面取りの追加工も豊富にラインナップ。
ご注意
納期・価格
価格表
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| Type | ￥ KZDE | ￥ KZDN | ￥ KZDC | ||||||||||||
| D | 最短L 〜100.0 | L100.5 〜200.0 | L200.5 〜300.0 | L300.5 〜400.0 | L400.5 〜500.0 | 最短L 〜100.0 | L100.5 〜200.0 | L200.5 〜300.0 | L300.5 〜400.0 | L400.5 〜500.0 | 最短L 〜100.0 | L100.5 〜200.0 | L200.5 〜300.0 | L300.5 〜400.0 | L400.5 〜500.0 |
| 10 | 640 | 670 | 780 | － | － | 2,120 | 2,360 | 3,420 | － | － | 2,170 | 2,420 | 3,490 | － | － |
| 12 | 670 | 800 | 950 | － | － | 2,360 | 2,630 | 3,800 | － | － | 2,460 | 2,730 | 3,890 | － | － |
| 15 | 1,070 | 1,070 | 1,290 | 1,500 | － | 2,630 | 2,630 | 3,800 | 4,620 | － | 2,790 | 2,790 | 3,990 | 4,830 | － |
| 20 | 1,590 | 1,590 | 1,950 | 2,300 | － | 4,130 | 4,130 | 4,850 | 5,880 | － | 4,620 | 4,620 | 5,250 | 6,090 | － |
| 25 | 2,140 | 2,140 | 2,730 | 3,320 | 3,910 | 5,670 | 5,670 | 6,620 | 7,620 | 8,820 | 6,720 | 6,720 | 7,620 | 8,460 | 9,450 |
| 30 | 2,770 | 2,770 | 3,570 | 4,390 | 5,220 | 7,250 | 7,250 | 8,480 | 9,980 | 11,030 | 9,030 | 9,030 | 10,040 | 11,150 | 12,290 |
| 35 | － | － | － | － | － | 8,190 | 8,190 | 9,620 | 11,300 | 12,500 | 10,460 | 10,460 | 11,590 | 12,870 | 14,180 |
| 40 | － | － | － | － | － | － | 10,080 | 10,080 | 11,760 | 13,020 | － | 12,500 | 12,500 | 13,860 | 15,330 |
| 50 | － | － | － | － | － | － | 11,760 | 11,760 | 13,860 | 15,750 | － | 15,960 | 15,960 | 17,750 | 19,700 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| Type | ￥ KZDP | ￥ KZDS | ￥ KZDF | ||||||||||||
| D | 最短L 〜100.0 | L100.5 〜200.0 | L200.5 〜300.0 | L300.5 〜400.0 | L400.5 〜500.0 | 最短L 〜100.0 | L100.5 〜200.0 | L200.5 〜300.0 | L300.5 〜400.0 | L400.5 〜500.0 | 最短L 〜100.0 | L100.5 〜200.0 | L200.5 〜300.0 | L300.5 〜400.0 | L400.5 〜500.0 |
| 10 | 2,600 | 2,900 | 4,200 | － | － | 2,520 | 2,770 | 4,160 | － | － | 3,090 | 3,420 | 5,040 | － | － |
| 12 | 2,940 | 3,260 | 4,830 | － | － | 2,900 | 3,210 | 4,730 | － | － | 3,320 | 3,680 | 5,250 | － | － |
| 15 | 3,360 | 3,360 | 5,040 | 6,090 | － | 3,510 | 3,510 | 5,170 | 6,260 | － | 3,950 | 3,950 | 5,780 | 6,930 | － |
| 20 | 5,400 | 5,400 | 6,130 | 6,930 | － | 6,300 | 6,300 | 7,080 | 7,980 | － | 5,460 | 5,460 | 6,050 | 8,510 | － |
| 25 | 7,980 | 7,980 | 8,860 | 9,850 | 10,920 | 9,870 | 9,870 | 10,920 | 12,100 | 13,650 | 7,560 | 7,560 | 8,300 | 9,200 | 10,290 |
| 30 | 10,630 | 10,630 | 11,820 | 13,130 | 14,700 | 12,600 | 12,600 | 13,860 | 15,440 | 17,430 | 9,450 | 9,450 | 10,400 | 11,550 | 13,020 |
| 35 | 12,350 | 12,350 | 13,710 | 15,230 | 16,800 | 15,330 | 15,330 | 16,930 | 18,800 | 21,110 | 10,500 | 10,500 | 11,550 | 12,870 | 14,490 |
| 40 | － | 14,810 | 14,810 | 16,380 | 18,060 | － | 19,550 | 19,550 | 21,710 | 24,360 | － | 12,390 | 12,390 | 13,650 | 15,330 |
| 50 | － | 18,060 | 18,060 | 20,160 | 22,260 | － | 28,140 | 28,140 | 31,500 | 34,570 | － | 17,010 | 17,010 | 18,900 | 21,000 |
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1〜4 | 5〜9 | 10〜20 | 21～ |
| 値引率 | 基準単価 | 5％ | 10％ | お見積り |
| 出荷日 | 通常 | お見積り | ||
