ミスミ

駆動軸　両端段付タイプ

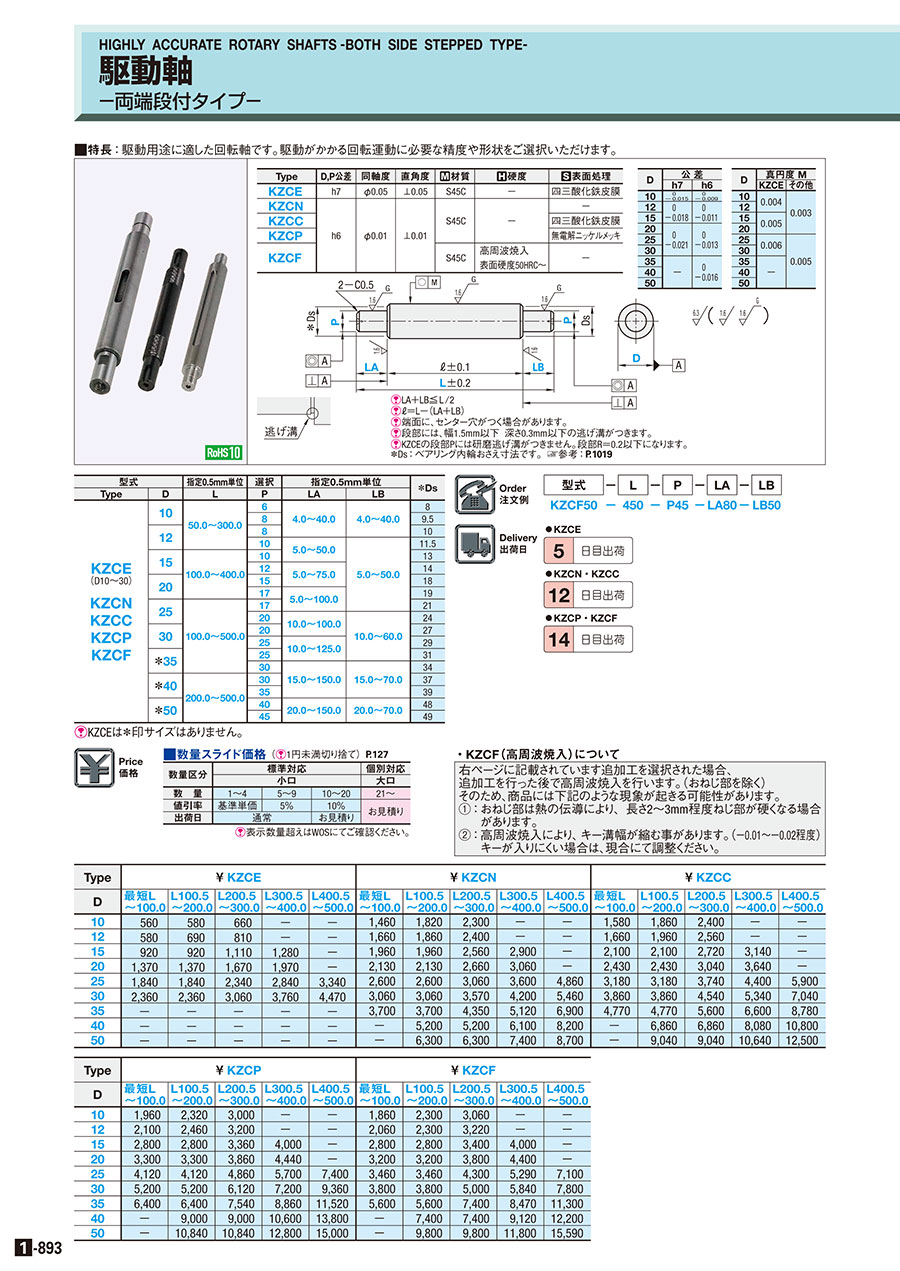

カタログ| P.1-893

chemSHERPA対応品あり

通常単価(税別): -

税込単価: -

通常出荷日：5日目～14日目

直角度0.01、同軸度0.01のドライビングシャフト。　ねじ切り、キー溝、平面取りの追加工も豊富にライ...

詳細を確認

4.74.7

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より製作可否含めたお見積もりをお願いします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

ミスミ

駆動軸　片端段付タイプ

通常出荷日：5 日目～

よく一緒に見られています

ミスミ

駆動軸　ストレートタイプ

通常出荷日：5 日目～

未確定：候補が42型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

[ ! ]LA＋LB≦ L/2
[ ! ]ℓ＝L－（LA＋LB）
[ ! ]端面に、センター穴がつく場合があります。
[ ! ]段部には、幅1.5mm以下　深さ0.3mm以下の逃げ溝がつきます。
[ ! ]KZCEの段部Pには研磨逃げ溝がつきません。段部R＝0.2以下になります。
＊Ds：ベアリング内輪おさえ寸法です。>>参考：こちら

D	公差
	h7	h6
10	0 -0.015	0 -0.009
12	0 -0.018	0 -0.011
15
20	0 -0.021	0 -0.013
25
30
35	-	0 -0.016
40
50

D	真円度 M
	KZCE	その他
10	0.004	0.003
12
15	0.005
20
25	0.006	0.005
30
35	-
40
50

Type	D,P公差	同軸度	直角度	[ M ]材質	[ H ]硬度	[ S ]表面処理
KZCE	h7	φ0.05	⊥0.05	S45C	−	四三酸化鉄皮膜
KZCN	h6	φ0.01	⊥0.01	S45C	−	−
KZCC						四三酸化鉄皮膜
KZCP						無電解ニッケルメッキ
KZCF				S45C	高周波焼入	−
KZCF				S45C	表面硬度50HRC〜	−

[ ! ]駆動軸の真直度基準はありません。必要の場合は、ミスミ回転軸をご検討ください。

規格表

型式	−	L	−	P	−	LA	−	LB
KZCF50	−	450	−	P45	−	LA80	−	LB50

型式		指定0.5mm単位	選択	指定0.5mm単位		＊Ds
Type	D	L	P	LA	LB
KZCE	10	50.0〜300.0	6	4.0〜40.0	4.0〜40.0	8
			8			9.5
	12		8			10
			10	5.0〜50.0	5.0〜50.0	11.5
	15	100.0〜400.0	10			13
			12	5.0〜75.0		14
	20		15			18
			17	5.0〜100.0		19
	25	100.0〜500.0	17			21
			20	10.0〜100.0	10.0〜60.0	24
	30		20			27
			25	10.0〜125.0		29

型式		指定0.5mm単位	選択	指定0.5mm単位		＊Ds
Type	D	L	P	LA	LB
KZCN KZCC KZCP KZCF	10	50.0〜300.0	6	4.0〜40.0	4.0〜40.0	8
			8			9.5
	12		8			10
			10	5.0〜50.0	5.0〜50.0	11.5
	15	100.0〜400.0	10			13
			12	5.0〜75.0		14
	20		15			18
			17	5.0〜100.0		19
	25	100.0〜500.0	17			21
			20	10.0〜100.0	10.0〜60.0	24
	30		20			27
			25	10.0〜125.0		29
	35		25			31
			30	15.0〜150.0	15.0〜70.0	34
	40	200.0〜500.0	30			37
			35			39
	50		40	20.0〜150.0	20.0〜70.0	48
			45			49

[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

概要・仕様

■駆動軸の選定について
駆動軸は基本形状とサイズを規格表で選定し、追加工でねじ加工、キー溝加工等必要な加工を選定していく商品です。

＜型式選定例＞
・選定加工：止め輪溝1ケ所、面取り0°と90°に2ケ所、めねじ1ケ所

駆動軸　両端段付タイプ:関連画像

＜価格算出例＞
本体基準単価7,400円＋止め輪溝加工450円＋面取り加工500円＋めねじ加工300円
＝合計金額 8,650円

〈使用例〉

駆動軸　両端段付タイプ:関連画像

追加工

型式	−	L	−	P	−	LA	−	LB	−	（MA・NA・KA・TA・SA・WA…etc.）
KZCF40	−	300	−	P30	−	LA60	−	LB60	−	NB12 － TA40 － WB10 － GB20 － AB90

Alterations

Code

Spec.

￥/1Code

左端

中間

右端

おねじ加工

MA
MSA
MMA

左側
MC
MSC
MMC
右側
MD
MSD
MMD

MB
MSB
MMB

軸端におねじを追加工します。ねじ部長さを指定。（Codeで並目、細目、精度が異なります。）
指定方法 MA15－MSB15　指定1mm単位　5≦ねじ部長さ≦M×5,LA（LB）－2

Code				ねじ精度
左端・中間		右端・中間		ねじ精度
MA	MC	MB	MD	並目	JIS 6h（2級）
MSA	MSC	MSB	MSD	細目（並級）	JIS 6h（2級）
MMA	MMC	MMB	MMD	細目（精級）	JIS 4h（1級）

[ ! ]D,P＝Mの時、指定可。
[ NG ]KZCEは細目（精級）適用不可。

M（並目）	ピッチ	M（細目）	ピッチ	M（細目）	ピッチ
M6	1.0	M6	0.75	M25	1.5
M8	1,25	M8	0.75	M30	1.5
M10	1.5	M10	0.75	M35	1.5
M12	1.75	M12	1.0	M40	1.5
M20	2.5	M15	1.0	M45	1.5
M30	3.5	M17	1.0	M50	1.5
		M20	1.0

並目

細目

M6～M12
250

M6～M20
300

M20・M30
500

M25～M50
600

めねじ加工

軸端にめねじを追加工します。ねじ径を選択。
指定方法 NA5－NB5　[ ! ]NA,NB≦P－4

NA（並目）NB（並目）
選択

M3 M4 M5 M6 M8
M10 M12 M16 M20
M24

M3～M16
300

M20～M24
450

キ－溝加工

KC
KD

キー溝を追加工します。キー溝位置、キー溝長さ指定。
指定方法 KA10－HA30－KB100－HB50
KA,HA,KB,HB,KC,HC,KD,HD＝指定1mm単位
[ ! ]3≦HA,HB,HC,HD≦100
[ ! ]キ－溝詳細 >>こちら
[ ! ]複数のキー溝を併用した場合、最大0.2°のズレが生じます。
[ ! ]キー溝位置は、段部より2mm以上離してください。

D10～D15
200

D20～D50
400

キー溝加工＋平面取り加工

ZC
ZD

キー溝を基準とし、任意の角度位置に平面取りを追加工します。キー溝位置、キー溝長さ、平面取り角度を指定。
指定方法 ZA40－HA20－AA90
ZA,HA,ZB,HB,ZC,HC,ZD,HD＝指定1mm単位　AA,AB,AC,AD＝指定30°単位　30°≦AA,AB,AC,AD≦330°
[ ! ]HA,HB,HC,HD≦100　[ ! ]キー溝詳細 >>こちら　[ ! ]キー溝位置は、段部より2mm以上離してください。

・指定コ－ド

キー溝位置指定	キー溝幅指定	角度指定
キー溝位置指定	キー溝幅指定	30°単位
ZA	HA	AA
ZB	HB	AB
ZC	HC	AC
ZD	HD	AD

D・P	6～17	20～40	45・50
H	1	2	3

[ ! ]平面取りの長さは、キー溝長さと同じになります。
[ ! ]キー溝と平面取り角度は最大で、0.2°のズレが生じます。

600

止め輪溝加工

TC
TD

止め輪溝を追加工します。止め輪溝位置を指定。
指定方法 TA10－TB10
TA,TB＝指定1mm単位　4≦TA（TB）≦LA（LB）－3
[ ! ]止め輪が付属されます。
[ ! ]止め輪溝寸法 >>こちら

P＝6,8：E型止め輪 P≧10,D≧10：C型止め輪

駆動軸			止め輪
[ M ]材質	[ H ]硬度	[ S ]表面処理	[ M ]材質
S45C	－	－	ばね用鋼
		四三酸化鉄皮膜	ばね用鋼
		無電解ニッケルメッキ	SUS304－CSP
	表面50HRC～	－	ばね用鋼

D10～D15
300

D20～D50
450

スパナ溝加工

スパナ溝を追加工します。スパナ溝位置を指定。
指定方法 SA5　SA,SB,SD＝指定1mm単位　SA,SB,SD≧0 SA≦LA－ℓ,SB≦LB－ℓ,SD≦L－LA－LB－ℓ

D	10	12	15	20	25	30	35	40	50
W	8	10	13	17	22	27	30	36	41
ℓ	8	10				15		20

P	6	8・10	12	15	17	20	25	30	35	40	45
W₁	5	7	10	13	14	17	19	27	30	36	38
ℓ	8		10					15		20

400

角度指定2面取り加工

基準面0°の他に任意の角度位置に平面取りを追加工します。
平面取り位置と平面取り長さ・角度を指定。0°指定の場合、平面取りは1ケ所になります。
指定方法 WA15－GA10－AA0
WA,WB,WC,GA,GB,GC＝指定1mm単位　AA,AB,AC＝指定30°単位　0°≦AA,AB,AC≦330°

・指定コ－ド

平面取り位置指定	平面取り幅指定	角度指定
平面取り位置指定	平面取り幅指定	30°単位
WA	GA	AA
WB	GB	AB
WC	GC	AC

D・P	6～17	20～40	45・50
H	1	2	3

500

公差変更

PJ（js6）
PK（k6）

段部P寸の公差をjs6、k6に変更します。
指定方法 PJ or PK
[ ! ]LA部,LB部、両方公差変更になります。
[ NG ]KZCEは適用不可。

1,000

・KZCF（高周波焼入）について

上に記載されています追加工を選択された場合、
追加工を行った後で高周波焼入を行います。（おねじ部を除く）
そのため、商品には下記のような現象が起きる可能性があります。
①：おねじ部は熱の伝導により、長さ2～3mm程度ねじ部が硬くなる場合
があります。
②：高周波焼入により、キー溝幅が縮む事があります。（－0.01～－0.02程度）
キーが入りにくい場合は、現合にて調整ください。

上記以外の追加工をご希望場合はカタログ規格外品サービスにて製作可否を含めお見積ください。

キー溝寸法

軸径	ｂ		t		r
軸径	基準寸法	許容差(N9)	基準寸法	許容差	r
8～10	3	-0.004 -0.029	1.8	+0.1 0	0.08～ 0.16
11～12	4	0 -0.03	2.5		0.08～ 0.16
13～17	5		3.0		0.16～ 0.25
18～22	6		3.5
23～30	8	0 -0.036	4.0	+0.2 0
31～38	10	0 -0.036	5.0		0.25～ 0.4
39～44	12	0 -0.043	5.0
45～50	14	0 -0.043	5.5

[ ! ]b≦Ａ・Ｅ・Ｃ≦100

[ ! ]加工は同一直線上に行っておりますが、±2°の位相を生じることがあります。
[ ! ]キー溝加工位置が端面から1mm未満の場合、Rがつきません。

軸径に対する止め輪溝部詳細寸法

軸径	ｄ許容差		溝幅(m)許容差		適用止め輪	材質
10	9.6	0/－0.09	1.15	＋0.14 0	JIS C型10	SUS304 >>こちら
11	10.5	0 -0.11			JIS C型11
12	11.5				JIS C型12
13	12.4				JIS C型13
14	13.4				JIS C型14
15	14.3				JIS C型15
16	15.2				JIS C型16
17	16.2				JIS C型17
18	17		1.35		JIS C型18
19	18		1.35		JIS C型19

軸径	ｄ許容差		溝幅(m)許容差		適用止め輪	材質
20	19	0 -0.21	1.35	＋0.14 0	JIS C型20	SUS304 >>こちら
21	20				JIS C型21
22	21				JIS C型22
23	22				JIS C型23
24	22.9				JIS C型24
25	23.9				JIS C型25
26	24.9				JIS C型26
28	26.6		1.65		JIS C型28
29	27.6				JIS C型29
30	28.6				JIS C型30
32	30.3	0 -0.25			JIS C型32
35	33				JIS C型35
40	38		1.9		JIS C型40
45	42.5		1.9		JIS C型45
50	47		2.2		JIS C型50

[ ! ]止め輪溝には適用止め輪が付属します。
[ ! ]溝幅（m）について旧JIS規格【JIS B2805(1978)】となっております。ご注意ください。

型番リスト

表示件数

型番

KZCC10-[50-300/0.5]-P[6,8]-LA[4-40/0.5]-LB[4-40/0.5]

KZCC12-[50-300/0.5]-P[8,10]-LA[4-50/0.5]-LB[4-50/0.5]

KZCC15-[100-400/0.5]-P[10,12]-LA[5-75/0.5]-LB[5-50/0.5]

KZCC20-[100-400/0.5]-P[15,17]-LA[5-100/0.5]-LB[5-50/0.5]

KZCC25-[100-500/0.5]-P[17,20]-LA[5-100/0.5]-LB[5-60/0.5]

KZCC30-[100-500/0.5]-P[20,25]-LA[10-125/0.5]-LB[10-60/0.5]

KZCC35-[100-500/0.5]-P[25,30]-LA[10-150/0.5]-LB[10-70/0.5]

KZCC40-[200-500/0.5]-P[30,35]-LA[15-150/0.5]-LB[15-70/0.5]

KZCC50-[200-500/0.5]-P[40,45]-LA[20-150/0.5]-LB[20-70/0.5]

KZCE10-[50-300/0.5]-P[6,8]-LA[4-40/0.5]-LB[4-40/0.5]

KZCE12-[50-300/0.5]-P[8,10]-LA[4-50/0.5]-LB[4-50/0.5]

KZCE15-[100-400/0.5]-P[10,12]-LA[5-75/0.5]-LB[5-50/0.5]

KZCE20-[100-400/0.5]-P[15,17]-LA[5-100/0.5]-LB[5-50/0.5]

KZCE25-[100-500/0.5]-P[17,20]-LA[5-100/0.5]-LB[5-60/0.5]

KZCE30-[100-500/0.5]-P[20,25]-LA[10-125/0.5]-LB[10-60/0.5]

KZCF10-[50-300/0.5]-P[6,8]-LA[4-40/0.5]-LB[4-40/0.5]

KZCF12-[50-300/0.5]-P[8,10]-LA[4-50/0.5]-LB[4-50/0.5]

KZCF15-[100-400/0.5]-P[10,12]-LA[5-75/0.5]-LB[5-50/0.5]

KZCF20-[100-400/0.5]-P[15,17]-LA[5-100/0.5]-LB[5-50/0.5]

KZCF25-[100-500/0.5]-P[17,20]-LA[5-100/0.5]-LB[5-60/0.5]

KZCF30-[100-500/0.5]-P[20,25]-LA[10-125/0.5]-LB[10-60/0.5]

KZCF35-[100-500/0.5]-P[25,30]-LA[10-150/0.5]-LB[10-70/0.5]

KZCF40-[200-500/0.5]-P[30,35]-LA[15-150/0.5]-LB[15-70/0.5]

KZCF50-[200-500/0.5]-P[40,45]-LA[20-150/0.5]-LB[20-70/0.5]

KZCN10-[50-300/0.5]-P[6,8]-LA[4-40/0.5]-LB[4-40/0.5]

KZCN12-[50-300/0.5]-P[8,10]-LA[4-50/0.5]-LB[4-50/0.5]

KZCN15-[100-400/0.5]-P[10,12]-LA[5-75/0.5]-LB[5-50/0.5]

KZCN20-[100-400/0.5]-P[15,17]-LA[5-100/0.5]-LB[5-50/0.5]

KZCN25-[100-500/0.5]-P[17,20]-LA[5-100/0.5]-LB[5-60/0.5]

KZCN30-[100-500/0.5]-P[20,25]-LA[10-125/0.5]-LB[10-60/0.5]

KZCN35-[100-500/0.5]-P[25,30]-LA[10-150/0.5]-LB[10-70/0.5]

KZCN40-[200-500/0.5]-P[30,35]-LA[15-150/0.5]-LB[15-70/0.5]

KZCN50-[200-500/0.5]-P[40,45]-LA[20-150/0.5]-LB[20-70/0.5]

KZCP10-[50-300/0.5]-P[6,8]-LA[4-40/0.5]-LB[4-40/0.5]

KZCP12-[50-300/0.5]-P[8,10]-LA[4-50/0.5]-LB[4-50/0.5]

KZCP15-[100-400/0.5]-P[10,12]-LA[5-75/0.5]-LB[5-50/0.5]

KZCP20-[100-400/0.5]-P[15,17]-LA[5-100/0.5]-LB[5-50/0.5]

KZCP25-[100-500/0.5]-P[17,20]-LA[5-100/0.5]-LB[5-60/0.5]

KZCP30-[100-500/0.5]-P[20,25]-LA[10-125/0.5]-LB[10-60/0.5]

KZCP35-[100-500/0.5]-P[25,30]-LA[10-150/0.5]-LB[10-70/0.5]

KZCP40-[200-500/0.5]-P[30,35]-LA[15-150/0.5]-LB[15-70/0.5]

KZCP50-[200-500/0.5]-P[40,45]-LA[20-150/0.5]-LB[20-70/0.5]

硬度

表面処理

軸径D

(mm)

軸公差

(mm)

RoHS?

最小発注数量

焼入なし	[表面処理あり] 四三酸化鉄皮膜	10	h6	50 ～ 300	4 ～ 40	4 ～ 40	6 ～ 8	10	1個
焼入なし	[表面処理あり] 四三酸化鉄皮膜	12	h6	50 ～ 300	4 ～ 50	4 ～ 50	8 ～ 10	10	1個
焼入なし	[表面処理あり] 四三酸化鉄皮膜	15	h6	100 ～ 400	5 ～ 75	5 ～ 50	10 ～ 12	10	1個
焼入なし	[表面処理あり] 四三酸化鉄皮膜	20	h6	100 ～ 400	5 ～ 100	5 ～ 50	15 ～ 17	10	1個
焼入なし	[表面処理あり] 四三酸化鉄皮膜	25	h6	100 ～ 500	5 ～ 100	5 ～ 60	17 ～ 20	10	1個
焼入なし	[表面処理あり] 四三酸化鉄皮膜	30	h6	100 ～ 500	10 ～ 125	10 ～ 60	20 ～ 25	10	1個
焼入なし	[表面処理あり] 四三酸化鉄皮膜	35	h6	100 ～ 500	10 ～ 150	10 ～ 70	25 ～ 30	10	1個
焼入なし	[表面処理あり] 四三酸化鉄皮膜	40	h6	200 ～ 500	15 ～ 150	15 ～ 70	30 ～ 35	10	1個
焼入なし	[表面処理あり] 四三酸化鉄皮膜	50	h6	200 ～ 500	20 ～ 150	20 ～ 70	40 ～ 45	10	1個
焼入なし	[表面処理あり] 四三酸化鉄皮膜	10	h7	50 ～ 300	4 ～ 40	4 ～ 40	6 ～ 8	10	1個
焼入なし	[表面処理あり] 四三酸化鉄皮膜	12	h7	50 ～ 300	4 ～ 50	4 ～ 50	8 ～ 10	10	1個
焼入なし	[表面処理あり] 四三酸化鉄皮膜	15	h7	100 ～ 400	5 ～ 75	5 ～ 50	10 ～ 12	10	1個
焼入なし	[表面処理あり] 四三酸化鉄皮膜	20	h7	100 ～ 400	5 ～ 100	5 ～ 50	15 ～ 17	10	1個
焼入なし	[表面処理あり] 四三酸化鉄皮膜	25	h7	100 ～ 500	5 ～ 100	5 ～ 60	17 ～ 20	10	1個
焼入なし	[表面処理あり] 四三酸化鉄皮膜	30	h7	100 ～ 500	10 ～ 125	10 ～ 60	20 ～ 25	10	1個
[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	10	h6	50 ～ 300	4 ～ 40	4 ～ 40	6 ～ 8	10	1個
[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	12	h6	50 ～ 300	4 ～ 50	4 ～ 50	8 ～ 10	10	1個
[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	15	h6	100 ～ 400	5 ～ 75	5 ～ 50	10 ～ 12	10	1個
[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	20	h6	100 ～ 400	5 ～ 100	5 ～ 50	15 ～ 17	10	1個
[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	25	h6	100 ～ 500	5 ～ 100	5 ～ 60	17 ～ 20	10	1個
[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	30	h6	100 ～ 500	10 ～ 125	10 ～ 60	20 ～ 25	10	1個
[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	35	h6	100 ～ 500	10 ～ 150	10 ～ 70	25 ～ 30	10	1個
[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	40	h6	200 ～ 500	15 ～ 150	15 ～ 70	30 ～ 35	10	1個
[焼入あり] 高周波焼入表面硬度50HRC～	表面処理なし	50	h6	200 ～ 500	20 ～ 150	20 ～ 70	40 ～ 45	10	1個
焼入なし	表面処理なし	10	h6	50 ～ 300	4 ～ 40	4 ～ 40	6 ～ 8	10	1個
焼入なし	表面処理なし	12	h6	50 ～ 300	4 ～ 50	4 ～ 50	8 ～ 10	10	1個
焼入なし	表面処理なし	15	h6	100 ～ 400	5 ～ 75	5 ～ 50	10 ～ 12	10	1個
焼入なし	表面処理なし	20	h6	100 ～ 400	5 ～ 100	5 ～ 50	15 ～ 17	10	1個
焼入なし	表面処理なし	25	h6	100 ～ 500	5 ～ 100	5 ～ 60	17 ～ 20	10	1個
焼入なし	表面処理なし	30	h6	100 ～ 500	10 ～ 125	10 ～ 60	20 ～ 25	10	1個
焼入なし	表面処理なし	35	h6	100 ～ 500	10 ～ 150	10 ～ 70	25 ～ 30	10	1個
焼入なし	表面処理なし	40	h6	200 ～ 500	15 ～ 150	15 ～ 70	30 ～ 35	10	1個
焼入なし	表面処理なし	50	h6	200 ～ 500	20 ～ 150	20 ～ 70	40 ～ 45	10	1個
焼入なし	[表面処理あり] 無電解ニッケルメッキ	10	h6	50 ～ 300	4 ～ 40	4 ～ 40	6 ～ 8	10	1個
焼入なし	[表面処理あり] 無電解ニッケルメッキ	12	h6	50 ～ 300	4 ～ 50	4 ～ 50	8 ～ 10	10	1個
焼入なし	[表面処理あり] 無電解ニッケルメッキ	15	h6	100 ～ 400	5 ～ 75	5 ～ 50	10 ～ 12	10	1個
焼入なし	[表面処理あり] 無電解ニッケルメッキ	20	h6	100 ～ 400	5 ～ 100	5 ～ 50	15 ～ 17	10	1個
焼入なし	[表面処理あり] 無電解ニッケルメッキ	25	h6	100 ～ 500	5 ～ 100	5 ～ 60	17 ～ 20	10	1個
焼入なし	[表面処理あり] 無電解ニッケルメッキ	30	h6	100 ～ 500	10 ～ 125	10 ～ 60	20 ～ 25	10	1個
焼入なし	[表面処理あり] 無電解ニッケルメッキ	35	h6	100 ～ 500	10 ～ 150	10 ～ 70	25 ～ 30	10	1個
焼入なし	[表面処理あり] 無電解ニッケルメッキ	40	h6	200 ～ 500	15 ～ 150	15 ～ 70	30 ～ 35	10	1個
焼入なし	[表面処理あり] 無電解ニッケルメッキ	50	h6	200 ～ 500	20 ～ 150	20 ～ 70	40 ～ 45	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	12日目	-
- ( - )	12日目	-
- ( - )	12日目	-
- ( - )	12日目	-
- ( - )	12日目	-
- ( - )	12日目	-
- ( - )	12日目	-
- ( - )	12日目	-
- ( - )	12日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	14日目	-
- ( - )	14日目	-
- ( - )	14日目	-
- ( - )	14日目	-
- ( - )	14日目	-
- ( - )	14日目	-
- ( - )	14日目	-
- ( - )	14日目	-
- ( - )	14日目	-
- ( - )	12日目	-
- ( - )	12日目	-
- ( - )	12日目	-
- ( - )	12日目	-
- ( - )	12日目	-
- ( - )	12日目	-
- ( - )	12日目	-
- ( - )	12日目	-
- ( - )	12日目	-
- ( - )	14日目	SL-KZCP10
- ( - )	14日目	SL-KZCP12
- ( - )	14日目	SL-KZCP15
- ( - )	14日目	SL-KZCP20
- ( - )	14日目	SL-KZCP25
- ( - )	14日目	SL-KZCP30
- ( - )	14日目	SL-KZCP35
- ( - )	14日目	SL-KZCP40
- ( - )	14日目	SL-KZCP50

基本情報

直角度0.01、同軸度0.01のドライビングシャフト。　ねじ切り、キー溝、平面取りの追加工も豊富にラインナップ。

ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より製作可否含めたお見積もりをお願いします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Type	￥ KZCE					￥ KZCN					￥ KZCC
D	最短L 〜100.0	L100.5 〜200.0	L200.5 〜300.0	L300.5 〜400.0	L400.5 〜500.0	最短L 〜100.0	L100.5 〜200.0	L200.5 〜300.0	L300.5 〜400.0	L400.5 〜500.0	最短L 〜100.0	L100.5 〜200.0	L200.5 〜300.0	L300.5 〜400.0	L400.5 〜500.0
10	590	610	690	－	－	1,530	1,910	2,420	－	－	1,660	1,950	2,520	－	－
12	610	720	850	－	－	1,740	1,950	2,520	－	－	1,740	2,060	2,690	－	－
15	970	970	1,170	1,340	－	2,060	2,060	2,690	3,050	－	2,210	2,210	2,860	3,300	－
20	1,440	1,440	1,750	2,070	－	2,240	2,240	2,790	3,210	－	2,550	2,550	3,190	3,820	－
25	1,930	1,930	2,460	2,980	3,510	2,730	2,730	3,210	3,780	5,100	3,340	3,340	3,930	4,620	6,200
30	2,480	2,480	3,210	3,950	4,690	3,210	3,210	3,750	4,410	5,730	4,050	4,050	4,770	5,610	7,390
35	－	－	－	－	－	3,890	3,890	4,570	5,380	7,250	5,010	5,010	5,880	6,930	9,220
40	－	－	－	－	－	－	5,460	5,460	6,410	8,610	－	7,200	7,200	8,480	11,340
50	－	－	－	－	－	－	6,620	6,620	7,770	9,140	－	9,490	9,490	11,170	13,130

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Type	￥ KZCP					￥ KZCF
D	最短L 〜100.0	L100.5 〜200.0	L200.5 〜300.0	L300.5 〜400.0	L400.5 〜500.0	最短L 〜100.0	L100.5 〜200.0	L200.5 〜300.0	L300.5 〜400.0	L400.5 〜500.0
10	2,060	2,440	3,150	－	－	1,950	2,420	3,210	－	－
12	2,210	2,580	3,360	－	－	2,160	2,420	3,380	－	－
15	2,940	2,940	3,530	4,200	－	2,940	2,940	3,570	4,200	－
20	3,470	3,470	4,050	4,660	－	3,360	3,360	3,990	4,620	－
25	4,330	4,330	5,100	5,990	7,770	3,630	3,630	4,520	5,550	7,460
30	5,460	5,460	6,430	7,560	9,830	3,990	3,990	5,250	6,130	8,190
35	6,720	6,720	7,920	9,300	12,100	5,880	5,880	7,770	8,890	11,870
40	－	9,450	9,450	11,130	14,490	－	7,770	7,770	9,580	12,810
50	－	11,380	11,380	13,440	15,750	－	10,290	10,290	12,390	16,370

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数　量	1〜4	5〜9	10〜20	21～
値引率	基準単価	5％	10％	お見積り
出荷日	通常		お見積り	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●KZCE

日目出荷

●KZCN・KZCC

日目出荷

●KZCP・KZCF

日目出荷

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
駆動軸　ストレートタイプ
ストレートタイプのドライビングシャフトです。
ミスミ
駆動軸　ツバ付タイプ
ツバ付きタイプのドライビングシャフトです。
ミスミ
駆動軸　片端段付タイプ
片端段付タイプのドライビングシャフトです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

駆動軸　両端段付タイプのレビュー

4.7平均満足度：4.74件のレビュー

星5
75%
星4
25%
星3
0%
星2
0%
星1
0%

軸

満足度：4.02022/06/02

ボビンの軸に使用しています。細かくサイズ指定できるので大変便利です。長さサイズにもう少し幅が欲しいところです。

2人が参考にしています。

製品

満足度：5.02022/04/14

この商品は自社の製品に使用しています。長く使用しているものになるのですが、これまでの購入先がなくなってしまいましたので、...もっと読む

1人が参考にしています。

コンベア駆動軸

満足度：5.02020/01/21

キー溝加工、軸端加工が選定できるところが良い。加工精度も良く組立も確実に行えた。また、駆動軸関係を設計する時は使用したい...もっと読む

1人が参考にしています。

ギア連動の駆動シャフト

満足度：5.02019/07/02

客先要望により形状変更のため　短納期で対応する必要がありこちらの製品を使用しました表面処理までいれて4日ほどで入手で...もっと読む

1人が参考にしています。

4件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品駆動軸　両端段付タイプ	【クリーン洗浄品】駆動軸　両端段付タイプ	駆動軸　片端段付タイプ	【クリーン洗浄品】駆動軸　片端段付タイプ	【クリーン洗浄品】駆動軸ツバ付１段タイプ	【クリーン洗浄品】駆動軸　２段１段タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	5日目〜	17日目	5日目〜	17日目	17日目〜	17日目〜
特性・用途	該当なし	クリーン洗浄	該当なし	クリーン洗浄	クリーン洗浄	クリーン洗浄
基本形状	両端段付	両端段付	片端段付	片端段付	ツバ付片端段付	片端2段片端段付
材質	S45C	S45C	S45C	S45C	-	-

駆動軸カテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

駆動軸に関連する通販・販売特集

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

硬度

表面処理

軸径D(mm)

軸公差

L(mm)

LA(mm)

LB(mm)

P(mm)

タイプ

CAD

出荷日

駆動軸 両端段付タイプ

外形図・規格表

外形図

規格表

概要・仕様

追加工

関連リンク

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

駆動軸カテゴリの売れ筋ランキング

駆動軸に関連する通販・販売特集

技術サポート窓口

chemSHERPA

駆動軸　両端段付タイプ
