ヒンジピン 止めネジ止めタイプ
規格・仕様：
- 大口分納
- 環境対応
- RoHS対応（10物質）
- 基本形状
- ストレート
- 固定方法
- 止めねじ(平面取り／Dカット)
- 種類
- Ｌ寸指定
- 六角穴有無
- なし
- 面取り箇所
- 1箇所
- 材質証明書
- 対象
ご注意
未確定：候補が128型番あります。

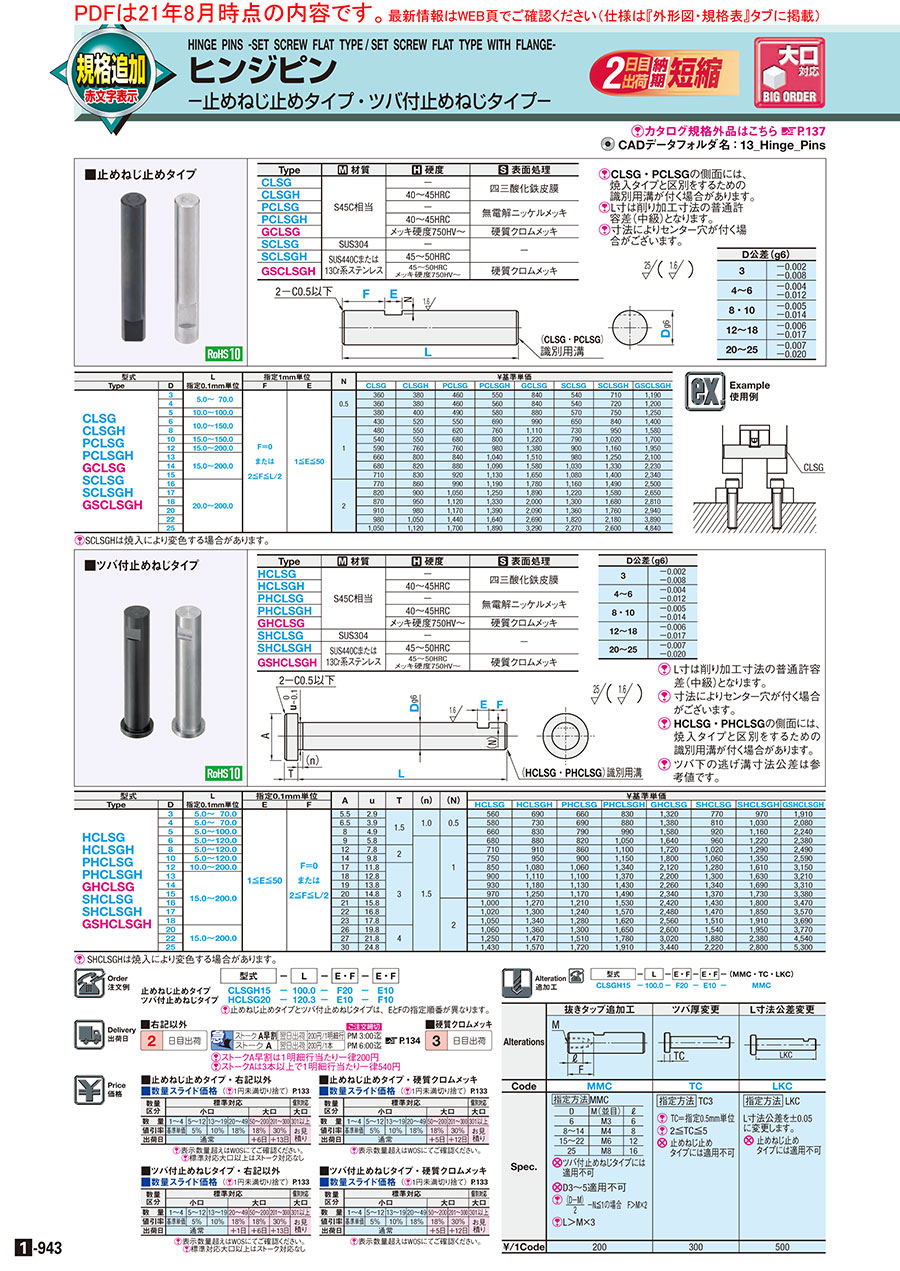

外形図・規格表
外形図
[ ! ]CLSG・PCLSGの側面には、焼入タイプと区別をするための識別用溝があります。
[ ! ]寸法によりセンター穴が付く場合があります。
| D公差(g6) | |
| 3 | −0.002 －0.008 |
| 4〜6 | −0.004 −0.012 |
| 8・10 | −0.005 −0.014 |
| 12〜18 | −0.006 −0.017 |
| 20〜25 | −0.007 −0.020 |
| Type | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 |
| CLSG | S45C相当 | − | 四三酸化鉄皮膜 |
| CLSGH | 40〜45HRC | ||
| PCLSG | − | 無電解ニッケルメッキ | |
| PCLSGH | 40〜45HRC | ||
| GCLSG | メッキ硬度750HV〜 | 硬質クロムメッキ | |
| SCLSG | SUS304 | − | − |
| SCLSGH | SUS440Cまたは 13Cr系ステンレス | 45〜50HRC | |
| GSCLSGH | 45〜50HRC メッキ硬度750HV〜 | 硬質クロムメッキ |
L寸法公差
[ ! ]JIS B 0405ｍ級(中級)に準拠。
| 寸法区分 | 公差 (㎜) | |
| を超え | 以下 | |
| 0.5 | 3 | ±0.1 |
| 3 | 6 | ±0.1 |
| 6 | 30 | ±0.2 |
| 30 | 120 | ±0.3 |
| 120 | 400 | ±0.5 |
規格表
| 型式 | − | L | − | E・F | − | E・F |
| CLSGH15 | − | 100.0 | − | F20 | − | E10 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]SCLSGHは焼入により変色する場合があります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L 指定0.1mm単位 | 指定1mm単位 | N | ￥基準単価 | |||||||||
| Type | D | F | E | CLSG | CLSGH | PCLSG | PCLSGH | GCLSG | SCLSG | SCLSGH | GSCLSGH | ||
| CLSG CLSGH PCLSG PCLSGH GCLSG SCLSG SCLSGH GSCLSGH | 3 | 5.0〜 70.0 | F＝0 または 2≦F≦L/2 | 1≦E≦50 | 0.5 | 380 | 400 | 480 | 580 | 880 | 570 | 750 | 1,250 |
| 4 | 380 | 400 | 480 | 590 | 880 | 570 | 760 | 1,260 | |||||
| 5 | 10.0〜100.0 | 400 | 420 | 510 | 610 | 920 | 600 | 790 | 1,310 | ||||
| 6 | 10.0〜150.0 | 1 | 450 | 550 | 580 | 720 | 1,040 | 680 | 880 | 1,470 | |||
| 8 | 500 | 580 | 650 | 800 | 1,170 | 770 | 1,000 | 1,660 | |||||
| 10 | 15.0〜150.0 | 570 | 580 | 710 | 840 | 1,280 | 830 | 1,070 | 1,790 | ||||
| 12 | 15.0〜200.0 | 620 | 800 | 800 | 1,030 | 1,450 | 950 | 1,220 | 2,050 | ||||
| 13 | 15.0〜200.0 | 690 | 840 | 880 | 1,090 | 1,590 | 1,030 | 1,310 | 2,210 | ||||
| 14 | 710 | 860 | 920 | 1,140 | 1,660 | 1,080 | 1,400 | 2,340 | |||||
| 15 | 750 | 870 | 970 | 1,190 | 1,730 | 1,130 | 1,470 | 2,460 | |||||
| 16 | 20.0〜200.0 | 2 | 810 | 900 | 1,040 | 1,250 | 1,870 | 1,220 | 1,560 | 2,630 | |||
| 17 | 860 | 950 | 1,100 | 1,310 | 1,980 | 1,280 | 1,660 | 2,780 | |||||
| 18 | 910 | 1,000 | 1,180 | 1,400 | 2,100 | 1,370 | 1,760 | 2,950 | |||||
| 20 | 960 | 1,030 | 1,230 | 1,460 | 2,190 | 1,430 | 1,850 | 3,090 | |||||
| 22 | 1,030 | 1,100 | 1,510 | 1,720 | 2,820 | 1,910 | 2,290 | 4,080 | |||||
| 25 | 1,100 | 1,180 | 1,790 | 1,980 | 3,450 | 2,380 | 2,730 | 5,080 | |||||
追加工
| Alterations | 抜きタップ追加工 | |||||||||||||||
 | ||||||||||||||||
| Code | MMC | |||||||||||||||
| Spec. | 指定方法 MMC
[ NG ]D3〜5適用不可 [ ! ] (D−M)2 －N≦1の場合 F＞M×2 [ ! ]L＞M×3 | |||||||||||||||
| ￥/1Code | 200 |
関連リンク
規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなりますため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなりますため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
【規格拡張】
耐摩耗性に優れた硬質クロムメッキを追加しました。
【特徴】
止めねじで固定可能なヒンジピンです。
【コンパクト設計おすすめ商品】
・極低頭六角穴ツバ付おねじタイプ
・極低頭六角穴ツバ付めねじタイプ
納期・価格
価格表
■止めねじ止めタイプ・下記以外
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし
■止めねじ止めタイプ・硬質クロムメッキ
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
| 数量区分 | 標準対応 | 個別対応 | |||||
| 小口 | 大口 | 大口 | |||||
| 数 量 | 1〜4 | 5〜12 | 13〜19 | 20〜49 | 50〜200 | 201〜300 | 301以上 |
| 値引率 | 基準単価 | 5％ | 10％ | 18％ | 18％ | 35％ | お見積り |
| 出荷日 | 通常 | ＋6日 | ＋13日 | ||||
[ ! ]標準対応大口以上はストーク対応なし
■止めねじ止めタイプ・硬質クロムメッキ
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
| 数量区分 | 標準対応 | 個別対応 | |||||
| 小口 | 大口 | 大口 | |||||
| 数 量 | 1〜4 | 5〜12 | 13〜19 | 20〜49 | 50〜200 | 201〜300 | 301以上 |
| 値引率 | 基準単価 | 5％ | 10％ | 18％ | 18％ | 35％ | お見積り |
| 出荷日 | 通常 | ＋5日 | ＋12日 | ||||
概要・仕様
仕様・概要
[ ! ]CLSG・PCLSGの側面には、焼入タイプと区別をするための識別用溝が付く場合があります。
[ ! ]L寸は削り加工寸法の普通許容差（中級）となります。
[ ! ]寸法によりセンター穴が付く場合がございます。
[ ! ]L寸は削り加工寸法の普通許容差（中級）となります。
[ ! ]寸法によりセンター穴が付く場合がございます。
使用例
商品担当おすすめ
ヒンジピン 止めネジ止めタイプのレビュー
ヒンジピン
5
5.02021/12/21
位置決めピンとして使用しましたが
精度・強度・価格ともに満足しています。
0人が参考にしています。
位置決め用
4
4.02021/10/01
位置決めする際に利用しています。
製作するより安価なのでとても助かります。
これからも利用させていただきます。
0人が参考にしています。
ヒンジピン
4
4.02020/09/01
こう言う細かな製品まで、豊富な選択手段があって助かります。
設計工数の短縮にもなっております。
0人が参考にしています。
ヒンジの支点ピン
5
5.02019/09/23
ヒンジの支点ピンとして使用。
熱処理されていて追加工選択できて低価格なのでお勧めです。
0人が参考にしています。
制作よりコストが安い
5
5.02018/09/20
位置決めに便利です
当社では印をつけて目安にしています
コストパフォーマンスもよいので助かっています
0人が参考にしています。
