ヒンジピン　両端めねじタイプ

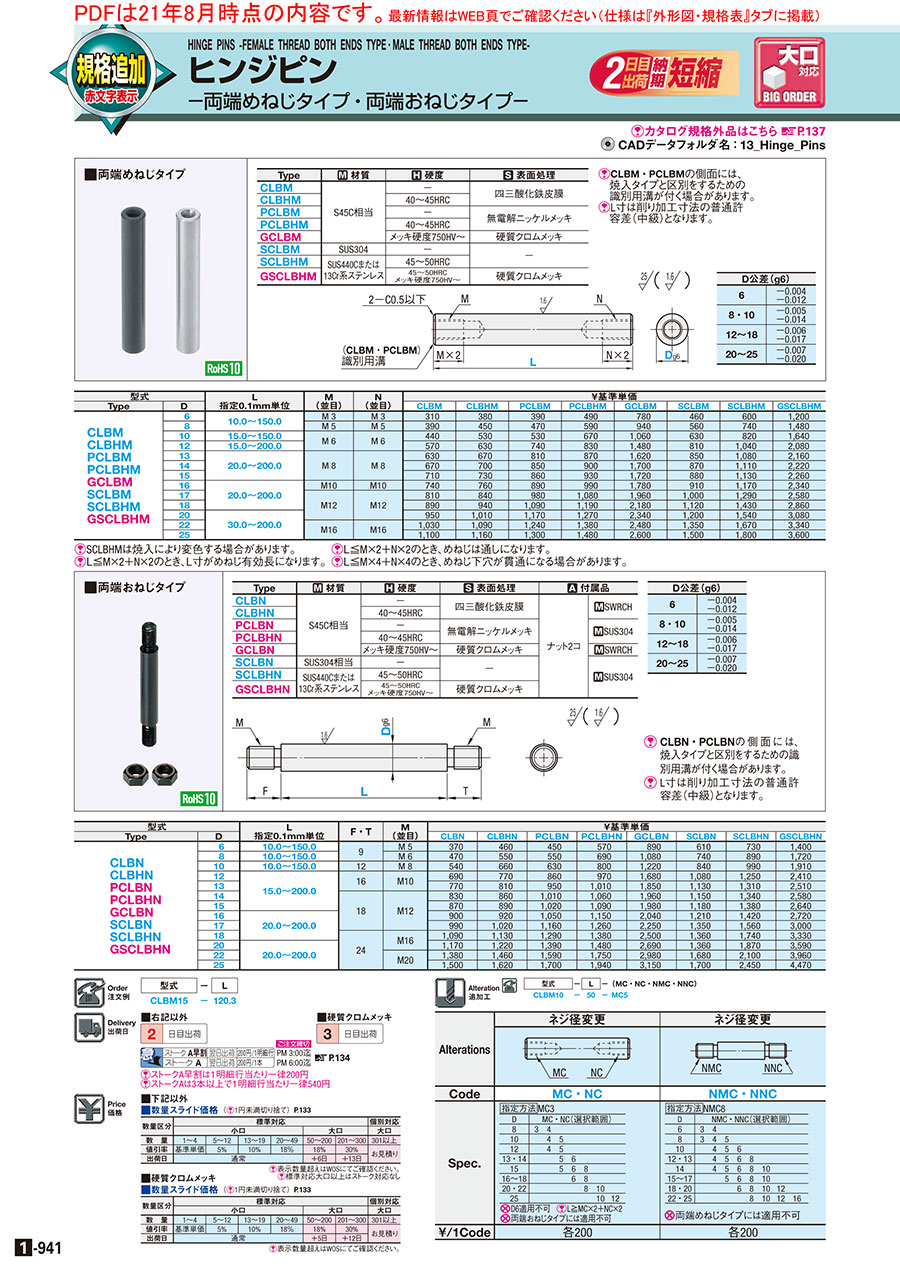

カタログ |P.1-941

納期短縮

4.4

平均満足度4.4

この商品のレビューをみる（5件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ヒンジピン　ツバ付止め輪タイプ

4.7

通常価格(税別)： 230円 (税込価格：253円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ヒンジピン　ツバ付ナット止めタイプ

4.5

通常価格(税別)： 240円 (税込価格：264円)

通常出荷日：在庫品1日目

【規格拡張】耐摩耗性に優れた硬質クロムメッキを追加しました。【特徴】両端をねじ...

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
基本形状
ストレート
固定方法
めねじ
種類
Ｌ寸指定
六角穴有無
なし
材質証明書
対象

ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が104型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

[ ! ]CLBM・PCLBMの側面には、焼入タイプと区別をするための識別用溝があります。

D公差(g6)
6	−0.004 −0.012
8・10	−0.005 −0.014
12〜18	−0.006 −0.017
20〜25	−0.007 −0.020

Type	[ M ]材質	[ H ]硬度	[ S ]表面処理
CLBM	S45C相当	−	四三酸化鉄皮膜
CLBHM		40〜45HRC	四三酸化鉄皮膜
PCLBM		−	無電解ニッケルメッキ
PCLBHM		40〜45HRC	無電解ニッケルメッキ
GCLBM		メッキ硬度750HV〜	硬質クロムメッキ
SCLBM	SUS304	−	−
SCLBHM	SUS440Cまたは 13Cr系ステンレス	45〜50HRC	−
GSCLBHM	SUS440Cまたは 13Cr系ステンレス	45〜50HRC メッキ硬度750HV〜	硬質クロムメッキ

L寸法公差

寸法区分		公差 (㎜)
を超え	以下	公差 (㎜)
0.5	3	±0.1
3	6	±0.1
6	30	±0.2
30	120	±0.3
120	400	±0.5

[ ! ]JIS B 0405ｍ級(中級)に準拠。

規格表

型式	−	L
CLBM15	−	120.3

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L 指定0.1mm単位	M (並目)	N (並目)	￥基準単価
Type	D	L 指定0.1mm単位	M (並目)	N (並目)	CLBM	CLBHM	PCLBM	PCLBHM	GCLBM	SCLBM	SCLBHM	GSCLBHM
CLBM CLBHM PCLBM PCLBHM GCLBM SCLBM SCLBHM GSCLBHM	6	10.0〜150.0	M 3	M 3	330	400	410	510	820	480	630	1,260
	8	10.0〜150.0	M 5	M 5	410	470	490	620	990	590	780	1,550
	10	15.0〜150.0	M 6	M 6	460	560	560	700	1,110	660	860	1,720
	12	15.0〜200.0	M 6	M 6	600	660	780	870	1,550	850	1,090	2,180
	13	20.0〜200.0	M 8	M 8	660	700	850	910	1,700	890	1,130	2,270
	14				700	740	890	950	1,790	910	1,170	2,330
	15				750	770	900	980	1,810	920	1,190	2,370
	16	20.0〜200.0	M10	M10	780	800	930	1,040	1,870	960	1,230	2,460
	17		M12	M12	850	880	1,030	1,130	2,060	1,050	1,350	2,710
	18				930	990	1,140	1,250	2,290	1,180	1,500	3,000
	20	30.0〜200.0			1,000	1,060	1,230	1,330	2,460	1,260	1,620	3,230
	22		M16	M16	1,080	1,140	1,300	1,450	2,600	1,420	1,750	3,510
	25		M16	M16	1,160	1,220	1,370	1,550	2,730	1,580	1,890	3,780

[ ! ]SCLBHMは焼入により変色する場合があります。
[ ! ]Ｌ≦M×2＋N×2のとき、Ｌ寸がめねじ有効長になります。
[ ! ]Ｌ≦M×2＋N×2のとき、めねじは通しになります。
[ ! ]Ｌ≦M×4＋N×4のとき、めねじ下穴が貫通になる場合があります。

追加工

Alterations

ねじ径変更

Code

MC・NC

Spec.

指定方法 MC3

D	MC・NC（選択範囲）
8	3	4
10		4	5
12		4	5
13・14			5	6
15			5	6	8
16〜18				6	8
20・22					8	10
25						10	12

[ NG ]D6適用不可　[ ! ]L≧MC×2＋NC×2
[ NG ]両端おねじタイプには適用不可

￥/1Code

各200

型番リスト

表示件数

型番

GSCLBHM6-[10-150/0.1]

GSCLBHM8-[10-150/0.1]

GSCLBHM10-[15-150/0.1]

GSCLBHM12-[15-200/0.1]

GSCLBHM13-[20-200/0.1]

GSCLBHM14-[20-200/0.1]

GSCLBHM15-[20-200/0.1]

GSCLBHM16-[20-200/0.1]

GSCLBHM17-[20-200/0.1]

GSCLBHM18-[20-200/0.1]

GSCLBHM20-[30-200/0.1]

GSCLBHM22-[30-200/0.1]

GSCLBHM25-[30-200/0.1]

PCLBHM6-[10-150/0.1]

PCLBHM8-[10-150/0.1]

PCLBHM10-[15-150/0.1]

PCLBHM12-[15-200/0.1]

PCLBHM13-[20-200/0.1]

PCLBHM14-[20-200/0.1]

PCLBHM15-[20-200/0.1]

PCLBHM16-[20-200/0.1]

特性・用途

軸径 D

(mm)

材質

詳細材質

硬度

表面処理

詳細材質

L寸法

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

該当なし	6	鉄	S45C相当	硬度あり	四三酸化鉄皮膜	S45C相当	10 ～ 150	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	8	鉄	S45C相当	硬度あり	四三酸化鉄皮膜	S45C相当	10 ～ 150	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	10	鉄	S45C相当	硬度あり	四三酸化鉄皮膜	S45C相当	15 ～ 150	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	12	鉄	S45C相当	硬度あり	四三酸化鉄皮膜	S45C相当	15 ～ 200	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	13	鉄	S45C相当	硬度あり	四三酸化鉄皮膜	S45C相当	20 ～ 200	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	14	鉄	S45C相当	硬度あり	四三酸化鉄皮膜	S45C相当	20 ～ 200	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	15	鉄	S45C相当	硬度あり	四三酸化鉄皮膜	S45C相当	20 ～ 200	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	16	鉄	S45C相当	硬度あり	四三酸化鉄皮膜	S45C相当	20 ～ 200	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	17	鉄	S45C相当	硬度あり	四三酸化鉄皮膜	S45C相当	20 ～ 200	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	18	鉄	S45C相当	硬度あり	四三酸化鉄皮膜	S45C相当	20 ～ 200	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	20	鉄	S45C相当	硬度あり	四三酸化鉄皮膜	S45C相当	30 ～ 200	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	22	鉄	S45C相当	硬度あり	四三酸化鉄皮膜	S45C相当	30 ～ 200	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	25	鉄	S45C相当	硬度あり	四三酸化鉄皮膜	S45C相当	30 ～ 200	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	6	鉄	S45C相当	指定なし	四三酸化鉄皮膜	S45C相当	10 ～ 150	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	8	鉄	S45C相当	指定なし	四三酸化鉄皮膜	S45C相当	10 ～ 150	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	10	鉄	S45C相当	指定なし	四三酸化鉄皮膜	S45C相当	15 ～ 150	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	12	鉄	S45C相当	指定なし	四三酸化鉄皮膜	S45C相当	15 ～ 200	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	13	鉄	S45C相当	指定なし	四三酸化鉄皮膜	S45C相当	20 ～ 200	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	14	鉄	S45C相当	指定なし	四三酸化鉄皮膜	S45C相当	20 ～ 200	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	15	鉄	S45C相当	指定なし	四三酸化鉄皮膜	S45C相当	20 ～ 200	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	16	鉄	S45C相当	指定なし	四三酸化鉄皮膜	S45C相当	20 ～ 200	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	17	鉄	S45C相当	指定なし	四三酸化鉄皮膜	S45C相当	20 ～ 200	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	18	鉄	S45C相当	指定なし	四三酸化鉄皮膜	S45C相当	20 ～ 200	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	20	鉄	S45C相当	指定なし	四三酸化鉄皮膜	S45C相当	30 ～ 200	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	22	鉄	S45C相当	指定なし	四三酸化鉄皮膜	S45C相当	30 ～ 200	S45C相当	四三酸化鉄皮膜	10	1個
該当なし	25	鉄	S45C相当	指定なし	四三酸化鉄皮膜	S45C相当	30 ～ 200	S45C相当	四三酸化鉄皮膜	10	1個
低発塵	6	鉄	S45C相当	硬度あり	硬質クロムメッキ	S45C相当	10 ～ 150	S45C相当	硬質クロムメッキ	10	1個
低発塵	8	鉄	S45C相当	硬度あり	硬質クロムメッキ	S45C相当	10 ～ 150	S45C相当	硬質クロムメッキ	10	1個
低発塵	10	鉄	S45C相当	硬度あり	硬質クロムメッキ	S45C相当	15 ～ 150	S45C相当	硬質クロムメッキ	10	1個
低発塵	12	鉄	S45C相当	硬度あり	硬質クロムメッキ	S45C相当	15 ～ 200	S45C相当	硬質クロムメッキ	10	1個
低発塵	13	鉄	S45C相当	硬度あり	硬質クロムメッキ	S45C相当	20 ～ 200	S45C相当	硬質クロムメッキ	10	1個
低発塵	14	鉄	S45C相当	硬度あり	硬質クロムメッキ	S45C相当	20 ～ 200	S45C相当	硬質クロムメッキ	10	1個
低発塵	15	鉄	S45C相当	硬度あり	硬質クロムメッキ	S45C相当	20 ～ 200	S45C相当	硬質クロムメッキ	10	1個
低発塵	16	鉄	S45C相当	硬度あり	硬質クロムメッキ	S45C相当	20 ～ 200	S45C相当	硬質クロムメッキ	10	1個
低発塵	17	鉄	S45C相当	硬度あり	硬質クロムメッキ	S45C相当	20 ～ 200	S45C相当	硬質クロムメッキ	10	1個
低発塵	18	鉄	S45C相当	硬度あり	硬質クロムメッキ	S45C相当	20 ～ 200	S45C相当	硬質クロムメッキ	10	1個
低発塵	20	鉄	S45C相当	硬度あり	硬質クロムメッキ	S45C相当	30 ～ 200	S45C相当	硬質クロムメッキ	10	1個
低発塵	22	鉄	S45C相当	硬度あり	硬質クロムメッキ	S45C相当	30 ～ 200	S45C相当	硬質クロムメッキ	10	1個
低発塵	25	鉄	S45C相当	硬度あり	硬質クロムメッキ	S45C相当	30 ～ 200	S45C相当	硬質クロムメッキ	10	1個
低発塵 / 耐食性・耐薬品 / 耐熱性	6	ステンレス	SUS440Cまたは13Cr系ステンレス	硬度あり	硬質クロムメッキ	SUS440Cまたは13Cr系ステンレス	10 ～ 150	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
低発塵 / 耐食性・耐薬品 / 耐熱性	8	ステンレス	SUS440Cまたは13Cr系ステンレス	硬度あり	硬質クロムメッキ	SUS440Cまたは13Cr系ステンレス	10 ～ 150	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
低発塵 / 耐食性・耐薬品 / 耐熱性	10	ステンレス	SUS440Cまたは13Cr系ステンレス	硬度あり	硬質クロムメッキ	SUS440Cまたは13Cr系ステンレス	15 ～ 150	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
低発塵 / 耐食性・耐薬品 / 耐熱性	12	ステンレス	SUS440Cまたは13Cr系ステンレス	硬度あり	硬質クロムメッキ	SUS440Cまたは13Cr系ステンレス	15 ～ 200	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
低発塵 / 耐食性・耐薬品 / 耐熱性	13	ステンレス	SUS440Cまたは13Cr系ステンレス	硬度あり	硬質クロムメッキ	SUS440Cまたは13Cr系ステンレス	20 ～ 200	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
低発塵 / 耐食性・耐薬品 / 耐熱性	14	ステンレス	SUS440Cまたは13Cr系ステンレス	硬度あり	硬質クロムメッキ	SUS440Cまたは13Cr系ステンレス	20 ～ 200	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
低発塵 / 耐食性・耐薬品 / 耐熱性	15	ステンレス	SUS440Cまたは13Cr系ステンレス	硬度あり	硬質クロムメッキ	SUS440Cまたは13Cr系ステンレス	20 ～ 200	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
低発塵 / 耐食性・耐薬品 / 耐熱性	16	ステンレス	SUS440Cまたは13Cr系ステンレス	硬度あり	硬質クロムメッキ	SUS440Cまたは13Cr系ステンレス	20 ～ 200	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
低発塵 / 耐食性・耐薬品 / 耐熱性	17	ステンレス	SUS440Cまたは13Cr系ステンレス	硬度あり	硬質クロムメッキ	SUS440Cまたは13Cr系ステンレス	20 ～ 200	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
低発塵 / 耐食性・耐薬品 / 耐熱性	18	ステンレス	SUS440Cまたは13Cr系ステンレス	硬度あり	硬質クロムメッキ	SUS440Cまたは13Cr系ステンレス	20 ～ 200	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
低発塵 / 耐食性・耐薬品 / 耐熱性	20	ステンレス	SUS440Cまたは13Cr系ステンレス	硬度あり	硬質クロムメッキ	SUS440Cまたは13Cr系ステンレス	30 ～ 200	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
低発塵 / 耐食性・耐薬品 / 耐熱性	22	ステンレス	SUS440Cまたは13Cr系ステンレス	硬度あり	硬質クロムメッキ	SUS440Cまたは13Cr系ステンレス	30 ～ 200	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
低発塵 / 耐食性・耐薬品 / 耐熱性	25	ステンレス	SUS440Cまたは13Cr系ステンレス	硬度あり	硬質クロムメッキ	SUS440Cまたは13Cr系ステンレス	30 ～ 200	SUS440Cまたは13Cr系ステンレス	硬質クロムメッキ	10	1個
耐食性・耐薬品	6	鉄	S45C相当	硬度あり	無電解ニッケルメッキ	S45C相当	10 ～ 150	S45C相当	無電解ニッケルメッキ	10	1個
耐食性・耐薬品	8	鉄	S45C相当	硬度あり	無電解ニッケルメッキ	S45C相当	10 ～ 150	S45C相当	無電解ニッケルメッキ	10	1個
耐食性・耐薬品	10	鉄	S45C相当	硬度あり	無電解ニッケルメッキ	S45C相当	15 ～ 150	S45C相当	無電解ニッケルメッキ	10	1個
耐食性・耐薬品	12	鉄	S45C相当	硬度あり	無電解ニッケルメッキ	S45C相当	15 ～ 200	S45C相当	無電解ニッケルメッキ	10	1個
耐食性・耐薬品	13	鉄	S45C相当	硬度あり	無電解ニッケルメッキ	S45C相当	20 ～ 200	S45C相当	無電解ニッケルメッキ	10	1個
耐食性・耐薬品	14	鉄	S45C相当	硬度あり	無電解ニッケルメッキ	S45C相当	20 ～ 200	S45C相当	無電解ニッケルメッキ	10	1個
耐食性・耐薬品	15	鉄	S45C相当	硬度あり	無電解ニッケルメッキ	S45C相当	20 ～ 200	S45C相当	無電解ニッケルメッキ	10	1個
耐食性・耐薬品	16	鉄	S45C相当	硬度あり	無電解ニッケルメッキ	S45C相当	20 ～ 200	S45C相当	無電解ニッケルメッキ	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

基本情報
納期・価格

基本情報

【規格拡張】
耐摩耗性に優れた硬質クロムメッキを追加しました。
【特徴】
両端をねじでしっかり固定できるヒンジピンです。

【コンパクト設計おすすめ商品】
・極低頭六角穴ツバ付おねじタイプ
・極低頭六角穴ツバ付めねじタイプ

ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■下記以外
■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数　量	1〜4	5〜12	13〜19	20〜49	50〜200	201〜300	301以上
値引率	基準単価	5%	10%	18％	18%	35%	お見積り
出荷日	通常				＋6日	＋13日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし
■硬質クロムメッキ
■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数　量	1〜4	5〜12	13〜19	20〜49	50〜200	201〜300	301以上
値引率	基準単価	5%	10%	18％	18%	35%	お見積り
出荷日	通常				＋5日	＋12日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

■右記以外

日目出荷

				ご注文締切
急	ストークA早割	翌日出荷	200円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	200円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律200円
[ ! ]ストークAは3本以上で１明細行当たり一律540円

■硬質クロムメッキ

日目出荷

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ヒンジピン　ツバ付止め輪タイプ
止め輪で手軽に固定できるツバ付タイプのヒンジピンです。
ミスミ
ヒンジピン　ストレート止め輪タイプ
止め輪で手軽に固定できるストレートタイプのヒンジピンです。
ミスミ
ヒンジピン　ツバ付ナット止めタイプ
スパナで締結可能なヒンジピンです。耐摩耗性に優れた硬質クロムメッキを選択できます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ヒンジピン　両端めねじタイプのレビュー

4.4平均満足度：4.45件のレビュー

星5
60%
星4
20%
星3
20%
星2
0%
星1
0%

ﾋﾟﾝ加工

満足度：5.02023/05/30

お客様より、まさにこの形状のピンを作ってほしいとのご依頼を受けて、弊社工場で加工製作するよりも、人件費もかからず精度の良...もっと読む

0人が参考にしています。

製品の軸受け

満足度：5.02022/06/08

この商品は製品の軸受けとして使用しています。ヒンジピンとしての機能の他、耐摩耗性もあるなど、自社の製品の規格にマッチして...もっと読む

0人が参考にしています。

ヒンジピン

満足度：4.02020/09/01

こう言う細かな製品まで、豊富な選択手段があって助かります。設計工数の短縮にもなっております。

0人が参考にしています。

２枚の板金を平行に固定するスペーサー

満足度：5.02019/11/01

板金部品を等間隔に固定するために、このピンを数本つかいました。両端雌ねじなので、二枚の板金固定には最適だと思います。長...もっと読む

0人が参考にしています。

生産ラインで使用。

満足度：3.02019/01/24

必要な個数で注文出来て、価格や納期がすぐに分かるので便利に利用しています。

0人が参考にしています。
