回転軸 両端めねじタイプ
ご注意
- 精密洗浄・電解研磨を行った回転軸 両端めねじタイプを新発売いたしました。
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が1,584型番あります。

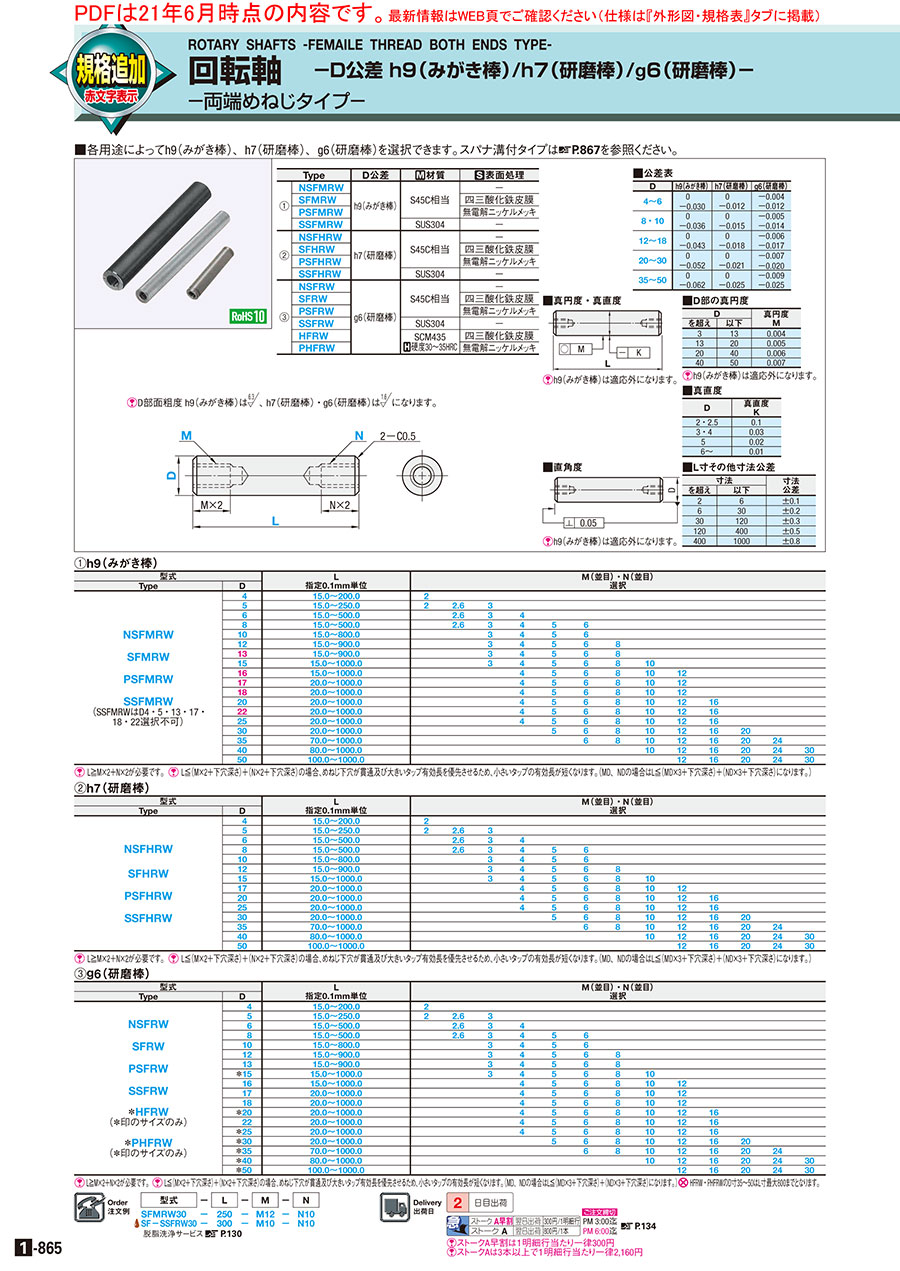

外形図・規格表
外形図
■標準タイプ
■スパナ溝付タイプ
、h7（研磨棒）・g6（研磨棒）は
になります。■公差表
| D | h9(みがき棒) | h7(研磨棒) | g6(研磨棒) |
| 4〜6 | 0 | 0 | −0.004 |
| −0.030 | −0.012 | −0.012 | |
| 8・10 | 0 | 0 | −0.005 |
| −0.036 | −0.015 | −0.014 | |
| 12〜18 | 0 | 0 | −0.006 |
| −0.043 | −0.018 | −0.017 | |
| 20〜30 | 0 | 0 | −0.007 |
| −0.052 | −0.021 | −0.020 | |
| 35〜50 | 0 | 0 | −0.009 |
| −0.062 | −0.025 | −0.025 |
■真円度・真直度
■直角度
■D部真円度
| D | 真円度 M | |
| を超え | 以下 | |
| 3 | 13 | 0.004 |
| 13 | 20 | 0.005 |
| 20 | 40 | 0.006 |
| 40 | 50 | 0.007 |
■真直度
| D | 真直度 K |
| 2・2.5 | 0.1 |
| 3・4 | 0.03 |
| 5 | 0.02 |
| 6～ | 0.01 |
■Ｌ寸その他の寸法公差
| 寸法 | 寸法 公差 | |
| を超え | 以下 | |
| 2 | 6 | ±0.1 |
| 6 | 30 | ±0.2 |
| 30 | 120 | ±0.3 |
| 120 | 400 | ±0.5 |
| 400 | 1000 | ±0.8 |
[ ! ]h9（みがき棒）は、D部真円度、真直度、直角度は適応外となります。
[ ! ]高硬度ステンレスは中心硬度が下がります。材料特性についてはこちらをご覧ください。
| Type | D公差 | [ M ]材質 | [ S ]表面処理 | ||
| 標準タイプ | スパナ溝付タイプ | ||||
| ① | NSFMRW | NSFMRWS | h9(みがき棒) | S45C相当 | − |
| SFMRW | SFMRWS | 四三酸化鉄皮膜 | |||
| PSFMRW | PSFMRWS | 無電解ニッケルメッキ | |||
| SSFMRW | SSFMRWS | SUS304 | − | ||
| ② | NSFHRW | NSFHRWS | h7(研磨棒) | S45C相当 | − |
| SFHRW | SFHRWS | 四三酸化鉄皮膜 | |||
| PSFHRW | PSFHRWS | 無電解ニッケルメッキ | |||
| SSFHRW | SSFHRWS | SUS304 | − | ||
| ③ | NSFRW | NSFRWS | g6(研磨棒) | S45C相当 | − |
| SFRW | SFRWS | 四三酸化鉄皮膜 | |||
| PSFRW | PSFRWS | 無電解ニッケルメッキ | |||
| SSFRW | SSFRWS | SUS304 | − | ||
| HFRW | HFRWS | SCM435 [ H ]硬度30〜35HRC | 四三酸化鉄皮膜 | ||
| PHFRW | − | 無電解ニッケルメッキ | |||
| AHFRW | AHFRWS | 高硬度ステンレス 硬度35HRC～ | − | ||
規格表
| 型式 | - | L | - | M | - | N | - | SC |
| SFMRW30 | - | 250 | - | M12 | - | N10 | ||
| SFHRWS25 | - | 200 | - | M8 | - | N12 | - | SC20 |
①h9（みがき棒）
[ ! ] L≧M×2＋N×2が必要です。
[ ! ] L≦（M×2＋下穴深さ）＋（N×2＋下穴深さ）の場合、めねじ下穴が貫通及び大きいタップ有効長を優先させるため、小さいタップの有効長が短くなります。（MD、NDの場合はL≦（MD×3＋下穴深さ）＋（ND×3＋下穴深さ）になります。）
②h7（研磨棒）
[ ! ] L≧M×2＋N×2が必要です。
[ ! ] L≦（M×2＋下穴深さ）＋（N×2＋下穴深さ）の場合、めねじ下穴が貫通及び大きいタップ有効長を優先させるため、小さいタップの有効長が短くなります。（MD、NDの場合はL≦（MD×3＋下穴深さ）＋（ND×3＋下穴深さ）になります。）
③g6（研磨棒）
[ ! ] L≧M×2＋N×2が必要です。
[ ! ] L≦（M×2＋下穴深さ）＋（N×2＋下穴深さ）の場合、めねじ下穴が貫通及び大きいタップ有効長を優先させるため、小さいタップの有効長が短くなります。（MD、NDの場合はL≦（MD×3＋下穴深さ）＋（ND×3＋下穴深さ）になります。）
[ NG ] HFRW・PHFRWのD寸35～50はL寸最大800までとなります。
| 型式 | L 指定0.1mm単位 | M(並目)・N(並目) 選択 | SC 指定1mm単位 スパナ溝付タイプのみ | W | ℓ2 | ||||||||||||||
| Type | D | ||||||||||||||||||
| 標準タイプ | スパナ溝付タイプ | ||||||||||||||||||
| NSFMRW SFMRW PSFMRW SSFMRW (SSFMRWはD4・5・13・17・ 18・22選択不可) | NSFMRWS SFMRWS PSFMRWS SSFMRWS (SSFMRWSはD13・17・18・22 選択不可) (D4・5はスパナ溝選択不可) | 4 | 15.0〜200.0 | 2 | − | − | − | ||||||||||||
| 5 | 15.0〜250.0 | 2 | 2.6 | 3 | |||||||||||||||
| 6 | 15.0〜500.0 | 2.6 | 3 | 4 | SC＋ℓ2≦L SC＝0またはSC≧1 [ ! ]SC≦M×3の場合 W−M≧2 | 5 | 8 | ||||||||||||
| 8 | 15.0〜500.0 | 2.6 | 3 | 4 | 5 | 6 | 7 | ||||||||||||
| 10 | 15.0〜800.0 | 3 | 4 | 5 | 6 | 8 | |||||||||||||
| 12 | 15.0〜900.0 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | |||||||||||
| 13 | 15.0〜900.0 | 3 | 4 | 5 | 6 | 8 | 11 | ||||||||||||
| 15 | 15.0〜1000.0 | 3 | 4 | 5 | 6 | 8 | 10 | 13 | |||||||||||
| 16 | 15.0〜1000.0 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |||||||||||
| 17 | 20.0〜1000.0 | 4 | 5 | 6 | 8 | 10 | 12 | ||||||||||||
| 18 | 20.0〜1000.0 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | |||||||||||
| 20 | 20.0〜1000.0 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 17 | ||||||||||
| 22 | 20.0〜1000.0 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 19 | ||||||||||
| 25 | 20.0〜1000.0 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 22 | ||||||||||
| 30 | 20.0〜1000.0 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 27 | 15 | |||||||||
| 35 | 70.0〜1000.0 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | ||||||||||
| 40 | 80.0〜1000.0 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | 20 | ||||||||||
| 50 | 100.0〜1000.0 | 12 | 16 | 20 | 24 | 30 | 41 | ||||||||||||
[ ! ] L≦（M×2＋下穴深さ）＋（N×2＋下穴深さ）の場合、めねじ下穴が貫通及び大きいタップ有効長を優先させるため、小さいタップの有効長が短くなります。（MD、NDの場合はL≦（MD×3＋下穴深さ）＋（ND×3＋下穴深さ）になります。）
②h7（研磨棒）
| 型式 | L 指定0.1mm単位 | M(並目)・N(並目) 選択 | SC 指定1mm単位 スパナ溝付タイプのみ | W | ℓ2 | ||||||||||||||
| Type | D | ||||||||||||||||||
| 標準タイプ | スパナ溝付タイプ | ||||||||||||||||||
NSFHRW SFHRW PSFHRW SSFHRW | NSFHRWS SFHRWS PSFHRWS SSFHRWS (D4・5はスパナ溝選択不可) | 4 | 15.0〜200.0 | 2 | − | − | − | ||||||||||||
| 5 | 15.0〜250.0 | 2 | 2.6 | 3 | |||||||||||||||
| 6 | 15.0〜500.0 | 2.6 | 3 | 4 | SC＋ℓ2≦L SC＝0またはSC≧1 [ ! ]SC≦M×3の場合 W−M≧2 | 5 | 8 | ||||||||||||
| 8 | 15.0〜500.0 | 2.6 | 3 | 4 | 5 | 6 | 7 | ||||||||||||
| 10 | 15.0〜800.0 | 3 | 4 | 5 | 6 | 8 | |||||||||||||
| 12 | 15.0〜900.0 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | |||||||||||
| 15 | 15.0〜1000.0 | 3 | 4 | 5 | 6 | 8 | 10 | 13 | |||||||||||
| 17 | 20.0〜1000.0 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |||||||||||
| 20 | 20.0〜1000.0 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 17 | ||||||||||
| 25 | 20.0〜1000.0 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 22 | ||||||||||
| 30 | 20.0〜1000.0 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 27 | 15 | |||||||||
| 35 | 70.0〜1000.0 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | ||||||||||
| 40 | 80.0〜1000.0 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | 20 | ||||||||||
| 50 | 100.0〜1000.0 | 12 | 16 | 20 | 24 | 30 | 41 | ||||||||||||
[ ! ] L≦（M×2＋下穴深さ）＋（N×2＋下穴深さ）の場合、めねじ下穴が貫通及び大きいタップ有効長を優先させるため、小さいタップの有効長が短くなります。（MD、NDの場合はL≦（MD×3＋下穴深さ）＋（ND×3＋下穴深さ）になります。）
③g6（研磨棒）
| 型式 | L 指定0.1mm単位 | M(並目)・N(並目) 選択 | SC 指定1mm単位 スパナ溝付タイプのみ | W | ℓ2 | |||||||||||||||
| Type | D | |||||||||||||||||||
| 標準タイプ | スパナ溝付タイプ | |||||||||||||||||||
| NSFRW SFRW PSFRW SSFRW HFRW （HFRWはD15・20・25・30・ 35・40・50選択可） PHFRW （PHFRWはD15・20・25・30・ 35・40・50選択可） AHFRW (＊印のサイズのみ) | NSFRWS SFRWS PSFRWS SSFRWS HFRWS （HFRWSはD15・20・25・30・ 35・40・50選択可） AHFRWS (＊印のサイズのみ) (D4・5はスパナ溝選択不可) | ＊ | 4 | 15.0〜200.0 | 2 | − | − | − | ||||||||||||
| ＊ | 5 | 15.0〜250.0 | 2 | 2.6 | 3 | |||||||||||||||
| ＊ | 6 | 15.0〜500.0 | 2.6 | 3 | 4 | SC＋ℓ2≦L SC＝0またはSC≧1 [ ! ]SC≦M×3の場合 W−M≧2 | 5 | 8 | ||||||||||||
| ＊ | 8 | 15.0〜500.0 | 2.6 | 3 | 4 | 5 | 6 | 7 | ||||||||||||
| ＊ | 10 | 15.0〜800.0 | 3 | 4 | 5 | 6 | 8 | |||||||||||||
| ＊ | 12 | 15.0〜900.0 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | |||||||||||
| 13 | 15.0〜900.0 | 3 | 4 | 5 | 6 | 8 | 11 | |||||||||||||
| ＊ | 15 | 15.0〜1000.0 | 3 | 4 | 5 | 6 | 8 | 10 | 13 | |||||||||||
| ＊ | 16 | 15.0〜1000.0 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |||||||||||
| 17 | 20.0〜1000.0 | 4 | 5 | 6 | 8 | 10 | 12 | |||||||||||||
| 18 | 20.0〜1000.0 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | ||||||||||||
| ＊ | 20 | 20.0〜1000.0 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 17 | ||||||||||
| 22 | 20.0〜1000.0 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 19 | |||||||||||
| ＊ | 25 | 20.0〜1000.0 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 22 | ||||||||||
| 30 | 20.0〜1000.0 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 27 | 15 | ||||||||||
| 35 | 70.0〜1000.0 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | |||||||||||
| 40 | 80.0〜1000.0 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | 20 | |||||||||||
| 50 | 100.0〜1000.0 | 12 | 16 | 20 | 24 | 30 | 41 | |||||||||||||
[ ! ] L≦（M×2＋下穴深さ）＋（N×2＋下穴深さ）の場合、めねじ下穴が貫通及び大きいタップ有効長を優先させるため、小さいタップの有効長が短くなります。（MD、NDの場合はL≦（MD×3＋下穴深さ）＋（ND×3＋下穴深さ）になります。）
[ NG ] HFRW・PHFRWのD寸35～50はL寸最大800までとなります。
| 並目ねじピッチ | |
| M | pitch |
| 2 | 0.4 |
| 2.6 | 0.45 |
| 3 | 0.5 |
| 4 | 0.7 |
| 5 | 0.8 |
| 6 | 1.0 |
| 8 | 1.25 |
| 10 | 1.5 |
| 12 | 1.75 |
| 16 | 2.0 |
| 20 | 2.5 |
| 24 | 3.0 |
| 30 | 3.5 |
追加工
| 追加工 コード | 追加工内容 | 適用条件 | 指定例 | \/1Code |
| KC | キー溝1ヶ所追加 | KC・A=0.1mm単位指定 [ ! ]キー溝加工位置が端面から1mm未満の場合、Rがつきません。 [ ! ]キー溝長さ≦100[ NG ]φ5以下は不可 | SFHRW30-250-M10-N10-KC20-A10 | 200 |
| WKC | キー溝2ヶ所追加 | WKC・C・K・E=0.1mm単位指定 [ ! ]キー溝加工位置が端面から1mm未満の場合、Rがつきません。 [ ! ]キー溝長さ≦100[ NG ]φ5以下は不可 | SFHRW30-250-M10-N10-WKC5-C20- K5-E10 | 400 |
| KZ | キー溝1ヶ所（4ヵ所目用）追加 | KZ・Z=0.1mm単位指定 [ ! ]キー溝加工位置が端面から1mm未満の場合、Rがつきません。 [ ! ]キー溝長さ≦100 [ NG ]φ5以下は不可[ ! ]KC・WKCと併用時のみ指定可 | SFHRW30-250-M10-N10-KC20-A10- WKC50-C10 -K60-E10-KZ100-Z10 | 200 |
| FC | 平面取り1ヶ所追加 | FC・G=1mm単位指定 [ ! ]G≦70 ※Hはこちらを参照 | SFHRW30-250-M10-N10-FC10-G3 | 200 |
| WFC | 平面取り2ヶ所追加 | WFC・J・W・V=1mm単位指定 [ ! ]J・V≦70 ※Hはこちらを参照 | SFHRW30-250-M10-N10-WFC10-J15- W10-V20 | 300 |
| SFC | 平面取り、角度指定2面取り追加 | SFC・SG=1mm単位指定 AG=15度単位指定 [ ! ]SG≦70 ※Hはこちらを参照 | SFHRW30-250-M10-N10-SFC10-SG3- AG120 | 500 |
| UC | スリットカム用溝の追加 | UC=1mm単位指定 [ NG φ2・2.5、D13以上は不可 [ NG ]AHFRW・AHFRWSは不可 ※d・ℓ1はこちらを参照 | SFHRW10-250-M80-N8-UC10 | 200 |
| TA・TB | 止め輪溝の追加 | TA・TB=0.1mm単位指定 [ ! ]2≦TA・TB≦150 TA・TB指定の場合は、止め輪溝には適用止め輪が付属します。 E型止め輪タイプ>>こちらにて対応 C型止め輪タイプ>>こちらにて対応 溝幅公差について下部「軸径に対する止め輪溝部詳細寸法表」を ご確認ください | SFHRW30-250-M10-N10-TB10 | 200 |
| LKC | L寸法公差変更 | L＜500・・・L±0.05 L≧500・・・L±0.1 [ NG ]L800以上は不可 | SFHRW30-250-M10-N10-LKC | 400 |
| MD・ND | めねじ深さ変更 | MをMDに、NをNDにかえて指定 [ NG ]M2・M2.6・M24・M30は不可 | SFHRW30-250-MD10-ND10 | 200 |
[ ! ]他の追加工と併用する場合、±2°の位相を生じることがあります。他の追加工との間は2mm以上あけてください。
[ ! ]キー溝複数加工・平面取複数加工は同一直線上に行っておりますが、全長が500mmを超える場合、±2°の位相を生じることがあります。
キー溝寸法
|  | ||||||||||||||||||||||||||||||||||||||||||||||
[ ! ]キー溝が3カ所必要の場合、KCとWKCを併用してください。
[ ! ]キー溝が4カ所必要の場合、KC・WKCとKZを併用してください。（KZはKC・WKCと併用のときのみ可）
[ NG ]D＝2～5は適用不可。
[ ! ]KC・WKC・K＝0の場合、KC+A≧Lの場合、WKC+C+K+E＞Lの場合、キー溝は下図の形状になります。
[ ! ]加工は同一直線上に行っておりますが、±2°の位相を生じることがあります。
[ ! ]キー溝加工位置が端面から1mm未満の場合、Rがつきません。
[ ! ]キー溝加工位置が端面から1mm未満の場合、Rがつきません。
| 軸径 | ｄ許容差 | 溝幅(m)許容差 | 適用止め輪 | 材質 | ||
| 2 | 1.2 | ＋0.06 0 | 0.4 | ＋0.05 0 | JIS E型1.2 | SUS304 >>こちら |
| 2.5 | 1.5 | 0.5 | JIS E型1.5 | |||
| 3 | 2 | JIS E型2 | ||||
| 4 | 3 | 0.7 | ＋0.1 0 | JIS E型3 | ||
| 5 | 4 | ＋0.075 0 | JIS E型4 | |||
| 6 | 5 | JIS E型5 | ||||
| 7 | 6 | 0.9 | JIS E型6 | |||
| 8 | 7 | ＋0.09 0 | JIS E型7 | |||
| 9 | 8 | JIS E型8 | ||||
| 10 | 9.6 | 0/－0.09 | 1.15 | ＋0.14 0 | JIS C型10 | SUS304 >>こちら |
| 11 | 10.5 | 0 -0.11 | JIS C型11 | |||
| 12 | 11.5 | JIS C型12 | ||||
| 13 | 12.4 | JIS C型13 | ||||
| 14 | 13.4 | JIS C型14 | ||||
| 15 | 14.3 | JIS C型15 | ||||
| 16 | 15.2 | JIS C型16 | ||||
| 17 | 16.2 | JIS C型17 | ||||
| 18 | 17 | 1.35 | JIS C型18 | |||
| 19 | 18 | JIS C型19 | ||||
[ ! ]止め輪溝には適用止め輪が付属します。
| 軸径 | ｄ許容差 | 溝幅(m)許容差 | 適用止め輪 | 材質 | ||
| 20 | 19 | 0 -0.21 | 1.35 | ＋0.14 0 | JIS C型20 | SUS304 >>こちら
|
| 21 | 20 | JIS C型21 | ||||
| 22 | 21 | JIS C型22 | ||||
| 23 | 22 | JIS C型23 | ||||
| 24 | 22.9 | JIS C型24 | ||||
| 25 | 23.9 | JIS C型25 | ||||
| 26 | 24.9 | JIS C型26 | ||||
| 28 | 26.6 | 1.65 | JIS C型28 | |||
| 29 | 27.6 | JIS C型29 | ||||
| 30 | 28.6 | JIS C型30 | ||||
| 32 | 30.3 | 0 -0.25 | JIS C型32 | |||
| 35 | 33 | JIS C型35 | ||||
| 40 | 38 | 1.9 | JIS C型40 | |||
| 45 | 42.5 | JIS C型45 | ||||
| 50 | 47 | 2.2 | JIS C型50 | |||
(参考値）高硬度ステンレス中央硬度
| D | 中央硬度（HRC） |
| 3 | 35以上 |
| 4 | 35以上 |
| 5 | 35以上 |
| 6 | 35以上 |
| 8 | 35以上 |
| 10 | 30以上 |
| 12 | 30以上 |
| 15 | 30以上 |
| 16 | 30以上 |
| 20 | 25以上 |
| 25 | 25以上 |
（参考値）機械的性質
高硬度ステンレス物性値
（単位：%）
| 材質 | 引張強さ (MPa) | 降伏点 （0.2%耐力） (MPa) | 縦弾性係数 (GPa) | 横弾性係数 (GPa) | ポアソン比 |
| S45C | 570以上 | 345以上 | 200以上 | 77以上 | 0.3 |
| SUS304 | 520以上 | 210以上 | 193以上 | 74以上 | 0.3 |
| SCM435 | 930以上 | 785以上 | 206以上 | 79以上 | 0.3 |
| 高硬度ステンレス | 1102 | 715 | 199 | 77 | 0.3 |
高硬度ステンレス物性値
（単位：%）
| C | Si | Mn | P | S | Ni | Cr |
| 0.15-0.25 | ≦0.50 | 7.5-9.5 | ≦0.05 | ≧0.12 | 1.5-3.0 | 13-15 |
関連リンク
カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなりますため、製作が不可能な場合もございます。予めご承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなりますため、製作が不可能な場合もございます。予めご承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
【Oリング詳細】
| Oリング材質 | 硬度 | 色 | 種類 |
| ウレタンゴム | 94 | 乳白 | アイアンラバーOリング Pシリーズ (NOK) |
| ニトリルゴム | 70 | 黒 | JIS B 2401 Pシリーズ (NOK) |
| ニトリルゴム | 90 | 黒 | |
| フッ素ゴム | 70 | 黒 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
詳細情報
基本情報
硬度に加え耐食性を備えた新材質：高硬度ステンレスが加わりました。引張強さ・耐食性を要する箇所にご使用ください。
追加工最大37％の大幅値下げ！
L寸最大1000mmまでに拡大！さらにキー溝最大4個・平面取り3個まで可能！
【基本形状】ストレート
【軸端形状（左）】めねじ
【軸端形状（右）】めねじ
【材質】S45C相当、SUS304、SCM435、高硬度ステンレス
【追加工対応】キー溝、平面取り、2面取り、止め輪溝、スリットカム用溝、L寸法公差変更、めねじ深さ変更
ご注意
- 精密洗浄・電解研磨を行った回転軸 両端めねじタイプを新発売いたしました。
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
5C相当・表面処理なし（スパナ溝付は下記価格に＋420円）
NSFMRW / NSFMRWS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
①h9（みがき棒）タイプ
■S45C相当・四三酸化鉄皮膜（スパナ溝付は下記価格に＋420円）
SFMRW / SFMRWS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
①h9（みがき棒）タイプ
■S45C相当・無電解ニッケルメッキ（スパナ溝付は下記価格に＋420円）
PSFMRW / PSFMRWS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
①h9（みがき棒）タイプ
■SUS304（スパナ溝付は下記価格に＋420円）
SSFMRW / SSFMRWS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
②h7（研磨棒） ③g6（研磨棒）タイプ
■S45C相当・表面処理なし（スパナ溝付は下記価格に＋420円）
NSFHRW / NSFRW / NSFHRWS / NSFRWS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
②h7（研磨棒） ③g6（研磨棒）タイプ
■S45C相当・四三酸化鉄皮膜（スパナ溝付は下記価格に＋420円）
SFHRW / SFRW / SFHRWS / SFRWS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
②h7（研磨棒） ③g6（研磨棒）タイプ
■S45C相当・無電解ニッケルメッキ（スパナ溝付は下記価格に＋420円）
PSFHRW / PSFRW / PSFHRWS / PSFRWS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
②h7（研磨棒） ③g6（研磨棒）タイプ
■SUS304（スパナ溝付は下記価格に＋420円）
SSFHRW / SSFRW / SSFHRWS / SSFRWS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]＊印サイズはSSFRWのみ
③g6（研磨棒）タイプ
■SCM435（30～35HRC）・四三酸化鉄皮膜（スパナ溝付は下記価格に＋420円）
HFRW / HFRWS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
③g6（研磨棒）タイプ
■SCM435（30～35HRC）・無電解ニッケルメッキ
PHFRW
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
NSFMRW / NSFMRWS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | L800.1 |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 1000.0 | |
| 4 | 360 | 430 | 500 | 510 | － | － | － | － | － |
| 5 | 360 | 430 | 500 | 510 | 670 | － | － | － | － |
| 6 | 380 | 430 | 500 | 550 | 820 | 920 | 1,110 | － | － |
| 8 | 380 | 430 | 500 | 550 | 820 | 920 | 1,110 | － | － |
| 10 | 380 | 430 | 500 | 550 | 820 | 920 | 1,110 | 1,440 | － |
| 12 | 410 | 480 | 540 | 570 | 830 | 950 | 1,340 | 1,580 | 1,840 |
| 13 | 450 | 530 | 570 | 610 | 870 | 1,000 | 1,430 | 1,660 | 1,940 |
| 15 | 460 | 540 | 580 | 620 | 890 | 1,020 | 1,460 | 1,700 | 1,980 |
| 16 | 480 | 570 | 610 | 660 | 930 | 1,060 | 1,500 | 1,750 | 2,060 |
| 17 | 510 | 640 | 670 | 740 | 1,030 | 1,170 | 1,610 | 1,890 | 2,230 |
| 18 | 550 | 690 | 710 | 800 | 1,090 | 1,230 | 1,680 | 1,980 | 2,340 |
| 20 | 560 | 710 | 740 | 830 | 1,130 | 1,270 | 1,720 | 2,040 | 2,420 |
| 22 | 640 | 870 | 960 | 1,070 | 1,350 | 1,660 | 2,240 | 2,880 | 3,690 |
| 25 | 670 | 930 | 1,050 | 1,170 | 1,450 | 1,750 | 2,360 | 3,080 | 4,000 |
| 30 | 810 | 1,000 | 1,130 | 1,260 | 1,660 | 1,940 | 2,700 | 3,580 | 4,770 |
| 35 | － | 1,490 | 1,670 | 1,840 | 2,460 | 2,800 | 3,960 | 5,200 | 6,810 |
| 40 | － | 1,810 | 2,010 | 2,220 | 2,950 | 3,370 | 4,750 | 6,210 | 8,120 |
| 50 | － | 2,340 | 2,640 | 2,890 | 3,910 | 4,380 | 6,150 | 8,040 | 10,520 |
①h9（みがき棒）タイプ
■S45C相当・四三酸化鉄皮膜（スパナ溝付は下記価格に＋420円）
SFMRW / SFMRWS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | L800.1 |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 1000.0 | |
| 4 | 370 | 440 | 510 | 540 | － | － | － | － | － |
| 5 | 370 | 440 | 510 | 540 | 690 | － | － | － | － |
| 6 | 410 | 460 | 550 | 590 | 870 | 990 | 1,190 | － | － |
| 8 | 410 | 460 | 550 | 590 | 870 | 990 | 1,190 | － | － |
| 10 | 410 | 460 | 550 | 590 | 870 | 990 | 1,190 | 1,530 | － |
| 12 | 460 | 550 | 600 | 630 | 920 | 1,060 | 1,500 | 1,750 | 2,050 |
| 13 | 500 | 590 | 640 | 670 | 980 | 1,110 | 1,590 | 1,860 | 2,160 |
| 15 | 510 | 600 | 650 | 690 | 1,000 | 1,130 | 1,630 | 1,900 | 2,220 |
| 16 | 550 | 640 | 690 | 740 | 1,050 | 1,190 | 1,690 | 1,970 | 2,310 |
| 17 | 600 | 740 | 770 | 840 | 1,180 | 1,320 | 1,830 | 2,150 | 2,530 |
| 18 | 630 | 800 | 820 | 910 | 1,260 | 1,420 | 1,930 | 2,280 | 2,690 |
| 20 | 650 | 830 | 850 | 960 | 1,310 | 1,470 | 1,980 | 2,350 | 2,780 |
| 22 | 750 | 1,010 | 1,100 | 1,230 | 1,560 | 1,910 | 2,570 | 3,310 | 4,240 |
| 25 | 780 | 1,080 | 1,210 | 1,340 | 1,670 | 2,020 | 2,720 | 3,540 | 4,600 |
| 30 | 920 | 1,160 | 1,310 | 1,460 | 1,910 | 2,240 | 3,110 | 4,130 | 5,480 |
| 35 | － | 1,720 | 1,920 | 2,120 | 2,840 | 3,230 | 4,560 | 5,970 | 7,830 |
| 40 | － | 2,080 | 2,310 | 2,550 | 3,400 | 3,890 | 5,460 | 7,140 | 9,330 |
| 50 | － | 2,700 | 3,030 | 3,330 | 4,490 | 5,040 | 7,080 | 9,250 | 12,100 |
①h9（みがき棒）タイプ
■S45C相当・無電解ニッケルメッキ（スパナ溝付は下記価格に＋420円）
PSFMRW / PSFMRWS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | L800.1 |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 1000.0 | |
| 4 | 410 | 490 | 560 | 620 | － | － | － | － | － |
| 5 | 410 | 490 | 560 | 620 | 770 | － | － | － | － |
| 6 | 460 | 540 | 620 | 670 | 950 | 1,090 | 1,240 | － | － |
| 8 | 460 | 540 | 620 | 670 | 950 | 1,090 | 1,240 | － | － |
| 10 | 460 | 540 | 620 | 670 | 950 | 1,090 | 1,240 | 1,560 | － |
| 12 | 530 | 610 | 650 | 710 | 1,020 | 1,160 | 1,620 | 2,030 | 2,480 |
| 13 | 550 | 650 | 680 | 760 | 1,110 | 1,260 | 1,770 | 2,220 | 2,710 |
| 15 | 560 | 660 | 690 | 780 | 1,160 | 1,310 | 1,850 | 2,310 | 2,820 |
| 16 | 600 | 710 | 750 | 840 | 1,220 | 1,390 | 1,920 | 2,540 | 3,050 |
| 17 | 680 | 830 | 870 | 980 | 1,370 | 1,540 | 2,080 | 3,130 | 3,600 |
| 18 | 750 | 910 | 960 | 1,080 | 1,470 | 1,660 | 2,190 | 3,540 | 3,980 |
| 20 | 780 | 970 | 1,010 | 1,130 | 1,530 | 1,730 | 2,270 | 3,790 | 4,220 |
| 22 | 890 | 1,270 | 1,410 | 1,560 | 2,300 | 3,140 | 4,640 | 6,200 | 7,130 |
| 25 | 930 | 1,400 | 1,560 | 1,740 | 2,610 | 3,490 | 5,230 | 6,790 | 7,850 |
| 30 | 1,110 | 1,500 | 1,680 | 2,240 | 3,300 | 4,390 | 6,570 | 8,800 | 10,150 |
| 35 | － | 2,180 | 2,420 | 3,200 | 4,740 | 6,380 | 9,710 | 12,770 | 14,630 |
| 40 | － | 2,610 | 2,900 | 3,840 | 5,690 | 7,690 | 11,640 | 15,330 | 17,520 |
| 50 | － | 3,430 | 3,770 | 5,040 | 7,400 | 10,010 | 15,150 | 19,920 | 22,760 |
①h9（みがき棒）タイプ
■SUS304（スパナ溝付は下記価格に＋420円）
SSFMRW / SSFMRWS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | L800.1 |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 1000.0 | |
| 6 | 550 | 600 | 700 | 780 | 1,230 | 1,350 | 1,510 | － | － |
| 8 | 550 | 600 | 700 | 780 | 1,230 | 1,350 | 1,510 | － | － |
| 10 | 550 | 600 | 700 | 780 | 1,190 | 1,350 | 1,510 | 1,870 | － |
| 12 | 640 | 750 | 800 | 900 | 1,300 | 1,490 | 1,870 | 2,350 | 2,890 |
| 15 | 790 | 920 | 960 | 1,060 | 1,510 | 1,690 | 2,130 | 2,690 | 3,310 |
| 16 | 830 | 990 | 1,010 | 1,130 | 1,630 | 1,920 | 2,580 | 3,340 | 3,910 |
| 20 | 900 | 1,130 | 1,140 | 1,300 | 1,910 | 2,520 | 3,770 | 5,020 | 5,450 |
| 25 | 1,090 | 1,470 | 1,600 | 1,790 | 2,720 | 3,560 | 5,480 | 7,090 | 8,150 |
| 30 | 1,310 | 1,610 | 1,830 | 2,340 | 3,540 | 4,680 | 7,140 | 9,510 | 10,870 |
| 35 | － | 2,540 | 2,870 | 3,500 | 5,170 | 6,890 | 10,370 | 13,440 | 15,300 |
| 40 | － | 3,080 | 3,430 | 4,210 | 6,210 | 8,280 | 12,450 | 16,150 | 18,340 |
| 50 | － | 3,960 | 4,480 | 5,480 | 7,700 | 10,260 | 16,210 | 21,020 | 23,870 |
②h7（研磨棒） ③g6（研磨棒）タイプ
■S45C相当・表面処理なし（スパナ溝付は下記価格に＋420円）
NSFHRW / NSFRW / NSFHRWS / NSFRWS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | L800.1 |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 1000.0 | |
| 4 | 400 | 460 | 560 | 610 | － | － | － | － | － |
| 5 | 400 | 460 | 560 | 610 | 790 | － | － | － | － |
| 6 | 430 | 480 | 570 | 620 | 920 | 1,040 | 1,260 | － | － |
| 8 | 430 | 480 | 570 | 620 | 920 | 1,040 | 1,260 | － | － |
| 10 | 430 | 480 | 570 | 620 | 920 | 1,040 | 1,260 | 1,630 | － |
| 12 | 470 | 560 | 600 | 640 | 930 | 1,070 | 1,520 | 1,790 | 2,090 |
| 13 | 500 | 590 | 650 | 670 | 990 | 1,130 | 1,630 | 1,900 | 2,220 |
| 15 | 510 | 600 | 660 | 690 | 1,010 | 1,140 | 1,660 | 1,930 | 2,250 |
| 16 | 560 | 630 | 720 | 830 | 1,070 | 1,220 | 1,750 | 2,070 | 2,450 |
| 17 | 560 | 680 | 740 | 860 | 1,140 | 1,300 | 1,770 | 2,100 | 2,470 |
| 18 | 560 | 720 | 750 | 870 | 1,270 | 1,430 | 1,920 | 2,290 | 2,730 |
| 20 | 630 | 810 | 840 | 930 | 1,290 | 1,450 | 1,950 | 2,310 | 2,740 |
| 22 | 760 | 1,000 | 1,120 | 1,240 | 1,530 | 1,880 | 2,530 | 2,850 | 3,190 |
| 25 | 770 | 1,050 | 1,190 | 1,320 | 1,640 | 1,980 | 2,680 | 3,490 | 4,530 |
| 30 | 800 | 1,130 | 1,280 | 1,430 | 1,880 | 2,190 | 3,070 | 4,070 | 5,410 |
| 35 | － | 1,690 | 1,890 | 2,090 | 2,790 | 3,190 | 4,490 | 5,900 | 7,730 |
| 40 | － | 2,050 | 2,270 | 2,510 | 3,350 | 3,840 | 5,400 | 7,050 | 9,200 |
| 50 | － | 2,670 | 2,980 | 3,280 | 4,420 | 4,980 | 6,990 | 9,140 | 11,920 |
②h7（研磨棒） ③g6（研磨棒）タイプ
■S45C相当・四三酸化鉄皮膜（スパナ溝付は下記価格に＋420円）
SFHRW / SFRW / SFHRWS / SFRWS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | L800.1 |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 1000.0 | |
| 4 | 410 | 470 | 580 | 630 | － | － | － | － | － |
| 5 | 410 | 470 | 580 | 630 | 810 | － | － | － | － |
| 6 | 460 | 510 | 610 | 660 | 990 | 1,110 | 1,340 | － | － |
| 8 | 460 | 510 | 610 | 660 | 990 | 1,110 | 1,340 | － | － |
| 10 | 460 | 510 | 610 | 660 | 990 | 1,110 | 1,340 | 1,730 | － |
| 12 | 530 | 620 | 670 | 710 | 1,040 | 1,200 | 1,700 | 1,980 | 2,310 |
| 13 | 570 | 660 | 720 | 760 | 1,100 | 1,260 | 1,820 | 2,120 | 2,480 |
| 15 | 580 | 670 | 740 | 780 | 1,120 | 1,280 | 1,850 | 2,150 | 2,510 |
| 16 | 640 | 740 | 840 | 960 | 1,240 | 1,410 | 2,020 | 2,380 | 2,810 |
| 17 | 640 | 790 | 850 | 1,000 | 1,320 | 1,500 | 2,050 | 2,420 | 2,850 |
| 18 | 640 | 840 | 860 | 1,010 | 1,470 | 1,650 | 2,220 | 2,640 | 3,140 |
| 20 | 740 | 930 | 970 | 1,080 | 1,490 | 1,670 | 2,250 | 2,670 | 3,160 |
| 22 | 870 | 1,160 | 1,290 | 1,430 | 1,760 | 2,160 | 2,920 | 3,280 | 3,680 |
| 25 | 880 | 1,220 | 1,370 | 1,520 | 1,890 | 2,290 | 3,090 | 4,010 | 5,210 |
| 30 | 910 | 1,310 | 1,480 | 1,650 | 2,160 | 2,530 | 3,530 | 4,680 | 6,220 |
| 35 | － | 1,950 | 2,170 | 2,400 | 3,210 | 3,680 | 5,180 | 6,780 | 8,880 |
| 40 | － | 2,360 | 2,610 | 2,890 | 3,850 | 4,420 | 6,210 | 8,110 | 10,580 |
| 50 | － | 3,070 | 3,430 | 3,770 | 5,090 | 5,720 | 8,040 | 10,500 | 13,700 |
②h7（研磨棒） ③g6（研磨棒）タイプ
■S45C相当・無電解ニッケルメッキ（スパナ溝付は下記価格に＋420円）
PSFHRW / PSFRW / PSFHRWS / PSFRWS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | L800.1 |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 1000.0 | |
| 4 | 450 | 560 | 630 | 700 | － | － | － | － | － |
| 5 | 450 | 560 | 630 | 700 | 890 | － | － | － | － |
| 6 | 510 | 600 | 690 | 760 | 1,070 | 1,240 | 1,410 | － | － |
| 8 | 510 | 600 | 690 | 760 | 1,070 | 1,240 | 1,410 | － | － |
| 10 | 510 | 600 | 690 | 760 | 1,070 | 1,240 | 1,410 | 1,770 | － |
| 12 | 590 | 680 | 740 | 810 | 1,160 | 1,300 | 1,840 | 2,290 | 2,790 |
| 13 | 620 | 740 | 780 | 850 | 1,220 | 1,400 | 1,970 | 2,460 | 2,990 |
| 15 | 630 | 750 | 790 | 870 | 1,300 | 1,490 | 2,100 | 2,610 | 3,180 |
| 16 | 760 | 870 | 960 | 1,010 | 1,480 | 1,690 | 2,300 | 3,260 | 3,690 |
| 17 | 760 | 880 | 970 | 1,080 | 1,500 | 1,710 | 2,330 | 3,440 | 3,870 |
| 18 | 760 | 980 | 1,020 | 1,200 | 1,710 | 1,940 | 2,540 | 4,030 | 4,540 |
| 20 | 870 | 1,090 | 1,130 | 1,280 | 1,730 | 1,960 | 2,570 | 4,310 | 4,800 |
| 22 | 1,050 | 1,300 | 1,460 | 1,620 | 2,110 | 2,420 | 3,150 | 4,640 | 5,040 |
| 25 | 1,060 | 1,590 | 1,770 | 1,970 | 2,960 | 3,960 | 5,930 | 7,720 | 8,910 |
| 30 | 1,100 | 1,700 | 1,900 | 2,530 | 3,740 | 4,990 | 7,470 | 10,000 | 11,530 |
| 35 | － | 2,480 | 2,740 | 3,630 | 5,380 | 7,250 | 11,040 | 14,500 | 16,600 |
| 40 | － | 2,970 | 3,290 | 4,360 | 6,460 | 8,730 | 13,230 | 17,410 | 19,890 |
| 50 | － | 3,900 | 4,270 | 5,710 | 8,400 | 11,350 | 17,220 | 22,620 | 25,820 |
②h7（研磨棒） ③g6（研磨棒）タイプ
■SUS304（スパナ溝付は下記価格に＋420円）
SSFHRW / SSFRW / SSFHRWS / SSFRWS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | L800.1 |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 1000.0 | |
| 4 | 540 | 620 | 760 | 830 | － | － | － | － | － |
| 5 | 540 | 620 | 760 | 830 | 1,210 | － | － | － | － |
| 6 | 600 | 660 | 780 | 860 | 1,350 | 1,500 | 1,670 | － | － |
| 8 | 600 | 660 | 780 | 860 | 1,350 | 1,500 | 1,670 | － | － |
| 10 | 600 | 660 | 780 | 860 | 1,350 | 1,500 | 1,670 | 2,030 | － |
| 12 | 700 | 820 | 880 | 1,000 | 1,440 | 1,650 | 2,070 | 2,610 | 3,210 |
| ＊13 | 820 | 960 | 1,010 | 1,120 | 1,610 | 1,800 | 2,270 | 2,870 | 3,520 |
| 15 | 870 | 1,020 | 1,060 | 1,180 | 1,680 | 1,870 | 2,360 | 2,980 | 3,660 |
| ＊16 | 890 | 1,100 | 1,120 | 1,220 | 1,790 | 1,960 | 2,660 | 3,490 | 4,000 |
| 17 | 900 | 1,130 | 1,160 | 1,240 | 1,830 | 2,010 | 2,800 | 3,740 | 4,170 |
| ＊18 | 970 | 1,220 | 1,240 | 1,380 | 2,030 | 2,640 | 3,910 | 5,210 | 5,690 |
| 20 | 1,000 | 1,260 | 1,270 | 1,440 | 2,120 | 2,790 | 4,180 | 5,580 | 6,070 |
| ＊22 | 1,140 | 1,510 | 1,610 | 1,800 | 2,720 | 3,720 | 5,700 | 7,410 | 8,460 |
| 25 | 1,210 | 1,630 | 1,760 | 1,970 | 3,010 | 3,950 | 6,080 | 7,860 | 9,060 |
| 30 | 1,450 | 1,790 | 2,030 | 2,590 | 3,930 | 5,200 | 7,930 | 10,560 | 12,100 |
| 35 | － | 2,810 | 3,180 | 3,870 | 5,730 | 7,640 | 11,520 | 14,930 | 17,030 |
| 40 | － | 3,400 | 3,810 | 4,660 | 6,890 | 9,200 | 13,830 | 17,940 | 20,420 |
| 50 | － | 4,390 | 4,980 | 6,070 | 8,550 | 11,380 | 18,000 | 23,350 | 26,550 |
③g6（研磨棒）タイプ
■SCM435（30～35HRC）・四三酸化鉄皮膜（スパナ溝付は下記価格に＋420円）
HFRW / HFRWS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | L800.1 |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 1000.0 | |
| 15 | 1,120 | 1,300 | 1,430 | 1,510 | 2,190 | 2,500 | 3,590 | 4,180 | 4,850 |
| 20 | 1,430 | 1,820 | 1,880 | 2,090 | 2,890 | 3,240 | 4,360 | 5,170 | 6,130 |
| 25 | 1,710 | 2,360 | 2,670 | 2,960 | 3,650 | 4,430 | 6,000 | 7,800 | 10,150 |
| 30 | 2,040 | 2,740 | 3,100 | 3,430 | 4,520 | 5,260 | 7,330 | 9,720 | 12,900 |
| 35 | － | 3,410 | 3,810 | 4,210 | 5,620 | 6,420 | 9,040 | 11,840 | － |
| 40 | － | 4,130 | 4,580 | 5,060 | 6,740 | 7,720 | 10,840 | 14,150 | － |
| 50 | － | 5,370 | 6,000 | 6,580 | 8,880 | 9,990 | 14,050 | 18,390 | － |
③g6（研磨棒）タイプ
■SCM435（30～35HRC）・無電解ニッケルメッキ
PHFRW
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | L800.1 |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 1000.0 | |
| 15 | 1,230 | 1,430 | 1,520 | 1,680 | 2,510 | 2,860 | 4,020 | 5,600 | 7,290 |
| 20 | 1,660 | 2,080 | 2,180 | 2,440 | 3,320 | 3,760 | 4,950 | 8,100 | 13,260 |
| 25 | 2,030 | 3,050 | 3,380 | 3,760 | 5,650 | 7,580 | 11,380 | 15,790 | 21,910 |
| 30 | 2,440 | 3,500 | 3,900 | 5,180 | 7,630 | 10,260 | 15,260 | 20,670 | 28,020 |
| 35 | － | 4,270 | 4,730 | 6,280 | 9,290 | 12,520 | 19,090 | 25,020 | － |
| 40 | － | 5,130 | 5,670 | 7,540 | 11,160 | 15,070 | 22,880 | 30,070 | － |
| 50 | － | 6,700 | 7,380 | 9,840 | 14,490 | 19,530 | 29,650 | 38,960 | － |
g6（研磨棒）タイプ
■高硬度ステンレス（スパナ溝付きは下記価格に＋420円）
AHFRW / AHFRWS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■高硬度ステンレス（スパナ溝付きは下記価格に＋420円）
AHFRW / AHFRWS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | L800.1 |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50 | 100 | 150 | 200 | 300 | 400 | 600 | 800 | 1000 | |
| 4 | 620 | 710 | 870 | 950 | － | － | － | － | － |
| 5 | 620 | 710 | 870 | 950 | 1,390 | － | － | － | － |
| 6 | 720 | 790 | 930 | 1,030 | 1,620 | 1,800 | 2,000 | － | － |
| 8 | 720 | 790 | 930 | 1,030 | 1,620 | 1,800 | 2,000 | － | － |
| 10 | 750 | 820 | 970 | 1,070 | 1,680 | 1,870 | 2,080 | 2,530 | － |
| 12 | 910 | 1,060 | 1,140 | 1,300 | 1,870 | 2,140 | 2,690 | 3,390 | 4,170 |
| 15 | 1,170 | 1,370 | 1,430 | 1,590 | 2,260 | 2,520 | 3,180 | 4,020 | 4,940 |
| 16 | 1,240 | 1,540 | 1,560 | 1,700 | 2,500 | 2,740 | 3,720 | 4,880 | 5,600 |
| 20 | 1,450 | 1,820 | 1,840 | 2,080 | 3,070 | 4,040 | 6,060 | 8,090 | 8,800 |
| 25 | 1,990 | 3,310 | 4,630 | 5,960 | 8,610 | 11,250 | 16,550 | 16,160 | 19,740 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]D寸法50また、高硬度ステンレスについては101本以上の場合出荷日、価格共にお見積りとなります。
[ ! ]表示数量超えはWOSにてご確認ください。 [ ! ]標準対応大口以上はストーク対応なし。
| 数量区分 | 標準対応 | 個別対応 | |||||
| 小口 | 大口 | 大口 | |||||
| 数量 | 1～9 | 10～14 | 15～19 | 20～49 | 50～300 | 301～400 | 401～ |
| 値引率 | 基準単価 | 5% | 10% | 20% | 25% | 35% | お見積り |
| 出荷日 | 通常 | ＋1日 | ＋2日 | ＋3日 | |||
[ ! ]表示数量超えはWOSにてご確認ください。 [ ! ]標準対応大口以上はストーク対応なし。
概要・仕様
使用例
商品担当おすすめ
回転軸 両端めねじタイプのレビュー
ローラー軸、支柱など
5
5.02019/04/09
図面を書かなくて良いので助かっています。
リニアシャフトが案外安いので、最近はそちらを使うこともあります。
5人が参考にしています。
アイドラーローラー用シャフト
3
3.02016/07/13
ストップリングの位置の寸法公差を指定出来る様にして貰えると
更に使い勝手が良いと思います。
せめて、ストップリングの溝の...もっと読む
5人が参考にしています。
ローラー軸など
5
5.02019/06/19
細かいチューニングができて良いです。
価格も高くなく、短納期で助かります。
これからも使っていきたいです。
3人が参考にしています。
樹脂ローラの軸
5
5.02019/03/20
設計をして図面をかくよりも、選定するだけで購入でき、とても助かっています。
軸関係は市販品を利用することが主流となってい...もっと読む
2人が参考にしています。
コンベヤーのローラー軸
5
5.02019/01/29
摩耗したコンベヤのローラー軸の交換部品用に使用しました。
簡単に寸法指示出来て、注文できました。
品質も良く、問題なく使...もっと読む
2人が参考にしています。
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
回転軸カテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
