回転軸片端段付止め輪溝タイプ

カタログ |P.1-879

規格変更
値下げ
納期短縮
規格拡張対象

平均満足度4.0

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

回転軸ストレートタイプ

4.6

通常出荷日：2 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

回転軸止め輪溝タイプ

4.6

通常出荷日：2 日目

硬度に加え耐食性を備えた新材質：高硬度ステンレスが加わりました。引張強さ・耐食...

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
特性・用途
該当なし
基本形状
片端一段
軸端形状（左）
止め輪溝
軸端形状（右）
加工なし
硬度
焼入なし
キー溝
キー溝オプション（追加工）
D公差
g6(研磨棒)
洗浄方法
洗浄無し
スパナ溝
スパナ溝なし

ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が72型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

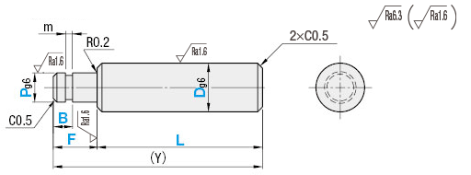

外形図

[ ! ]止め輪溝部詳細寸法・適用止め輪はこちらを参照
[ ! ]真円度・真直度はこちらを参照
[ ! ]高硬度ステンレスはセンター穴がある場合がございます。
[ ! ]L寸の寸法公差はJISB0405m級に準じる。

Type	[ M ]材質	[ S ]表面処理
NSFRX	S45C相当	−
SFRX		四三酸化鉄皮膜
PSFRX		無電解ニッケルメッキ
SSFRX	SUS304	−
AHFRX	高硬度ステンレス硬度35HRC～	−

[ ! ]高硬度ステンレスは中心硬度が下がります。材料特性についてはこちらをご覧ください。

規格表

型式	−	L	−	F	−	B	−	P
SFRX30	−	500	−	F20	−	B10	−	P15

型式

−

PSFRZ30

−

340

−

F13

−

T12

−

S10

−

型式			指定0.1mm単位		指定1mm単位		(Y) max.
Type	Dg6		L	F	B	P
NSFRX SFRX PSFRX SSFRX AHFRX (＊印のサイズのみ)	＊6	−0.004 −0.012	20.0 〜 498.0	F≦P×5	P≦6のとき 2≦B 6＜P≦10のとき 3≦B 10＜P≦20のとき 4≦B 20＜Pのとき 5≦B	3 4 5	500
	＊8	−0.005 −0.014				3 ≦P＜D
	＊10		20.0 〜 798.0				800
	＊12	−0.006 −0.017	24.0 〜 898.0				900
	13					4≦P＜D
	＊15		24.0 〜 998.0				1000
	＊16
	17					5≦P＜D
	18	－0.007 －0.020
	＊20
	22					6≦P＜D
	＊25					8≦P＜D
	30
	35	－0.009 －0.025	40.0 〜 798.0			16≦P＜D	800
	40		40.0 〜 798.0
	50		40.0 〜 798.0

[ ! ]D－P≦2の場合、段部面取Cは0.2以下となります。 [ ! ]P寸27,31,33,34,36,37,38,39,41,42,43,44,46,47,48,49は指定できません。 [ ! ]m寸法はこちらをご参照ください。
[ NG ]AHFRXのD寸10～25は全長（Y寸）最大800までとなります。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

追加工

追加工
コード

追加工内容

適用条件

指定例

￥/1Code

キー溝1ヶ所追加

KC・A=0.1mm単位指定
[ ! ]キー溝加工位置が端面から1mm未満の場合、
　　Rがつきません。
[ ! ]キー溝長さ≦100

SFRX30−500−F20−B10−P15−KC20−A5

200

WKC

キー溝2ヶ所追加

WKC・C・K・E=0.1mm単位指定
[ ! ]キー溝加工位置が端面から1mm未満の場合、
　　Rがつきません。
[ ! ]キー溝長さ≦100

SFRX30−500−F20−B10−P15−WKC25−C5−K25−K5

400

平面取り1ヶ所追加

FC・G=1mm単位指定
[ ! ]G≦70
※Hはこちらを参照

D	h
6～15	1
16～40	2
41～50	3

SFRX30−500−F20−B10−P15−FC25−G6

200

WFC

平面取り2ヶ所追加

WFC・J・W・V=1mm単位指定
[ ! ]J・V≦70
※Hはこちらを参照

D	h
6～15	1
16～40	2
41～50	3

SFRX30−500−F20−B10−P15−WFC25−J6−W25−V6

300

SFC

平面取り、角度指定2面取り追加

SFC・SG=1mm単位指定　AG=15度単位指定
[ ! ]SG≦50
※Hはこちらを参照

SFRX30−500−F20−B10−P15−SFC25−SG8

500

スリットカム用溝の追加

UC=1mm単位指定
[ NG ]φ2・2.5、D13以上は不可
[ NG ]AHFRXは不可
※d・ℓ₁はこちらを参照

SFRX30−500−F20−B10−P15−UC30

200

LKC

L寸法公差変更

L＜500・・・L±0.05　L≧500・・・L±0.1
[ NG ]L800以上は不可

SFRX30−500−F20−B10−P15−LKC

400

[ ! ]他の追加工と併用する場合、±2°の位相を生じることがあります。他の加工との間は2mm以上離してください。
[ ! ]キー溝複数加工・平面複数加工は同一直線状に行っていますが、全長が500mmを超える場合、±2°の位相を生じることがあります。

上記以外の追加工をご希望場合はカタログ規格外品サービスにて製作可否を含めお見積ください。

(参考値）高硬度ステンレス中央硬度

D	中央硬度（HRC）
3	35以上
4	35以上
5	35以上
6	35以上
8	35以上
10	30以上
12	30以上
15	30以上
16	30以上
20	25以上
25	25以上

（参考値）機械的性質

材質	引張強さ (MPa)	降伏点（0.2%耐力） (MPa)	縦弾性係数 (GPa)	横弾性係数 (GPa)	ポアソン比
材質	引張強さ (MPa)	降伏点（0.2%耐力） (MPa)	縦弾性係数 (GPa)	横弾性係数 (GPa)	ポアソン比
S45C	570以上	345以上	200以上	77以上	0.3
SUS304	520以上	210以上	193以上	74以上	0.3
SCM435	930以上	785以上	206以上	79以上	0.3
高硬度ステンレス	1102	715	199	77	0.3

高硬度ステンレス物性値
（単位：%）

C	Si	Mn	P	S	Ni	Cr
0.15-0.25	≦0.50	7.5-9.5	≦0.05	≧0.12	1.5-3.0	13-15

型番リスト

表示件数

型番

AHFRX6-[20-498/0.1]-F[2-20/0.1]-B[2-20/1]-P[3-5/1]

AHFRX8-[20-498/0.1]-F[2-28/0.1]-B[2-28/1]-P[3-7/1]

AHFRX10-[20-698/0.1]-F[2-36/0.1]-B[2-45/1]-P[3-9/1]

AHFRX12-[24-698/0.1]-F[2-44/0.1]-B[2-44/1]-P[3-11/1]

AHFRX15-[24-698/0.1]-F[2-56/0.1]-B[2-44/1]-P[4-14/1]

AHFRX16-[24-698/0.1]-F[2-60/0.1]-B[2-60/1]-P[4-15/1]

AHFRX20-[24-698/0.1]-F[2-76/0.1]-B[2-76/1]-P[5-19/1]

AHFRX25-[24-698/0.1]-F[2-96/0.1]-B[3-84/1]-P[8-24/1]

NSFRX6-[20-498/0.1]-F[2-25/0.1]-B[2-25/1]-P[3-5/1]

NSFRX8-[20-398/0.1]-F[2-35/0.1]-B[2-35/1]-P[3-7/1]

NSFRX10-[20-798/0.1]-F[2-50/0.1]-B[2-50/1]-P[3-9/1]

NSFRX12-[24-898/0.1]-F[2-55/0.1]-B[2-55/1]-P[3-11/1]

NSFRX13-[24-898/0.1]-F[2-55/0.1]-B[2-55/1]-P[4-12/1]

NSFRX15-[24-998/0.1]-F[2-70/0.1]-B[2-70/1]-P[4-14/1]

NSFRX16-[24-998/0.1]-F[2-70/0.1]-B[2-70/1]-P[4-15/1]

NSFRX17-[24-998/0.1]-F[2-80/0.1]-B[2-80/1]-P[5-16/1]

NSFRX18-[24-998/0.1]-F[2-80/0.1]-B[2-80/1]-P[5-17/1]

NSFRX20-[24-998/0.1]-F[2-95/0.1]-B[2-95/1]-P[5-19/1]

NSFRX22-[24-998/0.1]-F[2-95/0.1]-B[2-95/1]-P[6-21/1]

NSFRX25-[24-998/0.1]-F[2-120/0.1]-B[3-120/1]-P[8-24/1]

NSFRX30-[24-998/0.1]-F[2-145/0.1]-B[3-145/1]-P[8-29/1]

NSFRX35-[40-798/0.1]-F[2-170/0.1]-B[4-170/1]-P[16-32/1]

NSFRX40-[40-798/0.1]-F[2-195/0.1]-B[4-195/1]-P[16-35/1]

NSFRX50-[40-798/0.1]-F[2-245/0.1]-B[4-245/1]-P[16-45/1]

PSFRX6-[20-498/0.1]-F[2-25/0.1]-B[2-25/1]-P[3-5/1]

PSFRX8-[20-398/0.1]-F[2-35/0.1]-B[2-35/1]-P[3-7/1]

PSFRX10-[20-798/0.1]-F[2-50/0.1]-B[2-50/1]-P[3-9/1]

PSFRX12-[24-898/0.1]-F[2-55/0.1]-B[2-55/1]-P[3-11/1]

PSFRX13-[24-898/0.1]-F[2-55/0.1]-B[2-55/1]-P[4-12/1]

PSFRX15-[24-998/0.1]-F[2-70/0.1]-B[2-70/1]-P[4-14/1]

PSFRX16-[24-998/0.1]-F[2-70/0.1]-B[2-70/1]-P[4-15/1]

PSFRX17-[24-998/0.1]-F[2-80/0.1]-B[2-80/1]-P[5-16/1]

PSFRX18-[24-998/0.1]-F[2-80/0.1]-B[2-80/1]-P[5-17/1]

PSFRX20-[24-998/0.1]-F[2-95/0.1]-B[2-95/1]-P[5-19/1]

PSFRX22-[24-998/0.1]-F[2-95/0.1]-B[2-95/1]-P[6-21/1]

PSFRX25-[24-998/0.1]-F[2-120/0.1]-B[3-120/1]-P[8-24/1]

PSFRX30-[24-998/0.1]-F[2-145/0.1]-B[3-145/1]-P[8-29/1]

PSFRX35-[40-798/0.1]-F[2-170/0.1]-B[4-170/1]-P[16-32/1]

PSFRX40-[40-798/0.1]-F[2-195/0.1]-B[4-195/1]-P[16-35/1]

PSFRX50-[40-798/0.1]-F[2-245/0.1]-B[4-245/1]-P[16-45/1]

SFRX6-[20-498/0.1]-F[2-25/0.1]-B[2-25/1]-P[3-5/1]

SFRX8-[20-398/0.1]-F[2-35/0.1]-B[2-35/1]-P[3-7/1]

SFRX10-[20-798/0.1]-F[2-50/0.1]-B[2-50/1]-P[3-9/1]

SFRX12-[24-898/0.1]-F[2-55/0.1]-B[2-55/1]-P[3-11/1]

SFRX13-[24-898/0.1]-F[2-55/0.1]-B[2-55/1]-P[4-12/1]

SFRX15-[24-998/0.1]-F[2-70/0.1]-B[2-70/1]-P[4-14/1]

SFRX16-[24-998/0.1]-F[2-70/0.1]-B[2-70/1]-P[4-15/1]

SFRX17-[24-998/0.1]-F[2-80/0.1]-B[2-80/1]-P[5-16/1]

SFRX18-[24-998/0.1]-F[2-80/0.1]-B[2-80/1]-P[5-17/1]

SFRX20-[24-998/0.1]-F[2-95/0.1]-B[2-95/1]-P[5-19/1]

SFRX22-[24-998/0.1]-F[2-95/0.1]-B[2-95/1]-P[6-21/1]

SFRX25-[24-998/0.1]-F[2-120/0.1]-B[3-120/1]-P[8-24/1]

SFRX30-[24-998/0.1]-F[2-145/0.1]-B[3-145/1]-P[8-29/1]

SFRX35-[40-798/0.1]-F[2-170/0.1]-B[4-170/1]-P[16-32/1]

SFRX40-[40-798/0.1]-F[2-195/0.1]-B[4-195/1]-P[16-35/1]

SFRX50-[40-798/0.1]-F[2-245/0.1]-B[4-245/1]-P[16-45/1]

SSFRX6-[20-498/0.1]-F[2-25/0.1]-B[2-25/1]-P[3-5/1]

SSFRX8-[20-398/0.1]-F[2-37/0.1]-B[2-37/1]-P[3-7/1]

SSFRX10-[20-798/0.1]-F[2-50/0.1]-B[2-50/1]-P[3-9/1]

SSFRX12-[24-898/0.1]-F[2-55/0.1]-B[2-55/1]-P[3-11/1]

材質

詳細材質

表面処理

軸径 D

(mm)

長さ L

(mm)

材質証明書

材質証明書：材質

RoHS?

最小発注数量

[ステンレス] 高硬度ステンレス	高硬度ステンレス	なし	6	20 ～ 498	2 ～ 20	2 ～ 20	3 ～ 5	対象	高硬度ステンレス	10	1個
[ステンレス] 高硬度ステンレス	高硬度ステンレス	なし	8	20 ～ 498	2 ～ 28	2 ～ 28	3 ～ 7	対象	高硬度ステンレス	10	1個
[ステンレス] 高硬度ステンレス	高硬度ステンレス	なし	10	20 ～ 698	2 ～ 45	2 ～ 36	3 ～ 9	対象	高硬度ステンレス	10	1個
[ステンレス] 高硬度ステンレス	高硬度ステンレス	なし	12	24 ～ 698	2 ～ 44	2 ～ 44	3 ～ 11	対象	高硬度ステンレス	10	1個
[ステンレス] 高硬度ステンレス	高硬度ステンレス	なし	15	24 ～ 698	2 ～ 44	2 ～ 56	4 ～ 14	対象	高硬度ステンレス	10	1個
[ステンレス] 高硬度ステンレス	高硬度ステンレス	なし	16	24 ～ 698	2 ～ 60	2 ～ 60	4 ～ 15	対象	高硬度ステンレス	10	1個
[ステンレス] 高硬度ステンレス	高硬度ステンレス	なし	20	24 ～ 698	2 ～ 76	2 ～ 76	5 ～ 19	対象	高硬度ステンレス	10	1個
[ステンレス] 高硬度ステンレス	高硬度ステンレス	なし	25	24 ～ 698	3 ～ 84	2 ～ 96	8 ～ 24	対象	高硬度ステンレス	10	1個
[鉄] S45C相当	S45C相当	なし	6	20 ～ 498	2 ～ 25	2 ～ 25	3 ～ 5	対象外	-	10	1個
[鉄] S45C相当	S45C相当	なし	8	20 ～ 398	2 ～ 35	2 ～ 35	3 ～ 7	対象外	-	10	1個
[鉄] S45C相当	S45C相当	なし	10	20 ～ 798	2 ～ 50	2 ～ 50	3 ～ 9	対象外	-	10	1個
[鉄] S45C相当	S45C相当	なし	12	24 ～ 898	2 ～ 55	2 ～ 55	3 ～ 11	対象外	-	10	1個
[鉄] S45C相当	S45C相当	なし	13	24 ～ 898	2 ～ 55	2 ～ 55	4 ～ 12	対象外	-	10	1個
[鉄] S45C相当	S45C相当	なし	15	24 ～ 998	2 ～ 70	2 ～ 70	4 ～ 14	対象外	-	10	1個
[鉄] S45C相当	S45C相当	なし	16	24 ～ 998	2 ～ 70	2 ～ 70	4 ～ 15	対象外	-	10	1個
[鉄] S45C相当	S45C相当	なし	17	24 ～ 998	2 ～ 80	2 ～ 80	5 ～ 16	対象外	-	10	1個
[鉄] S45C相当	S45C相当	なし	18	24 ～ 998	2 ～ 80	2 ～ 80	5 ～ 17	対象外	-	10	1個
[鉄] S45C相当	S45C相当	なし	20	24 ～ 998	2 ～ 95	2 ～ 95	5 ～ 19	対象外	-	10	1個
[鉄] S45C相当	S45C相当	なし	22	24 ～ 998	2 ～ 95	2 ～ 95	6 ～ 21	対象外	-	10	1個
[鉄] S45C相当	S45C相当	なし	25	24 ～ 998	3 ～ 120	2 ～ 120	8 ～ 24	対象外	-	10	1個
[鉄] S45C相当	S45C相当	なし	30	24 ～ 998	3 ～ 145	2 ～ 145	8 ～ 29	対象外	-	10	1個
[鉄] S45C相当	S45C相当	なし	35	40 ～ 798	4 ～ 170	2 ～ 170	16 ～ 32	対象外	-	10	1個
[鉄] S45C相当	S45C相当	なし	40	40 ～ 798	4 ～ 195	2 ～ 195	16 ～ 35	対象外	-	10	1個
[鉄] S45C相当	S45C相当	なし	50	40 ～ 798	4 ～ 245	2 ～ 245	16 ～ 45	対象外	-	10	1個
[鉄] S45C相当	S45C相当	[表面処理あり] 無電解ニッケルメッキ	6	20 ～ 498	2 ～ 25	2 ～ 25	3 ～ 5	対象外	-	10	1個
[鉄] S45C相当	S45C相当	[表面処理あり] 無電解ニッケルメッキ	8	20 ～ 398	2 ～ 35	2 ～ 35	3 ～ 7	対象外	-	10	1個
[鉄] S45C相当	S45C相当	[表面処理あり] 無電解ニッケルメッキ	10	20 ～ 798	2 ～ 50	2 ～ 50	3 ～ 9	対象外	-	10	1個
[鉄] S45C相当	S45C相当	[表面処理あり] 無電解ニッケルメッキ	12	24 ～ 898	2 ～ 55	2 ～ 55	3 ～ 11	対象外	-	10	1個
[鉄] S45C相当	S45C相当	[表面処理あり] 無電解ニッケルメッキ	13	24 ～ 898	2 ～ 55	2 ～ 55	4 ～ 12	対象外	-	10	1個
[鉄] S45C相当	S45C相当	[表面処理あり] 無電解ニッケルメッキ	15	24 ～ 998	2 ～ 70	2 ～ 70	4 ～ 14	対象外	-	10	1個
[鉄] S45C相当	S45C相当	[表面処理あり] 無電解ニッケルメッキ	16	24 ～ 998	2 ～ 70	2 ～ 70	4 ～ 15	対象外	-	10	1個
[鉄] S45C相当	S45C相当	[表面処理あり] 無電解ニッケルメッキ	17	24 ～ 998	2 ～ 80	2 ～ 80	5 ～ 16	対象外	-	10	1個
[鉄] S45C相当	S45C相当	[表面処理あり] 無電解ニッケルメッキ	18	24 ～ 998	2 ～ 80	2 ～ 80	5 ～ 17	対象外	-	10	1個
[鉄] S45C相当	S45C相当	[表面処理あり] 無電解ニッケルメッキ	20	24 ～ 998	2 ～ 95	2 ～ 95	5 ～ 19	対象外	-	10	1個
[鉄] S45C相当	S45C相当	[表面処理あり] 無電解ニッケルメッキ	22	24 ～ 998	2 ～ 95	2 ～ 95	6 ～ 21	対象外	-	10	1個
[鉄] S45C相当	S45C相当	[表面処理あり] 無電解ニッケルメッキ	25	24 ～ 998	3 ～ 120	2 ～ 120	8 ～ 24	対象外	-	10	1個
[鉄] S45C相当	S45C相当	[表面処理あり] 無電解ニッケルメッキ	30	24 ～ 998	3 ～ 145	2 ～ 145	8 ～ 29	対象外	-	10	1個
[鉄] S45C相当	S45C相当	[表面処理あり] 無電解ニッケルメッキ	35	40 ～ 798	4 ～ 170	2 ～ 170	16 ～ 32	対象外	-	10	1個
[鉄] S45C相当	S45C相当	[表面処理あり] 無電解ニッケルメッキ	40	40 ～ 798	4 ～ 195	2 ～ 195	16 ～ 35	対象外	-	10	1個
[鉄] S45C相当	S45C相当	[表面処理あり] 無電解ニッケルメッキ	50	40 ～ 798	4 ～ 245	2 ～ 245	16 ～ 45	対象外	-	10	1個
[鉄] S45C相当	S45C相当	[表面処理あり] 四三酸化鉄皮膜	6	20 ～ 498	2 ～ 25	2 ～ 25	3 ～ 5	対象外	-	10	1個
[鉄] S45C相当	S45C相当	[表面処理あり] 四三酸化鉄皮膜	8	20 ～ 398	2 ～ 35	2 ～ 35	3 ～ 7	対象外	-	10	1個
[鉄] S45C相当	S45C相当	[表面処理あり] 四三酸化鉄皮膜	10	20 ～ 798	2 ～ 50	2 ～ 50	3 ～ 9	対象外	-	10	1個
[鉄] S45C相当	S45C相当	[表面処理あり] 四三酸化鉄皮膜	12	24 ～ 898	2 ～ 55	2 ～ 55	3 ～ 11	対象外	-	10	1個
[鉄] S45C相当	S45C相当	[表面処理あり] 四三酸化鉄皮膜	13	24 ～ 898	2 ～ 55	2 ～ 55	4 ～ 12	対象外	-	10	1個
[鉄] S45C相当	S45C相当	[表面処理あり] 四三酸化鉄皮膜	15	24 ～ 998	2 ～ 70	2 ～ 70	4 ～ 14	対象外	-	10	1個
[鉄] S45C相当	S45C相当	[表面処理あり] 四三酸化鉄皮膜	16	24 ～ 998	2 ～ 70	2 ～ 70	4 ～ 15	対象外	-	10	1個
[鉄] S45C相当	S45C相当	[表面処理あり] 四三酸化鉄皮膜	17	24 ～ 998	2 ～ 80	2 ～ 80	5 ～ 16	対象外	-	10	1個
[鉄] S45C相当	S45C相当	[表面処理あり] 四三酸化鉄皮膜	18	24 ～ 998	2 ～ 80	2 ～ 80	5 ～ 17	対象外	-	10	1個
[鉄] S45C相当	S45C相当	[表面処理あり] 四三酸化鉄皮膜	20	24 ～ 998	2 ～ 95	2 ～ 95	5 ～ 19	対象外	-	10	1個
[鉄] S45C相当	S45C相当	[表面処理あり] 四三酸化鉄皮膜	22	24 ～ 998	2 ～ 95	2 ～ 95	6 ～ 21	対象外	-	10	1個
[鉄] S45C相当	S45C相当	[表面処理あり] 四三酸化鉄皮膜	25	24 ～ 998	3 ～ 120	2 ～ 120	8 ～ 24	対象外	-	10	1個
[鉄] S45C相当	S45C相当	[表面処理あり] 四三酸化鉄皮膜	30	24 ～ 998	3 ～ 145	2 ～ 145	8 ～ 29	対象外	-	10	1個
[鉄] S45C相当	S45C相当	[表面処理あり] 四三酸化鉄皮膜	35	40 ～ 798	4 ～ 170	2 ～ 170	16 ～ 32	対象外	-	10	1個
[鉄] S45C相当	S45C相当	[表面処理あり] 四三酸化鉄皮膜	40	40 ～ 798	4 ～ 195	2 ～ 195	16 ～ 35	対象外	-	10	1個
[鉄] S45C相当	S45C相当	[表面処理あり] 四三酸化鉄皮膜	50	40 ～ 798	4 ～ 245	2 ～ 245	16 ～ 45	対象外	-	10	1個
[ステンレス] SUS304	SUS304	なし	6	20 ～ 498	2 ～ 25	2 ～ 25	3 ～ 5	対象	SUS304	10	1個
[ステンレス] SUS304	SUS304	なし	8	20 ～ 398	2 ～ 37	2 ～ 37	3 ～ 7	対象	SUS304	10	1個
[ステンレス] SUS304	SUS304	なし	10	20 ～ 798	2 ～ 50	2 ～ 50	3 ～ 9	対象	SUS304	10	1個
[ステンレス] SUS304	SUS304	なし	12	24 ～ 898	2 ～ 55	2 ～ 55	3 ～ 11	対象	SUS304	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	SL-PSFRX6
- ( - )	2日目	SL-PSFRX8
- ( - )	2日目	SL-PSFRX10
- ( - )	2日目	SL-PSFRX12
- ( - )	2日目	SL-PSFRX13
- ( - )	2日目	SL-PSFRX15
- ( - )	2日目	SL-PSFRX16
- ( - )	2日目	SL-PSFRX17
- ( - )	2日目	SL-PSFRX18
- ( - )	2日目	SL-PSFRX20
- ( - )	2日目	SL-PSFRX22
- ( - )	2日目	SL-PSFRX25
- ( - )	2日目	SL-PSFRX30
- ( - )	2日目	SL-PSFRX35
- ( - )	2日目	SL-PSFRX40
- ( - )	2日目	SL-PSFRX50
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	-
- ( - )	2日目	SL-SSFRX6
- ( - )	2日目	SL-SSFRX8
- ( - )	2日目	SL-SSFRX10
- ( - )	2日目	SL-SSFRX12

基本情報
納期・価格

基本情報

硬度に加え耐食性を備えた新材質：高硬度ステンレスが加わりました。引張強さ・耐食性を要する箇所にご使用ください。
追加工最大37％の大幅値下げ！

【基本形状】片端一段
【軸端形状（左）】段部止め輪溝
【軸端形状（右）】加工なし
【材質】S45C相当、SUS304、高硬度ステンレス
【追加工対応】キー溝、平面取り、スリットカム用溝、L寸法公差変更

ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■段部止め輪溝タイプ

Type	￥ NSFRX (S45C相当・表面処理なし)									￥ SFRX (S45C相当・四三酸化鉄皮膜)
D	最短L 〜 50.0	L50.1 〜 100.0	L100.1 〜 150.0	L150.1 〜 200.0	L200.1 〜 300.0	L300.1 〜 400.0	L400.1 〜 600.0	L600.1 〜 800.0	L800.1 〜 998.0	最短L 〜 50.0	L50.1 〜 100.0	L100.1 〜 150.0	L150.1 〜 200.0	L200.1 〜 300.0	L300.1 〜 400.0	L400.1 〜 600.0	L600.1 〜 798.0	L800.1 〜 998.0
6	540	600	670	810	1,130	1,290	1,550	－	－	560	620	690	830	1,170	1,320	1,600	－	－
8	540	600	670	810	1,130	1,290	1,550	－	－	560	620	690	830	1,170	1,320	1,600	－	－
10	540	600	670	810	1,130	1,290	1,550	2,010	－	560	620	690	830	1,170	1,320	1,600	2,070	－
12	600	700	760	860	1,190	1,340	1,950	2,330	2,760	630	740	790	900	1,240	1,410	2,040	2,400	2,820
13	650	750	800	910	1,260	1,450	2,080	2,440	2,850	680	780	840	960	1,320	1,510	2,170	2,540	2,960
15	660	760	810	930	1,280	1,470	2,110	2,470	2,880	690	790	850	980	1,340	1,530	2,210	2,570	2,990
16	710	890	930	1,120	1,480	1,660	2,270	2,670	3,130	770	960	1,000	1,200	1,590	1,770	2,420	2,850	3,340
17	720	900	950	1,140	1,500	1,680	2,300	2,700	3,160	780	970	1,010	1,220	1,610	1,800	2,450	2,880	3,370
18	720	900	950	1,140	1,660	1,870	2,510	2,980	3,520	780	970	1,010	1,220	1,770	2,000	2,680	3,180	3,760
20	820	1,030	1,080	1,200	1,660	1,870	2,510	2,980	3,520	880	1,100	1,160	1,280	1,770	2,000	2,680	3,180	3,760
22	980	1,210	1,380	1,510	1,880	2,300	3,120	3,680	4,310	1,040	1,290	1,470	1,620	2,010	2,460	3,320	3,920	4,600
25	1,080	1,350	1,530	1,690	2,110	2,570	3,470	4,130	4,870	1,160	1,450	1,640	1,810	2,250	2,740	3,700	4,400	5,200
30	1,290	1,550	1,790	1,960	2,580	3,020	4,010	5,100	6,300	1,410	1,690	1,940	2,140	2,810	3,300	4,370	5,550	6,860
35	1,800	2,340	2,590	2,890	3,860	4,400	5,880	7,460	－	1,950	2,550	2,820	3,140	4,210	4,790	6,390	8,110	－
40	2,150	2,810	3,120	3,470	4,640	5,280	7,060	8,950	－	2,340	3,070	3,390	3,770	5,050	5,740	7,680	9,730	－
50	2,780	3,660	4,050	4,520	6,050	6,880	9,190	11,640	－	3,030	3,990	4,410	4,910	6,580	7,480	10,000	12,660	－

Type	￥ PSFRX (S45C相当・無電解ニッケルメッキ)									￥ SSFRX (SUS304)
D	最短L 〜 50.0	L50.1 〜 100.0	L100.1 〜 150.0	L150.1 〜 200.0	L200.1 〜 300.0	L300.1 〜 400.0	L400.1 〜 600.0	L600.1 〜 800.0	L800.1 〜 998.0	最短L 〜 50.0	L50.1 〜 100.0	L100.1 〜 150.0	L150.1 〜 200.0	L200.1 〜 300.0	L300.1 〜 400.0	L400.1 〜 600.0	L600.1 〜 798.0	L800.1 〜 998.0
6	620	740	820	950	1,290	1,480	1,670	－	－	680	750	880	990	1,470	1,700	1,890	－	－
8	620	740	820	950	1,290	1,480	1,670	－	－	680	750	880	990	1,470	1,700	1,890	－	－
10	620	740	820	950	1,290	1,480	1,670	2,090	－	680	750	880	990	1,470	1,700	1,890	2,350	－
12	690	850	860	1,020	1,370	1,550	2,190	2,510	2,880	790	930	1,000	1,120	1,620	1,860	2,350	3,140	3,990
13	740	900	930	1,080	1,460	1,740	2,480	2,780	3,150	920	1,080	1,120	1,400	2,020	2,250	2,850	3,650	4,530
15	770	930	950	1,100	1,480	1,760	2,510	2,810	3,180	990	1,160	1,190	1,520	2,220	2,450	3,100	3,910	4,800
16	930	1,190	1,230	1,390	1,690	2,030	2,750	3,690	4,700	1,010	1,240	1,270	1,450	2,260	2,490	3,370	3,980	4,670
17	950	1,200	1,230	1,400	1,710	2,050	2,780	3,720	4,740	1,020	1,280	1,310	1,410	2,270	2,510	3,510	4,010	4,600
18	950	1,200	1,230	1,520	2,060	2,340	3,080	4,630	6,280	1,160	1,450	1,540	1,790	2,500	3,300	4,880	6,380	8,020
20	1,180	1,460	1,650	1,910	2,490	2,930	4,010	5,570	7,230	1,220	1,530	1,660	1,970	2,610	3,490	5,220	6,970	8,870
22	1,390	1,720	1,920	2,120	2,770	3,170	4,150	5,780	7,520	1,520	1,850	2,050	2,360	3,140	4,340	6,480	8,630	10,960
25	1,500	1,980	2,210	2,440	3,350	4,460	6,670	8,860	11,240	1,670	2,000	2,250	2,560	3,400	4,550	6,790	9,040	11,480
30	2,100	2,700	3,020	3,430	4,440	5,890	8,530	11,370	14,450	2,330	2,810	3,150	3,580	4,610	6,120	8,830	11,790	14,990
35	3,400	3,930	4,330	5,010	6,460	8,610	12,450	16,570	－	3,550	4,260	4,790	5,190	6,720	8,980	12,950	17,200	－
40	4,260	4,330	4,760	5,510	7,110	9,490	13,720	18,240	－	4,610	4,850	5,270	5,700	7,400	9,880	14,250	18,920	－
50	4,690	4,750	5,240	6,050	7,820	10,440	19,660	25,260	－	4,920	5,340	5,820	6,290	8,140	10,870	20,240	25,660	－

④g6（研磨棒）タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

TYPE	AHFRX(高硬度ステンレス）
D	最短L	L50.1	L100.1	L150.1	L200.1	L300.1	L400.1	L600.1
	～	～	～	～	～	～	～	～
	50	100	150	200	300	400	600	800
6	800	870	1,010	1,120	1,710	1,890	2,080	－
8	800	870	1,010	1,120	1,710	1,890	2,080	－
10	830	900	1,050	1,170	1,780	1,970	2,170	2,620
12	980	1,160	1,220	1,380	1,950	2,240	2,800	3,510
15	1,250	1,460	1,510	1,910	2,710	2,990	3,790	4,780
16	1,330	1,620	1,690	2,050	2,890	3,190	4,280	5,040
20	1,650	2,050	2,230	2,620	3,460	4,570	6,820	9,100
25	2,430	4,210	5,990	7,780	11,350	14,910	22,050	25,620

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口			大口			大口
数量	1～9	10～14	15～19	20～49	50～300	301～400	401～
値引率	基準単価	5%	10%	20%	25%	35%	お見積り
出荷日	通常			＋1日	＋2日	＋3日	お見積り

[ ! ]D寸法50また、高硬度ステンレスについては101本以上の場合出荷日、価格共にお見積りとなります。
[ ! ]表示数量超えはWOSにてご確認ください。 [ ! ]標準対応大口以上はストーク対応なし。

納期

日目出荷

				ご注文締切
急	ストークA早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	800円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は1明細行当たり一律300円
[ ! ]ストークAは3本以上で1明細行当たり一律2,160円

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
回転軸ストレートタイプ
ストレートタイプの回転軸です。
ミスミ
回転軸両端めねじタイプ
両端めねじタイプの回転軸です。
ミスミ
回転軸止め輪溝タイプ
止め輪溝タイプの回転軸です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

回転軸片端段付止め輪溝タイプのレビュー

4平均満足度：4.02件のレビュー

星5
50%
星4
0%
星3
50%
星2
0%
星1
0%

ギアの軸に

満足度：5.02019/08/23

キー溝などの細かいチューニングができて良いです。価格も高くなく、短納期で助かります。これからも使っていきたいです。

0人が参考にしています。

回転軸

満足度：3.02017/08/09

仕様が細かく指定できるので助かります。仕上がりは概ね良いですが、止め輪溝加工のカエリが処理されておらず、バリ取りしない...もっと読む

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品回転軸片端段付止め輪溝タイプ	【クリーン洗浄品】回転軸　片端段付　止め輪溝タイプ	回転軸両端段付止め輪溝タイプ	【クリーン洗浄品】回転軸　両端段付　止め輪溝タイプ	【クリーン洗浄品】回転軸　止め輪溝タイプ	回転軸止め輪溝キー溝付きタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	2日目	5日目	2日目	5日目	5日目	2日目
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	該当なし	クリーン洗浄	該当なし	クリーン洗浄	クリーン洗浄	該当なし
基本形状	片端一段	片端一段	両端一段	両端一段	ストレート	ストレート
軸端形状（左）	止め輪溝	止め輪溝	止め輪溝	止め輪溝	止め輪溝	止め輪溝
軸端形状（右）	加工なし	加工なし	止め輪溝	止め輪溝	止め輪溝	止め輪溝

よく一緒に購入される商品

ミスミ
回転軸止め輪溝タイプ4.5
通常価格(税別) : -
通常出荷日 : 2日目
ミスミ
フランジ付リニアブッシュシングルタイプ…4.7
通常価格(税別) : 530円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
セットカラー　止めねじ固定　スタンダード…4.6
通常価格(税別) : 60円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
Ｃ形止め輪（軸用）4.6
通常価格(税別) : 178円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
金属ワッシャ　Ｔ寸選択・指定タイプ　並級…4.7
通常価格(税別) : 160円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
シャフト　ストレートタイプ4.6
通常価格(税別) : 200円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
平行キー4.6
通常価格(税別) : 286円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
回転軸ストレートタイプ4.6
通常価格(税別) : -
通常出荷日 : 2日目
当日出荷可能
ミスミ
金属ワッシャ　－並級／精密級　寸法フリー…4.6
通常価格(税別) : 260円-
通常出荷日 : 在庫品1日目～
当日出荷可能

この商品に関連するミスミユニット事例その他の事例を探す

回転軸カテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

Oリング材質	硬度	色	種類
ウレタンゴム	94	乳白	アイアンラバーOリング Pシリーズ (NOK)
ニトリルゴム	70	黒	JIS B 2401 Pシリーズ (NOK)
ニトリルゴム	90	黒
フッ素ゴム	70	黒

絞り込み条件

材質

詳細材質

表面処理

軸径 D(mm)

長さ L(mm)

B(mm)

F(mm)

P(mm)

タイプ

CAD

出荷日

回転軸 片端段付 止め輪溝タイプ

ご注意
