ノック穴付リニアブッシュ　ハウジングユニット　ワイドブロック

カタログ |P.1-365

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 1,830円～26,200円

税込単価: 2,013円～28,820円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

リニアブッシュハウジングユニット　ワイドブロック　シングルタイプ/ミドルタイプ

4.7

通常価格(税別)： 970円 (税込価格：1,067円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

リニアブッシュハウジングユニット　ワイドブロック　ダブル/セミロング/ロングタイプ

4.2

通常価格(税別)： 1,910円 (税込価格：2,101円)

通常出荷日：在庫品1日目

ミスミオリジナル規格。スタンダードタイプに比べ、ノック穴付タイプは装置の組み立...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
タイプ
ハウジングワイドブロック
直動/回転運動
リニアブッシュ(直動のみ)
外筒材質
SUJ2相当
外筒表面処理
白アルマイト処理
ボール材質
SUJ2相当
保持器材質
樹脂(ジュラコンM90相当)
シール
シール付
スペーサー・止め板材質
SUJ2相当

ご注意

ミスミ製リニアブッシュは、潤滑ユニットMXを除き、グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄・乾燥をした後、グリースを塗布して使用することを推奨いたします。
推奨洗浄方法：超音波洗浄機、もしくは白灯油
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が162型番あります。

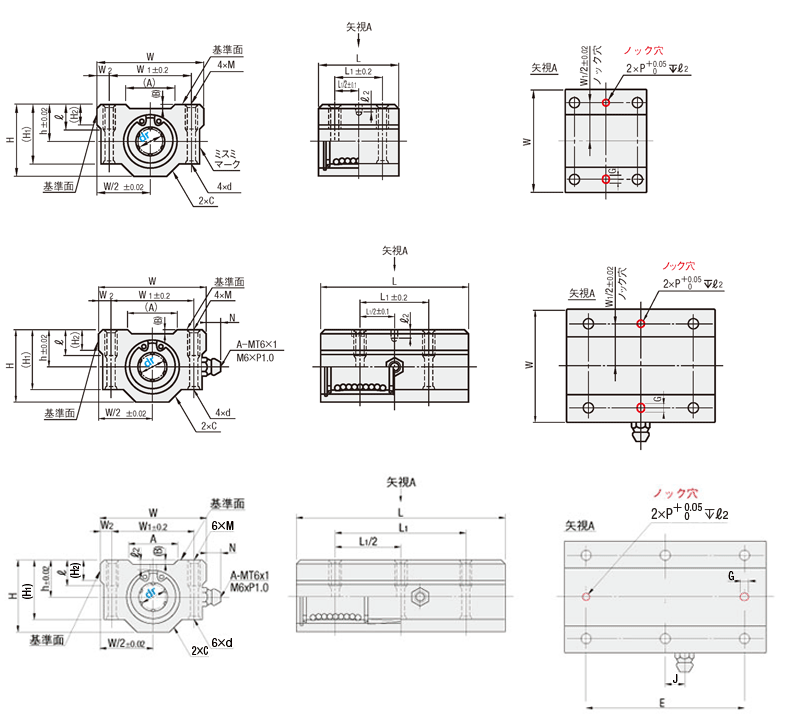

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

シングルタイプ

ダブルタイプ

ロングタイプ

Type			使用リニアブッシュ	ホルダ		使用雰囲気温度
シングルタイプ	ダブルタイプ	ロングタイプ	(>>こちら)	[ M ]材質	[ S ]表面処理	使用雰囲気温度
LHBBN	LHBBWN	LHBBLN	LMU	アルミ合金	白アルマイト処理	－20〜80℃

規格表

型式
LHBBN10 LHBBWN20 LHBBWN20L LHBBWN20G LHBBWN20H	(Lタイプグリース入り) (Gタイプグリース入り) (Hタイプグリース入り)

[ ! ]各種グリースに変更できます。
出荷日・価格・性能については >>こちら

dr	許容差			L			L₁			h	H	(H₁)	(H₂)	W	W₁	W₂	M	d	ℓ	(A)	(B)	N	J	C
dr	シングル	ダブル	ロング	シングル	ダブル	ロング	シングル	ダブル	ロング	h	H	(H₁)	(H₂)	W	W₁	W₂	M	d	ℓ	(A)	(B)	N	J	C
10	0	0	-	35	68	-	21	46	-	13	26	21	8	40	28	6	M5	4.3	12	15.5	0.4	7.5	-	5
12	－ 0.009	－ 0.010		36	70	-	26	50	-	15	28	24		42	30.5	5.75				17.5	0.4	7	-	4
13				39	75	-	26	50	-	15	30	24.5		44	33	5.5				19	0.85	7	-	5.5
16			0 - 0.015	44	85	118	34	60	88	19	38.5	32.5	9	50	36	7				19.8	0.85	6.5	7	6
20	0	0	0	50	96	134	40	70	100	21	41	35	11	54	40	7	M6	5.2		21	0.5	7.5	8	6
25	－ 0.010	－ 0.012	－ 0.018	67	130	185	50	100	138	26	51.5	42	12	76	54	11	M8	7	18	36	1	4.5	9	9.5
30				72	140	200	58	110	150	30	59.5	49	15	78	58	10				39.9	0.75	5.5	9	10.5
35	0	0	0	80	155	220	60	120	170	34	68	54	18	90	70	10				53	1.5	6	10	14
40	－ 0.012	－ 0.015	－ 0.021	90	175	250	60	140	190	40	78	62	20	102	80	11	M10	8.7	25	61		5.5	12	16
50				110	215	310	80	160	230	52	102	80	25	122	100	11	M10	8.7	25	81		5.5	12	22

[ ! ]使用上の注意は>>こちらを参照してください。[ ! ]ノック穴内部はアルマイト処理されていません。[ ! ]納入時に防錆油を塗布しています。
[ ! ]基準面は型番記載シールの裏側になります。[ ! ]ノックピンはこちらのMS・MSCを推奨します。
[ ! ]ロングタイプのノック穴位置はdrの中心に対し±0.02になります。

dr	ノック穴寸法				基本定格荷重						静的許容モーメント			質量(g)
	P	ℓ₂	G	E	C(動)N			Co(静)N			(N・m)			質量(g)
	P	ℓ₂	G	E	シングル	ダブル	ロング	シングル	ダブル	ロング	シングル	ダブル	ロング	シングル	ダブル	ロング
10	4	5	5	-	372	588	-	549	1100	-	−	7.24	-	92	180	-
12				-	412	657	-	598	1200	-	−	10.9	-	102	205	-
13				-	510	813	-	784	1570	-	−	11.6	-	120	240	-
16				88	775	1230	1230	1180	2350	2350	−	19.7	73.5	220	400	527
20	5	(5)	6	100	882	1400	1400	1370	2740	2740	−	26.8	98.0	255	570	682
25		6		138	980	1560	1560	1570	3140	3140	−	43.4	157	600	1200	1586
30		6		150	1570	2490	2490	2740	5490	5490	−	82.8	297	735	1480	1960
35				170	1670	2650	2650	3140	6270	6270	−	110	373	1100	2200	2974
40	6	7	7	190	2160	3430	3430	4020	8040	8040	−	147	553	1590	3200	4285
50	6	7	7	230	3820	6080	6080	7940	15900	15900	−	397	-	3340	6700	8620

[ ! ]LHBBLN20のℓ₂は5となります。

型番リスト

表示件数

型番

内接円径 dr

(φ)

基本定格荷重　動定格

(N)

全長 L

(mm)

潤滑の種類

外径 D

(φ)

基本定格荷重動定格（詳細）

(N)

基本定格荷重静定格

(N)

内接円形許容差（マイナス側）

(mm)

材質証明書

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

16	1230	118	なし	28	1230	2350	-0.015	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
16	1230	118	[グリース塗布] Aタイプ：アルバニヤS2(工業用万能)	28	-	-	-	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
16	1230	118	[グリース塗布] Gタイプ：LG2(低発塵・NSK製)	28	1230	2350	-0.015	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
16	1230	118	[グリース塗布] Hタイプ：FGL-1(食品・飲料向)	28	1230	2350	-0.015	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
16	1230	118	[グリース塗布] Lタイプ：ET-100K(耐熱性)	28	1230	2350	-0.015	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
16	1230	118	[グリース塗布] Yタイプ：AFF(低発塵・THK製)	28	-	-	-	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
20	1400	134	なし	32	1400	2740	-0.018	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
20	1400	134	[グリース塗布] Aタイプ：アルバニヤS2(工業用万能)	32	-	-	-	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
20	1400	134	[グリース塗布] Gタイプ：LG2(低発塵・NSK製)	32	1400	2740	-0.018	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
20	1400	134	[グリース塗布] Hタイプ：FGL-1(食品・飲料向)	32	1400	2740	-0.018	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
20	1400	134	[グリース塗布] Lタイプ：ET-100K(耐熱性)	32	1400	2740	-0.018	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
20	1400	134	[グリース塗布] Yタイプ：AFF(低発塵・THK製)	32	-	-	-	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
25	1560	185	なし	40	1560	3140	-0.018	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
25	1560	185	[グリース塗布] Aタイプ：アルバニヤS2(工業用万能)	40	-	-	-	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
25	1560	185	[グリース塗布] Gタイプ：LG2(低発塵・NSK製)	40	1560	3140	-0.018	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
25	1560	185	[グリース塗布] Hタイプ：FGL-1(食品・飲料向)	40	1560	3140	-0.018	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
25	1560	185	[グリース塗布] Lタイプ：ET-100K(耐熱性)	40	1560	3140	-0.018	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
25	1560	185	[グリース塗布] Yタイプ：AFF(低発塵・THK製)	40	-	-	-	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
30	2490	200	なし	45	2490	5490	-0.018	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
30	2490	200	[グリース塗布] Aタイプ：アルバニヤS2(工業用万能)	45	-	-	-	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
30	2490	200	[グリース塗布] Gタイプ：LG2(低発塵・NSK製)	45	2490	5490	-0.018	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
30	2490	200	[グリース塗布] Hタイプ：FGL-1(食品・飲料向)	45	2490	5490	-0.018	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
30	2490	200	[グリース塗布] Lタイプ：ET-100K(耐熱性)	45	2490	5490	-0.018	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
30	2490	200	[グリース塗布] Yタイプ：AFF(低発塵・THK製)	45	-	-	-	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
35	2650	220	なし	52	2650	6270	-0.021	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
35	2650	220	[グリース塗布] Aタイプ：アルバニヤS2(工業用万能)	52	-	-	-	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
35	2650	220	[グリース塗布] Gタイプ：LG2(低発塵・NSK製)	52	2650	6270	-0.021	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
35	2650	220	[グリース塗布] Hタイプ：FGL-1(食品・飲料向)	52	2650	6270	-0.021	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
35	2650	220	[グリース塗布] Lタイプ：ET-100K(耐熱性)	52	2650	6270	-0.021	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
35	2650	220	[グリース塗布] Yタイプ：AFF(低発塵・THK製)	52	-	-	-	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
40	3430	250	なし	60	3430	8040	-0.021	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
40	3430	250	[グリース塗布] Aタイプ：アルバニヤS2(工業用万能)	60	-	-	-	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
40	3430	250	[グリース塗布] Gタイプ：LG2(低発塵・NSK製)	60	3430	8040	-0.021	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
40	3430	250	[グリース塗布] Hタイプ：FGL-1(食品・飲料向)	60	3430	8040	-0.021	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
40	3430	250	[グリース塗布] Lタイプ：ET-100K(耐熱性)	60	3430	8040	-0.021	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
40	3430	250	[グリース塗布] Yタイプ：AFF(低発塵・THK製)	60	-	-	-	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
50	6080	310	なし	80	6080	15900	-0.021	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
50	6080	310	[グリース塗布] Aタイプ：アルバニヤS2(工業用万能)	80	-	-	-	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
50	6080	310	[グリース塗布] Gタイプ：LG2(低発塵・NSK製)	80	6080	15900	-0.021	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
50	6080	310	[グリース塗布] Hタイプ：FGL-1(食品・飲料向)	80	6080	15900	-0.021	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
50	6080	310	[グリース塗布] Lタイプ：ET-100K(耐熱性)	80	6080	15900	-0.021	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
50	6080	310	[グリース塗布] Yタイプ：AFF(低発塵・THK製)	80	-	-	-	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
10	372	35	なし	19	372	549	-0.009	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
10	372	35	[グリース塗布] Aタイプ：アルバニヤS2(工業用万能)	19	-	-	-	対象外	-	-	10	1個
10	372	35	[グリース塗布] Gタイプ：LG2(低発塵・NSK製)	19	372	549	-0.009	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
10	372	35	[グリース塗布] Hタイプ：FGL-1(食品・飲料向)	19	372	549	-0.009	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
10	372	35	[グリース塗布] Lタイプ：ET-100K(耐熱性)	19	372	549	-0.009	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
10	372	35	[グリース塗布] Yタイプ：AFF(低発塵・THK製)	19	-	-	-	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	-	10	1個
12	412	36	なし	21	412	598	-0.009	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
12	412	36	[グリース塗布] Aタイプ：アルバニヤS2(工業用万能)	21	-	-	-	対象外	-	-	10	1個
12	412	36	[グリース塗布] Gタイプ：LG2(低発塵・NSK製)	21	412	598	-0.009	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
12	412	36	[グリース塗布] Hタイプ：FGL-1(食品・飲料向)	21	412	598	-0.009	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
12	412	36	[グリース塗布] Lタイプ：ET-100K(耐熱性)	21	412	598	-0.009	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
12	412	36	[グリース塗布] Yタイプ：AFF(低発塵・THK製)	21	-	-	-	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	-	10	1個
13	510	39	なし	23	510	784	-0.009	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
13	510	39	[グリース塗布] Aタイプ：アルバニヤS2(工業用万能)	23	-	-	-	対象外	-	-	10	1個
13	510	39	[グリース塗布] Gタイプ：LG2(低発塵・NSK製)	23	510	784	-0.009	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
13	510	39	[グリース塗布] Hタイプ：FGL-1(食品・飲料向)	23	510	784	-0.009	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
13	510	39	[グリース塗布] Lタイプ：ET-100K(耐熱性)	23	510	784	-0.009	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	ホルダ：白アルマイト処理	10	1個
13	510	39	[グリース塗布] Yタイプ：AFF(低発塵・THK製)	23	-	-	-	対象	リニアブッシュ(外筒)：SUJ2相当\|リニアブッシュ(ボール)：SUJ2相当\|リニアブッシュ(保持器)：樹脂(ジュラコンM90相当)\|リニアブッシュ(シール)：ニトリルゴム\|ホルダ：アルミ合金	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,190円 ( 4,609円 )	在庫品1日目当日出荷可能
5,090円 ( 5,599円 )	5日目
6,290円 ( 6,919円 )	5日目
6,290円 ( 6,919円 )	5日目
6,290円 ( 6,919円 )	5日目
6,290円 ( 6,919円 )	5日目
4,940円 ( 5,434円 )	在庫品1日目当日出荷可能
5,840円 ( 6,424円 )	5日目
7,040円 ( 7,744円 )	5日目
7,040円 ( 7,744円 )	5日目
7,040円 ( 7,744円 )	5日目
7,040円 ( 7,744円 )	5日目
6,140円 ( 6,754円 )	在庫品1日目当日出荷可能
7,040円 ( 7,744円 )	5日目
8,240円 ( 9,064円 )	5日目
8,240円 ( 9,064円 )	5日目
8,240円 ( 9,064円 )	5日目
8,240円 ( 9,064円 )	5日目
7,650円 ( 8,415円 )	在庫品1日目当日出荷可能
8,550円 ( 9,405円 )	5日目
9,750円 ( 10,725円 )	5日目
9,750円 ( 10,725円 )	5日目
9,750円 ( 10,725円 )	5日目
9,750円 ( 10,725円 )	5日目
12,890円 ( 14,179円 )	在庫品1日目当日出荷可能
14,590円 ( 16,049円 )	5日目
15,390円 ( 16,929円 )	5日目
15,390円 ( 16,929円 )	5日目
15,390円 ( 16,929円 )	5日目
15,390円 ( 16,929円 )	5日目
17,190円 ( 18,909円 )	在庫品1日目当日出荷可能
18,890円 ( 20,779円 )	5日目
19,690円 ( 21,659円 )	5日目
19,690円 ( 21,659円 )	5日目
19,690円 ( 21,659円 )	5日目
19,690円 ( 21,659円 )	5日目
23,700円 ( 26,070円 )	在庫品1日目当日出荷可能
25,400円 ( 27,940円 )	5日目
26,200円 ( 28,820円 )	5日目
26,200円 ( 28,820円 )	5日目
26,200円 ( 28,820円 )	5日目
26,200円 ( 28,820円 )	5日目
1,830円 ( 2,013円 )	在庫品1日目当日出荷可能
2,330円 ( 2,563円 )	5日目
3,330円 ( 3,663円 )	5日目
3,330円 ( 3,663円 )	5日目
3,330円 ( 3,663円 )	5日目
3,330円 ( 3,663円 )	5日目
1,840円 ( 2,024円 )	在庫品1日目当日出荷可能
2,740円 ( 3,014円 )	5日目
3,940円 ( 4,334円 )	5日目
3,940円 ( 4,334円 )	5日目
3,940円 ( 4,334円 )	5日目
3,940円 ( 4,334円 )	5日目
1,920円 ( 2,112円 )	在庫品1日目当日出荷可能
2,820円 ( 3,102円 )	5日目
4,020円 ( 4,422円 )	5日目
4,020円 ( 4,422円 )	5日目
4,020円 ( 4,422円 )	5日目
4,020円 ( 4,422円 )	5日目

基本情報
納期・価格
概要・仕様

基本情報

ミスミオリジナル規格。スタンダードタイプに比べ、ノック穴付タイプは装置の組み立て時間短縮、位置再現性がアップします。

ご注意

ミスミ製リニアブッシュは、潤滑ユニットMXを除き、グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄・乾燥をした後、グリースを塗布して使用することを推奨いたします。
推奨洗浄方法：超音波洗浄機、もしくは白灯油
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

dr	￥基準単価
	シングルタイプ	ダブルタイプ	ロングタイプ
	LHBBN	LHBBWN	LHBBLN
10	1,740	2,680	-
12	1,750	2,710	-
13	1,830	2,880	-
16	1,950	3,140	3,990
20	2,340	3,720	4,700
25	2,770	4,560	5,850
30	3,300	5,620	7,290
35	5,260	9,520	12,280
40	6,800	12,600	16,370
50	9,180	17,280	22,570

■数量スライド価格（[ ! ]1円未満切り捨て）こちら
◦LHBBN・LHBBWN・LHBBLN

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1〜34	35〜100	101～
値引率	基準単価	10％	18％
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

－取付例－

従来タイプ		ノック穴付タイプ

プレート端面基準での位置決め		ノック穴を利用しての位置決め

■ノック穴タイプの製品仕様
・取り付け面にノック穴を設けることで、ハウジング側面基準での位置出しが不要になります。（上記取付例参照）
・上面に組み付けるプレートの加工工数を削減いただけます。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
フランジ付リニアブッシュシングルタイプ/逆ザグリ穴タイプ
取り付け用フランジをねじ止めできるため組み付けが便利な規格です。形状の長さ：シングルタイプの商品です。
ミスミ
フランジ付リニアブッシュスタンダードタイプダブル
取り付け用フランジをねじ止めできるため組み付けが便利な規格です。形状の長さ：ダブルタイプの商品です。
ミスミ
リニアブッシュ　シングルタイプ
リニアブッシュで最も一般的な規格です。ストレート形状の長さ：シングルタイプの規格です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ノック穴付リニアブッシュ　ハウジングユニット　ワイドブロックのレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

金属カット治具

満足度：5.02023/06/27

安かったので買ってみたが、やはり動きが少しガザガザしていると感じた。

1人が参考にしています。

コンベアの幅調整部品

満足度：5.02020/07/17

種類も多く選定しやすいです。短納期で助かっています。また使用したいと思います。

1人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ノック穴付リニアブッシュ　ハウジングユニット　ワイドブロック	ノック穴付リニアブッシュ　ハウジングユニット　トールブロック	クランプレバー付リニアブッシュ　ハウジングユニット　ワイドブロック	潤滑ユニットMX付リニアブッシュ　ハウジングユニット　ワイドブロック	潤滑ユニットMX付リニアブッシュ　ハウジングユニット　トールブロック	クランプレバー付リニアブッシュ　ハウジングユニット　トールブロック
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	1,830円-	1,940円 -	4,340円 -	1,210円 -	1,340円 -	4,980円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目	在庫品1日目	在庫品1日目〜
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	該当なし	該当なし	該当なし	該当なし	該当なし	該当なし
タイプ	ハウジングワイドブロック	ハウジングトールブロック	ハウジングワイドブロック	ハウジングワイドブロック	ハウジングトールブロック	ハウジングトールブロック
直動/回転運動	リニアブッシュ(直動のみ)	リニアブッシュ(直動のみ)	リニアブッシュ(直動のみ)	リニアブッシュ(直動のみ)	リニアブッシュ(直動のみ)	リニアブッシュ(直動のみ)
外筒材質	SUJ2相当	SUJ2相当	SUJ2相当	SUJ2相当	SUJ2相当	SUJ2相当
