フランジ型高さ調整スペーサー

カタログ |P.1-370

平均満足度5.0

この商品のレビューをみる（3件）

通常単価(税別): 440円～1,090円

税込単価: 484円～1,199円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

フランジ付リニアブッシュシングルタイプ/逆ザグリ穴タイプ

4.7

通常価格(税別)： 530円 (税込価格：583円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

フランジ付リニアブッシュスタンダードタイプダブル

4.5

通常価格(税別)： 1,120円 (税込価格：1,232円)

通常出荷日：在庫品1日目

スラスト方向にスペースの余裕が無い場合にブッシュの位置を変更することが可能です...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
耐食性・耐薬品
タイプ
関連部品
スペーサー・止め板材質
SUS304相当
材質証明書
対象
材質証明書：材質
SUS304相当

ご注意

フランジ付リニアブッシュに適用するフランジ高さ調整スペーサーです。
リニアブッシュコンパクトタイプ・ミニフランジ付タイプには適用しておりません。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が81型番あります。

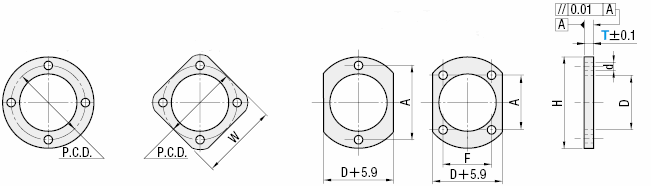

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

二面フランジ

丸フランジ

角フランジ

dr＝6～13

dr＝16～30

Type			[ M ] 材質
丸フランジ	角フランジ	二面フランジ	[ M ] 材質
LCSR	LCSS	LCSC	SUS304相当

規格表

型式	−	T
LCSR12 LCSC25	− −	5 3

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		T 選択	D		d	H	P.C.D.	W	F	A	質量（ｇ）									￥基準単価
型式				許容差							丸フランジ			角フランジ			二面フランジ			丸フランジ			角フランジ			二面フランジ
Type	呼び										LCSR			LCSS			LCSC			LCSR			LCSS			LCSC
Type	呼び										T1	T3	T5	T1	T3	T5	T1	T3	T5	T1	T3	T5	T1	T3	T5	T1	T3	T5
LCSR LCSS LCSC	6	1 3 5	12.1	＋0.2 0	3.5	28	20	22	−	20	4	11	18	3	8	13	3	8	13	400	430	470	500	530	570	470	500	530
	8		15.1		3.5	32	24	25	−	24	5	14	23	3	9	16	3	10	17	430	460	500	530	560	600	500	530	560
	10		19.1		4.5	40	29	30	−	29	7	21	36	4	13	21	5	14	24	430	460	500	530	560	600	500	530	560
	12		21.1			42	32	32	−	32	8	23	38	5	14	24	5	16	26	470	500	540	570	600	640	540	570	600
	13		23.1			43	33	34	−	33	8	23	38	5	15	25	5	16	27	470	500	540	570	600	640	540	570	600
	16		28.1			48	38	37	22	31	9	27	44	5	16	26	6	19	31	600	630	670	700	730	770	670	700	730
	20		32.1	＋0.3 0	5.5	54	43	42	24	36	11	33	54	7	20	33	8	23	38	670	700	740	770	800	840	740	770	800
	25		40.1		5.5	62	51	50	32	40	13	39	65	8	25	42	9	28	47	800	830	860	890	910	940	860	890	910
	30		45.1		6.6	74	60	58	35	49	20	60	101	12	37	61	13	40	67	860	890	920	940	970	990	920	940	970

[ NG ]リニアブッシュコンパクトタイプこちらには適応していません。
