シャフトホルダ -側面取付穴型(機械加工品) スタンダードタイプ-

シャフトホルダ -側面取付穴型(機械加工品) スタンダードタイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • シャフトホルダ -側面取付穴型(機械加工品) スタンダードタイプ-
  • シャフトホルダ -側面取付穴型(機械加工品) スタンダードタイプ-
  • 脱脂洗浄

プレート側面への取り付けが可能です。

  • 長納期大口割(ストークL)
  • 大口分納

PDFP.1-295

この商品に関連するユニット事例

型番

商品を一つに絞り込むとこちらに型番が表示されます

シャフトホルダ -側面取付穴型(機械加工品) スタンダードタイプ-:関連画像

Type[ M ]材質[ S ]表面処理[ A ]付属品
SHQBS45C相当四三酸化鉄皮膜六角穴付止めねじ1本
SHQM無電解ニッケルメッキ 六角穴付止めねじ1本 (SUS)


規格表

型式H


[oil]
SHQM16
SHYS12
SF−SHYM20


25
30
40
脱脂洗浄サービス >> P.96
型式H
選択

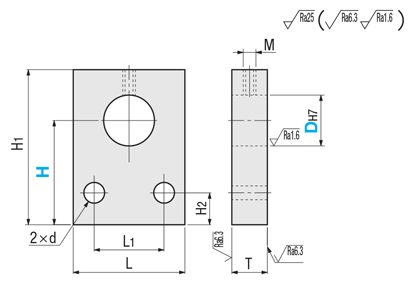

LH1H2TL1d止めネジ
M
¥基準単価
TypeDSHQBSHQM
SHQB
SHQM
8253022H+9512104.541,1701,260
102530H+101,4101,360
12253025H+11141,6601,460
132530H+121,9201,550
1525304028H+15162,1701,830
162530402,420
182530405032H+18716186.662,6702,250
20253040502,920
2530405038H+20243,1602,360
303040506050H+23102232963,4203,280
35405060H+253,8403,930
40405060H+304,1704,250

追加工

シャフトホルダ -側面取付穴型(機械加工品) スタンダードタイプ-:関連画像

3Dプレビュー生成型番

  • ※型番が未確定のためサンプル型番で表示しています。
    左部の「仕様・寸法の指定」から選定し、型番を確定頂くことで、指定寸法の3Dプレビューを表示することができます。
Loading...
型番
SHQB8-[25,​30]
SHQB8-HC[25.1-29.9/0.1]
SHQB10-[25,​30]
SHQB10-HC[25.1-29.9/0.1]
SHQB12-[25,​30]
SHQB12-HC[25.1-29.9/0.1]
SHQB13-[25,​30]
SHQB13-HC[25.1-29.9/0.1]
SHQB15-[25,​30,​40]
SHQB15-HC[25.1-39.9/0.1]
SHQB16-[25,​30,​40]
SHQB16-HC[25.1-39.9/0.1]
SHQB18-[25,​30,​40,​50]
SHQB18-HC[25.1-49.9/0.1]
SHQB20-[25,​30,​40,​50]
SHQB20-HC[25.1-49.9/0.1]
SHQB25-[30,​40,​50]
SHQB25-HC[30.1-49.9/0.1]
SHQB30-[30,​40,​50,​60]
SHQB30-HC[30.1-59.9/0.1]
SHQB35-[40,​50,​60]
SHQB35-HC[40.1-59.9/0.1]
SHQB40-[40,​50,​60]
SHQB40-HC[40.1-59.9/0.1]
SHQM8-[25,​30]
SHQM8-HC[25.1-29.9/0.1]
SHQM10-[25,​30]
SHQM10-HC[25.1-29.9/0.1]
SHQM12-[25,​30]
SHQM12-HC[25.1-29.9/0.1]
SHQM13-[25,​30]
SHQM13-HC[25.1-29.9/0.1]
SHQM15-[25,​30,​40]
SHQM15-HC[25.1-39.9/0.1]
SHQM16-[25,​30,​40]
SHQM16-HC[25.1-39.9/0.1]
SHQM18-[25,​30,​40,​50]
SHQM18-HC[25.1-49.9/0.1]
SHQM20-[25,​30,​40,​50]
SHQM20-HC[25.1-49.9/0.1]
SHQM25-[30,​40,​50]
SHQM25-HC[30.1-49.9/0.1]
SHQM30-[30,​40,​50,​60]
SHQM30-HC[30.1-59.9/0.1]
SHQM35-[40,​50,​60]
SHQM35-HC[40.1-59.9/0.1]
SHQM40-[40,​50,​60]
SHQM40-HC[40.1-59.9/0.1]
型番通常単価スライド値引通常
出荷日
RoHS穴径 D
(φ)
表面処理 高さ H
(mm)
取付高さ変更 [HC]
(mm)
材質証明書

-

3日目 対応8四三酸化鉄皮膜25 ~ 30-対象外

-

4日目 対応8四三酸化鉄皮膜-25.1 ~ 29.9対象外

-

3日目 対応10四三酸化鉄皮膜25 ~ 30-対象外

-

4日目 対応10四三酸化鉄皮膜-25.1 ~ 29.9対象外

-

3日目 対応12四三酸化鉄皮膜25 ~ 30-対象外

-

4日目 対応12四三酸化鉄皮膜-25.1 ~ 29.9対象外

-

3日目 対応13四三酸化鉄皮膜25 ~ 30-対象外

-

4日目 対応13四三酸化鉄皮膜-25.1 ~ 29.9対象外

-

3日目 対応15四三酸化鉄皮膜25 ~ 40-対象外

-

4日目 対応15四三酸化鉄皮膜-25.1 ~ 39.9対象外

-

3日目 対応16四三酸化鉄皮膜25 ~ 40-対象外

-

4日目 対応16四三酸化鉄皮膜-25.1 ~ 39.9対象外

-

3日目 対応18四三酸化鉄皮膜25 ~ 50-対象外

-

4日目 対応18四三酸化鉄皮膜-25.1 ~ 49.9対象外

-

3日目 対応20四三酸化鉄皮膜25 ~ 50-対象外

-

4日目 対応20四三酸化鉄皮膜-25.1 ~ 49.9対象外

-

3日目 対応25四三酸化鉄皮膜30 ~ 50-対象外

-

4日目 対応25四三酸化鉄皮膜-30.1 ~ 49.9対象外

-

3日目 対応30四三酸化鉄皮膜30 ~ 60-対象外

-

4日目 対応30四三酸化鉄皮膜-30.1 ~ 59.9対象外

-

3日目 対応35四三酸化鉄皮膜40 ~ 60-対象外

-

4日目 対応35四三酸化鉄皮膜-40.1 ~ 59.9対象外

-

3日目 対応40四三酸化鉄皮膜40 ~ 60-対象外

-

4日目 対応40四三酸化鉄皮膜-40.1 ~ 59.9対象外

-

3日目 対応8無電解ニッケルメッキ25 ~ 30-対象外

-

4日目 対応8無電解ニッケルメッキ-25.1 ~ 29.9対象外

-

3日目 対応10無電解ニッケルメッキ25 ~ 30-対象外

-

4日目 対応10無電解ニッケルメッキ-25.1 ~ 29.9対象外

-

3日目 対応12無電解ニッケルメッキ25 ~ 30-対象外

-

4日目 対応12無電解ニッケルメッキ-25.1 ~ 29.9対象外

-

3日目 対応13無電解ニッケルメッキ25 ~ 30-対象外

-

4日目 対応13無電解ニッケルメッキ-25.1 ~ 29.9対象外

-

3日目 対応15無電解ニッケルメッキ25 ~ 40-対象外

-

4日目 対応15無電解ニッケルメッキ-25.1 ~ 39.9対象外

-

3日目 対応16無電解ニッケルメッキ25 ~ 40-対象外

-

4日目 対応16無電解ニッケルメッキ-25.1 ~ 39.9対象外

-

3日目 対応18無電解ニッケルメッキ25 ~ 50-対象外

-

4日目 対応18無電解ニッケルメッキ-25.1 ~ 49.9対象外

-

3日目 対応20無電解ニッケルメッキ25 ~ 50-対象外

-

4日目 対応20無電解ニッケルメッキ-25.1 ~ 49.9対象外

-

3日目 対応25無電解ニッケルメッキ30 ~ 50-対象外

-

4日目 対応25無電解ニッケルメッキ-30.1 ~ 49.9対象外

-

3日目 対応30無電解ニッケルメッキ30 ~ 60-対象外

-

4日目 対応30無電解ニッケルメッキ-30.1 ~ 59.9対象外

-

3日目 対応35無電解ニッケルメッキ40 ~ 60-対象外

-

4日目 対応35無電解ニッケルメッキ-40.1 ~ 59.9対象外

-

3日目 対応40無電解ニッケルメッキ40 ~ 60-対象外

-

4日目 対応40無電解ニッケルメッキ-40.1 ~ 59.9対象外

Loading...

  1. 1

価格表

数量スライド価格1円未満切り捨て) P.127
数量区分標準対応個別対応
小口大口大口
数 量1〜910〜1213・1415〜1920〜5051〜
値引率基準単価5%10%18%18%出荷日・価格
共にお見積り
出荷日通常+8日
表示数量超えはWOSにてご確認ください。
長納期大口割(ストークL)
数 量51〜200
値引率〜30%
出荷日WOS
ストークLについては、P.129をご覧ください。
ご利用の方はWOSにてご確認ください。

納期


出荷日については、コチラをご覧ください。


基本情報

形状 ブロック形 シャフトの締結方法 止めねじ 材質 S45C相当
タイプ 機械加工品 ブロック形取付方法 側面通し穴 厚さ スタンダード
ノック穴 無し クランプレバー 無し
