ガス抜き段付エジェクタピン -ダイス鋼SKD61+窒化処理/面カット/全長，先端径・全長指定タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
ダイス鋼SKD61+窒化処理・面カット・先端径/全長指定タイプのガス抜き段付エ...
詳細情報を確認する未確定：候補が78型番あります。
外形図
軸径精度保証範囲・母材硬度保証範囲・つなぎR（詳細>>こちら）
1面カット
4面カット
| P | SV | ||
| 50≦L－N＜80 | 80≦L－N＜115 | L－N≧115 | |
| 3.00～ 6.99 | 35 | 35 | 35 |
| 7.00～19.90 | 35 | 50 | 50 |
| 型 式 | ツバ厚 | [ T ]T公差 | ||
| 1面カット | 4面カット | |||
| GW－ENSF | GWS－ENSF | 4mm(T4) | 0 −0.02 | (L＞300→T 0－0.05) |
| GW－EJSL | GWS－EJSL | 6・8mm(JIS) | 0 −0.05 | |
| GW－EJSF | GWS－EJSF | |||
[ T ]P寸公差
| L | D | |
| 3.5～12 | 15～20 | |
| L≦500 | －0.01 －0.02 | －0.01 －0.03 |
| L＞500 | －0.01 －0.03 | －0.01 －0.04 |
[ M ]材質 SKD61＋窒化処理
窒化表面硬度保証範囲・つなぎR（詳細>>こちら）
（軸径精度保証範囲は、ガスベントを除く軸径部のみです。）
[ H ]硬度 表面：900HV〜
母材：40〜45HRC
窒化表面硬度保証範囲・つなぎR（詳細>>こちら）
（軸径精度保証範囲は、ガスベントを除く軸径部のみです。）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報

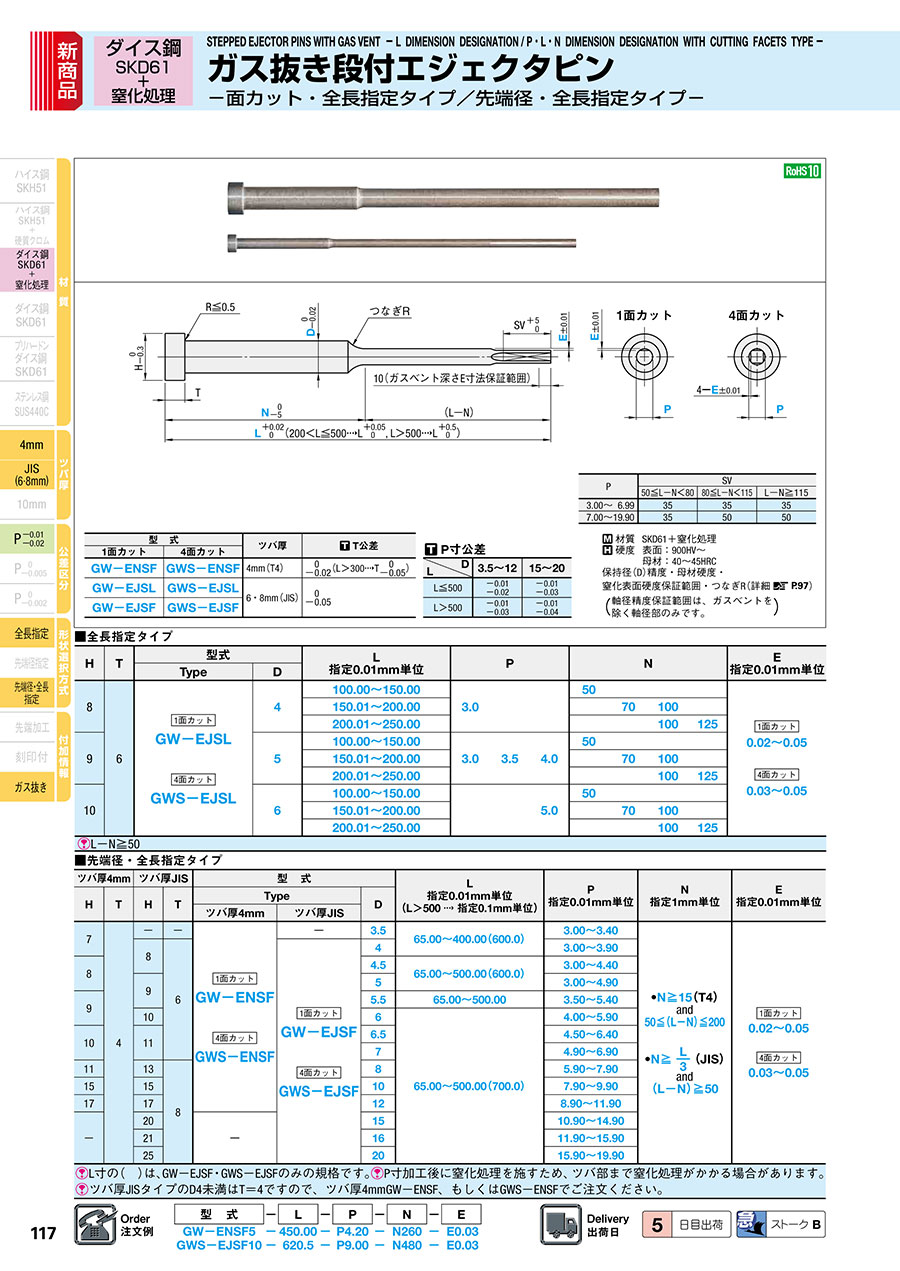

ダイス鋼SKD61+窒化処理・面カット・先端径/全長指定タイプのガス抜き段付エジェクタピンです。
規格・納期
■全長指定タイプ
| H | T | 型式 | L 指定0.01mm単位 | P | N | E 指定0.01mm単位 | ||||||
| Type | D | |||||||||||
| 8 | 6 | 1面カット GW－EJSL 4面カット GWS－EJSL | 4 | 100.00～150.00 | 3.0 | 50 | 1面カット 0.02～0.05 4面カット 0.03～0.05 | |||||
| 150.01～200.00 | 70 | 100 | ||||||||||
| 200.01～250.00 | 100 | 125 | ||||||||||
| 9 | 5 | 100.00～150.00 | 3.0 | 3.5 | 4.0 | 50 | ||||||
| 150.01～200.00 | 70 | 100 | ||||||||||
| 200.01～250.00 | 100 | 125 | ||||||||||
| 10 | 6 | 100.00～150.00 | 5.0 | 50 | ||||||||
| 150.01～200.00 | 70 | 100 | ||||||||||
| 200.01～250.00 | 100 | 125 | ||||||||||
| [ ! ]L−N≧50 | ||||||||||||
■先端径・全長指定タイプ
| ツバ厚4mm | ツバ厚JIS | 型 式 | L 指定0.01mm単位 (L＞500→指定0.1mm単位) | P 指定0.01mm単位 | N 指定1mm単位 | E 指定0.01mm単位 | ||||
| H | T | H | T | Type | D | |||||
| ツバ厚4mm | ツバ厚JIS | |||||||||
| 7 | 4 | － | － | 1面カット GW－ENSF 4面カット GWS－ENSF | － | 3.5 | 65.00～400.00(600.0) | 3.00～3.40 | •N≧15(T4) and 50≦(L－N)≦200 •N≧L3 (JIS) and (L－N)≧50 | 1面カット 0.02～0.05 4面カット 0.03～0.05 |
| 8 | 6 | 1面カット GW－EJSF 4面カット GWS－EJSF | 4 | 3.00～3.90 | ||||||
| 8 | 4.5 | 65.00～500.00(600.0) | 3.00～4.40 | |||||||
| 9 | 5 | 3.00～4.90 | ||||||||
| 9 | 5.5 | 65.00～500.00 | 3.50～5.40 | |||||||
| 10 | 6 | 65.00～500.00(700.0) | 4.00～5.90 | |||||||
| 10 | 11 | 6.5 | 4.50～6.40 | |||||||
| 7 | 4.90～6.90 | |||||||||
| 11 | 13 | 8 | 8 | 5.90～7.90 | ||||||
| 15 | 15 | 10 | 7.90～9.90 | |||||||
| 17 | 17 | 12 | 8.90～11.90 | |||||||
| － | 20 | － | 15 | 10.90～14.90 | ||||||
| 21 | 16 | 11.90～15.90 | ||||||||
| 25 | 20 | 15.90～19.90 | ||||||||
| [ ! ]L寸の( )は、GW−EJSF・GWS−EJSFのみの規格です。[ ! ]P寸加工後に窒化処理を施すため、ツバ部まで窒化処理がかかる場合があります。 [ ! ]ツバ厚JISタイプのD4未満はT＝4ですので、ツバ厚4mmGW−ENSF、もしくはGWS−ENSFでご注文ください。 | ||||||||||
注文例
| 型 式 | － | L | － | P | － | N | － | E |
| GW－ENSF5 | － | 450.00 | － | P4.20 | － | N260 | － | E0.03 |
| GWS－EJSF10 | － | 620.5 | － | P9.00 | － | N480 | － | E0.03 |
出荷日
| 5 | 日目出荷 |
| 急 | ストークB |
追加工
| 型 式 | － | L | － | P | － | N | － | E | － | (KC・WKC…etc.) |
| GW－ENSF5 | － | 450.00 | － | P4.20 | － | N260 | － | E0.03 | － | KC2.5 |
ツバカット加工の 指定単位について (1)ツバカット加工を保持径に合わせて指定する時 指定単位 (2)ツバカット加工を自由に指定する時 指定単位 0.1mm |
| 追加工 | 記号 | 詳細 | |
 | KC | 1面ツバカット D/2≦KC＜H/2 | |
 | WKC | 2面ツバカット D/2≦WKC＜H/2 | |
 | KAC KBC | 寸法違いツバカット D/2≦KAC＜H/2 KBC＝指定0.1mm単位のみ KAC＜KBC＜H/2 | |
 | RKC | 2面(直角)ツバカット D/2≦RKC＜H/2 | |
 | DKC | 3面ツバカット D/2≦DKC＜H/2 | |
 | SKC | 4面ツバカット D/2≦SKC＜H/2 | |
 | KGC | 2面ツバカット(角度) D/2≦KGC＜H/2 AG＝指定1°単位 0＜AG＜360 | |
 | KTC | 3面ツバカット 120°振分け D/2≦KTC＜H/2 | |
| 追加工 | 記号 | 詳細 | |||||||||||
 | HC | ツバ径変更 HC＝指定0.1mm単位 [ ! ]D＋1≦HC＜H | |||||||||||
 | TC | ツバ厚変更 TC＝指定0.1mm単位 [ ! ]T/2≦TC＜T [ ! ]T－TC≦Lmax.－L GW(S)－EJSL→N寸は(T－TC)分短くなります。 (Lmax.は指定寸法通り) GW(S)－ENSF・GW(S)－EJSF→(L, N寸は指定寸法通り) | |||||||||||
 | NC | ノック穴加工 [ ! ]H≧4に適用 [ NG ]NHC・NHN以外の併用不可 |
| ||||||||||
 | NCW | ノック穴＋スプリングピン打込加工 [ ! ]H≧4に適用 [ NG ]NHC・NHN以外の併用不可 |
| ||||||||||
 | NCS | ノック穴＋スプリングピン打込加工 [ ! ]H≧4に適用 [ NG ]NHC・NHN以外の併用不可 |
| ||||||||||
 | NHC | ツバ裏部ナンバリング 指定範囲・指定方法は>>こちら [ NG ]SKC併用不可 | |||||||||||
 | NHN | ツバ裏部ナンバリング(自動連番) 指定範囲・指定方法は>>こちら [ NG ]SKC併用不可 | |||||||||||
 | MC | ツバ裏抜きタップ加工 [ ! ]GW－EJSF・GWS－EJSFの |
| ||||||||||
ツバカットは面カットの1面を反時計回りに90゜の位置に加工します。
例：KC
1面カット 4面カット
追加工詳細>>こちら
カタログ
