ガス抜きフィルター付コアピン -ハイス鋼SKH51/全長指定タイプ-

ガス抜きフィルター付コアピン -ハイス鋼SKH51/全長指定タイプ-
通常単価(税別):
-
(税込単価):
-
通常出荷日:
5日目
【規格追加】
・全長L 15mm~指定可能となりました!

・先端形状加工が可能な「先端加工用タイプ」を発売しました!
ガス抜きフィルター付きコアピン先端加工用タイプ


【特長】
ピン先端にガス抜きフィルターを圧入したコアピンです。
フィルター部の通気溝から金型内のガスを逃がします。
通気溝は同心円状に配置されているため、どの方向からのガスも抜けやすく、
設置時のピンの向きによる成形不良への影響が軽減されます。

【商品概要】
フィルター部詳細やご使用方法については下記をご参照ください。
ガス抜きフィルター付ピン概要

【関連商品】
摺動部にも使用できるエジェクタピンタイプもぜひご覧ください。
ガス抜きフィルター付エジェクタピン
ガス抜きフィルター付エジェクタピン(JISタイプ)
ガス抜きフィルター付エジェクタピン(先端加工用タイプ)

【モニタープログラム対象商品】
無料でガス抜き商品をお試しいただけるモニタープログラム実施中。
初回購入時限定!加工もトライも可能!
実際に型に組み込み、ガス抜き効果をお試しください。
詳細とお申し込みは ガス抜き特集ページ をご確認ください。

PDF

3Dプレビュー生成型番

  • ※型番が未確定のためサンプル型番で表示しています。
    左部の「仕様・寸法の指定」から選定し、型番を確定頂くことで、指定寸法の3Dプレビューを表示することができます。
Loading...
型番
GVFC3-[15-100/0.01]
GVFC4-[15-100/0.01]
GVFC5-[15-100/0.01]
GVFC6-[15-100/0.01]
GVFCM3-[15-100/0.01]
GVFCM4-[15-100/0.01]
GVFCM5-[15-100/0.01]
GVFCM6-[15-100/0.01]
型番通常単価(税別)(税込単価)最小発注数量スライド値引通常
出荷日
D/P(軸径)
(mm)
L(全長)
(mm)
流量タイプ

-

( - )
1個

5日目

3 15 ~ 100 中流量タイプ

-

( - )
1個

5日目

4 15 ~ 100 中流量タイプ

-

( - )
1個

5日目

5 15 ~ 100 中流量タイプ

-

( - )
1個

5日目

6 15 ~ 100 中流量タイプ

-

( - )
1個

5日目

3 15 ~ 100 大流量タイプ

-

( - )
1個

5日目

4 15 ~ 100 大流量タイプ

-

( - )
1個

5日目

5 15 ~ 100 大流量タイプ

-

( - )
1個

5日目

6 15 ~ 100 大流量タイプ

Loading...

  1. 1

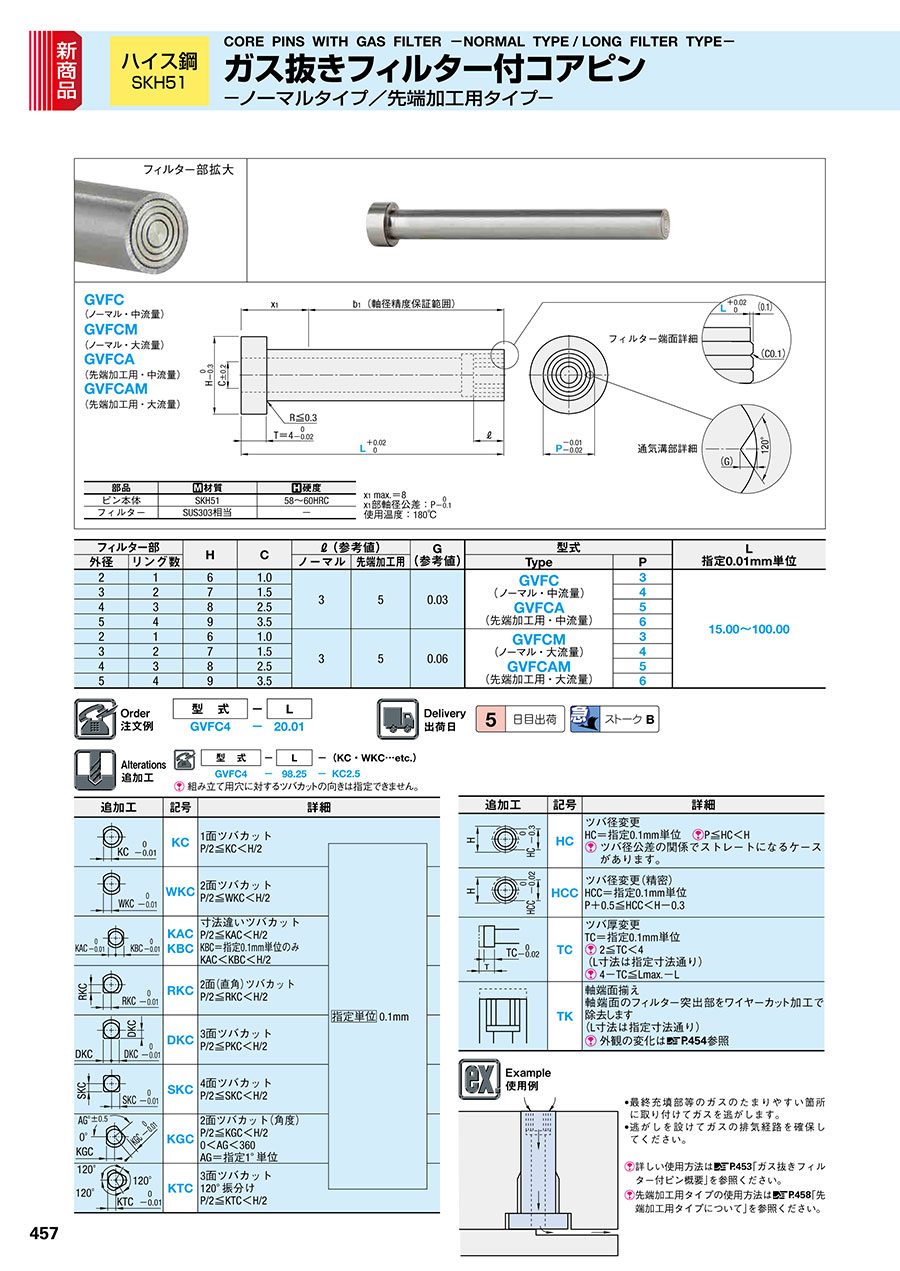

外形図





規格表

フィルター部 H  C G
(参考値)
型式L
指定0.01mm単位
 外径 リング数Type P
2161.00.03GVFC
(中流量タイプ)
315.00~100.00
3271.54
4382.55
5493.56
2161.00.06GVFCM
(大流量タイプ)
3
3271.54
4382.55
5493.56

追加工

基本情報

形状タイプ ガス抜き ガス抜き形状 フィルター付き 材質 SKH51
焼入れ 焼入れ鋼 軸径公差 -0.01/-0.02 全長公差 +0.02/0
ツバ厚 4mm(T4) 仕様 軸径(P)指定
