耐熱・抜きタップ付タイプ用アウトサイドリング

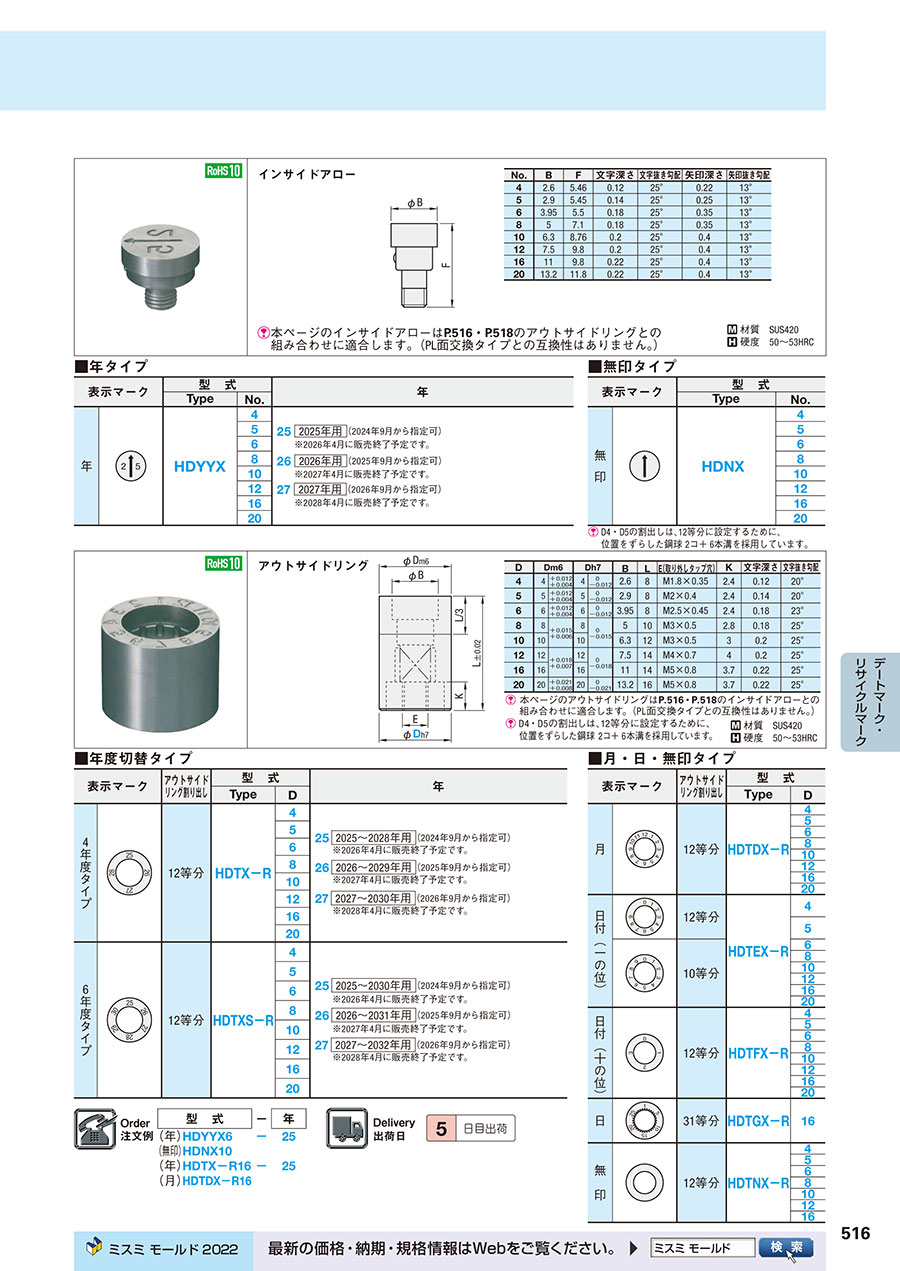

カタログ| P.516

通常単価(税別): -

税込単価: -

通常出荷日：5日目

耐熱・抜きタップ付タイプ用のアウトサイドリングです。材質はマルテンサイト系ステンレス鋼です。

よく一緒に見られています

ミスミ

耐熱・抜きタップ付タイプ用インサイドアロー

通常価格(税別)： 3,570円 (税込価格：3,927円)

通常出荷日：5 日目

よく一緒に見られています

ミスミ

耐熱・抜きタップ付きタイプ

通常価格(税別)： 8,860円 (税込価格：9,746円)

通常出荷日：5 日目

未確定：候補が114型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

D	D_m6		D_h7		B	L	E（取り外しタップ穴）	K	文字深さ	文字抜き勾配
4	4	+0.012 +0.004	4	0 -0.012	2.6	8	M1.8×0.35	2.4	0.12	20°
5	5	+0.012 +0.004	5	0 -0.012	2.9	8	M2×0.4	2.4	0.14	20°
6	6	+0.012 +0.004	6	0 -0.012	3.95	8	M2.5×0.45	2.4	0.18	23°
8	8	+0.015 +0.006	8	0 -0.015	5	10	M3×0.5	2.8	0.18	25°
10	10	+0.015 +0.006	10	0 -0.015	6.3	12	M3×0.5	3	0.2	25°
12	12	+0.018 +0.007	12	0 -0.018	7.5	14	M4×0.7	4	0.2	25°
16	16	+0.018 +0.007	16	0 -0.018	11	14	M5×0.8	3.7	0.22	25°
20	20	+0.021 +0.008	20	0 -0.021	13.2	16	M5×0.8	3.7	0.22	25°

本ページのアウトサイドリングは P.516・ P.518のインサイドアローとの組み合わせに適合します。（PL面交換タイプとの互換性はありません。）
D4・D5の割出しは、12等分に設定するために、位置をずらした鋼球2コ+ 6本溝を採用しています。

材質 SUS420
硬度 50～53HRC

■年度切替タイプ

表示マーク

アウトサイド
リング割り出し

型式

年

販売時期

Type

4
年度タイプ

耐熱・抜きタップ付タイプ用アウトサイドリング

12等分

HDTX-R

[ 数字 ]
※1

当年用

- 現在の年～3年後の年を示します。
販売開始: 前年の9月初旬から
販売終了: 次年の3月末まで

次年用

- 当年の次の年～3年後の年を示します。
販売開始: 当年の9月初旬から
販売終了: 次々年の3月末まで

6
年度タイプ

耐熱・抜きタップ付タイプ用アウトサイドリング

12等分

HDTXS-R

[ 数字 ]
※1

当年用

- 現在の年～5年後の年を示します。
販売開始: 前年の9月初旬から
販売終了: 次年の3月末まで

次年用

- 当年の次の年～5年後の年を示します。
販売開始: 当年の9月初旬から
販売終了: 次々年の3月末まで

※1 [数字]には西暦の下二桁を指定できます。例)2025年用に「25」を指定した場合、表示マークイラストの仕上がりになります。

■月・日・無印タイプ

表示マーク	アウトサイドリング割り出し	型式
表示マーク	アウトサイドリング割り出し	Type	D
月	12等分	HDTDX-R	4
			5
			6
			8
			10
			12
			16
			20
日付（一の位）	12等分	HDTEX-R	4
	12等分		5
	10等分		6
			8
			10
			12
			16
			20
日付（十の位）	12等分	HDTFX-R	4
			5
			6
			8
			10
			12
			16
			20
日	31等分	HDTGX-R	16
無印	12等分	HDTNX-R	4
			5
			6
			8
			10
			12
			16

注文例
