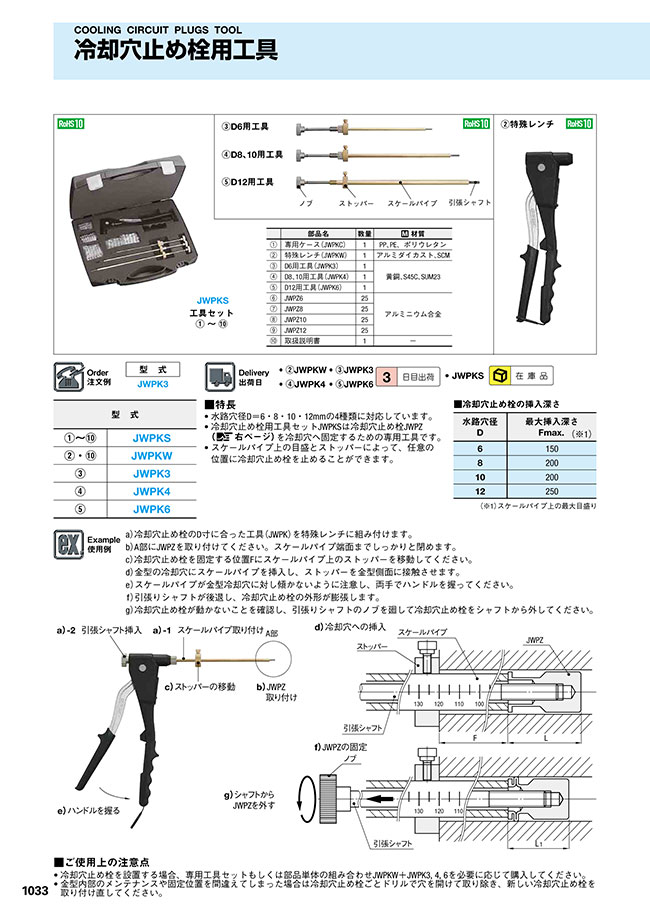

冷却穴止め栓用工具

外形図・製品仕様

■特長
• 水路穴径D＝6・8・10・12mmの4種類に対応しています。
• 冷却穴止め栓用工具セットJWPKSは冷却穴止め栓JWPZを冷却穴へ固定するための専用工具です。
• スケールパイプ上の目盛とストッパーによって、任意の位置に冷却穴止め栓を止めることができます。

■冷却穴止め栓の挿入深さ

（※1）スケールパイプ上の最大目盛り

注文例

出荷日

関連情報

a）冷却穴止め栓のD寸に合った工具（JWPK）を特殊レンチに組み付けます。
b）A部にJWPZを取り付けてください。スケールパイプ端面までしっかりと閉めます。
c）冷却穴止め栓を固定する位置Fにスケールパイプ上のストッパーを移動してください。
d）金型の冷却穴にスケールパイプを挿入し、ストッパーを金型側面に接触させます。
e）スケールパイプが金型冷却穴に対し傾かないように注意し、両手でハンドルを握ってください。
f）引張りシャフトが後退し、冷却穴止め栓の外形が膨張します。
g）冷却穴止め栓が動かないことを確認し、引張りシャフトのノブを廻して冷却穴止め栓をシャフトから外してください。

■ご使用上の注意点
• 冷却穴止め栓を設置する場合、専用工具セットもしくは部品単体の組み合わせJWPKW+JWPK3, 4, 6を必要に応じて購入してください。
• 金型内部のメンテナンスや固定位置を間違えてしまった場合は冷却穴止め栓ごとドリルで穴を開けて取り除き、新しい冷却穴止め栓を取り付け直してください。
