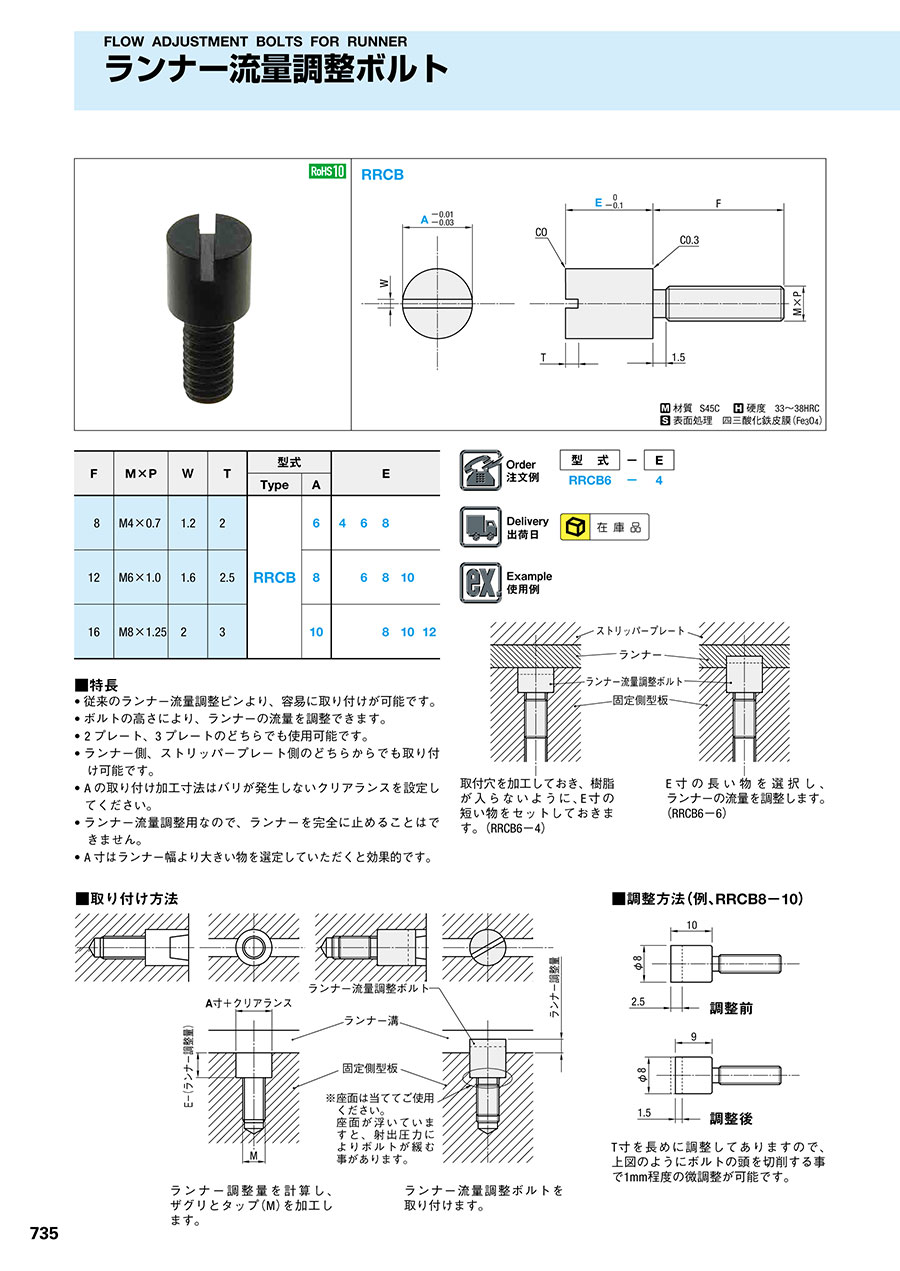

ランナー流量調整ボルト

外形図・製品仕様

 材質 S45C H
 硬度 33～38HRC
 表面処理 四三酸化鉄皮膜（Fe₃O₄）

注文例

出荷日

関連情報

■特長
• 従来のランナー流量調整ピンより、容易に取り付けが可能です。
• ボルトの高さにより、ランナーの流量を調整できます。
• 2 プレート、3 プレートのどちらでも使用可能です。
• ランナー側、ストリッパープレート側のどちらからでも取り付け可能です。
• A の取り付け加工寸法はバリが発生しないクリアランスを設定してください。
• ランナー流量調整用なので、ランナーを完全に止めることはできません。
• A 寸はランナー幅より大きい物を選定していただくと効果的です。


■取り付け方法

■調整方法（例、RRCB8-10）

T寸を長めに調整してありますので、上図のようにボルトの頭を切削する事で1mm程度の微調整が可能です。
