ピンポイントゲートブシュ -SKH51/内径SR/切れ角大タイプ-

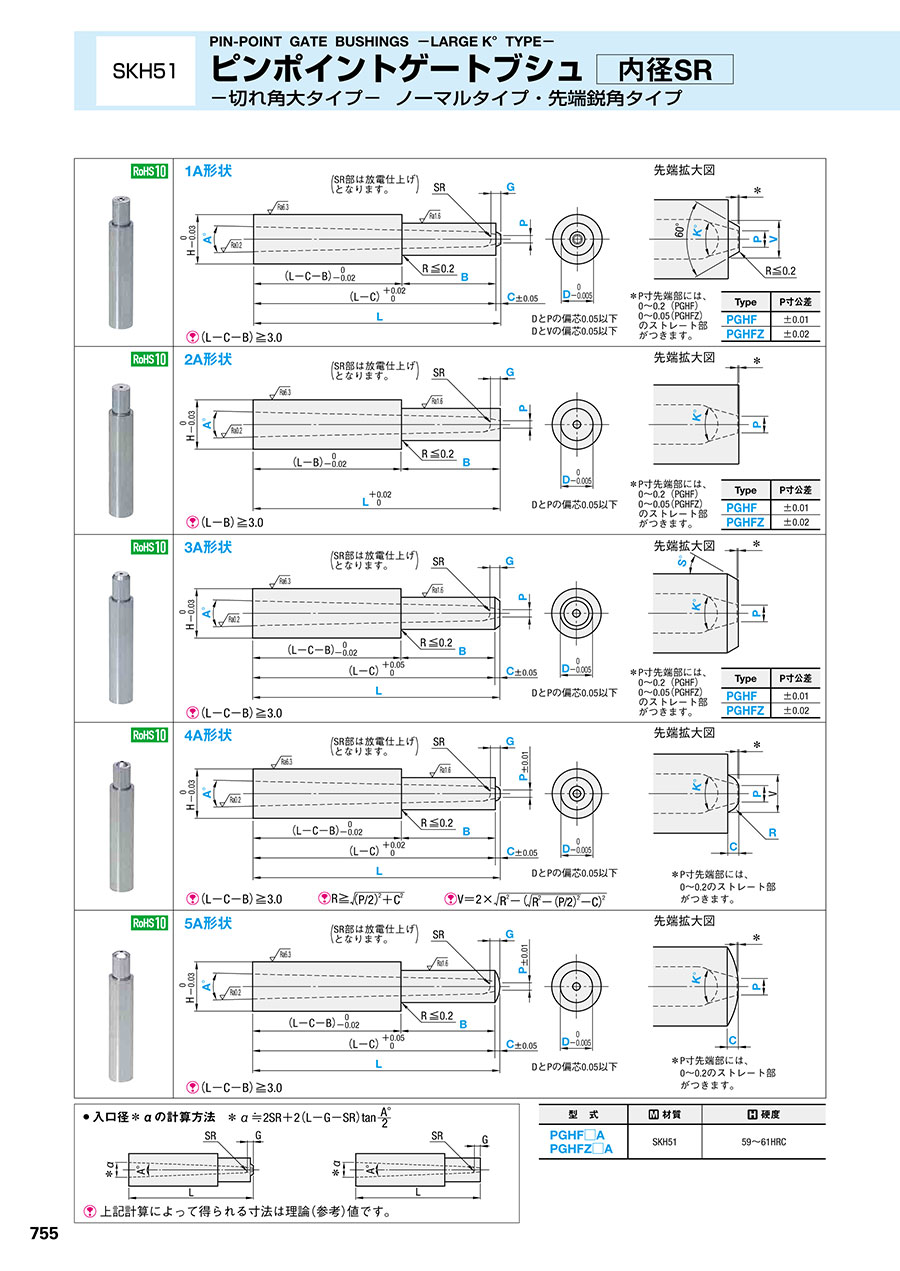

PDFP.961

型番

商品を一つに絞り込むとこちらに型番が表示されます

ピンポイントゲートブシュ -SKH51/内径SR/切れ角大タイプ-:関連画像
ピンポイントゲートブシュ -SKH51/内径SR/切れ角大タイプ-:関連画像
ピンポイントゲートブシュ -SKH51/内径SR/切れ角大タイプ-:関連画像
ピンポイントゲートブシュ -SKH51/内径SR/切れ角大タイプ-:関連画像
ピンポイントゲートブシュ -SKH51/内径SR/切れ角大タイプ-:関連画像
ピンポイントゲートブシュ -SKH51/内径SR/切れ角大タイプ-:関連画像
型番
PGHF1A6-[15-40/0.01]-P[0.5,​0.6]-G[0.8,​1,​1.2]-A[1,​2,​3]-K[20,​30,​40,​50]-B[5-20/0.01]-C[0.5-1.5/0.1]-V[4-5.9/0.1]
PGHF1A8-[15-40/0.01]-P[0.8,​1,​1.2,​1.4]-G[0.8,​1,​1.2,​1.5]-A[1,​2,​3]-K[20,​30,​40,​50,​60]-B[5-20/0.01]-C[0.5-1.5/0.1]-V[4.5-7.9/0.1]
PGHF1A10-[15-40/0.01]-P[1.2,​1.4,​1.6]-G[0.8,​1,​1.2,​1.5]-A[1,​2,​3]-K[20,​30,​40,​50,​60]-B[5-20/0.01]-C[0.5-1.5/0.1]-V[5-9.9/0.1]
PGHF2A6-[15-40/0.01]-P[0.5,​0.6]-G[0.8,​1,​1.2]-A[1,​2,​3]-K[20,​30,​40,​50]-B[5-20/0.01]
PGHF2A8-[15-40/0.01]-P[0.8,​1,​1.2,​1.4]-G[0.8,​1,​1.2,​1.5]-A[1,​2,​3]-K[20,​30,​40,​50,​60]-B[5-20/0.01]
PGHF2A10-[15-40/0.01]-P[1.2,​1.4,​1.6]-G[0.8,​1,​1.2,​1.5]-A[1,​2,​3]-K[20,​30,​40,​50,​60]-B[5-20/0.01]
PGHF3A6-[15-40/0.01]-P[0.5,​0.6]-G[0.8,​1,​1.2]-A[1,​2,​3]-K[20,​30,​40,​50]-B[5-20/0.01]-C[0.5-1.5/0.1]-S[1-50/1]
PGHF3A8-[15-40/0.01]-P[0.8,​1,​1.2,​1.4]-G[0.8,​1,​1.2,​1.5]-A[1,​2,​3]-K[20,​30,​40,​50,​60]-B[5-20/0.01]-C[0.5-1.5/0.1]-S[1-60/1]
PGHF3A10-[15-40/0.01]-P[1.2,​1.4,​1.6]-G[0.8,​1,​1.2,​1.5]-A[1,​2,​3]-K[20,​30,​40,​50,​60]-B[5-20/0.01]-C[0.5-1.5/0.1]-S[1-60/1]
PGHF4A6-[15-40/0.01]-P[0.5,​0.6]-G[0.8,​1,​1.2]-A[1,​2,​3]-K[20,​30,​40,​50]-B[5-20/0.01]-C[0.5-1.5/0.1]-R[1.5-3/0.1]
PGHF4A8-[15-40/0.01]-P[0.8,​1,​1.2,​1.4]-G[0.8,​1,​1.2,​1.5]-A[1,​2,​3]-K[20,​30,​40,​50,​60]-B[5-20/0.01]-C[0.5-1.5/0.1]-R[2-4/0.1]
PGHF4A10-[15-40/0.01]-P[1.2,​1.4,​1.6]-G[0.8,​1,​1.2,​1.5]-A[1,​2,​3]-K[20,​30,​40,​50,​60]-B[5-20/0.01]-C[0.5-1.5/0.1]-R[2.5-5/0.1]
PGHF5A6-[15-40/0.01]-P[0.5,​0.6]-G[0.8,​1,​1.2]-A[1,​2,​3]-K[20,​30,​40,​50]-B[5-20/0.01]-C[0.5-1.5/0.1]
PGHF5A8-[15-40/0.01]-P[0.8,​1,​1.2,​1.4]-G[0.8,​1,​1.2,​1.5]-A[1,​2,​3]-K[20,​30,​40,​50,​60]-B[5-20/0.01]-C[0.5-1.5/0.1]
PGHF5A10-[15-40/0.01]-P[1.2,​1.4,​1.6]-G[0.8,​1.5,​3]-A[1,​2,​3]-K[20,​30,​40,​50,​60]-B[5-20/0.01]-C[0.5-1.5/0.1]
PGHFZ1A6-[15-40/0.01]-P[0.5,​0.6]-G[0.8,​1,​1.2]-A[1,​2,​3]-K[20,​30,​40,​50]-B[5-20/0.01]-C[0.5-1.5/0.1]-V[4-5.9/0.1]
PGHFZ1A8-[15-40/0.01]-P[0.8,​1,​1.2,​1.4]-G[0.8,​1,​1.2,​1.5]-A[1,​2,​3]-K[20,​30,​40,​50,​60]-B[5-20/0.01]-C[0.5-1.5/0.1]-V[4.5-7.9/0.1]
PGHFZ1A10-[15-40/0.01]-P[1.2,​1.4,​1.6]-G[0.8,​1,​1.2,​1.5]-A[1,​2,​3]-K[20,​30,​40,​50,​60]-B[5-20/0.01]-C[0.5-1.5/0.1]-V[5-9.9/0.1]
PGHFZ2A6-[15-40/0.01]-P[0.5,​0.6]-G[0.8,​1,​1.2]-A[1,​2,​3]-K[20,​30,​40,​50]-B[5-20/0.01]
PGHFZ2A8-[15-40/0.01]-P[0.8,​1,​1.2,​1.4]-G[0.8,​1,​1.2,​1.5]-A[1,​2,​3]-K[20,​30,​40,​50,​60]-B[5-20/0.01]
PGHFZ2A10-[15-40/0.01]-P[1.2,​1.4,​1.6]-G[0.8,​1,​1.2,​1.5]-A[1,​2,​3]-K[20,​30,​40,​50,​60]-B[5-20/0.01]
PGHFZ3A6-[15-40/0.01]-P[0.5,​0.6]-G[0.8,​1,​1.2]-A[1,​2,​3]-K[20,​30,​40,​50]-B[5-20/0.01]-C[0.5-1.5/0.1]-S[1-50/1]
PGHFZ3A8-[15-40/0.01]-P[0.8,​1,​1.2,​1.4]-G[0.8,​1,​1.2,​1.5]-A[1,​2,​3]-K[20,​30,​40,​50,​60]-B[5-20/0.01]-C[0.5-1.5/0.1]-S[1-60/1]
PGHFZ3A10-[15-40/0.01]-P[1.2,​1.4,​1.6]-G[0.8,​1,​1.2,​1.5]-A[1,​2,​3]-K[20,​30,​40,​50,​60]-B[5-20/0.01]-C[0.5-1.5/0.1]-S[1-60/1]
型番通常単価スライド値引通常
出荷日
RoHS先端タイプ 形状 P寸法公差 先端ストレート公差 D(外径)
(mm)
A(テーパ角度)
(°)
B(ツバ部・先端部を除く長さ)
(mm)
C(先端部長さ)
(mm)
G(先端テーパ部長さ)
(mm)
K(切れ角)
(°)
L(全長)
(mm)
P(先端径)
(mm)
R(先端部R)
(mm)
S(先端部角度)
(°)
V(先端部径)
(mm)

-

3日目 対応ノーマル1A±0.010~0.261 ~ 35 ~ 200.5 ~ 1.50.8 ~ 1.220 ~ 5015 ~ 400.5 ~ 0.6--4 ~ 5.9

-

3日目 対応ノーマル1A±0.010~0.281 ~ 35 ~ 200.5 ~ 1.50.8 ~ 1.520 ~ 6015 ~ 400.8 ~ 1.4--4.5 ~ 7.9

-

3日目 対応ノーマル1A±0.010~0.2101 ~ 35 ~ 200.5 ~ 1.50.8 ~ 1.520 ~ 6015 ~ 401.2 ~ 1.6--5 ~ 9.9

-

3日目 -ノーマル2A±0.010~0.261 ~ 35 ~ 20-0.8 ~ 1.220 ~ 5015 ~ 400.5 ~ 0.6---

-

3日目 -ノーマル2A±0.010~0.281 ~ 35 ~ 20-0.8 ~ 1.520 ~ 6015 ~ 400.8 ~ 1.4---

-

3日目 -ノーマル2A±0.010~0.2101 ~ 35 ~ 20-0.8 ~ 1.520 ~ 6015 ~ 401.2 ~ 1.6---

-

3日目 -ノーマル3A±0.010~0.261 ~ 35 ~ 200.5 ~ 1.50.8 ~ 1.220 ~ 5015 ~ 400.5 ~ 0.6-1 ~ 50-

-

3日目 -ノーマル3A±0.010~0.281 ~ 35 ~ 200.5 ~ 1.50.8 ~ 1.520 ~ 6015 ~ 400.8 ~ 1.4-1 ~ 60-

-

3日目 -ノーマル3A±0.010~0.2101 ~ 35 ~ 200.5 ~ 1.50.8 ~ 1.520 ~ 6015 ~ 401.2 ~ 1.6-1 ~ 60-

-

3日目 -ノーマル4A±0.010~0.261 ~ 35 ~ 200.5 ~ 1.50.8 ~ 1.220 ~ 5015 ~ 400.5 ~ 0.61.5 ~ 3--

-

3日目 -ノーマル4A±0.010~0.281 ~ 35 ~ 200.5 ~ 1.50.8 ~ 1.520 ~ 6015 ~ 400.8 ~ 1.42 ~ 4--

-

3日目 -ノーマル4A±0.010~0.2101 ~ 35 ~ 200.5 ~ 1.50.8 ~ 1.520 ~ 6015 ~ 401.2 ~ 1.62.5 ~ 5--

-

3日目 -ノーマル5A±0.010~0.261 ~ 35 ~ 200.5 ~ 1.50.8 ~ 1.220 ~ 5015 ~ 400.5 ~ 0.6---

-

3日目 -ノーマル5A±0.010~0.281 ~ 35 ~ 200.5 ~ 1.50.8 ~ 1.520 ~ 6015 ~ 400.8 ~ 1.4---

-

3日目 -ノーマル5A±0.010~0.2101 ~ 35 ~ 200.5 ~ 1.50.8 ~ 320 ~ 6015 ~ 401.2 ~ 1.6---

-

3日目 対応鋭角1A-0~0.0561 ~ 35 ~ 200.5 ~ 1.50.8 ~ 1.220 ~ 5015 ~ 400.5 ~ 0.6--4 ~ 5.9

-

3日目 対応鋭角1A-0~0.0581 ~ 35 ~ 200.5 ~ 1.50.8 ~ 1.520 ~ 6015 ~ 400.8 ~ 1.4--4.5 ~ 7.9

-

3日目 対応鋭角1A-0~0.05101 ~ 35 ~ 200.5 ~ 1.50.8 ~ 1.520 ~ 6015 ~ 401.2 ~ 1.6--5 ~ 9.9

-

3日目 -鋭角2A-0~0.0561 ~ 35 ~ 20-0.8 ~ 1.220 ~ 5015 ~ 400.5 ~ 0.6---

-

3日目 -鋭角2A-0~0.0581 ~ 35 ~ 20-0.8 ~ 1.520 ~ 6015 ~ 400.8 ~ 1.4---

-

3日目 -鋭角2A-0~0.05101 ~ 35 ~ 20-0.8 ~ 1.520 ~ 6015 ~ 401.2 ~ 1.6---

-

3日目 -鋭角3A-0~0.0561 ~ 35 ~ 200.5 ~ 1.50.8 ~ 1.220 ~ 5015 ~ 400.5 ~ 0.6-1 ~ 50-

-

3日目 -鋭角3A-0~0.0581 ~ 35 ~ 200.5 ~ 1.50.8 ~ 1.520 ~ 6015 ~ 400.8 ~ 1.4-1 ~ 60-

-

3日目 -鋭角3A-0~0.05101 ~ 35 ~ 200.5 ~ 1.50.8 ~ 1.520 ~ 6015 ~ 401.2 ~ 1.6-1 ~ 60-

Loading...

  1. 1

規格表

ピンポイントゲートブシュ -SKH51/内径SR/切れ角大タイプ-:関連画像
HSR型 式L
0.01mm単位
PGB
0.01mm単位
2A形状不要
C
0.1mm単位
1A形状のみ
V
0.1mm単位
3A形状のみ
S
1°単位
4A形状のみ
[ ! ] R
0.1mm単位
TypeShapeD
91.25PGHF
(ノーマルタイプ)

PGHFZ
(先端鋭角タイプ)
1A
2A
3A
(4A)
(5A)
615.00~40.000.50.81

2

3
20
30
40
50
5.00~20.000.5~1.54.0~5.91~501.5~3.0
1.251.0
1.501.2
1.250.60.8
1.501.0
1.501.2
111.7580.80.820

30

40

50

60
4.5~7.91~602.0~4.0
2.001.0
2.001.2
2.251.5
1.751.00.8
2.001.0
2.251.2
2.501.5
2.001.20.8
2.251.0
2.501.2
2.251.40.8
2.501.0
132.00101.20.85.0~9.92.5~5.0
2.251.0
2.501.2
2.751.5
2.251.40.8
2.501.0
2.751.2
3.001.5
2.501.60.8
2.751.0
3.001.2
3.251.5
[ ! ] 4A形状の場合、 R≧ピンポイントゲートブシュ -SKH51/内径SR/切れ角大タイプ-:関連画像 (*) Shapeの( )形状はPGHFのみになります。
型 式¥基準単価 1〜4本
TypeD1A2A3A4A5A
PGHF
(ノーマルタイプ)
PGHFZ
(先端鋭角タイプ)
616,60015,19015,48016,62016,620
819,99018,57018,86020,01020,010
1023,75022,33022,62023,77023,770
■数量スライド価格 (  1円未満切り捨て)
数量区分標準対応個別対応 大口
数 量1~45~1213~1920~5051~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

納期

仕様・概要

ピンポイントゲートブシュ -SKH51/内径SR/切れ角大タイプ-:関連画像

追加工

ピンポイントゲートブシュ -SKH51/内径SR/切れ角大タイプ-:関連画像


基本情報

材質 SKH51 形状 ノーマルタイプ 先端つなぎ形状 SR
D寸法公差 0/-0.005

ピンポイントゲートブシュ -SKH51/内径SR/切れ角大タイプ-のレビュー

この商品のレビューはありません レビューを書く
