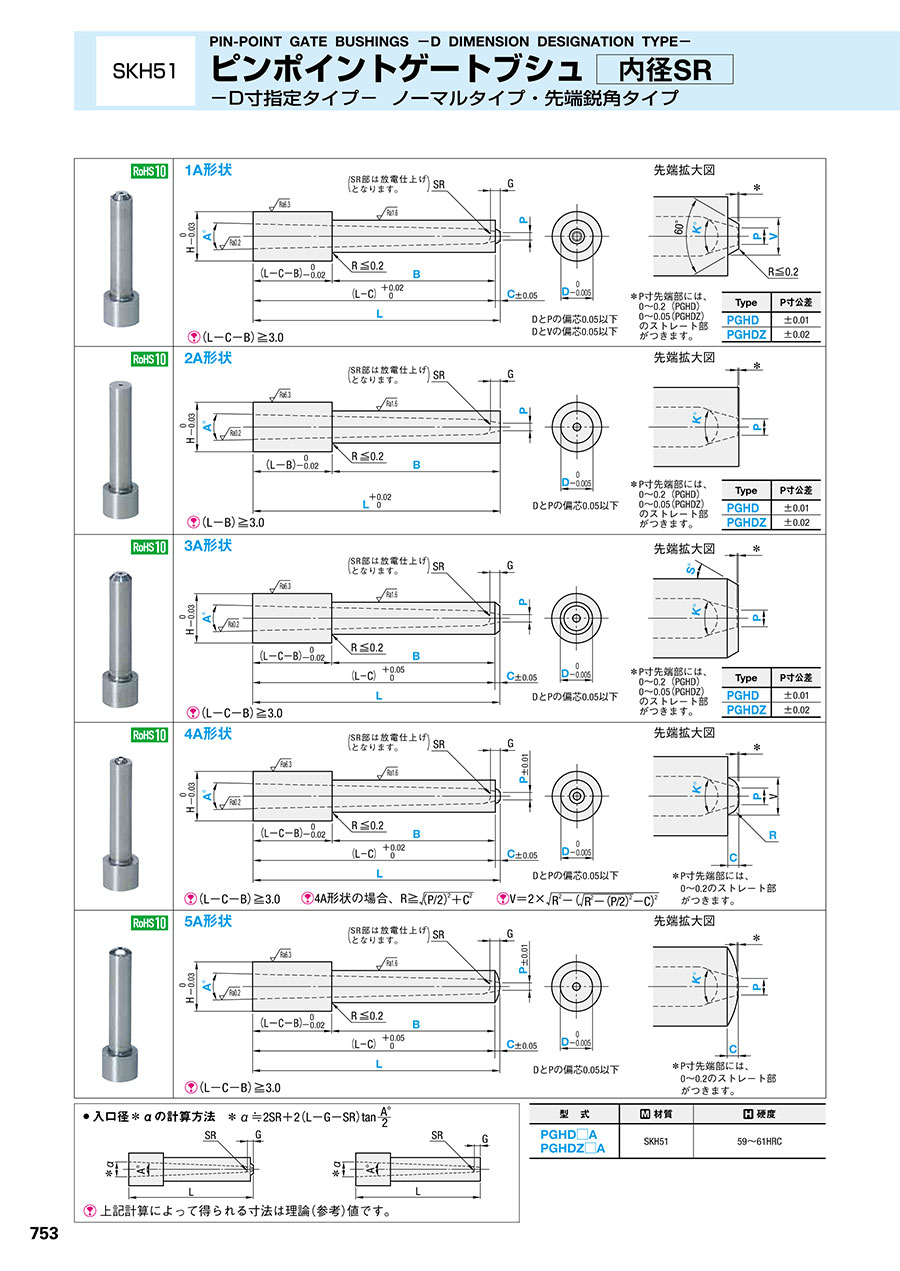

ピンポイントゲートブシュ -SKH51/内径SR/D寸指定タイプ-

PDFP.959

型番

商品を一つに絞り込むとこちらに型番が表示されます

ピンポイントゲートブシュ -SKH51/内径SR/D寸指定タイプ-:関連画像
ピンポイントゲートブシュ -SKH51/内径SR/D寸指定タイプ-:関連画像
ピンポイントゲートブシュ -SKH51/内径SR/D寸指定タイプ-:関連画像
ピンポイントゲートブシュ -SKH51/内径SR/D寸指定タイプ-:関連画像
ピンポイントゲートブシュ -SKH51/内径SR/D寸指定タイプ-:関連画像
ピンポイントゲートブシュ -SKH51/内径SR/D寸指定タイプ-:関連画像
型番
PGHD1A2.5-[8-25/0.01]-D[2.51-3/0.01]-P[0.3,​0.4,​0.5,​0.6]-A[1,​2,​3]-K[20,​30]-B[4-6/0.01]-C[0.2-0.5/0.1]-V[1.5-2.4/0.1]
PGHD1A2.5-[8-25/0.01]-P[0.5,​0.6]-P[0.3,​0.4,​0.5,​0.6]-A[1,​2,​3]-K[20,​30]-B[4-6/0.01]-C[0.2-0.5/0.1]-V[1.5-2.4/0.1]
PGHD1A3-[10-40/0.01]-D[3.01-4/0.01]-P[0.5,​0.6,​0.7,​0.8,​0.9]-A[1,​2,​3]-K[20,​30]-B[5-9/0.01]-C[0.3-0.8/0.1]-V[2-2.9/0.1]
PGHD1A4-[10-40/0.01]-D[4.01-5/0.01]-P[0.6,​0.7,​0.8,​0.9,​1,​1.1,​1.2]-A[1,​2,​3]-K[20,​30]-B[5-30/0.01]-C[0.3-0.8/0.1]-V[2.5-3.9/0.1]
PGHD1A5-[15-60/0.01]-D[5.01-7/0.01]-P[0.8,​0.9,​1,​1.2,​1.3,​1.4,​1.5]-A[1,​2,​3]-K[20,​30]-B[5-35/0.01]-C[0.5-1.5/0.1]-V[3.5-4.9/0.1]
PGHD1A6-[15-60/0.01]-D[6.01-8/0.01]-P[1,​1.2,​1.3,​1.4,​1.5,​1.6]-A[1,​2,​3]-K[20,​30]-B[5-50/0.01]-C[0.5-1.5/0.1]-V[4-4.9/0.1]
PGHD1A8-[15-60/0.01]-D[8.01-10/0.01]-P[1.2,​1.3,​1.4,​1.5,​1.6]-A[1,​2,​3]-K[20,​30]-B[5-50/0.01]-C[0.5-1.5/0.1]-V[4.5-7.9/0.1]
PGHD2A2.5-[8-25/0.01]-D[2.51-3/0.01]-P[0.3,​0.4,​0.5,​0.6]-A[1,​2,​3]-K[20,​30]-B[4-6/0.01]
PGHD2A3-[10-40/0.01]-D[3.01-4/0.01]-P[0.5,​0.6,​0.7,​0.8,​0.9]-A[1,​2,​3]-K[20,​30]-B[5-9/0.01]
PGHD2A4-[10-60/0.01]-D[4.01-5/0.01]-P[0.6,​0.7,​0.8,​0.9,​1,​1.1,​1.2]-A[1,​2,​3]-K[20,​30]-B[5-30/0.01]
PGHD2A5-[15-60/0.01]-D[5.01-7/0.01]-P[0.8,​0.9,​1,​1.2,​1.3,​1.4,​1.5]-A[1,​2,​3]-K[20,​30]-B[5-35/0.01]
PGHD2A6-[15-60/0.01]-D[6.01-8/0.01]-P[1,​1.2,​1.3,​1.4,​1.5,​1.6]-A[1,​2,​3]-K[20,​30]-B[5-50/0.01]
PGHD2A8-[15-60/0.01]-D[8.01-10/0.01]-P[1.2,​1.3,​1.4,​1.5,​1.6]-A[1,​2,​3]-K[20,​30]-B[5-50/0.01]
PGHD3A2.5-[8-40/0.01]-D[2.51-3/0.01]-P[0.3,​0.4,​0.5,​0.6]-A[1,​2,​3]-K[20,​30]-B[4-6/0.01]-C[0.2-0.5/0.1]-S[1-45/1]
PGHD3A3-[10-40/0.01]-D[3.01-4/0.01]-P[0.5,​0.6,​0.7,​0.8,​0.9]-A[1,​2,​3]-K[20,​30]-B[5-9/0.01]-C[0.3-0.8/0.1]-S[1-45/1]
PGHD3A4-[10-40/0.01]-D[4.01-5/0.01]-P[0.6,​0.7,​0.8,​0.9,​1,​1.1,​1.2]-A[1,​2,​3]-K[20,​30]-B[5-30/0.01]-C[0.3-0.8/0.1]-S[1-45/1]
PGHD3A5-[15-60/0.01]-D[5.01-7/0.01]-P[0.8,​0.9,​1,​1.2,​1.3,​1.4,​1.5]-A[1,​2,​3]-K[20,​30]-B[5-35/0.01]-C[0.5-1.5/0.1]-S[1-45/1]
PGHD3A6-[15-60/0.01]-D[6.01-8/0.01]-P[1,​1.2,​1.3,​1.4,​1.5,​1.6]-A[1,​2,​3]-K[20,​30]-B[5-50/0.01]-C[0.5-1.5/0.1]-S[1-50/1]
PGHD3A8-[15-60/0.01]-D[8.01-10/0.01]-P[1.2,​1.3,​1.4,​1.5,​1.6]-A[1,​2,​3]-K[20,​30]-B[5-50/0.01]-C[0.5-1.5/0.1]-S[1-60/1]
PGHD4A2.5-[8-25/0.01]-D[2.51-3/0.01]-P[0.3,​0.4,​0.5,​0.6]-A[1,​2,​3]-K[20,​30]-B[4-6/0.01]-C[0.2-0.5/0.1]-R[0.6-1/0.1]
PGHD4A3-[10-40/0.01]-D[3.01-4/0.01]-P[0.5,​0.6,​0.7,​0.8,​0.9]-A[1,​2,​3]-K[20,​30]-B[5-9/0.01]-C[0.3-0.8/0.1]-R[0.8-1.5/0.1]
PGHD4A4-[10-40/0.01]-D[4.01-5/0.01]-P[0.6,​0.7,​0.8,​0.9,​1,​1.1,​1.2]-A[1,​2,​3]-K[20,​30]-B[5-30/0.01]-C[0.3-0.8/0.1]-R[0.8-1.5/0.1]
PGHD4A5-[15-60/0.01]-D[5.01-7/0.01]-P[0.8,​0.9,​1,​1.2,​1.3,​1.4,​1.5]-A[1,​2,​3]-K[20,​30]-B[5-35/0.01]-C[0.5-1.5/0.1]-R[1-2/0.1]
PGHD4A6-[15-60/0.01]-D[6.01-8/0.01]-P[1,​1.2,​1.3,​1.4,​1.5,​1.6]-A[1,​2,​3]-K[20,​30]-B[5-50/0.01]-C[0.5-1.5/0.1]-R[1.5-3/0.1]
PGHD4A8-[15-60/0.01]-D[8.01-10/0.01]-P[1.2,​1.3,​1.4,​1.5,​1.6]-A[1,​2,​3]-K[20,​30]-B[5-50/0.01]-C[0.5-1.5/0.1]-R[2-4/0.1]
PGHD5A2.5-[8-25/0.01]-D[2.51-3/0.01]-P[0.3,​0.4,​0.5,​0.6]-A[1,​2,​3]-K[20,​30]-B[4-6/0.01]-C[0.2-0.5/0.1]
PGHD5A3-[10-40/0.01]-D[3.01-4/0.01]-P[0.5,​0.6,​0.7,​0.8,​0.9]-A[1,​2,​3]-K[20,​30]-B[5-9/0.01]-C[0.3-0.8/0.1]
PGHD5A4-[10-40/0.01]-D[4.01-5/0.01]-P[0.6,​0.7,​0.8,​0.9,​1,​1.1,​1.2]-A[1,​2,​3]-K[20,​30]-B[5-30/0.01]-C[0.3-0.8/0.1]
PGHD5A5-[15-60/0.01]-D[5.01-7/0.01]-P[0.8,​0.9,​1,​1.2,​1.3,​1.4,​1.5]-A[1,​2,​3]-K[20,​30]-B[5-35/0.01]-C[0.5-1.5/0.1]
PGHD5A6-[15-60/0.01]-D[6.01-8/0.01]-P[1,​1.2,​1.3,​1.4,​1.5,​1.6]-A[1,​2,​3]-K[20,​30]-B[5-50/0.01]-C[0.5-1.5/0.1]
PGHD5A8-[15-60/0.01]-D[8.01-10/0.01]-P[1.2,​1.3,​1.4,​1.5,​1.6]-A[1,​2,​3]-K[20,​30]-B[5-50/0.01]-C[0.5-1.5/0.1]
PGHDZ1A2.5-[8-25/0.01]-D[2.51-3/0.01]-P[0.3,​0.4,​0.5,​0.6]-A[1,​2,​3]-K[20,​30]-B[4-6/0.01]-C[0.2-0.5/0.1]-V[1.5-2.4/0.1]
PGHDZ1A2.5-[8-25/0.01]-P[0.5,​0.6]-P[0.3,​0.4,​0.5,​0.6]-A[1,​2,​3]-K[20,​30]-B[4-6/0.01]-C[0.2-0.5/0.1]-V[1.5-2.4/0.1]
PGHDZ1A3-[10-40/0.01]-D[3.01-4/0.01]-P[0.5,​0.6,​0.7,​0.8,​0.9]-A[1,​2,​3]-K[20,​30]-B[5-9/0.01]-C[0.3-0.8/0.1]-V[2-2.9/0.1]
PGHDZ1A4-[10-40/0.01]-D[4.01-5/0.01]-P[0.6,​0.7,​0.8,​0.9,​1,​1.1,​1.2]-A[1,​2,​3]-K[20,​30]-B[5-30/0.01]-C[0.3-0.8/0.1]-V[2.5-3.9/0.1]
PGHDZ1A5-[15-60/0.01]-D[5.01-7/0.01]-P[0.8,​0.9,​1,​1.2,​1.3,​1.4,​1.5]-A[1,​2,​3]-K[20,​30]-B[5-35/0.01]-C[0.5-1.5/0.1]-V[3.5-4.9/0.1]
PGHDZ1A6-[15-60/0.01]-D[6.01-8/0.01]-P[1,​1.2,​1.3,​1.4,​1.5,​1.6]-A[1,​2,​3]-K[20,​30]-B[5-50/0.01]-C[0.5-1.5/0.1]-V[4-4.9/0.1]
PGHDZ1A8-[15-60/0.01]-D[8.01-10/0.01]-P[1.2,​1.3,​1.4,​1.5,​1.6]-A[1,​2,​3]-K[20,​30]-B[5-50/0.01]-C[0.5-1.5/0.1]-V[4.5-7.9/0.1]
PGHDZ2A2.5-[8-25/0.01]-D[2.51-3/0.01]-P[0.3,​0.4,​0.5,​0.6]-A[1,​2,​3]-K[20,​30]-B[4-6/0.01]
PGHDZ2A3-[10-40/0.01]-D[3.01-4/0.01]-P[0.5,​0.6,​0.7,​0.8,​0.9]-A[1,​2,​3]-K[20,​30]-B[5-9/0.01]
PGHDZ2A4-[10-60/0.01]-D[4.01-5/0.01]-P[0.6,​0.7,​0.8,​0.9,​1,​1.1,​1.2]-A[1,​2,​3]-K[20,​30]-B[5-30/0.01]
PGHDZ2A5-[15-60/0.01]-D[5.01-7/0.01]-P[0.8,​0.9,​1,​1.2,​1.3,​1.4,​1.5]-A[1,​2,​3]-K[20,​30]-B[5-35/0.01]
PGHDZ2A6-[15-60/0.01]-D[6.01-8/0.01]-P[1,​1.2,​1.3,​1.4,​1.5,​1.6]-A[1,​2,​3]-K[20,​30]-B[5-50/0.01]
PGHDZ2A8-[15-60/0.01]-D[8.01-10/0.01]-P[1.2,​1.3,​1.4,​1.5,​1.6]-A[1,​2,​3]-K[20,​30]-B[5-50/0.01]
PGHDZ3A2.5-[8-40/0.01]-D[2.51-3/0.01]-P[0.3,​0.4,​0.5,​0.6]-A[1,​2,​3]-K[20,​30]-B[4-6/0.01]-C[0.2-0.5/0.1]-S[1-45/1]
PGHDZ3A3-[10-40/0.01]-D[3.01-4/0.01]-P[0.5,​0.6,​0.7,​0.8,​0.9]-A[1,​2,​3]-K[20,​30]-B[5-9/0.01]-C[0.3-0.8/0.1]-S[1-45/1]
PGHDZ3A4-[10-40/0.01]-D[4.01-5/0.01]-P[0.6,​0.7,​0.8,​0.9,​1,​1.1,​1.2]-A[1,​2,​3]-K[20,​30]-B[5-30/0.01]-C[0.3-0.8/0.1]-S[1-45/1]
PGHDZ3A5-[15-60/0.01]-D[5.01-7/0.01]-P[0.8,​0.9,​1,​1.2,​1.3,​1.4,​1.5]-A[1,​2,​3]-K[20,​30]-B[5-35/0.01]-C[0.5-1.5/0.1]-S[1-45/1]
PGHDZ3A6-[15-60/0.01]-D[6.01-8/0.01]-P[1,​1.2,​1.3,​1.4,​1.5,​1.6]-A[1,​2,​3]-K[20,​30]-B[5-50/0.01]-C[0.5-1.5/0.1]-S[1-50/1]
PGHDZ3A8-[15-60/0.01]-D[8.01-10/0.01]-P[1.2,​1.3,​1.4,​1.5,​1.6]-A[1,​2,​3]-K[20,​30]-B[5-50/0.01]-C[0.5-1.5/0.1]-S[1-60/1]
型番通常単価スライド値引通常
出荷日
RoHS先端タイプ 形状 P寸法公差 先端ストレート公差 D(外径)
(mm)
No.(呼び径)
(mm)
A(テーパ角度)
(°)
B(ツバ部・先端部を除く長さ)
(mm)
C(先端部長さ)
(mm)
K(切れ角)
(°)
L(全長)
(mm)
P(先端径)
(mm)
R(先端部R)
(mm)
S(先端部角度)
(°)
V(先端部径)
(mm)

-

3日目 対応ノーマル1A±0.010~0.22.51 ~ 32.51 ~ 34 ~ 60.2 ~ 0.520 ~ 308 ~ 250.3 ~ 0.6--1.5 ~ 2.4

-

3日目 対応ノーマル1A±0.010~0.2-2.51 ~ 34 ~ 60.2 ~ 0.520 ~ 308 ~ 250.3 ~ 0.6--1.5 ~ 2.4

-

3日目 対応ノーマル1A±0.010~0.23.01 ~ 431 ~ 35 ~ 90.3 ~ 0.820 ~ 3010 ~ 400.5 ~ 0.9--2 ~ 2.9

-

3日目 対応ノーマル1A±0.010~0.24.01 ~ 541 ~ 35 ~ 300.3 ~ 0.820 ~ 3010 ~ 400.6 ~ 1.2--2.5 ~ 3.9

-

3日目 対応ノーマル1A±0.010~0.25.01 ~ 751 ~ 35 ~ 350.5 ~ 1.520 ~ 3015 ~ 600.8 ~ 1.5--3.5 ~ 4.9

-

3日目 対応ノーマル1A±0.010~0.26.01 ~ 861 ~ 35 ~ 500.5 ~ 1.520 ~ 3015 ~ 601 ~ 1.6--4 ~ 4.9

-

3日目 対応ノーマル1A±0.010~0.28.01 ~ 1081 ~ 35 ~ 500.5 ~ 1.520 ~ 3015 ~ 601.2 ~ 1.6--4.5 ~ 7.9

-

3日目 -ノーマル2A±0.010~0.22.51 ~ 32.51 ~ 34 ~ 6-20 ~ 308 ~ 250.3 ~ 0.6---

-

3日目 -ノーマル2A±0.010~0.23.01 ~ 431 ~ 35 ~ 9-20 ~ 3010 ~ 400.5 ~ 0.9---

-

3日目 -ノーマル2A±0.010~0.24.01 ~ 541 ~ 35 ~ 30-20 ~ 3010 ~ 600.6 ~ 1.2---

-

3日目 -ノーマル2A±0.010~0.25.01 ~ 751 ~ 35 ~ 35-20 ~ 3015 ~ 600.8 ~ 1.5---

-

3日目 -ノーマル2A±0.010~0.26.01 ~ 861 ~ 35 ~ 50-20 ~ 3015 ~ 601 ~ 1.6---

-

3日目 -ノーマル2A±0.010~0.28.01 ~ 1081 ~ 35 ~ 50-20 ~ 3015 ~ 601.2 ~ 1.6---

-

3日目 -ノーマル3A±0.010~0.22.51 ~ 32.51 ~ 34 ~ 60.2 ~ 0.520 ~ 308 ~ 400.3 ~ 0.6-1 ~ 45-

-

3日目 -ノーマル3A±0.010~0.23.01 ~ 431 ~ 35 ~ 90.3 ~ 0.820 ~ 3010 ~ 400.5 ~ 0.9-1 ~ 45-

-

3日目 -ノーマル3A±0.010~0.24.01 ~ 541 ~ 35 ~ 300.3 ~ 0.820 ~ 3010 ~ 400.6 ~ 1.2-1 ~ 45-

-

3日目 -ノーマル3A±0.010~0.25.01 ~ 751 ~ 35 ~ 350.5 ~ 1.520 ~ 3015 ~ 600.8 ~ 1.5-1 ~ 45-

-

3日目 -ノーマル3A±0.010~0.26.01 ~ 861 ~ 35 ~ 500.5 ~ 1.520 ~ 3015 ~ 601 ~ 1.6-1 ~ 50-

-

3日目 -ノーマル3A±0.010~0.28.01 ~ 1081 ~ 35 ~ 500.5 ~ 1.520 ~ 3015 ~ 601.2 ~ 1.6-1 ~ 60-

-

3日目 -ノーマル4A±0.010~0.22.51 ~ 32.51 ~ 34 ~ 60.2 ~ 0.520 ~ 308 ~ 250.3 ~ 0.60.6 ~ 1--

-

3日目 -ノーマル4A±0.010~0.23.01 ~ 431 ~ 35 ~ 90.3 ~ 0.820 ~ 3010 ~ 400.5 ~ 0.90.8 ~ 1.5--

-

3日目 -ノーマル4A±0.010~0.24.01 ~ 541 ~ 35 ~ 300.3 ~ 0.820 ~ 3010 ~ 400.6 ~ 1.20.8 ~ 1.5--

-

3日目 -ノーマル4A±0.010~0.25.01 ~ 751 ~ 35 ~ 350.5 ~ 1.520 ~ 3015 ~ 600.8 ~ 1.51 ~ 2--

-

3日目 -ノーマル4A±0.010~0.26.01 ~ 861 ~ 35 ~ 500.5 ~ 1.520 ~ 3015 ~ 601 ~ 1.61.5 ~ 3--

-

3日目 -ノーマル4A±0.010~0.28.01 ~ 1081 ~ 35 ~ 500.5 ~ 1.520 ~ 3015 ~ 601.2 ~ 1.62 ~ 4--

-

3日目 -ノーマル5A±0.010~0.22.51 ~ 32.51 ~ 34 ~ 60.2 ~ 0.520 ~ 308 ~ 250.3 ~ 0.6---

-

3日目 -ノーマル5A±0.010~0.23.01 ~ 431 ~ 35 ~ 90.3 ~ 0.820 ~ 3010 ~ 400.5 ~ 0.9---

-

3日目 -ノーマル5A±0.010~0.24.01 ~ 541 ~ 35 ~ 300.3 ~ 0.820 ~ 3010 ~ 400.6 ~ 1.2---

-

3日目 -ノーマル5A±0.010~0.25.01 ~ 751 ~ 35 ~ 350.5 ~ 1.520 ~ 3015 ~ 600.8 ~ 1.5---

-

3日目 -ノーマル5A±0.010~0.26.01 ~ 861 ~ 35 ~ 500.5 ~ 1.520 ~ 3015 ~ 601 ~ 1.6---

-

3日目 -ノーマル5A±0.010~0.28.01 ~ 1081 ~ 35 ~ 500.5 ~ 1.520 ~ 3015 ~ 601.2 ~ 1.6---

-

3日目 対応鋭角1A-0~0.052.51 ~ 32.51 ~ 34 ~ 60.2 ~ 0.520 ~ 308 ~ 250.3 ~ 0.6--1.5 ~ 2.4

-

3日目 対応鋭角1A-0~0.05-2.51 ~ 34 ~ 60.2 ~ 0.520 ~ 308 ~ 250.3 ~ 0.6--1.5 ~ 2.4

-

3日目 対応鋭角1A-0~0.053.01 ~ 431 ~ 35 ~ 90.3 ~ 0.820 ~ 3010 ~ 400.5 ~ 0.9--2 ~ 2.9

-

3日目 対応鋭角1A-0~0.054.01 ~ 541 ~ 35 ~ 300.3 ~ 0.820 ~ 3010 ~ 400.6 ~ 1.2--2.5 ~ 3.9

-

3日目 対応鋭角1A-0~0.055.01 ~ 751 ~ 35 ~ 350.5 ~ 1.520 ~ 3015 ~ 600.8 ~ 1.5--3.5 ~ 4.9

-

3日目 対応鋭角1A-0~0.056.01 ~ 861 ~ 35 ~ 500.5 ~ 1.520 ~ 3015 ~ 601 ~ 1.6--4 ~ 4.9

-

3日目 対応鋭角1A-0~0.058.01 ~ 1081 ~ 35 ~ 500.5 ~ 1.520 ~ 3015 ~ 601.2 ~ 1.6--4.5 ~ 7.9

-

3日目 -鋭角2A-0~0.052.51 ~ 32.51 ~ 34 ~ 6-20 ~ 308 ~ 250.3 ~ 0.6---

-

3日目 -鋭角2A-0~0.053.01 ~ 431 ~ 35 ~ 9-20 ~ 3010 ~ 400.5 ~ 0.9---

-

3日目 -鋭角2A-0~0.054.01 ~ 541 ~ 35 ~ 30-20 ~ 3010 ~ 600.6 ~ 1.2---

-

3日目 -鋭角2A-0~0.055.01 ~ 751 ~ 35 ~ 35-20 ~ 3015 ~ 600.8 ~ 1.5---

-

3日目 -鋭角2A-0~0.056.01 ~ 861 ~ 35 ~ 50-20 ~ 3015 ~ 601 ~ 1.6---

-

3日目 -鋭角2A-0~0.058.01 ~ 1081 ~ 35 ~ 50-20 ~ 3015 ~ 601.2 ~ 1.6---

-

3日目 -鋭角3A-0~0.052.51 ~ 32.51 ~ 34 ~ 60.2 ~ 0.520 ~ 308 ~ 400.3 ~ 0.6-1 ~ 45-

-

3日目 -鋭角3A-0~0.053.01 ~ 431 ~ 35 ~ 90.3 ~ 0.820 ~ 3010 ~ 400.5 ~ 0.9-1 ~ 45-

-

3日目 -鋭角3A-0~0.054.01 ~ 541 ~ 35 ~ 300.3 ~ 0.820 ~ 3010 ~ 400.6 ~ 1.2-1 ~ 45-

-

3日目 -鋭角3A-0~0.055.01 ~ 751 ~ 35 ~ 350.5 ~ 1.520 ~ 3015 ~ 600.8 ~ 1.5-1 ~ 45-

-

3日目 -鋭角3A-0~0.056.01 ~ 861 ~ 35 ~ 500.5 ~ 1.520 ~ 3015 ~ 601 ~ 1.6-1 ~ 50-

-

3日目 -鋭角3A-0~0.058.01 ~ 1081 ~ 35 ~ 500.5 ~ 1.520 ~ 3015 ~ 601.2 ~ 1.6-1 ~ 60-

Loading...

  1. 1

規格表

ピンポイントゲートブシュ -SKH51/内径SR/D寸指定タイプ-:関連画像
HGSR型 式L
0.01mm単位
D
0.01mm単位
PB
0.01mm単位
2A形状不要
C
0.1mm単位
1A形状のみ
V
0.1mm単位
3A形状のみ

1°単位
4A形状のみ
[ ! ] R
0.1mm単位
TypeShapeNo.
41.00.75PGHD
(ノーマルタイプ)

PGHDZ
(先端鋭角タイプ)
1A
2A
3A
(4A)(*4)
(5A)(*4)
2.58.00~25.002.51~ 3.000.3 0.4
0.5 0.6
(*1)
120





30
4.00~ 6.000.2~0.51.5~2.41~450.6~1.0
2
3
51.21.00310.00~40.003.01~ 4.000.5 0.6 0.7
0.8 0.9
(*2)
15.00~ 9.000.3~0.82.0~2.90.8~1.5
25.00~ 8.00
35.00~ 7.00
61.0044.01~ 5.000.6 0.715.00~30.002.5~3.9
2
35.00~20.00
1.250.8 0.9
1.0 1.1 1.2
15.00~30.00
2
35.00~20.00
81.51.25515.00~60.005.01~ 7.000.8 0.9 1.015.00~35.000.5~1.53.5~4.91.0~2.0
25.00~30.00
3
1.501.2 1.3
1.4 1.5
(*3)
15.00~30.00
2
35.00~20.00
91.2566.01~ 8.001.015.00~50.004.0~4.91~501.5~3.0
2
35.00~40.00
1.501.2 1.3 1.4
1.5
(*3) 1.6(*3)
15.00~40.00
2
35.00~30.00
111.5088.01~10.001.2 1.3 1.415.00~50.004.5~7.91~602.0~4.0
2
3
2.001.5 1.61
2
3
[ ! ] 4A形状の場合、 R≧ピンポイントゲートブシュ -SKH51/内径SR/D寸指定タイプ-:関連画像
(*1) P0.6(No.2.5)はK20°のみ選択可 (*3) P1.5・P1.6(No.5・No.6)でK30°の時、 Gは1.2になります。
(*2) P0.9(No.3)でK30°の時、 Gは1.0になります。 (*4) Shapeの( )形状はPGHDのみになります。
型 式L¥基準単価 1~4本
TypeNo.1A2A3A4A5A
PGHD
(ノーマルタイプ)

PGHDZ
(先端鋭角タイプ)
2.58.00~25.0024,58022,78023,18024,60024,600
310.00~25.0017,08015,38015,78017,10017,100
25.01~40.0018,38016,68017,03018,40018,400
410.00~25.0017,58015,88016,18017,60017,600
25.01~40.0018,48016,78017,08018,50018,500
515.00~25.0016,78015,08015,38016,80016,800
25.01~40.0017,58015,88016,18017,600 17,600
40.01~60.0018,48016,78017,08018,50018,500
615.00~25.0016,78015,08015,38016,80016,800
25.01~40.0017,58015,88016,18017,60017,600
40.01~60.0018,48016,78017,08018,50018,500
815.00~25.0017,03015,28015,58017,05017,050
25.01~40.0017,88016,18016,58017,90017,900
40.01~60.0019,08017,38017,68019,10019,100
■数量スライド価格 (  1円未満切り捨て)
数量区分標準対応個別対応 大口
数 量1~45~1213~1920~5051~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

納期

仕様・概要

ピンポイントゲートブシュ -SKH51/内径SR/D寸指定タイプ-:関連画像

追加工

ピンポイントゲートブシュ -SKH51/内径SR/D寸指定タイプ-:関連画像


基本情報

材質 SKH51 形状 ノーマルタイプ 先端つなぎ形状 SR
D寸法公差 0/-0.005

ピンポイントゲートブシュ -SKH51/内径SR/D寸指定タイプ-のレビュー

この商品のレビューはありません レビューを書く

このカテゴリにはこんな商品もあります!

この商品を見た人は、こんな商品も見ています

技術サポート窓口

プラ型用部品技術窓口
Tel:0120-343-602 / Fax:03-5805-7191
受付時間:8:00~20:00(日曜日・年末年始は除く)
