ピンポイントゲートブシュ -SKH51/内径SR/B寸指定タイプ-

PDFP.955

型番

商品を一つに絞り込むとこちらに型番が表示されます

ピンポイントゲートブシュ -SKH51/内径SR/B寸指定タイプ-:関連画像
ピンポイントゲートブシュ -SKH51/内径SR/B寸指定タイプ-:関連画像
ピンポイントゲートブシュ -SKH51/内径SR/B寸指定タイプ-:関連画像
ピンポイントゲートブシュ -SKH51/内径SR/B寸指定タイプ-:関連画像
ピンポイントゲートブシュ -SKH51/内径SR/B寸指定タイプ-:関連画像
ピンポイントゲートブシュ -SKH51/内径SR/B寸指定タイプ-:関連画像
型番
PGH1A2-[6-20/0.01]-P[0.3,​0.4,​0.5]-A[1,​2,​3]-K[20,​30]-B[3-5/0.01]-C[0.2-0.4/0.1]-V[1.3-1.9/0.1]
PGH1A2.5-[8-25/0.01]-P[0.3,​0.4,​0.5,​0.6]-A[1,​2,​3]-K[20,​30]-B[4-6/0.01]-C[0.2-0.5/0.1]-V[1.5-2.4/0.1]
PGH1A3-[10-40/0.01]-P[0.5,​0.6,​0.7,​0.8,​0.9]-A[1,​2,​3]-K[20,​30]-B[5-9/0.01]-C[0.3-0.8/0.1]-V[2-2.9/0.1]
PGH1A4-[10-40/0.01]-P[0.6,​0.7,​0.8,​0.9,​1,​1.1,​1.2]-A[1,​2,​3]-K[20,​30]-B[5-30/0.01]-C[0.3-0.8/0.1]-V[2.5-3.9/0.1]
PGH1A5-[15-60/0.01]-P[0.8,​0.9,​1,​1.2,​1.3,​1.4,​1.5]-A[1,​2,​3]-K[20,​30]-B[5-35/0.01]-C[0.5-1.5/0.1]-V[3.5-4.9/0.1]
PGH1A6-[15-60/0.01]-P[1,​1.2,​1.3,​1.4,​1.5,​1.6]-A[1,​2,​3]-K[20,​30]-B[5-50/0.01]-C[0.5-1.5/0.1]-V[4-5.9/0.1]
PGH1A8-[15-60/0.01]-P[1.2,​1.3,​1.4,​1.5,​1.6]-A[1,​2,​3]-K[20,​30]-B[5-50/0.01]-C[0.5-1.5/0.1]-V[4.5-7.9/0.1]
PGH2A2-[6-20/0.01]-P[0.3,​0.4,​0.5]-A[1,​2,​3]-K[20,​30]-B[3-5/0.01]
PGH2A2.5-[8-25/0.01]-P[0.3,​0.4,​0.5,​0.6]-A[1,​2,​3]-K[20,​30]-B[4-6/0.01]
PGH2A3-[10-40/0.01]-P[0.5,​0.6,​0.7,​0.8,​0.9]-A[1,​2,​3]-K[20,​30]-B[5-9/0.01]
PGH2A4-[10-40/0.01]-P[0.6,​0.7,​0.8,​0.9,​1,​1.1,​1.2]-A[1,​2,​3]-K[20,​30]-B[5-30/0.01]
PGH2A5-[15-60/0.01]-P[0.8,​0.9,​1,​1.2,​1.3,​1.4,​1.5]-A[1,​2,​3]-K[20,​30]-B[5-35/0.01]
PGH2A6-[15-60/0.01]-P[1,​1.2,​1.3,​1.4,​1.5,​1.6]-A[1,​2,​3]-K[20,​30]-B[5-50/0.01]
PGH2A8-[15-60/0.01]-P[1.2,​1.3,​1.4,​1.5,​1.6]-A[1,​2,​3]-K[20,​30]-B[5-50/0.01]
PGH3A2-[6-20/0.01]-P[0.3,​0.4,​0.5]-A[1,​2,​3]-K[20,​30]-B[3-5/0.01]-C[0.2-0.4/0.1]-S[1-45/1]
PGH3A2.5-[8-25/0.01]-P[0.3,​0.4,​0.5,​0.6]-A[1,​2,​3]-K[20,​30]-B[4-6/0.01]-C[0.2-0.5/0.1]-S[1-45/1]
PGH3A3-[10-40/0.01]-P[0.5,​0.6,​0.7,​0.8,​0.9]-A[1,​2,​3]-K[20,​30]-B[5-9/0.01]-C[0.3-0.8/0.1]-S[1-45/1]
PGH3A4-[10-40/0.01]-P[0.6,​0.7,​0.8,​0.9,​1,​1.1,​1.2]-A[1,​2,​3]-K[20,​30]-B[5-30/0.01]-C[0.3-0.8/0.1]-S[1-45/1]
PGH3A5-[15-60/0.01]-P[0.8,​0.9,​1,​1.2,​1.3,​1.4,​1.5]-A[1,​2,​3]-K[20,​30]-B[5-35/0.01]-C[0.5-1.5/0.1]-S[1-45/1]
PGH3A6-[15-60/0.01]-P[1,​1.2,​1.3,​1.4,​1.5,​1.6]-A[1,​2,​3]-K[20,​30]-B[5-50/0.01]-C[0.5-1.5/0.1]-S[1-50/1]
PGH3A8-[15-60/0.01]-P[1.2,​1.3,​1.4,​1.5,​1.6]-A[1,​2,​3]-K[20,​30]-B[5-50/0.01]-C[0.5-1.5/0.1]-S[1-60/1]
PGH4A2-[6-20/0.01]-P[0.3,​0.4,​0.5]-A[1,​2,​3]-K[20,​30]-B[3-5/0.01]-C[0.2-0.4/0.1]-R[0.4-0.8/0.1]
PGH4A2.5-[8-25/0.01]-P[0.3,​0.4,​0.5,​0.6]-A[1,​2,​3]-K[20,​30]-B[4-6/0.01]-C[0.2-0.5/0.1]-R[0.6-1/0.1]
PGH4A3-[10-40/0.01]-P[0.5,​0.6,​0.7,​0.8,​0.9]-A[1,​2,​3]-K[20,​30]-B[5-9/0.01]-C[0.3-0.8/0.1]-R[0.8-1.5/0.1]
PGH4A4-[10-40/0.01]-P[0.6,​0.7,​0.8,​0.9,​1,​1.1,​1.2]-A[1,​2,​3]-K[20,​30]-B[5-30/0.01]-C[0.3-0.8/0.1]-R[0.8-1.5/0.1]
PGH4A5-[15-60/0.01]-P[0.8,​0.9,​1,​1.2,​1.3,​1.4,​1.5]-A[1,​2,​3]-K[20,​30]-B[5-35/0.01]-C[0.5-1.5/0.1]-R[1-2/0.1]
PGH4A6-[15-60/0.01]-P[1,​1.2,​1.3,​1.4,​1.5,​1.6]-A[1,​2,​3]-K[20,​30]-B[5-50/0.01]-C[0.5-1.5/0.1]-R[1.5-3/0.1]
PGH4A8-[15-60/0.01]-P[1.2,​1.3,​1.4,​1.5,​1.6]-A[1,​2,​3]-K[20,​30]-B[5-50/0.01]-C[0.5-1.5/0.1]-R[2-4/0.1]
PGH5A2-[6-20/0.01]-P[0.3,​0.4,​0.5]-A[1,​2,​3]-K[20,​30]-B[3-5/0.01]-C[0.2-0.4/0.1]
PGH5A2.5-[8-25/0.01]-P[0.3,​0.4,​0.5,​0.6]-A[1,​2,​3]-K[20,​30]-B[4-6/0.01]-C[0.2-0.5/0.1]
PGH5A3-[10-40/0.01]-P[0.5,​0.6,​0.7,​0.8,​0.9]-A[1,​2,​3]-K[20,​30]-B[5-9/0.01]-C[0.3-0.8/0.1]
PGH5A4-[10-40/0.01]-P[0.6,​0.7,​0.8,​0.9,​1,​1.1,​1.2]-A[1,​2,​3]-K[20,​30]-B[5-30/0.01]-C[0.3-0.8/0.1]
PGH5A5-[15-60/0.01]-P[0.8,​0.9,​1,​1.2,​1.3,​1.4,​1.5]-A[1,​2,​3]-K[20,​30]-B[5-35/0.01]-C[0.5-1.5/0.1]
PGH5A6-[15-60/0.01]-P[1,​1.2,​1.3,​1.4,​1.5,​1.6]-A[1,​2,​3]-K[20,​30]-B[5-50/0.01]-C[0.5-1.5/0.1]
PGH5A8-[15-60/0.01]-P[1.2,​1.3,​1.4,​1.5,​1.6]-A[1,​2,​3]-K[20,​30]-B[5-50/0.01]-C[0.5-1.5/0.1]
PGHZ1A2-[6-20/0.01]-P[0.3,​0.4,​0.5]-A[1,​2,​3]-K[20,​30]-B[3-5/0.01]-C[0.2-0.4/0.1]-V[1.3-1.9/0.1]
PGHZ1A2.5-[8-25/0.01]-P[0.3,​0.4,​0.5,​0.6]-A[1,​2,​3]-K[20,​30]-B[4-6/0.01]-C[0.2-0.5/0.1]-V[1.5-2.4/0.1]
PGHZ1A3-[10-40/0.01]-P[0.5,​0.6,​0.7,​0.8,​0.9]-A[1,​2,​3]-K[20,​30]-B[5-9/0.01]-C[0.3-0.8/0.1]-V[2-2.9/0.1]
PGHZ1A4-[10-40/0.01]-P[0.6,​0.7,​0.8,​0.9,​1,​1.1,​1.2]-A[1,​2,​3]-K[20,​30]-B[5-30/0.01]-C[0.3-0.8/0.1]-V[2.5-3.9/0.1]
PGHZ1A5-[15-60/0.01]-P[0.8,​0.9,​1,​1.2,​1.3,​1.4,​1.5]-A[1,​2,​3]-K[20,​30]-B[5-35/0.01]-C[0.5-1.5/0.1]-V[3.5-4.9/0.1]
PGHZ1A6-[15-60/0.01]-P[1,​1.2,​1.3,​1.4,​1.5,​1.6]-A[1,​2,​3]-K[20,​30]-B[5-50/0.01]-C[0.5-1.5/0.1]-V[4-5.9/0.1]
PGHZ1A8-[15-60/0.01]-P[1.2,​1.3,​1.4,​1.5,​1.6]-A[1,​2,​3]-K[20,​30]-B[5-50/0.01]-C[0.5-1.5/0.1]-V[4.5-7.9/0.1]
PGHZ2A2-[6-20/0.01]-P[0.3,​0.4,​0.5]-A[1,​2,​3]-K[20,​30]-B[3-5/0.01]
PGHZ2A2.5-[8-25/0.01]-P[0.3,​0.4,​0.5,​0.6]-A[1,​2,​3]-K[20,​30]-B[4-6/0.01]
PGHZ2A3-[10-40/0.01]-P[0.5,​0.6,​0.7,​0.8,​0.9]-A[1,​2,​3]-K[20,​30]-B[5-9/0.01]
PGHZ2A4-[10-40/0.01]-P[0.6,​0.7,​0.8,​0.9,​1,​1.1,​1.2]-A[1,​2,​3]-K[20,​30]-B[5-30/0.01]
PGHZ2A5-[15-60/0.01]-P[0.8,​0.9,​1,​1.2,​1.3,​1.4,​1.5]-A[1,​2,​3]-K[20,​30]-B[5-35/0.01]
PGHZ2A6-[15-60/0.01]-P[1,​1.2,​1.3,​1.4,​1.5,​1.6]-A[1,​2,​3]-K[20,​30]-B[5-50/0.01]
PGHZ2A8-[15-60/0.01]-P[1.2,​1.3,​1.4,​1.5,​1.6]-A[1,​2,​3]-K[20,​30]-B[5-50/0.01]
PGHZ3A2-[6-20/0.01]-P[0.3,​0.4,​0.5]-A[1,​2,​3]-K[20,​30]-B[3-5/0.01]-C[0.2-0.4/0.1]-S[1-45/1]
PGHZ3A2.5-[8-25/0.01]-P[0.3,​0.4,​0.5,​0.6]-A[1,​2,​3]-K[20,​30]-B[4-6/0.01]-C[0.2-0.5/0.1]-S[1-45/1]
PGHZ3A3-[10-40/0.01]-P[0.5,​0.6,​0.7,​0.8,​0.9]-A[1,​2,​3]-K[20,​30]-B[5-9/0.01]-C[0.3-0.8/0.1]-S[1-45/1]
PGHZ3A4-[10-40/0.01]-P[0.6,​0.7,​0.8,​0.9,​1,​1.1,​1.2]-A[1,​2,​3]-K[20,​30]-B[5-30/0.01]-C[0.3-0.8/0.1]-S[1-45/1]
PGHZ3A5-[15-60/0.01]-P[0.8,​0.9,​1,​1.2,​1.3,​1.4,​1.5]-A[1,​2,​3]-K[20,​30]-B[5-35/0.01]-C[0.5-1.5/0.1]-S[1-45/1]
PGHZ3A6-[15-60/0.01]-P[1,​1.2,​1.3,​1.4,​1.5,​1.6]-A[1,​2,​3]-K[20,​30]-B[5-50/0.01]-C[0.5-1.5/0.1]-S[1-50/1]
PGHZ3A8-[15-60/0.01]-P[1.2,​1.3,​1.4,​1.5,​1.6]-A[1,​2,​3]-K[20,​30]-B[5-50/0.01]-C[0.5-1.5/0.1]-S[1-60/1]
型番通常単価スライド値引通常
出荷日
RoHS先端タイプ 形状 P寸法公差 先端ストレート公差 D(外径)
(mm)
A(テーパ角度)
(°)
B(ツバ部・先端部を除く長さ)
(mm)
C(先端部長さ)
(mm)
K(切れ角)
(°)
L(全長)
(mm)
P(先端径)
(mm)
R(先端部R)
(mm)
S(先端部角度)
(°)
V(先端部径)
(mm)

-

3日目 対応ノーマル1A±0.010~0.221 ~ 33 ~ 50.2 ~ 0.420 ~ 306 ~ 200.3 ~ 0.5--1.3 ~ 1.9

-

3日目 対応ノーマル1A±0.010~0.22.51 ~ 34 ~ 60.2 ~ 0.520 ~ 308 ~ 250.3 ~ 0.6--1.5 ~ 2.4

-

3日目 対応ノーマル1A±0.010~0.231 ~ 35 ~ 90.3 ~ 0.820 ~ 3010 ~ 400.5 ~ 0.9--2 ~ 2.9

-

3日目 対応ノーマル1A±0.010~0.241 ~ 35 ~ 300.3 ~ 0.820 ~ 3010 ~ 400.6 ~ 1.2--2.5 ~ 3.9

-

3日目 対応ノーマル1A±0.010~0.251 ~ 35 ~ 350.5 ~ 1.520 ~ 3015 ~ 600.8 ~ 1.5--3.5 ~ 4.9

-

3日目 対応ノーマル1A±0.010~0.261 ~ 35 ~ 500.5 ~ 1.520 ~ 3015 ~ 601 ~ 1.6--4 ~ 5.9

-

3日目 対応ノーマル1A±0.010~0.281 ~ 35 ~ 500.5 ~ 1.520 ~ 3015 ~ 601.2 ~ 1.6--4.5 ~ 7.9

-

3日目 -ノーマル2A±0.010~0.221 ~ 33 ~ 5-20 ~ 306 ~ 200.3 ~ 0.5---

-

3日目 -ノーマル2A±0.010~0.22.51 ~ 34 ~ 6-20 ~ 308 ~ 250.3 ~ 0.6---

-

3日目 -ノーマル2A±0.010~0.231 ~ 35 ~ 9-20 ~ 3010 ~ 400.5 ~ 0.9---

-

3日目 -ノーマル2A±0.010~0.241 ~ 35 ~ 30-20 ~ 3010 ~ 400.6 ~ 1.2---

-

3日目 -ノーマル2A±0.010~0.251 ~ 35 ~ 35-20 ~ 3015 ~ 600.8 ~ 1.5---

-

3日目 -ノーマル2A±0.010~0.261 ~ 35 ~ 50-20 ~ 3015 ~ 601 ~ 1.6---

-

3日目 -ノーマル2A±0.010~0.281 ~ 35 ~ 50-20 ~ 3015 ~ 601.2 ~ 1.6---

-

3日目 -ノーマル3A±0.010~0.221 ~ 33 ~ 50.2 ~ 0.420 ~ 306 ~ 200.3 ~ 0.5-1 ~ 45-

-

3日目 -ノーマル3A±0.010~0.22.51 ~ 34 ~ 60.2 ~ 0.520 ~ 308 ~ 250.3 ~ 0.6-1 ~ 45-

-

3日目 -ノーマル3A±0.010~0.231 ~ 35 ~ 90.3 ~ 0.820 ~ 3010 ~ 400.5 ~ 0.9-1 ~ 45-

-

3日目 -ノーマル3A±0.010~0.241 ~ 35 ~ 300.3 ~ 0.820 ~ 3010 ~ 400.6 ~ 1.2-1 ~ 45-

-

3日目 -ノーマル3A±0.010~0.251 ~ 35 ~ 350.5 ~ 1.520 ~ 3015 ~ 600.8 ~ 1.5-1 ~ 45-

-

3日目 -ノーマル3A±0.010~0.261 ~ 35 ~ 500.5 ~ 1.520 ~ 3015 ~ 601 ~ 1.6-1 ~ 50-

-

3日目 -ノーマル3A±0.010~0.281 ~ 35 ~ 500.5 ~ 1.520 ~ 3015 ~ 601.2 ~ 1.6-1 ~ 60-

-

3日目 -ノーマル4A±0.010~0.221 ~ 33 ~ 50.2 ~ 0.420 ~ 306 ~ 200.3 ~ 0.50.4 ~ 0.8--

-

3日目 -ノーマル4A±0.010~0.22.51 ~ 34 ~ 60.2 ~ 0.520 ~ 308 ~ 250.3 ~ 0.60.6 ~ 1--

-

3日目 -ノーマル4A±0.010~0.231 ~ 35 ~ 90.3 ~ 0.820 ~ 3010 ~ 400.5 ~ 0.90.8 ~ 1.5--

-

3日目 -ノーマル4A±0.010~0.241 ~ 35 ~ 300.3 ~ 0.820 ~ 3010 ~ 400.6 ~ 1.20.8 ~ 1.5--

-

3日目 -ノーマル4A±0.010~0.251 ~ 35 ~ 350.5 ~ 1.520 ~ 3015 ~ 600.8 ~ 1.51 ~ 2--

-

3日目 -ノーマル4A±0.010~0.261 ~ 35 ~ 500.5 ~ 1.520 ~ 3015 ~ 601 ~ 1.61.5 ~ 3--

-

3日目 -ノーマル4A±0.010~0.281 ~ 35 ~ 500.5 ~ 1.520 ~ 3015 ~ 601.2 ~ 1.62 ~ 4--

-

3日目 -ノーマル5A±0.010~0.221 ~ 33 ~ 50.2 ~ 0.420 ~ 306 ~ 200.3 ~ 0.5---

-

3日目 -ノーマル5A±0.010~0.22.51 ~ 34 ~ 60.2 ~ 0.520 ~ 308 ~ 250.3 ~ 0.6---

-

3日目 -ノーマル5A±0.010~0.231 ~ 35 ~ 90.3 ~ 0.820 ~ 3010 ~ 400.5 ~ 0.9---

-

3日目 -ノーマル5A±0.010~0.241 ~ 35 ~ 300.3 ~ 0.820 ~ 3010 ~ 400.6 ~ 1.2---

-

3日目 -ノーマル5A±0.010~0.251 ~ 35 ~ 350.5 ~ 1.520 ~ 3015 ~ 600.8 ~ 1.5---

-

3日目 -ノーマル5A±0.010~0.261 ~ 35 ~ 500.5 ~ 1.520 ~ 3015 ~ 601 ~ 1.6---

-

3日目 -ノーマル5A±0.010~0.281 ~ 35 ~ 500.5 ~ 1.520 ~ 3015 ~ 601.2 ~ 1.6---

-

3日目 対応鋭角1A-0~0.0521 ~ 33 ~ 50.2 ~ 0.420 ~ 306 ~ 200.3 ~ 0.5--1.3 ~ 1.9

-

3日目 対応鋭角1A-0~0.052.51 ~ 34 ~ 60.2 ~ 0.520 ~ 308 ~ 250.3 ~ 0.6--1.5 ~ 2.4

-

3日目 対応鋭角1A-0~0.0531 ~ 35 ~ 90.3 ~ 0.820 ~ 3010 ~ 400.5 ~ 0.9--2 ~ 2.9

-

3日目 対応鋭角1A-0~0.0541 ~ 35 ~ 300.3 ~ 0.820 ~ 3010 ~ 400.6 ~ 1.2--2.5 ~ 3.9

-

3日目 対応鋭角1A-0~0.0551 ~ 35 ~ 350.5 ~ 1.520 ~ 3015 ~ 600.8 ~ 1.5--3.5 ~ 4.9

-

3日目 対応鋭角1A-0~0.0561 ~ 35 ~ 500.5 ~ 1.520 ~ 3015 ~ 601 ~ 1.6--4 ~ 5.9

-

3日目 対応鋭角1A-0~0.0581 ~ 35 ~ 500.5 ~ 1.520 ~ 3015 ~ 601.2 ~ 1.6--4.5 ~ 7.9

-

3日目 対応鋭角2A-0~0.0521 ~ 33 ~ 5-20 ~ 306 ~ 200.3 ~ 0.5---

-

3日目 対応鋭角2A-0~0.052.51 ~ 34 ~ 6-20 ~ 308 ~ 250.3 ~ 0.6---

-

3日目 対応鋭角2A-0~0.0531 ~ 35 ~ 9-20 ~ 3010 ~ 400.5 ~ 0.9---

-

3日目 対応鋭角2A-0~0.0541 ~ 35 ~ 30-20 ~ 3010 ~ 400.6 ~ 1.2---

-

3日目 対応鋭角2A-0~0.0551 ~ 35 ~ 35-20 ~ 3015 ~ 600.8 ~ 1.5---

-

3日目 対応鋭角2A-0~0.0561 ~ 35 ~ 50-20 ~ 3015 ~ 601 ~ 1.6---

-

3日目 対応鋭角2A-0~0.0581 ~ 35 ~ 50-20 ~ 3015 ~ 601.2 ~ 1.6---

-

3日目 対応鋭角3A-0~0.0521 ~ 33 ~ 50.2 ~ 0.420 ~ 306 ~ 200.3 ~ 0.5-1 ~ 45-

-

3日目 対応鋭角3A-0~0.052.51 ~ 34 ~ 60.2 ~ 0.520 ~ 308 ~ 250.3 ~ 0.6-1 ~ 45-

-

3日目 対応鋭角3A-0~0.0531 ~ 35 ~ 90.3 ~ 0.820 ~ 3010 ~ 400.5 ~ 0.9-1 ~ 45-

-

3日目 対応鋭角3A-0~0.0541 ~ 35 ~ 300.3 ~ 0.820 ~ 3010 ~ 400.6 ~ 1.2-1 ~ 45-

-

3日目 対応鋭角3A-0~0.0551 ~ 35 ~ 350.5 ~ 1.520 ~ 3015 ~ 600.8 ~ 1.5-1 ~ 45-

-

3日目 対応鋭角3A-0~0.0561 ~ 35 ~ 500.5 ~ 1.520 ~ 3015 ~ 601 ~ 1.6-1 ~ 50-

-

3日目 対応鋭角3A-0~0.0581 ~ 35 ~ 500.5 ~ 1.520 ~ 3015 ~ 601.2 ~ 1.6-1 ~ 60-

Loading...

  1. 1

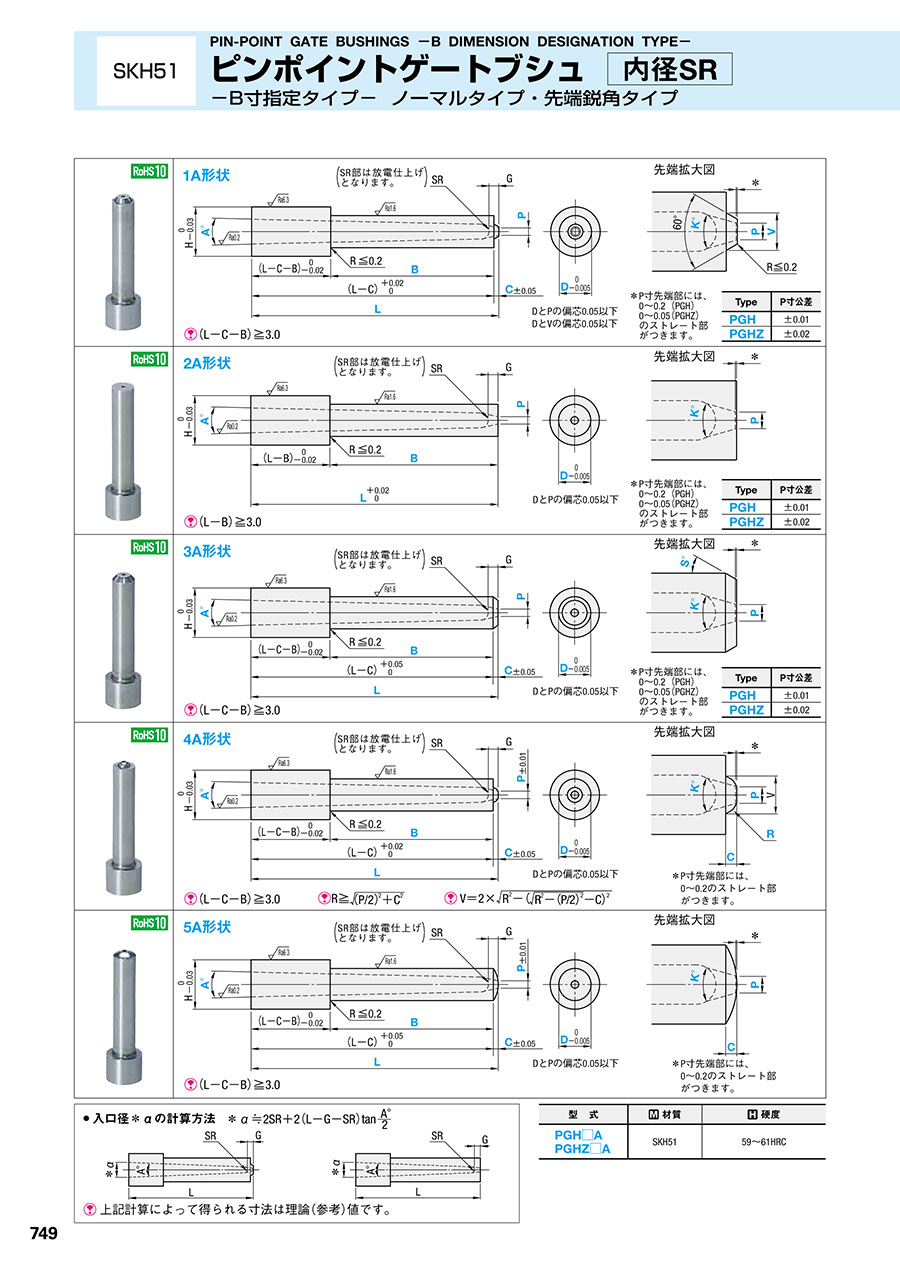

規格表

ピンポイントゲートブシュ -SKH51/内径SR/B寸指定タイプ-:関連画像
HGSR型 式L
0.01mm単位
PB
0.01mm単位
2A形状不要
C
0.1mm単位
1A形状のみ
V
0.1mm単位
3A形状のみ

1°単位
4A形状のみ
[ ! ] R
0.1mm単位
TypeShapeD
30.70.60PGH
(ノーマルタイプ)

PGHZ
(先端鋭角タイプ)
1A

2A


3A


(4A)(*4)

(5A)(*4)
26.0020.000.3 0.4 0.5(*1)120




30
3.005.000.20.41.31.91450.40.8
2
3
41.00.752.58.0025.000.3 0.4 0.5
0.6(*1)
14.006.000.20.51.52.40.61.0
2
3
51.21.00310.0040.000.5 0.6 0.7
0.8
0.9(*2)
15.009.000.30.82.02.90.81.5
25.008.00
35.00 7.00
61.0040.6 0.715.0030.002.53.9
2
35.0020.00
1.250.8 0.9 1.0
1.1 1.2
15.0030.00
2
35.0020.00
81.51.25515.0060.000.8 0.9 1.015.0035.000.51.53.54.91.02.0
25.0030.00
3
1.501.2 1.3
1.4 1.5(*3)
15.0030.00
2
35.0020.00
91.2561.015.0050.004.05.91501.53.0
2
35.0040.00
1.501.2 1.3 1.4
1.5(*3) 1.6(*3)
15.0040.00
2
35.0030.00
111.5081.2 1.3 1.415.0050.004.57.91602.04.0
2
3
2.001.5 1.61
2
3
[ ! ] 4A形状の場合、 R≧ピンポイントゲートブシュ -SKH51/内径SR/B寸指定タイプ-:関連画像
(*1) P0.5(D2)・P0.6(D2.5)はK20°のみ選択可。 (*3) P1.5・P1.6(D5・D6)でK30°の時、Gは1.2になります。
(*2) P0.9(D3)でK30°の時、Gは1.0になります。 (*4) Shapeの( )形状はPGHのみになります。
型 式L¥基準単価 1~4本
Type D1A2A3A4A5A
PGH
(ノーマルタイプ)

PGHZ
(先端鋭角タイプ)
26.0020.0020,18018,76019,05020,20020,200
2.58.0025.0020,18018,76019,05020,20020,200
310.0025.0014,06012,66012,94014,08014,080
25.0140.0014,06013,69013,97015,12015,120
410.0025.0014,44013,03013,31014,46014,460
25.0140.0015,19013,79014,06015,21015,210
515.0025.0013,79012,37012,66013,81013,810
25.0140.0014,44013,03013,31014,46014,460
40.0160.0015,19013,79014,06015,21015,210
615.0025.0013,79012,37012,66013,81013,810
25.0140.0014,44013,03013,31014,46014,460
40.0160.0015,19013,79014,06015,21015,210
815.0025.0013,97012,56012,85013,99013,990
25.0140.0014,73013,31013,60014,75014,750
40.0160.0015,67014,25014,54015,69015,690
■数量スライド価格 (  1円未満切り捨て)
数量区分標準対応個別対応 大口
数 量1~45~1213~1920~5051~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

納期

·PGH

500円/1本
ストークAは3本以上で1明細行あたり一律1,350円

·PGHZ

仕様・概要

ピンポイントゲートブシュ -SKH51/内径SR/B寸指定タイプ-:関連画像

追加工

ピンポイントゲートブシュ -SKH51/内径SR/B寸指定タイプ-:関連画像


基本情報

材質 SKH51 形状 ノーマルタイプ 先端つなぎ形状 SR
D寸法公差 0/-0.005

ピンポイントゲートブシュ -SKH51/内径SR/B寸指定タイプ-のレビュー

この商品のレビューはありません レビューを書く

このカテゴリにはこんな商品もあります!

この商品を見た人は、こんな商品も見ています

技術サポート窓口

プラ型用部品技術窓口
Tel:0120-343-602 / Fax:03-5805-7191
受付時間:8:00~20:00(日曜日・年末年始は除く)
