ブロックコアピン -ストレートタイプ/フランジ付タイプ-

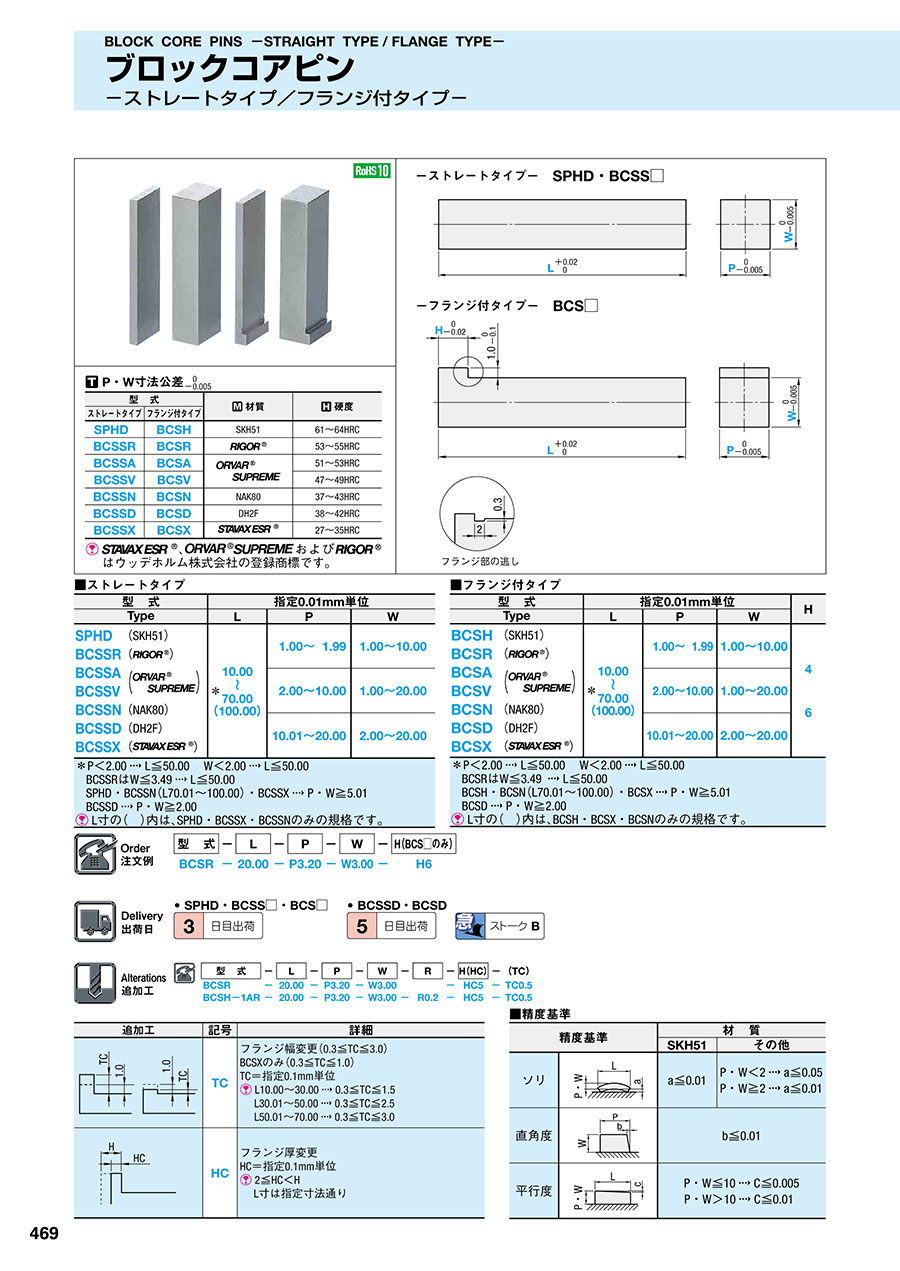

PDFP.591

型番

商品を一つに絞り込むとこちらに型番が表示されます

ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像

ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像
型番
BCSA-[10-70/0.01]-P[1-20/0.01]-W[1-20/0.01]-H[4,​6]
BCSA-[10-70/0.01]-P[1-20/0.01]-W[1-20/0.01]-HC[2-6/0.1]
BCSD-[10-70/0.01]-P[2-20/0.01]-W[2-20/0.01]-H[4,​6]
BCSD-[10-70/0.01]-P[2-20/0.01]-W[2-20/0.01]-HC[2-6/0.1]
BCSH-[10-100/0.01]-P[1-20/0.01]-W[1-20/0.01]-H[4,​6]
BCSH-[10-100/0.01]-P[1-20/0.01]-W[1-20/0.01]-HC[2-6/0.1]
BCSN-[10-100/0.01]-P[1-20/0.01]-W[1-20/0.01]-H[4,​6]
BCSN-[10-100/0.01]-P[1-20/0.01]-W[1-20/0.01]-HC[2-6/0.1]
BCSR-[10-70/0.01]-P[1-20/0.01]-W[1-20/0.01]-H[4,​6]
BCSR-[10-70/0.01]-P[1-20/0.01]-W[1-20/0.01]-HC[2-6/0.1]
BCSSA-[10-70/0.01]-P[1-20/0.01]-W[1-20/0.01]
BCSSD-[10-70/0.01]-P[2-20/0.01]-W[2-20/0.01]
BCSSN-[10-100/0.01]-P[1-20/0.01]-W[1-20/0.01]
BCSSR-[10-70/0.01]-P[1-20/0.01]-W[1-20/0.01]
BCSSV-[10-70/0.01]-P[1-20/0.01]-W[1-20/0.01]
BCSSX-[10-100/0.01]-P[5.01-20/0.01]-W[5.01-20/0.01]
BCSV-[10-70/0.01]-P[1-20/0.01]-W[1-20/0.01]-H[4,​6]
BCSV-[10-70/0.01]-P[1-20/0.01]-W[1-20/0.01]-HC[2-6/0.1]
BCSX-[10-100/0.01]-P[5.01-20/0.01]-W[5.01-20/0.01]-H[4,​6]
BCSX-[10-100/0.01]-P[5.01-20/0.01]-W[5.01-20/0.01]-HC[2-6/0.1]
SPHD-[10-100/0.01]-P[1-20/0.01]-W[1-20/0.01]
型番通常単価スライド値引通常
出荷日
RoHS材質 フランジ有無 F(フランジ位置)
(°)
硬度 W(外形)
(mm)
H(フランジ厚)
(mm)
HC(フランジ厚変更)
(mm)
L(全長)
(mm)
P(外形)
(mm)

-

3日目 対応ORVAR SUPREME051~53HRC1 ~ 204 ~ 6-10 ~ 701 ~ 20

-

3日目 対応ORVAR SUPREME051~53HRC1 ~ 20-2 ~ 610 ~ 701 ~ 20

-

5日目 対応DH2F0-2 ~ 204 ~ 6-10 ~ 702 ~ 20

-

5日目 対応DH2F0-2 ~ 20-2 ~ 610 ~ 702 ~ 20

-

3日目 対応SKH51061~64HRC1 ~ 204 ~ 6-10 ~ 1001 ~ 20

-

3日目 対応SKH51061~64HRC1 ~ 20-2 ~ 610 ~ 1001 ~ 20

-

3日目 対応NAK80037~43HRC1 ~ 204 ~ 6-10 ~ 1001 ~ 20

-

3日目 対応NAK80037~43HRC1 ~ 20-2 ~ 610 ~ 1001 ~ 20

-

3日目 対応RIGOR053~55HRC1 ~ 204 ~ 6-10 ~ 701 ~ 20

-

3日目 対応RIGOR053~55HRC1 ~ 20-2 ~ 610 ~ 701 ~ 20

-

3日目 対応ORVAR SUPREME-51~53HRC1 ~ 20--10 ~ 701 ~ 20

-

5日目 対応DH2F--2 ~ 20--10 ~ 702 ~ 20

-

3日目 対応NAK80-37~43HRC1 ~ 20--10 ~ 1001 ~ 20

-

3日目 対応RIGOR-53~55HRC1 ~ 20--10 ~ 701 ~ 20

-

3日目 対応ORVAR SUPREME-47~49HRC1 ~ 20--10 ~ 701 ~ 20

-

3日目 対応STAVAX ESR-27~35HRC5.01 ~ 20--10 ~ 1005.01 ~ 20

-

3日目 対応ORVAR SUPREME047~49HRC1 ~ 204 ~ 6-10 ~ 701 ~ 20

-

3日目 対応ORVAR SUPREME047~49HRC1 ~ 20-2 ~ 610 ~ 701 ~ 20

-

3日目 対応STAVAX ESR027~35HRC5.01 ~ 204 ~ 6-10 ~ 1005.01 ~ 20

-

3日目 対応STAVAX ESR027~35HRC5.01 ~ 20-2 ~ 610 ~ 1005.01 ~ 20

-

3日目 対応SKH51-61~64HRC1 ~ 20--10 ~ 1001 ~ 20

Loading...

  1. 1

規格表

ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像
■ストレートタイプ
型 式 指定0.01mm単位
Type L P W
SPHD
BCSSX
BCSSR
BCSSV
BCSSA
BCSSN
BCSSD
(SKH51)
(ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像)
(ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像)
(ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像)
(NAK80)
(DH2F)
10.00

70.00
(100.00)
1.00~ 1.99 1.00~10.00
2.00~10.00 1.00~20.00
10.01~20.00 2.00~20.00
*P<2.00 -> L≦50.00 W<2.00 -> L≦50.00
BCSSRはW≦3.49 -> L≦50.00
SPHD・BCSSN(L70.01~100.00)、BCSSX -> P・W≧5.01
BCSSD -> P・W≧2.00
[ ! ] L寸の( )内は、SPHD・BCSSX・BCSSNのみの規格です。
■フランジ付タイプ
型 式 指定0.01mm単位 H
Type L P W
BCSH
BCSX
BCSR
BCSV
BCSA
BCSN
BCSD
(SKH51)
(ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像)
(ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像)
(ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像)
(NAK80)
(DH2F)
10.00

70.00
(100.00)
1.00~ 1.99 1.00~10.00 4

6
2.00~10.00 1.00~20.00
10.01~20.00 2.00~20.00
*P<2.00 -> L≦50.00 W<2.00 -> L≦50.00
BCSRはW≦3.49 -> L≦50.00
BCSH・BCSN(L70.01~100.00)、BCSX -> P・W≧5.01
BCSD -> P・W≧2.00
[ ! ] L寸の( )内は、BCSH・BCSX・BCSNのみの規格です。
ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像
■ストレートタイプ
型 式
W ¥基準単価 1~4本
P
1.00~1.99 2.00~3.00 3.01~5.00 5.01~10.00 10.01~15.00 15.01~20.00
SPHD
(SKH51)


[ ! ] ( )内の価格は
L70.01~100.00に適用
1.00~ 1.99
7,040
7,600
8,100
8,450


2.00~ 3.00
7,600
3,530
3,530
3,730
3,130
3,330
3.01~ 5.00
8,100
3,530
3,530
3,730
3,130
3,330
5.01~10.00
8,450
3,730
3,730
3,070(5,770)
3,460( 6,310)
3,770( 6,970)
10.01~15.00

3,130
3,130
3,460(6,380)
3,630( 7,060)
4,510( 8,910)
15.01~20.00

3,330
3,330
3,770(6,970)
4,510( 8,910)
4,950( 9,390)
BCSSX
(ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像)
[ ! ] ( )内の価格は
L70.01~100.00に適用
5.01~10.00



6,740(7,930)
7,000( 8,190)
8,150( 9,350)
10.01~15.00



7,000(8,190)
9,110(10,300)
9,540(10,730)
15.01~20.00



8,150(9,350)
9,540(10,730)
9,810(11,000)
BCSSR
(ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像)
1.00~ 1.99
7,740
8,360
8,910
9,290


2.00~ 3.00
8,360
4,740
4,970
4,220
4,760
3,600
3.01~ 5.00
8,910
4,970
3,480
3,200
3,410
3,600
5.01~10.00
9,290
4,220
3,200
2,970
3,230
3,780
10.01~15.00

4,760
3,410
3,230
3,840
4,140
15.01~20.00

3,600
3,600
3,780
4,140
4,340
BCSSV
BCSSA
(ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像)
1.00~ 1.99
8,150
8,800
9,360
9,780


2.00~ 3.00
8,800
4,990
4,920
4,200
4,450
4,230
3.01~ 5.00
9,360
4,920
3,700
3,610
3,840
4,230
5.01~10.00
9,780
4,200
3,610
3,350
3,630
4,390
10.01~15.00

4,450
3,840
3,630
4,140
4,490
15.01~20.00

4,230
4,230
4,390
4,490
4,880
BCSSN
(NAK80)
[ ! ] ( )内の価格は
L70.01~100.00に適用
1.00~ 1.99
7,740
8,350
8,890
9,280


2.00~ 3.00
8,350
4,660
4,660
3,410
3,470
3,120
3.01~ 5.00
8,890
4,660
3,470
3,410
3,060
3,120
5.01~10.00
9,280
3,410
2,970
2,820(5,190)
3,000(5,420)
3,410(6,110)
10.01~15.00

3,470
3,060
3,000(5,420)
3,580(6,820)
3,670(7,100)
15.01~20.00

3,120
3,120
2,970(5,060)
3,670(7,100)
3,920(7,280)
BCSSD
(DH2F)
2.00~ 3.00

5,240
5,240
3,830
3,720
3,460
3.01~ 5.00

5,240
3,900
3,340
3,290
3,360
5.01~10.00

3,830
3,340
3,170
3,220
3,660
10.01~15.00

3,720
3,290
3,220
3,850
3,940
15.01~20.00

3,350
3,360
3,670
3,940
4,200
[ ! ]ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像及びブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像はウッデホルム株式会社の登録商標です。
■フランジ付タイプ
型 式 W ¥基準単価 1~4本
P
1.00~1.99 2.00~3.00 3.01~5.00 5.01~10.00 10.01~15.00 15.01~20.00
BCSH
(SKH51)

[ ! ] ( )内の価格は
L70.01~100.00に適用
1.00~ 1.99 7,780 8,410 8,970 9,360
2.00~ 3.00 8,410 4,500 4,500 4,720 3,780 4,000
3.01~ 5.00 8,970 4,500 4,500 4,720 3,780 4,000
5.01~10.00 9,360 4,720 4,720 3,640( 7,130) 4,010( 7,700) 4,420( 8,510)
10.01~15.00 3,780 3,780 4,010( 7,700) 4,280( 8,670) 5,110(10,510)
15.01~20.00 4,000 4,000 4,420( 8,510) 5,110(10,510) 5,480(10,820)
BCSX
(ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像)
[ ! ] ( )内の価格は
L70.01~100.00に適用
5.01~10.00 9,430(10,200) 9,450(10,230) 11,090(11,870)
10.01~15.00 9,450(10,230) 11,450(12,230) 13,100(13,880)
15.01~20.00 11,090(11,870) 13,100(13,880) 14,230(15,010)
BCSR
(ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像)
1.00~ 1.99 8,980 9,690 10,320 10,770
2.00~ 3.00 9,690 5,890 6,000 6,270 6,830 4,890
3.01~ 5.00 10,320 6,000 4,650 4,560 4,690 4,890
5.01~10.00 10,770 6,270 4,560 4,340 4,730 5,490
10.01~15.00 6,830 4,690 4,730 5,460 5,820
15.01~20.00 4,890 4,890 5,490 5,820 6,260
BCSV
BCSA
(ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像)
1.00~ 1.99 9,460 10,220 10,880 11,350
2.00~ 3.00 10,220 6,160 5,890 6,150 6,400 5,570
3.01~ 5.00 10,880 5,890 4,810 4,900 5,150 5,570
5.01~10.00 11,350 6,150 4,900 4,700 4,990 5,830
10.01~15.00 6,400 5,150 4,990 5,590 6,160
15.01~20.00 5,570 5,570 5,830 6,160 7,670
BCSN
(NAK80)
[ ! ] ( )内の価格は
L70.01~100.00に適用
1.00~ 1.99 8,380 9,050 9,630 10,050
2.00~ 3.00 9,050 5,100 5,100 4,940 4,960 4,110
3.01~ 5.00 9,630 5,100 4,140 3,860 3,950 4,110
5.01~10.00 10,050 4,940 3,860 3,620(6,810) 3,700(6,820) 4,280( 7,910)
10.01~15.00 4,960 3,950 3,700(6,820) 4,200(8,170) 4,690( 9,260)
15.01~20.00 4,110 4,110 4,280(7,910) 4,690(9,260) 5,280(10,010)
BCSD
(DH2F)
2.00~ 3.00 5,820 5,820 5,630 5,410 4,620
3.01~ 5.00 5,820 4,720 4,400 4,300 4,480
5.01~10.00 5,630 4,400 4,130 4,030 4,650
10.01~15.00 5,410 4,300 4,030 4,570 5,110
15.01~20.00 4,480 4,480 4,650 5,110 5,750
■数量スライド価格 [ ! ] 1円未満切り捨て)
数 量1~45~1920~2930~50
値引率基準単価5%10%15%
[ ! ] 表示数量超えは価格・出荷日お見積り

納期

·SPHD·BCSS□·BCS□


·BCSSD·BCSD

500円/1本
ストークBは3本以上で1明細行あたり一律1,350円

追加工

ブロックコアピン -ストレートタイプ/フランジ付タイプ-:関連画像


基本情報

先端形状 先端加工無し 角R位置 角R無し 刻印文字数 刻印文字無し
