スポット冷却パイプ

通常単価(税別): 1,730円～3,520円

税込単価: 1,903円～3,872円

通常出荷日：在庫品1日目当日出荷可能

スポット冷却パイプです。固定式、回転式の2つから選択可能です。

44.0

よく一緒に見られています

ミスミ

冷却パイプ -細目ネジタイプ-

通常価格(税別)： 410円 (税込価格：451円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

冷却パイプ -テーパネジタイプ・平行ネジタイプ-

通常価格(税別)： 500円 (税込価格：550円)

通常出荷日：在庫品1日目

構成部品
セット品
材質
黄銅
締結方法
テーパネジ
取付位置
型外

無料3D-CADライブラリー申し込み受付中

未確定 11 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

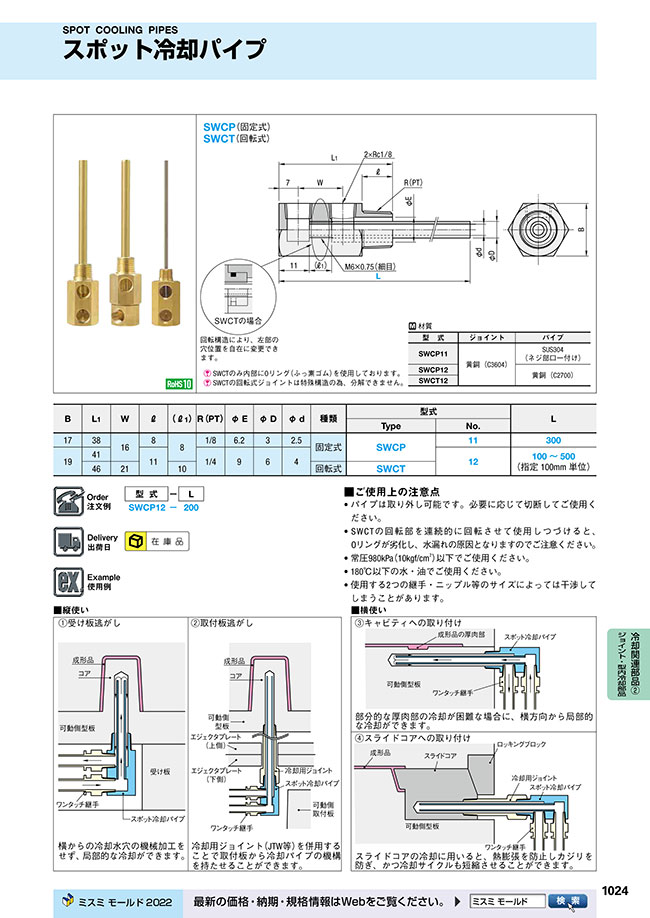

外形図・製品仕様

SWCTのみ内部にOリング（ふっ素ゴム）を使用しております。
SWCTの回転式ジョイントは特殊構造の為、分解できません。

材質

型式	ジョイント	パイプ
SWCP11	黄銅（C3604）	SUS304 （ネジ部口一付け）
SWCP12		黄銅（C2700）
SWCT12		黄銅（C2700）

規格表

B	L₁	W	ℓ	（ℓ₁）	R（PT）	φE	φD	φd	種類	型式		L
B	L₁	W	ℓ	（ℓ₁）	R（PT）	φE	φD	φd	種類	Type	No.	L
17	38	16	8	8	1/8	6.2	3	2.5	固定式	SWCP	11	300
19	41	16	11	8	1/4	9	6	4	固定式	SWCP	12	100～500 （指定100mm単位）
19	46	21	11	10	1/4	9	6	4	回転式	SWCT	12	100～500 （指定100mm単位）
