精級小径・薄肉段付エジェクタスリーブ -SKH51/同軸度◎0.01/片肉厚0.3mm~/S寸ロング/保持径D固定,指定タイプ-

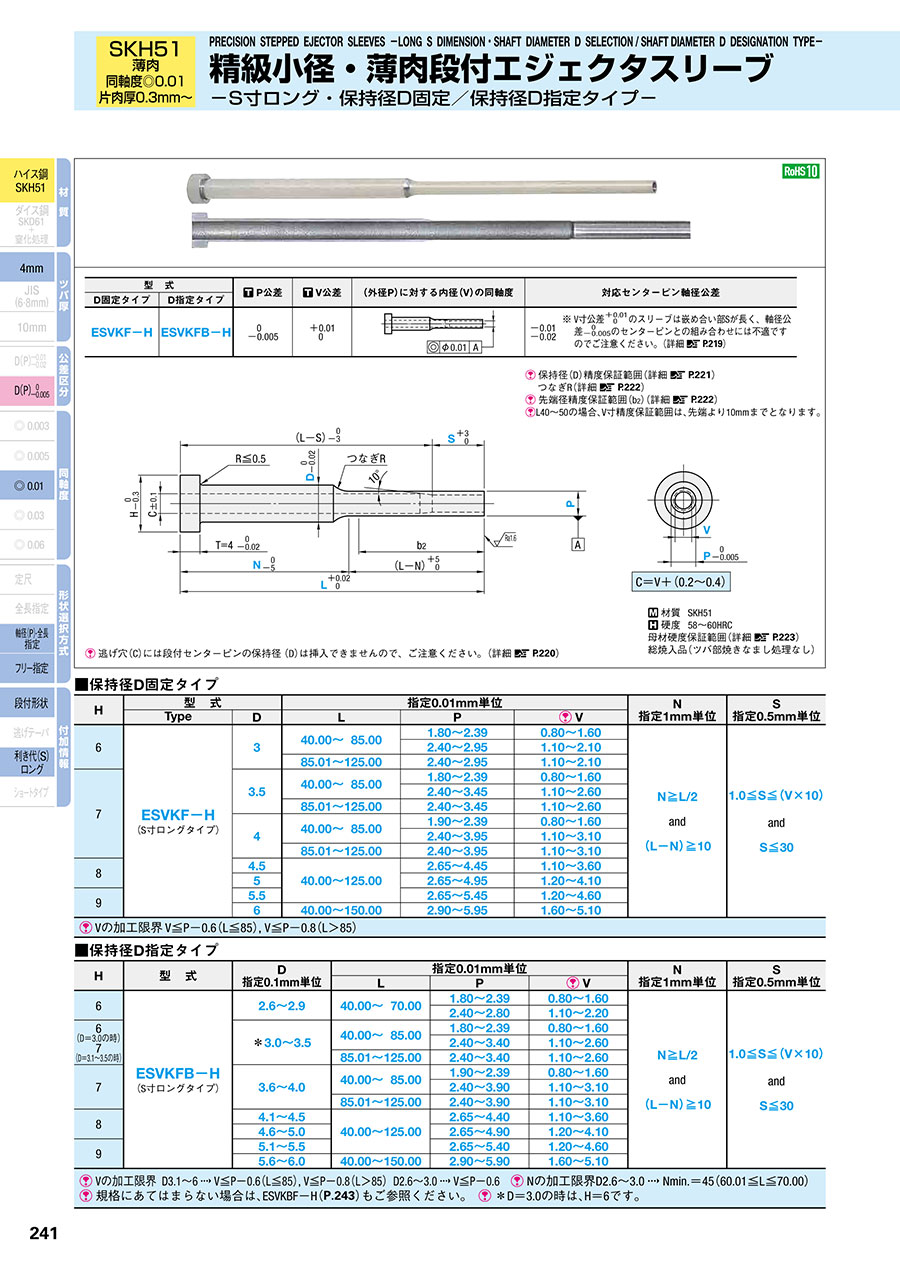

PDFP.299

型番

商品を一つに絞り込むとこちらに型番が表示されます


材質 SKH51
硬度 58~60HRC


精級小径・薄肉段付エジェクタスリーブ -SKH51/片肉厚0.3mm/S寸ロングタイプ-:関連画像

型 式 P公差 V公差 (外径P)に対する内径(V)の
同軸度
対応センターピン軸径公差
D固定タイプ D指定タイプ
ESVKF-H ESVKFB-H 0
-0.005
+0.01
0
精級小径・薄肉段付エジェクタスリーブ -SKH51/片肉厚0.3mm/S寸ロングタイプ-:関連画像 -0.01
-0.02
※ V寸公差のスリーブは嵌め合い部Sが長く、軸径公差のセンターピンとの組合わせには不適ですのでご注意ください。(詳細 こちら)

母材硬度保証範囲(詳細 こちら
総焼入品(ツバ部焼きなまし処理なし)
保持径(D)精度保証範囲(詳細 こちら)つなぎR(詳細 こちら
先端径精度保証範囲(b2)(詳細 こちら
L40~50の場合、V寸精度保証範囲は、先端より10mmまでとなります。
逃げ穴(C)には段付センターピンの保持径 (D)は挿入できませんので、ご注意ください。(詳細 こちら
型番
ESVKF-H3-[40-125/0.01]-P[1.8-2.95/0.01]-V[0.8-2.1/0.01]-N[20-115/1]-S[1-21/0.5]
ESVKF-H3.5-[40-125/0.01]-P[1.8-3.45/0.01]-V[0.8-2.2/0.01]-N[20-115/1]-S[1-26/0.5]
ESVKF-H3.5-[40-125/0.01]-P[1.8-3.45/0.01]-V[2.21-2.6/0.01]-N[20-115/1]-S[1-26/0.5]
ESVKF-H4-[40-125/0.01]-P[1.9-3.95/0.01]-V[0.8-2.2/0.01]-N[20-115/1]-S[1-30/0.5]
ESVKF-H4-[40-125/0.01]-P[1.9-3.95/0.01]-V[2.21-3.1/0.01]-N[20-115/1]-S[1-30/0.5]
ESVKF-H4.5-[40-125/0.01]-P[2.65-4.45/0.01]-V[1.1-2.2/0.01]-N[20-115/1]-S[1-30/0.5]
ESVKF-H4.5-[40-125/0.01]-P[2.65-4.45/0.01]-V[2.21-3.6/0.01]-N[20-115/1]-S[1-30/0.5]
ESVKF-H5-[40-125/0.01]-P[2.65-4.95/0.01]-V[1.2-2.2/0.01]-N[20-115/1]-S[1-30/0.5]
ESVKF-H5-[40-125/0.01]-P[2.65-4.95/0.01]-V[2.21-4.1/0.01]-N[20-115/1]-S[1-30/0.5]
ESVKF-H5.5-[40-125/0.01]-P[2.65-5.45/0.01]-V[1.2-2.2/0.01]-N[20-115/1]-S[1-30/0.5]
ESVKF-H5.5-[40-125/0.01]-P[2.65-5.45/0.01]-V[2.21-4.6/0.01]-N[20-115/1]-S[1-30/0.5]
ESVKF-H6-[40-150/0.01]-P[2.9-5.95/0.01]-V[1.6-2.2/0.01]-N[20-140/1]-S[1-30/0.5]
ESVKF-H6-[40-150/0.01]-P[2.9-5.95/0.01]-V[2.21-5.1/0.01]-N[20-140/1]-S[1-30/0.5]
型番通常単価最小発注数量スライド値引通常
出荷日
RoHSD(軸径)
(mm)
P(先端径)
(mm)
V(穴径)
(mm)
L(全長)
(mm)
S(V穴径長さ)
(mm)
N
(mm)

-

1個 3日目 対応31.8 ~ 2.950.8 ~ 2.140 ~ 1251 ~ 2120 ~ 115

-

1個 3日目 対応3.51.8 ~ 3.450.8 ~ 2.240 ~ 1251 ~ 2620 ~ 115

-

1個 3日目 対応3.51.8 ~ 3.452.21 ~ 2.640 ~ 1251 ~ 2620 ~ 115

-

1個 3日目 対応41.9 ~ 3.950.8 ~ 2.240 ~ 1251 ~ 3020 ~ 115

-

1個 3日目 対応41.9 ~ 3.952.21 ~ 3.140 ~ 1251 ~ 3020 ~ 115

-

1個 3日目 対応4.52.65 ~ 4.451.1 ~ 2.240 ~ 1251 ~ 3020 ~ 115

-

1個 3日目 対応4.52.65 ~ 4.452.21 ~ 3.640 ~ 1251 ~ 3020 ~ 115

-

1個 3日目 対応52.65 ~ 4.951.2 ~ 2.240 ~ 1251 ~ 3020 ~ 115

-

1個 3日目 対応52.65 ~ 4.952.21 ~ 4.140 ~ 1251 ~ 3020 ~ 115

-

1個 3日目 対応5.52.65 ~ 5.451.2 ~ 2.240 ~ 1251 ~ 3020 ~ 115

-

1個 3日目 対応5.52.65 ~ 5.452.21 ~ 4.640 ~ 1251 ~ 3020 ~ 115

-

1個 3日目 対応62.9 ~ 5.951.6 ~ 2.240 ~ 1501 ~ 3020 ~ 140

-

1個 3日目 対応62.9 ~ 5.952.21 ~ 5.140 ~ 1501 ~ 3020 ~ 140

Loading...

  1. 1

規格表

精級小径・薄肉段付エジェクタスリーブ -SKH51/片肉厚0.3mm/S寸ロングタイプ-:関連画像
・規格表
■保持径D固定タイプ
H型 式指定0.01mm単位N
指定1mm単位
S
指定0.5mm単位
TypeDLPV
6ESVKFH
(S寸ロングタイプ)
340.00 85.001.802.390.801.60N≧L/2

and

(LN)≧10
1.0≦S≦(V×10)

and

S≦30
2.402.951.102.10
85.01125.002.402.951.102.10
73.540.00 85.001.802.390.801.60
2.403.451.102.60
85.01125.002.403.451.102.60
440.00 85.001.902.390.801.60
2.403.951.103.10
85.01125.002.403.951.103.10
84.540.00125.002.654.451.103.60
52.654.951.204.10
95.52.655.451.204.60
640.00150.002.905.951.605.10
Vの加工限界 V≦P-0.6(L≦85),V≦P-0.8(L>85)

■保持径D指定タイプ
H型 式D
指定0.1mm単位
指定0.01mm単位N
指定1mm単位
S
指定0.5mm単位
LPV
6ESVKFB-H
(S寸ロングタイプ)
2.62.940.00 70.001.802.390.801.60N≧L/2

and

(LN)≧10
1.0≦S≦(V×10)

and

S≦30
2.402.801.102.20
6
(D=3.0の時)
7
(D=3.1~3.5の時)
*3.03.540.00 85.001.802.390.801.60
2.403.401.102.60
85.01125.002.403.401.102.60
73.64.040.00 85.001.902.390.801.60
2.403.901.103.10
85.01125.002.403.901.103.10
84.14.540.00125.002.654.401.103.60
4.65.02.654.901.204.10
95.15.52.655.401.204.60
5.66.040.00150.002.905.901.605.10
Vの加工限界 D3.1~6→V≦P-0.6(L≦85),V≦P-0.8(L>85) D2.6~3.0→V≦P-0.6 Nの加工限界D2.6~3.0→Nmin.=45(60.01≦L≦70.00)
規格にあてはまらない場合は、ESVKBF-H( こちら)もご参照ください。 *D=3.0の時は、H=6になります。


■D固定タイプ
型 式¥基準単価 1~4本
TypeDL40.0085.00L85.01125.00 L125.01150.00
ESVKFH 39,68010,750
3.5
4
4.5
5
5.5
613,080

■D指定タイプ
型 式¥基準単価 1~4本
TypeDL40.0085.00L85.01125.00 L125.01150.00
ESVKFBH 2.62.99,990
3.03.511,350
3.64.0
4.14.5
4.65.0
5.15.5
5.66.013,750

■数量スライド価格 (1円未満切り捨て)
数 量1~45~1213~1920~50表示数量超えは
価格・出荷日お見積り
値引率基準単価5%10%15%

納期

●ツバ厚4mmタイプV≦2.2

1,500円/1本
ストークAは3本以上で1明細行あたり一律4,050円
5本以上はストークA未対応

●ツバ厚4mmタイプV≧2.21

仕様・概要

■特長
精級・薄肉段付エジェクタスリーブESVKF-H・ESVKFB-Hについて
①嵌め合い部(S)を最大V×10まで長くとることができます。
②S寸法を長くとるために精密ワイヤーカットによる加工を採用しました。
③ワイヤーカット加工によって発生する内径の軟化層は、磨き処理にて除去しています。(V寸公差は磨き処理後の公差です。)
④高精度(同軸度0.01・V寸公差)のエジェクタスリーブで、かつ片肉厚0.3mmから指定できます。(加工限界にご注意ください。)

■ご使用にあたっての注意
精級エジェクタガイドピン( こちら~)&ブシュ( こちら~)を使用する等、センターピンの摺動を保護する構造を採用してください。

使用例

精密ギヤ等、成形品の突出し部の幅が狭い場合にお使いください。
精級小径・薄肉段付エジェクタスリーブ -SKH51/片肉厚0.3mm/S寸ロングタイプ-:関連画像

追加工

追加工価格も数量スライド適用 こちら
精級小径・薄肉段付エジェクタスリーブ -SKH51/片肉厚0.3mm/S寸ロングタイプ-:関連画像
追加工詳細 こちら



基本情報

商品構成 スリーブ単体 材質 SKH51 表面処理 なし
ツバ厚 4mm(T4) 同軸度 ◎0.01 内径公差 +0.01/0
逃げテーパ有無 軸径公差 -0.01/-0.02
