金型デートマークセット（PL面交換・外周テーパタイプ）

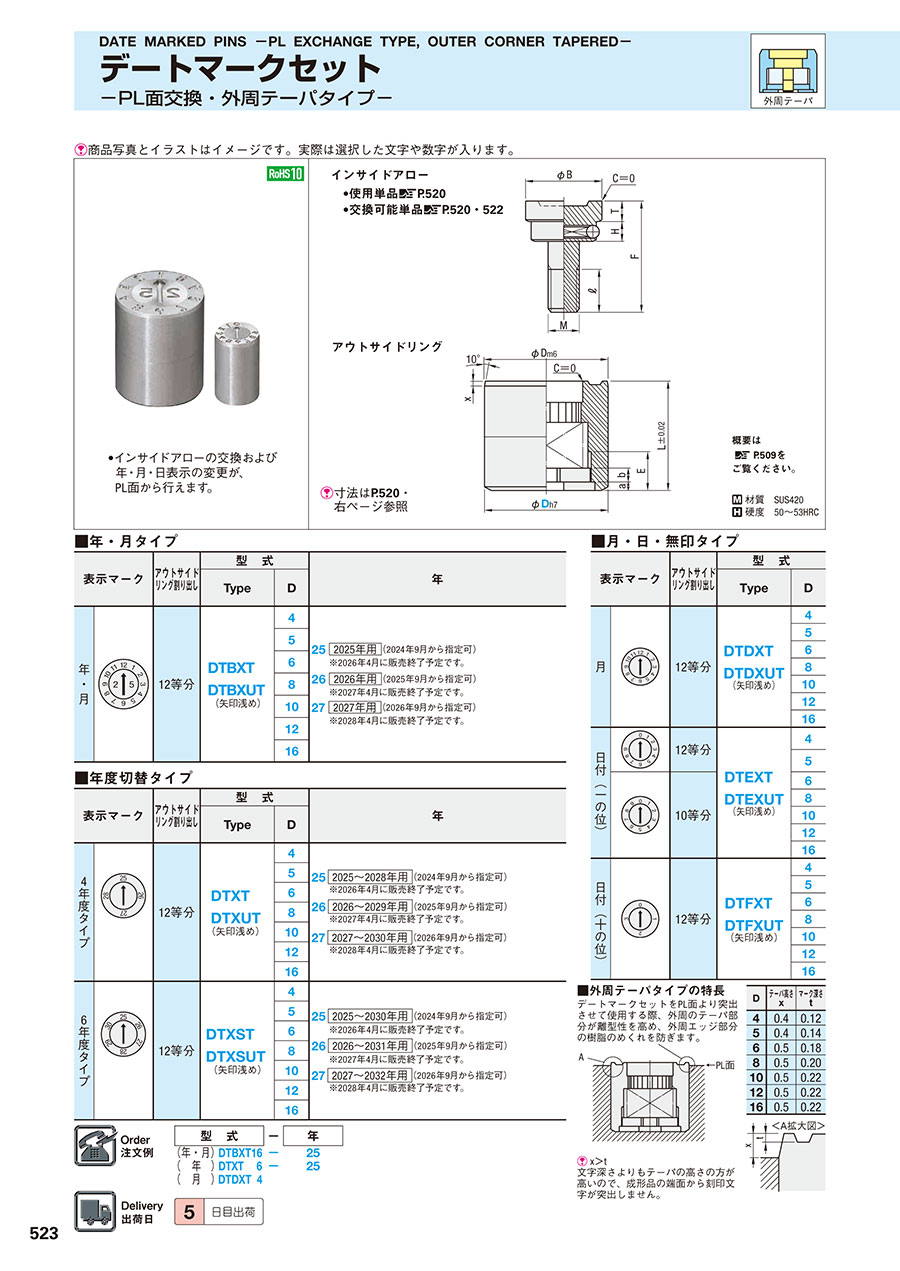

カタログ |P.523

通常単価(税別): 9,110円～12,560円

税込単価: 10,021円～13,816円

通常出荷日：5日目

PL面交換・外周テーパタイプの金型デートマークセットとなります。

44.0

【出荷日変更】本商品は2019年9月1日より受注製作品（実働5日目出荷）となります。

よく一緒に見られています

ミスミ

PL面交換タイプ用インサイドアロー

通常価格(税別)： 2,970円 (税込価格：3,267円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

PL面交換タイプ用アウトサイドリング（外周テーパタイプ）

通常価格(税別)： 6,140円 (税込価格：6,754円)

通常出荷日：在庫品1日目

未確定：候補が84型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

•インサイドアローの交換および年・月・日表示の変更が、PL面から行えます。

•使用単品 P.520
•交換可能単品 P.520・ 522

寸法は P.520・右ページ参照

概要は P.509をご覧ください。

材質 SUS420
硬度 50～53HRC

規格表

■年・月タイプ

表示マーク	アウトサイドリング割り出し	型式		年
表示マーク	アウトサイドリング割り出し	Type	D	年
年・月	12等分	DTBXT DTBXUT （矢印浅め）	4	25 2025年用 ※ 2025年11月以降は生産調整の為、5日目出荷となります。 2026年4月に販売終了予定です。 26 2026年用（2025年9月から指定可） ※ 2026年11月以降は生産調整の為、5日目出荷となります。 2027年4月に販売終了予定です。 27 2027年用（2026年9月から指定可） ※ 2027年11月以降は生産調整の為、5日目出荷となります。 2028年4月に販売終了予定です。
			5
			6
			8
			10
			12
			16

■年度切替タイプ

表示マーク	アウトサイドリング割り出し	型式		年
表示マーク	アウトサイドリング割り出し	Type	D	年
4年度タイプ	12等分	DTXT DTXUT （矢印浅め）	4	25 2025年用 ※ 2025年11月以降は生産調整の為、5日目出荷となります。 2026年4月に販売終了予定です。 26 2026年用（2025年9月から指定可） ※ 2026年11月以降は生産調整の為、5日目出荷となります。 2027年4月に販売終了予定です。 27 2027年用（2026年9月から指定可） ※ 2027年11月以降は生産調整の為、5日目出荷となります。 2028年4月に販売終了予定です。
			5
			6
			8
			10
			12
			16
6年度タイプ	12等分	DTXST DTXSUT （矢印浅め）	4	25 2025年用 ※ 2025年11月以降は生産調整の為、5日目出荷となります。 2026年4月に販売終了予定です。 26 2026年用（2025年9月から指定可） ※ 2026年11月以降は生産調整の為、5日目出荷となります。 2027年4月に販売終了予定です。 27 2027年用（2026年9月から指定可） ※ 2027年11月以降は生産調整の為、5日目出荷となります。 2028年4月に販売終了予定です。
			5
			6
			8
			10
			12
			16

■月・日・無印タイプ

表示マーク	アウトサイドリング割り出し	型式
表示マーク	アウトサイドリング割り出し	Type	D
月	12等分	DTDXT DTDXUT （矢印浅め）	4
			5
			6
			8
			10
			12
			16
日付（一の位）	12等分	DTEXT DTEXUT （矢印浅め）	4
	12等分		5
	10等分		6
			8
			10
			12
			16
日付（十の位）	12等分	DTFXT DTFXUT （矢印浅め）	4
			5
			6
			8
			10
			12
			16

■外周テーパタイプの特長
デートマークセットをPL面より突出させて使用する際、外周のテーパ部分が離型性を高め、外周エッジ部分の樹脂のめくれを防ぎます。

金型デートマークセット（PL面交換・外周テーパタイプ）

x＞t
文字深さよりもテーパの高さの方が高いので、成形品の端面から刻印文字が突出しません。

D	テーパ高さ x	マーク深さ t
4	0.4	0.12
5	0.4	0.14
6	0.5	0.18
8	0.5	0.20
10	0.5	0.22
12	0.5	0.22
16	0.5	0.22

注文例

出荷日

型番リスト

表示件数

型番

矢印深さ

仕様

表示マーク

D(外径)

(mm)

年

(年)

RoHS?

最小発注数量

通常	年・月タイプ	年・月	4	26	10	1個
通常	年・月タイプ	年・月	5	26	10	1個
通常	年・月タイプ	年・月	6	26	10	1個
通常	年・月タイプ	年・月	8	26	10	1個
通常	年・月タイプ	年・月	10	26	10	1個
通常	年・月タイプ	年・月	12	26	10	1個
通常	年・月タイプ	年・月	16	26	10	1個
浅め	年・月タイプ	年・月	4	26	10	1個
浅め	年・月タイプ	年・月	5	26	10	1個
浅め	年・月タイプ	年・月	6	26	10	1個
浅め	年・月タイプ	年・月	8	26	10	1個
浅め	年・月タイプ	年・月	10	26	10	1個
浅め	年・月タイプ	年・月	12	26	10	1個
浅め	年・月タイプ	年・月	16	26	10	1個
通常	月・日・無印タイプ	月	4	-	10	1個
通常	月・日・無印タイプ	月	5	-	10	1個
通常	月・日・無印タイプ	月	6	-	10	1個
通常	月・日・無印タイプ	月	8	-	10	1個
通常	月・日・無印タイプ	月	10	-	10	1個
通常	月・日・無印タイプ	月	12	-	10	1個
通常	月・日・無印タイプ	月	16	-	10	1個
浅め	月・日・無印タイプ	月	4	-	10	1個
浅め	月・日・無印タイプ	月	5	-	10	1個
浅め	月・日・無印タイプ	月	6	-	10	1個
浅め	月・日・無印タイプ	月	8	-	10	1個
浅め	月・日・無印タイプ	月	10	-	10	1個
浅め	月・日・無印タイプ	月	12	-	10	1個
浅め	月・日・無印タイプ	月	16	-	10	1個
通常	月・日・無印タイプ	日付(一の位)	4	-	10	1個
通常	月・日・無印タイプ	日付(一の位)	5	-	10	1個
通常	月・日・無印タイプ	日付(一の位)	6	-	10	1個
通常	月・日・無印タイプ	日付(一の位)	8	-	10	1個
通常	月・日・無印タイプ	日付(一の位)	10	-	10	1個
通常	月・日・無印タイプ	日付(一の位)	12	-	10	1個
通常	月・日・無印タイプ	日付(一の位)	16	-	10	1個
浅め	月・日・無印タイプ	日付(一の位)	4	-	10	1個
浅め	月・日・無印タイプ	日付(一の位)	5	-	10	1個
浅め	月・日・無印タイプ	日付(一の位)	6	-	10	1個
浅め	月・日・無印タイプ	日付(一の位)	8	-	10	1個
浅め	月・日・無印タイプ	日付(一の位)	10	-	10	1個
浅め	月・日・無印タイプ	日付(一の位)	12	-	10	1個
浅め	月・日・無印タイプ	日付(一の位)	16	-	10	1個
通常	月・日・無印タイプ	日付(十の位)	4	-	10	1個
通常	月・日・無印タイプ	日付(十の位)	5	-	10	1個
通常	月・日・無印タイプ	日付(十の位)	6	-	10	1個
通常	月・日・無印タイプ	日付(十の位)	8	-	10	1個
通常	月・日・無印タイプ	日付(十の位)	10	-	10	1個
通常	月・日・無印タイプ	日付(十の位)	12	-	10	1個
通常	月・日・無印タイプ	日付(十の位)	16	-	10	1個
浅め	月・日・無印タイプ	日付(十の位)	4	-	10	1個
浅め	月・日・無印タイプ	日付(十の位)	5	-	10	1個
浅め	月・日・無印タイプ	日付(十の位)	6	-	10	1個
浅め	月・日・無印タイプ	日付(十の位)	8	-	10	1個
浅め	月・日・無印タイプ	日付(十の位)	10	-	10	1個
浅め	月・日・無印タイプ	日付(十の位)	12	-	10	1個
浅め	月・日・無印タイプ	日付(十の位)	16	-	10	1個
通常	年度切り替えタイプ	年(6年)	4	26	10	1個
通常	年度切り替えタイプ	年(6年)	5	26	10	1個
通常	年度切り替えタイプ	年(6年)	6	26	10	1個
通常	年度切り替えタイプ	年(6年)	8	26	10	1個

通常単価(税別) (税込単価)	通常出荷日

11,370円 ( 12,507円 )	5日目
10,860円 ( 11,946円 )	5日目
9,740円 ( 10,714円 )	5日目
9,920円 ( 10,912円 )	5日目
10,190円 ( 11,209円 )	5日目
10,550円 ( 11,605円 )	5日目
11,990円 ( 13,189円 )	5日目
11,760円 ( 12,936円 )	5日目
11,230円 ( 12,353円 )	5日目
10,190円 ( 11,209円 )	5日目
10,340円 ( 11,374円 )	5日目
10,640円 ( 11,704円 )	5日目
11,060円 ( 12,166円 )	5日目
12,560円 ( 13,816円 )	5日目
10,810円 ( 11,891円 )	5日目
10,330円 ( 11,363円 )	5日目
9,290円 ( 10,219円 )	5日目
9,470円 ( 10,417円 )	5日目
9,740円 ( 10,714円 )	5日目
10,100円 ( 11,110円 )	5日目
11,450円 ( 12,595円 )	5日目
11,160円 ( 12,276円 )	5日目
10,630円 ( 11,693円 )	5日目
9,740円 ( 10,714円 )	5日目
9,890円 ( 10,879円 )	5日目
10,190円 ( 11,209円 )	5日目
10,560円 ( 11,616円 )	5日目
11,960円 ( 13,156円 )	5日目
10,810円 ( 11,891円 )	5日目
10,330円 ( 11,363円 )	5日目
9,560円 ( 10,516円 )	5日目
9,740円 ( 10,714円 )	5日目
10,010円 ( 11,011円 )	5日目
10,550円 ( 11,605円 )	5日目
11,990円 ( 13,189円 )	5日目
11,160円 ( 12,276円 )	5日目
10,630円 ( 11,693円 )	5日目
10,010円 ( 11,011円 )	5日目
10,160円 ( 11,176円 )	5日目
10,460円 ( 11,506円 )	5日目
11,010円 ( 12,111円 )	5日目
12,500円 ( 13,750円 )	5日目
10,250円 ( 11,275円 )	5日目
9,800円 ( 10,780円 )	5日目
9,110円 ( 10,021円 )	5日目
9,290円 ( 10,219円 )	5日目
9,470円 ( 10,417円 )	5日目
10,010円 ( 11,011円 )	5日目
11,360円 ( 12,496円 )	5日目
10,600円 ( 11,660円 )	5日目
10,100円 ( 11,110円 )	5日目
9,560円 ( 10,516円 )	5日目
9,710円 ( 10,681円 )	5日目
9,920円 ( 10,912円 )	5日目
10,470円 ( 11,517円 )	5日目
11,870円 ( 13,057円 )	5日目
10,550円 ( 11,605円 )	5日目
10,080円 ( 11,088円 )	5日目
9,340円 ( 10,274円 )	5日目
9,270円 ( 10,197円 )	5日目

基本情報

基本情報

PL面交換・外周テーパタイプの金型デートマークセットとなります。

ご注意

【出荷日変更】本商品は2019年9月1日より受注製作品（実働5日目出荷）となります。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

金型デートマークセット（PL面交換・外周テーパタイプ）のレビュー

4平均満足度：4.03件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

プラスチック金型に使用

満足度：4.02021/10/01

プラスチック金型に使用しています。金型を分解しなくても交換・変更ができるので便利です。品質も良いと思います。

0人が参考にしています。

交換

満足度：4.02021/04/30

pl面より交換可能なので非常に便利でメンテ時など助かります　

0人が参考にしています。

デ−ト

満足度：4.02019/07/03

いつもお世話になりますいつもよく利用しております問題なく使用できております

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Q金型デートマークセットを使用していると、回りにくくなる時があります。何か対策はありますか？

アウトサイドリングとインサイドアローのクリアランス（隙間）はdH7、dh7となっています。その隙間に、カス、タール等が溜まってきて、動きが悪くなる場合があります。半年に1回定期的に掃除することをお勧めします。

Q湯流れの向きにインサイドアローの矢印の向きが沿っていないと湯あたりの力でインサイド側が回ってしまう。矢印の向きに関係なく回転を防止する様な対策はありますか？

インサイドアローの窪みに液体が過剰に溜まることが要因と想定されますので、各製品の矢印浅めタイプをお試しください。例：DTBXT　→　DTBXUT

この商品を見た人は、こんな商品も見ています

	今見ている商品金型デートマークセット（PL面交換・外周テーパタイプ）	金型デートマークセット（PL面交換タイプ）	PL面交換タイプ用アウトサイドリング（外周テーパタイプ）	PL面交換タイプ用アウトサイドリング	PL面交換タイプ用インサイドアロー	凸文字タイプ金型デートマークセット（PL面交換タイプ）
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	9,110円-	-	-	-	-	4,700円 -
通常出荷日	5日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	5日目
構成部品	インサイドアロー+アウトサイドリング	インサイドアロー+アウトサイドリング	アウトサイドリングのみ	アウトサイドリングのみ	インサイドアローのみ	-
アウトサイドリング外周テーパ有無	有	無	有	無	無	無
文字タイプ	凹文字	凹文字	凹文字	凹文字	凹文字	凸文字
取付方式	圧入式	圧入式	圧入式	圧入式	圧入式	圧入式
インサイドアロー交換方式	PL面交換タイプ	PL面交換タイプ	-	-	PL面交換タイプ	-
