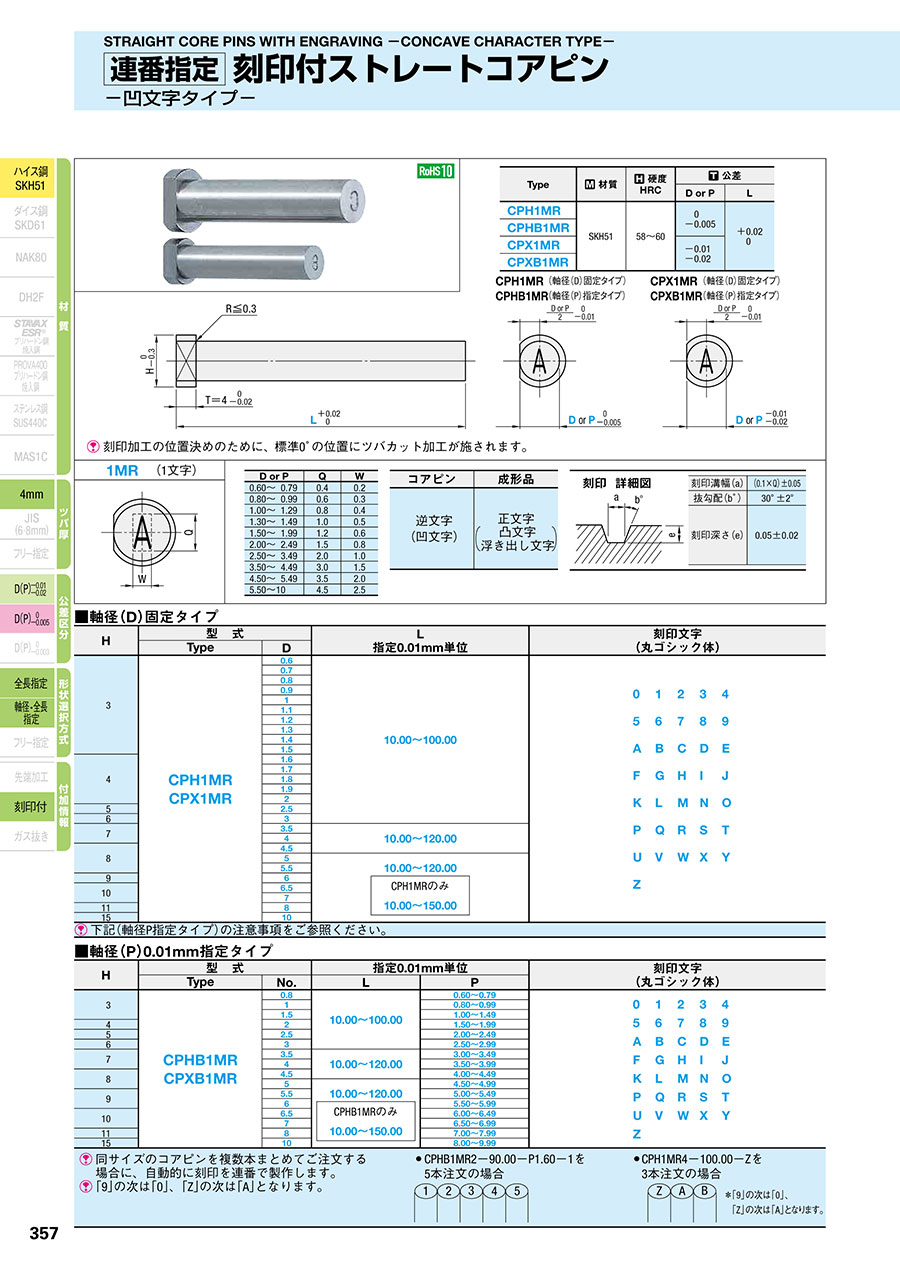

連番指定刻印付ストレートコアピン -凹文字タイプ-

PDFP.457

型番

商品を一つに絞り込むとこちらに型番が表示されます

・材質表
Type 材質 硬度
HRC
公差
D or P L
CPH1MR SKH51 58~60 0
-0.005
+0.02
0
CPHB1MR
CPX1MR -0.01
-0.02
CPXB1MR

連番指定刻印付ストレートコアピン -凹文字/軸径(D)固定タイプ,軸径(P)0.01mm指定タイプ-:関連画像
刻印加工の位置決めのために、標凖0゜の位置にツバカット加工が施されます。


1MR (1文字)
D or P Q W
0.60~ 0.79 0.4 0.2
0.80~ 0.99 0.6 0.3
1.00~ 1.29 0.8 0.4
1.30~ 1.49 1.0 0.5
1.50~ 1.99 1.2 0.6
2.00~ 2.49 1.5 0.8
2.50~ 3.49 2.0 1.0
3.50~ 4.49 3.0 1.5
4.50~ 5.49 3.5 2.0
5.50~10 4.5 2.5
コアピン 成形品
逆文字
(凹文字)
正文字
(凸文字
浮き出し文字)

連番指定刻印付ストレートコアピン -凹文字/軸径(D)固定タイプ,軸径(P)0.01mm指定タイプ-:関連画像
刻印溝幅(a) (0.1×Q)±0.05
抜勾配(b゜) 30°±2°
刻印深さ(e) 0.05±0.02

連番指定刻印付ストレートコアピン -凹文字/軸径(D)固定タイプ,軸径(P)0.01mm指定タイプ-:関連画像
型番
CPH1MR0.6-[10-100/0.01]-*
CPH1MR0.7-[10-100/0.01]-*
CPH1MR0.8-[10-100/0.01]-*
CPH1MR0.9-[10-100/0.01]-*
CPH1MR1-[10-100/0.01]-*
CPH1MR1.1-[10-100/0.01]-*
CPH1MR1.2-[10-100/0.01]-*
CPH1MR1.3-[10-100/0.01]-*
CPH1MR1.4-[10-100/0.01]-*
CPH1MR1.5-[10-100/0.01]-*
CPH1MR1.6-[10-100/0.01]-*
CPH1MR1.7-[10-100/0.01]-*
CPH1MR1.8-[10-100/0.01]-*
CPH1MR1.9-[10-100/0.01]-*
CPH1MR2-[10-100/0.01]-*
CPH1MR2.5-[10-100/0.01]-*
CPH1MR3-[10-100/0.01]-*
CPH1MR3.5-[10-120/0.01]-*
CPH1MR4-[10-120/0.01]-*
CPH1MR4.5-[10-120/0.01]-*
CPH1MR5-[10-150/0.01]-*
CPH1MR5.5-[10-150/0.01]-*
CPH1MR6-[10-150/0.01]-*
CPH1MR6.5-[10-150/0.01]-*
CPH1MR7-[10-150/0.01]-*
CPH1MR8-[10-150/0.01]-*
CPH1MR10-[10-150/0.01]-*
CPHB1MR0.8-[10-100/0.01]-P[0.6-0.79/0.01]-*
CPHB1MR1-[10-100/0.01]-P[0.8-0.99/0.01]-*
CPHB1MR1.5-[10-100/0.01]-P[1-1.49/0.01]-*
CPHB1MR2-[10-100/0.01]-P[1.5-1.99/0.01]-*
CPHB1MR2.5-[10-100/0.01]-P[2-2.49/0.01]-*
CPHB1MR3-[10-100/0.01]-P[2.5-2.99/0.01]-*
CPHB1MR3.5-[10-120/0.01]-P[3-3.49/0.01]-*
CPHB1MR4-[10-120/0.01]-P[3.5-3.99/0.01]-*
CPHB1MR4.5-[10-120/0.01]-P[4-4.49/0.01]-*
CPHB1MR5-[10-150/0.01]-P[4.5-4.99/0.01]-*
CPHB1MR5.5-[10-150/0.01]-P[5-5.49/0.01]-*
CPHB1MR6-[10-150/0.01]-P[5.5-5.99/0.01]-*
CPHB1MR6.5-[10-150/0.01]-P[6-6.49/0.01]-*
CPHB1MR7-[10-150/0.01]-P[6.5-6.99/0.01]-*
CPHB1MR8-[10-150/0.01]-P[7-7.99/0.01]-*
CPHB1MR10-[10-150/0.01]-P[8-9.99/0.01]-*
CPX1MR0.6-[10-100/0.01]-*
CPX1MR0.7-[10-100/0.01]-*
CPX1MR0.8-[10-100/0.01]-*
CPX1MR0.9-[10-100/0.01]-*
CPX1MR1-[10-100/0.01]-*
CPX1MR1.1-[10-100/0.01]-*
CPX1MR1.2-[10-100/0.01]-*
CPX1MR1.3-[10-100/0.01]-*
CPX1MR1.4-[10-100/0.01]-*
CPX1MR1.5-[10-100/0.01]-*
CPX1MR1.6-[10-100/0.01]-*
CPX1MR1.7-[10-100/0.01]-*
CPX1MR1.8-[10-100/0.01]-*
CPX1MR1.9-[10-100/0.01]-*
CPX1MR2-[10-100/0.01]-*
CPX1MR2.5-[10-100/0.01]-*
CPX1MR3-[10-100/0.01]-*
型番通常単価スライド値引通常
出荷日
RoHS軸径公差 D/P(軸径)
(mm)
No.(呼び径)
(mm)
L(全長)
(mm)
刻印文字指定

-

3日目 対応0/-0.0050.6-10 ~ 100※WOSで指定

-

3日目 対応0/-0.0050.7-10 ~ 100※WOSで指定

-

3日目 対応0/-0.0050.8-10 ~ 100※WOSで指定

-

3日目 対応0/-0.0050.9-10 ~ 100※WOSで指定

-

3日目 対応0/-0.0051-10 ~ 100※WOSで指定

-

3日目 対応0/-0.0051.1-10 ~ 100※WOSで指定

-

3日目 対応0/-0.0051.2-10 ~ 100※WOSで指定

-

3日目 対応0/-0.0051.3-10 ~ 100※WOSで指定

-

3日目 対応0/-0.0051.4-10 ~ 100※WOSで指定

-

3日目 対応0/-0.0051.5-10 ~ 100※WOSで指定

-

3日目 対応0/-0.0051.6-10 ~ 100※WOSで指定

-

3日目 対応0/-0.0051.7-10 ~ 100※WOSで指定

-

3日目 対応0/-0.0051.8-10 ~ 100※WOSで指定

-

3日目 対応0/-0.0051.9-10 ~ 100※WOSで指定

-

3日目 対応0/-0.0052-10 ~ 100※WOSで指定

-

3日目 対応0/-0.0052.5-10 ~ 100※WOSで指定

-

3日目 対応0/-0.0053-10 ~ 100※WOSで指定

-

3日目 対応0/-0.0053.5-10 ~ 120※WOSで指定

-

3日目 対応0/-0.0054-10 ~ 120※WOSで指定

-

3日目 対応0/-0.0054.5-10 ~ 120※WOSで指定

-

3日目 対応0/-0.0055-10 ~ 150※WOSで指定

-

3日目 対応0/-0.0055.5-10 ~ 150※WOSで指定

-

3日目 対応0/-0.0056-10 ~ 150※WOSで指定

-

3日目 対応0/-0.0056.5-10 ~ 150※WOSで指定

-

3日目 対応0/-0.0057-10 ~ 150※WOSで指定

-

3日目 対応0/-0.0058-10 ~ 150※WOSで指定

-

3日目 対応0/-0.00510-10 ~ 150※WOSで指定

-

3日目 対応0/-0.0050.6 ~ 0.790.810 ~ 100※WOSで指定

-

3日目 対応0/-0.0050.8 ~ 0.99110 ~ 100※WOSで指定

-

3日目 対応0/-0.0051 ~ 1.491.510 ~ 100※WOSで指定

-

3日目 対応0/-0.0051.5 ~ 1.99210 ~ 100※WOSで指定

-

3日目 対応0/-0.0052 ~ 2.492.510 ~ 100※WOSで指定

-

3日目 対応0/-0.0052.5 ~ 2.99310 ~ 100※WOSで指定

-

3日目 対応0/-0.0053 ~ 3.493.510 ~ 120※WOSで指定

-

3日目 対応0/-0.0053.5 ~ 3.99410 ~ 120※WOSで指定

-

3日目 対応0/-0.0054 ~ 4.494.510 ~ 120※WOSで指定

-

3日目 対応0/-0.0054.5 ~ 4.99510 ~ 150※WOSで指定

-

3日目 対応0/-0.0055 ~ 5.495.510 ~ 150※WOSで指定

-

3日目 対応0/-0.0055.5 ~ 5.99610 ~ 150※WOSで指定

-

3日目 対応0/-0.0056 ~ 6.496.510 ~ 150※WOSで指定

-

3日目 対応0/-0.0056.5 ~ 6.99710 ~ 150※WOSで指定

-

3日目 対応0/-0.0057 ~ 7.99810 ~ 150※WOSで指定

-

3日目 対応0/-0.0058 ~ 9.991010 ~ 150※WOSで指定

-

3日目 対応-0.01/-0.020.6-10 ~ 100※WOSで指定

-

3日目 対応-0.01/-0.020.7-10 ~ 100※WOSで指定

-

3日目 対応-0.01/-0.020.8-10 ~ 100※WOSで指定

-

3日目 対応-0.01/-0.020.9-10 ~ 100※WOSで指定

-

3日目 対応-0.01/-0.021-10 ~ 100※WOSで指定

-

3日目 対応-0.01/-0.021.1-10 ~ 100※WOSで指定

-

3日目 対応-0.01/-0.021.2-10 ~ 100※WOSで指定

-

3日目 対応-0.01/-0.021.3-10 ~ 100※WOSで指定

-

3日目 対応-0.01/-0.021.4-10 ~ 100※WOSで指定

-

3日目 対応-0.01/-0.021.5-10 ~ 100※WOSで指定

-

3日目 対応-0.01/-0.021.6-10 ~ 100※WOSで指定

-

3日目 対応-0.01/-0.021.7-10 ~ 100※WOSで指定

-

3日目 対応-0.01/-0.021.8-10 ~ 100※WOSで指定

-

3日目 対応-0.01/-0.021.9-10 ~ 100※WOSで指定

-

3日目 対応-0.01/-0.022-10 ~ 100※WOSで指定

-

3日目 対応-0.01/-0.022.5-10 ~ 100※WOSで指定

-

3日目 対応-0.01/-0.023-10 ~ 100※WOSで指定

Loading...

規格表

連番指定刻印付ストレートコアピン -凹文字/軸径(D)固定タイプ,軸径(P)0.01mm指定タイプ-:関連画像
・規格表
■軸径(D)固定タイプ
H型 式L
指定0.01mm単位
刻印文字
(丸ゴシック体)
¥基準単価
TypeD1~4本
3CPH1MR
CPX1MR
0.610.00~100.00連番指定刻印付ストレートコアピン -凹文字/軸径(D)固定タイプ,軸径(P)0.01mm指定タイプ-:関連画像1,660
0.7
0.81,430
0.9
11,100
1.1
1.2
1.3
1.4
1.51,030
41.6
1.7
1.8
1.9
2
52.51,070
631,080
73.510.00~120.001,090
41,120
84.51,170
510.00~120.00


連番指定刻印付ストレートコアピン -凹文字/軸径(D)固定タイプ,軸径(P)0.01mm指定タイプ-:関連画像
5.51,210
96
106.51,570
7
1181,640
15102,090
下記(軸径P指定タイプ)の注意事項をご参照ください。

■軸径(P)0.01mm指定タイプ
H型 式指定0.01mm単位刻印文字
(丸ゴシック体)
¥基準単価
TypeNo.LP1~4本
3CPHB1MR
CPXB1MR
0.810.00~100.000.60~0.79連番指定刻印付ストレートコアピン -凹文字/軸径(D)固定タイプ,軸径(P)0.01mm指定タイプ-:関連画像2,150
10.80~0.991,790
1.51.00~1.491,370
421.50~1.99
52.52.00~2.491,400
632.50~2.991,410
73.510.00~120.003.00~3.491,460
43.50~3.991,490
84.54.00~4.491,540
510.00~120.00


連番指定刻印付ストレートコアピン -凹文字/軸径(D)固定タイプ,軸径(P)0.01mm指定タイプ-:関連画像
4.50~4.99
95.55.00~5.491,590
65.50~5.99
106.56.00~6.491,970
76.50~6.99
1187.00~7.992,060
15108.00~9.992,500
同サイズのコアピンを複数本まとめてご注文する場合に、自動的に刻印を連番で製作します。
「9」の次は「0」、「Z」の次は「A」となります。
連番指定刻印付ストレートコアピン -凹文字/軸径(D)固定タイプ,軸径(P)0.01mm指定タイプ-:関連画像

■数量スライド価格(1円未満切り捨て)
数 量1~45~1213~1920~50表示数量超えは
価格・出荷日お見積り
値引率基準単価5%10%15%

納期

仕様・概要

■刻印付ストレートコアピン−凹文字タイプ− 追加工 EC

連番指定刻印付ストレートコアピン -凹文字/軸径(D)固定タイプ,軸径(P)0.01mm指定タイプ-:関連画像EC刻印文字深さ変更
EC0.1 文字深さ0.05 W 0.1に変更
EC0.2 文字深さ0.05 W 0.2に変更
軸径選択範囲・文字サイズ(Q×P)は
連番指定刻印付ストレートコアピン -凹文字/軸径(D)固定タイプ,軸径(P)0.01mm指定タイプ-:関連画像下記表参照
EC0.1
300
EC0.2
500
連番指定刻印付ストレートコアピン -凹文字/軸径(D)固定タイプ,軸径(P)0.01mm指定タイプ-:関連画像

文字サイズ 選択可能範囲
追加工ECにより、刻印凹文字深さの変更が可能になります。
軸径の選択指定範囲及び文字サイズ(Q×W)が変更となります。
■文字サイズ(Q×W):EC0.1W刻印文字深さ0.1mmに変更の場合
型 式文字サイズ(Q×W)
TypeD or P1M・1MR2M3M4M5M
CPH□
CPX□
CPHB□
CPXB□
0.60~0.69
0.70~0.79
0.80~0.890.55×0.4
0.90~0.990.6 ×0.4
1.00~1.090.7 ×0.45
1.10~1.190.8 ×0.5
1.20~1.290.8 ×0.50.55×0.9
1.30~1.390.9 ×0.60.6 ×0.9
1.40~1.490.9 ×0.60.6 ×0.9
1.50~1.591.0 ×0.70.7 ×1.0
1.60~1.691.0 ×0.70.8 ×1.1
1.70~1.791.2 ×0.80.8 ×1.1
1.80~1.891.2 ×0.80.8 ×1.20.55×1.4
1.90~1.991.2 ×0.80.8 ×1.20.6 ×1.4
2.00~2.491.4 ×0.90.9 ×1.30.7 ×1.6
2.50~2.991.7 ×1.11.2 ×1.70.8 ×1.80.55 ×1.9
3.00~3.492.0 ×1.31.4 ×2.01.0 ×2.20.8 ×2.30.6×2.4
3.50~3.992.4 ×1.651.7 ×2.41.2 ×2.61.0 ×2.70.8×2.9
4.00~4.492.8 ×1.81.8 ×2.41.4 ×2.81.2 ×3.00.9×3.4
4.50~4.993.2 ×2.02.0 ×3.21.6 ×3.21.4 ×3.41.0×3.6
5.00~5.493.6 ×2.22.2 ×3.41.8 ×3.61.6 ×3.71.2×4.0
5.50~5.994.0 ×2.42.4 ×3.82.0 ×4.01.8 ×4.01.4×4.4
6.00~6.494.2 ×2.62.6 ×4.02.2 ×4.42.0 ×4.41.6×4.8
6.50~6.994.5 ×2.82.8 ×4.22.4 ×4.82.2 ×4.81.8×5.2
7.00~7.994.8 ×3.03.0 ×4.62.6 ×5.22.4 ×5.22.0×5.6
8.00~9.995.4 ×3.43.5 ×5.23.0 ×6.02.8 ×6.02.2×6.4
10.006.6 ×4.24.4 ×6.53.6 ×7.53.6 ×7.52.6×8.0

■文字サイズ(Q×W):EC0.2W刻印文字深さ0.2mmに変更の場合
型 式文字サイズ(Q×W)
TypeD or P1M・1MR2M3M4M5M
CPH□
CPX□
CPHB□
CPXB□
0.60~0.69
0.70~0.79
0.80~0.89
0.90~0.99
1.00~1.09
1.10~1.19
1.20~1.29
1.30~1.39
1.40~1.49
1.50~1.59
1.60~1.69
1.70~1.79
1.80~1.89
1.90~1.99
2.00~2.491.4×1.0
2.50~2.991.8×1.2
3.00~3.492.0×1.41.4×2.2
3.50~3.992.4×1.61.8×2.4
4.00~4.492.8×1.82.0×2.81.4×3.4
4.50~4.993.0×2.02.2×3.01.6×3.6
5.00~5.493.4×2.32.4×3.41.8×4.0
5.50~5.993.6×2.52.6×3.62.0×4.21.4×4.6
6.00~6.494.0×2.82.8×4.02.2×4.61.6×5.0
6.50~6.994.4×3.03.0×4.42.4×5.01.8×5.41.4×5.8
7.00~7.994.8×3.23.2×4.82.6×5.42.0×5.81.6×6.2
8.00~9.995.5×3.63.6×5.63.0×6.22.2×6.61.8×7.0
10.006.8×4.54.5×7.03.6×7.62.8×8.22.2×8.6

追加工

追加工価格も数量スライド適用 こちら
連番指定刻印付ストレートコアピン -凹文字/軸径(D)固定タイプ,軸径(P)0.01mm指定タイプ-:関連画像
追加工詳細  こちら


基本情報

形状タイプ 刻印付 材質 SKH51 焼入れ 焼入れ鋼
全長公差 +0.02/0 ツバ厚 4mm(T4) 先端形状 なし
ガス抜き形状 なし 刻印文字数 1文字

連番指定刻印付ストレートコアピン -凹文字タイプ-のレビュー

評価 4.0 平均 4.0 (1件のレビュー) レビューを書く
  • 固定入子コアピン2016/09/02
    評価 4.04.00人の方が、「このレビューが参考になった」と投票しています。
    希望どうりの商品で満足している。今後も連番指定刻印付ストレートコアピンは、ミスミで購入します。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

このカテゴリにはこんな商品もあります!

この商品を見た人は、こんな商品も見ています
