中ツバ付角エジェクタピン -ハイス鋼SKH51-

型番

商品を一つに絞り込むとこちらに型番が表示されます

材質 SKH51
硬度 58~60HRC

中ツバ付角エジェクタピン -ハイス鋼SKH51/L・P・W・N寸指定タイプ-:関連画像
型 式 ツバ厚 P・W公差
ERSH 4mm
(T4)
0
-0.005
ERSHE 0
-0.01

保持径(D)精度保証範囲(詳細 こちら
つなぎR(詳細 こちら

軸径精度保証範囲(詳細 こちら
母材硬度保証範囲(詳細 こちら
ERSH, ERSHEは総焼入れ品

型番
ERSH1-[50-100/0.01]-S[5-40/0.01]-P[0.3-0.8/0.01]-W[0.3-0.8/0.01]-N[23-70/1]
ERSH1.5-[50-100/0.01]-S[5-40/0.01]-P[0.6-1.3/0.01]-W[0.3-1.3/0.01]-N[23-70/1]
ERSH2-[50-200/0.01]-S[5-40/0.01]-P[0.8-1.8/0.01]-W[0.3-1.8/0.01]-N[23-170/1]
ERSH2.5-[50-200/0.01]-S[5-40/0.01]-P[0.8-2.3/0.01]-W[0.3-2.3/0.01]-N[26-170/1]
ERSH3-[50-200/0.01]-S[5-50/0.01]-P[0.8-2.8/0.01]-W[0.3-2.8/0.01]-N[27-170/1]
ERSH3.5-[50-200/0.01]-S[5-50/0.01]-P[1-3.3/0.01]-W[0.3-3.3/0.01]-N[27-170/1]
ERSH4-[50-200/0.01]-S[5-50/0.01]-P[1-3.8/0.01]-W[0.3-3.8/0.01]-N[29-170/1]
ERSH4.5-[50-200/0.01]-S[5-50/0.01]-P[1.2-4.3/0.01]-W[0.4-4.3/0.01]-N[29-170/1]
ERSH5-[50-200/0.01]-S[5-50/0.01]-P[1.5-4.8/0.01]-W[0.4-4.8/0.01]-N[31-170/1]
ERSH5.5-[50-200/0.01]-S[5-50/0.01]-P[1.8-5.3/0.01]-W[0.5-5.3/0.01]-N[31-170/1]
ERSH6-[50-200/0.01]-S[5-50/0.01]-P[2-5.8/0.01]-W[0.5-5.8/0.01]-N[33-170/1]
ERSHE1-[50-100/0.01]-S[5-40/0.01]-P[0.3-0.8/0.01]-W[0.3-0.8/0.01]-N[23-50/1]
ERSHE1.5-[50-100/0.01]-S[5-40/0.01]-P[0.6-1.3/0.01]-W[0.3-1.3/0.01]-N[23-50/1]
ERSHE2-[50-200/0.01]-S[5-40/0.01]-P[0.8-1.8/0.01]-W[0.3-1.8/0.01]-N[23-170/1]
ERSHE2.5-[50-200/0.01]-S[5-40/0.01]-P[0.8-2.3/0.01]-W[0.3-2.3/0.01]-N[26-170/1]
ERSHE3-[50-200/0.01]-S[5-50/0.01]-P[0.8-2.8/0.01]-W[0.3-2.8/0.01]-N[27-170/1]
ERSHE3.5-[50-200/0.01]-S[5-50/0.01]-P[1-3.3/0.01]-W[0.3-3.3/0.01]-N[27-170/1]
ERSHE4-[50-200/0.01]-S[5-50/0.01]-P[1-3.8/0.01]-W[0.3-3.8/0.01]-N[29-170/1]
ERSHE4.5-[50-200/0.01]-S[5-50/0.01]-P[1.2-4.3/0.01]-W[0.4-4.3/0.01]-N[29-170/1]
ERSHE5-[50-200/0.01]-S[5-50/0.01]-P[1.5-4.8/0.01]-W[0.4-4.8/0.01]-N[31-170/1]
ERSHE5.5-[50-200/0.01]-S[5-50/0.01]-P[1.8-5.3/0.01]-W[0.5-5.3/0.01]-N[31-170/1]
ERSHE6-[50-200/0.01]-S[5-50/0.01]-P[2-5.8/0.01]-W[0.5-5.8/0.01]-N[33-170/1]
型番通常単価スライド値引通常
出荷日
RoHS先端公差(代表公差) P(先端径)
(mm)
P(角タイプ先端寸法)
(mm)
W(角タイプ先端寸法)
(mm)
D(シャンク径)
(mm)
L(P寸側長さ)
(mm)
S(D寸部長さ)
(mm)
N
(mm)

-

5日目 対応0/-0.00510.3 ~ 0.80.3 ~ 0.8150 ~ 1005 ~ 4023 ~ 70

-

5日目 対応0/-0.0051.50.6 ~ 1.30.3 ~ 1.31.550 ~ 1005 ~ 4023 ~ 70

-

5日目 対応0/-0.00520.8 ~ 1.80.3 ~ 1.8250 ~ 2005 ~ 4023 ~ 170

-

5日目 対応0/-0.0052.50.8 ~ 2.30.3 ~ 2.32.550 ~ 2005 ~ 4026 ~ 170

-

5日目 対応0/-0.00530.8 ~ 2.80.3 ~ 2.8350 ~ 2005 ~ 5027 ~ 170

-

5日目 対応0/-0.0053.51 ~ 3.30.3 ~ 3.33.550 ~ 2005 ~ 5027 ~ 170

-

5日目 対応0/-0.00541 ~ 3.80.3 ~ 3.8450 ~ 2005 ~ 5029 ~ 170

-

5日目 対応0/-0.0054.51.2 ~ 4.30.4 ~ 4.34.550 ~ 2005 ~ 5029 ~ 170

-

5日目 対応0/-0.00551.5 ~ 4.80.4 ~ 4.8550 ~ 2005 ~ 5031 ~ 170

-

5日目 対応0/-0.0055.51.8 ~ 5.30.5 ~ 5.35.550 ~ 2005 ~ 5031 ~ 170

-

5日目 対応0/-0.00562 ~ 5.80.5 ~ 5.8650 ~ 2005 ~ 5033 ~ 170

-

5日目 対応0/-0.0110.3 ~ 0.80.3 ~ 0.8150 ~ 1005 ~ 4023 ~ 50

-

5日目 対応0/-0.011.50.6 ~ 1.30.3 ~ 1.31.550 ~ 1005 ~ 4023 ~ 50

-

5日目 対応0/-0.0120.8 ~ 1.80.3 ~ 1.8250 ~ 2005 ~ 4023 ~ 170

-

5日目 対応0/-0.012.50.8 ~ 2.30.3 ~ 2.32.550 ~ 2005 ~ 4026 ~ 170

-

5日目 対応0/-0.0130.8 ~ 2.80.3 ~ 2.8350 ~ 2005 ~ 5027 ~ 170

-

5日目 対応0/-0.013.51 ~ 3.30.3 ~ 3.33.550 ~ 2005 ~ 5027 ~ 170

-

5日目 対応0/-0.0141 ~ 3.80.3 ~ 3.8450 ~ 2005 ~ 5029 ~ 170

-

5日目 対応0/-0.014.51.2 ~ 4.30.4 ~ 4.34.550 ~ 2005 ~ 5029 ~ 170

-

5日目 対応0/-0.0151.5 ~ 4.80.4 ~ 4.8550 ~ 2005 ~ 5031 ~ 170

-

5日目 対応0/-0.015.51.8 ~ 5.30.5 ~ 5.35.550 ~ 2005 ~ 5031 ~ 170

-

5日目 対応0/-0.0162 ~ 5.80.5 ~ 5.8650 ~ 2005 ~ 5033 ~ 170

Loading...

  1. 1

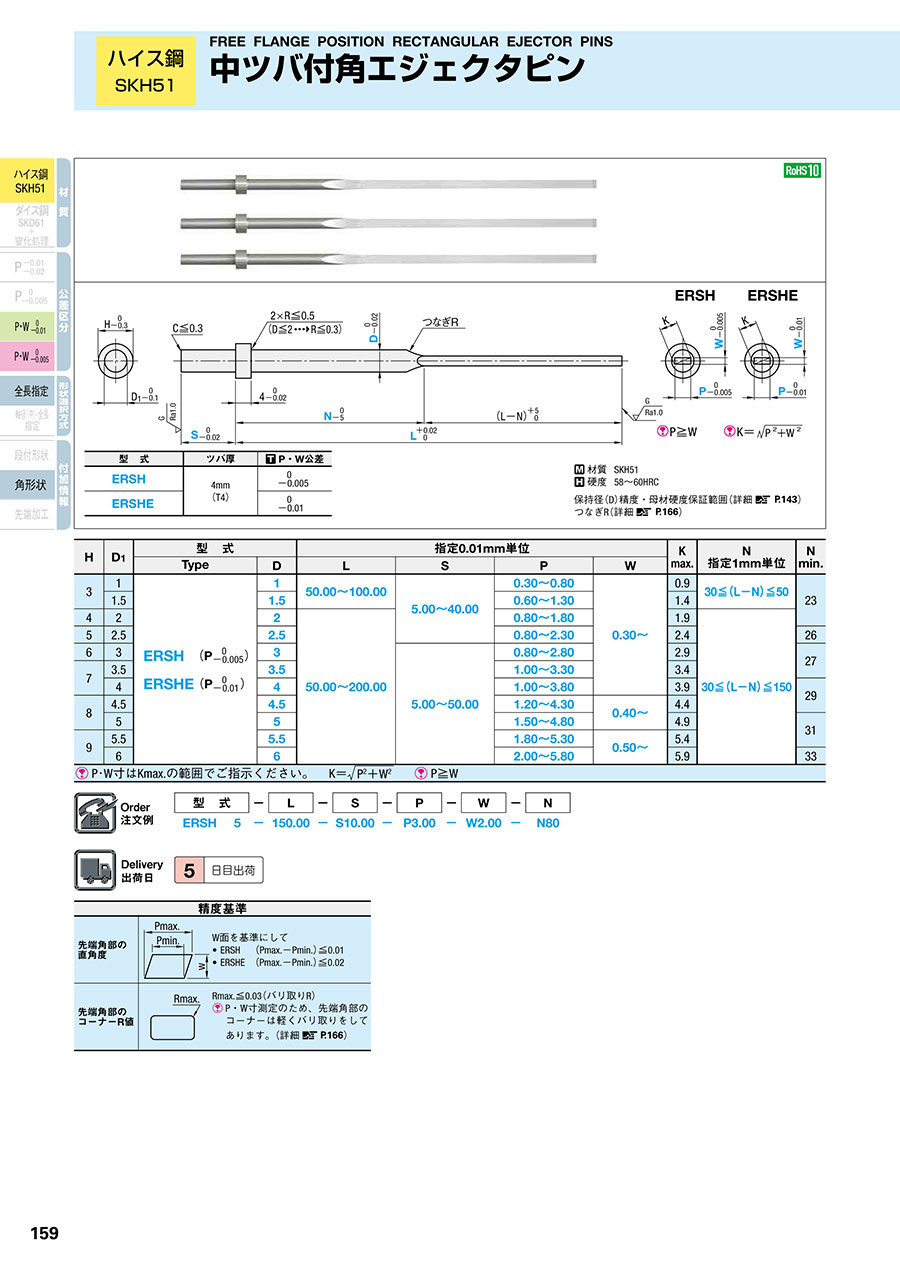

規格表

中ツバ付角エジェクタピン -ハイス鋼SKH51/L・P・W・N寸指定タイプ-:関連画像
・規格表
HD1型 式指定0.01mm単位K
max.
N
指定1mm単位
N
min.
TypeDLSPW
31ERSH
ERSHE
150.00~100.005.00~40.000.30~0.800.30~0.930≦(L-N)≦5023
1.51.50.60~1.301.4
42250.00~200.000.80~1.801.930≦(L-N)≦150
52.52.50.80~2.302.426
6335.00~50.000.80~2.802.927
73.53.51.00~3.303.4
441.00~3.803.929
84.54.51.20~4.300.40~4.4
551.50~4.804.931
95.55.51.80~5.300.50~5.4
662.00~5.805.933
P・W寸法はKmax.の範囲でご指示ください。 K=中ツバ付角エジェクタピン -ハイス鋼SKH51/L・P・W・N寸指定タイプ-:関連画像P≧W


型 式¥基準単価 1~4本
TypeDL50.00~100.00L100.01~150.00L150.01~200.00
ERSH
ERSHE
16,910
1.54,130
2・2.53,820 4,370 4,980
3・3.53,820 4,370 4,980
44,060 4,580 5,190
4.54,930 5,560 6,300
5・5.55,220 5,900 6,700
65,690 6,250 6,930

■数量スライド価格(1円未満切り捨て)
数 量1~45~1213~4950~100表示数量超えは
価格・出荷日お見積り
値引率基準単価5%10%15%

納期


仕様・概要


精度基準
先端角部の
直角度
中ツバ付角エジェクタピン -ハイス鋼SKH51/L・P・W・N寸指定タイプ-:関連画像 W面を基準にして
・ERSH (Pmax.-Pmin.)≦0.01
・ERSHE (Pmax.-Pmin.)≦0.02
先端角部の
コーナーR値
中ツバ付角エジェクタピン -ハイス鋼SKH51/L・P・W・N寸指定タイプ-:関連画像 Rmax.≦0.03(バリ取りR)
P・W寸法測定のため、先端角部のコーナーは軽くバリ取りをしてあります。(詳細 こちら)

使用例

・中ツバ付角エジェクタピンを用いることで、時間差突出しが可能になります。
・成形品をザグリ深さZ(図1)の分だけ遅れて突出すことができます。
中ツバ付角エジェクタピン -ハイス鋼SKH51/L・P・W・N寸指定タイプ-:関連画像

追加工

追加工価格も数量スライド適用 こちら
中ツバ付角エジェクタピン -ハイス鋼SKH51/L・P・W・N寸指定タイプ-:関連画像
追加工詳細 こちら



基本情報

形状タイプ 段付形状の有無 先端形状 無し
