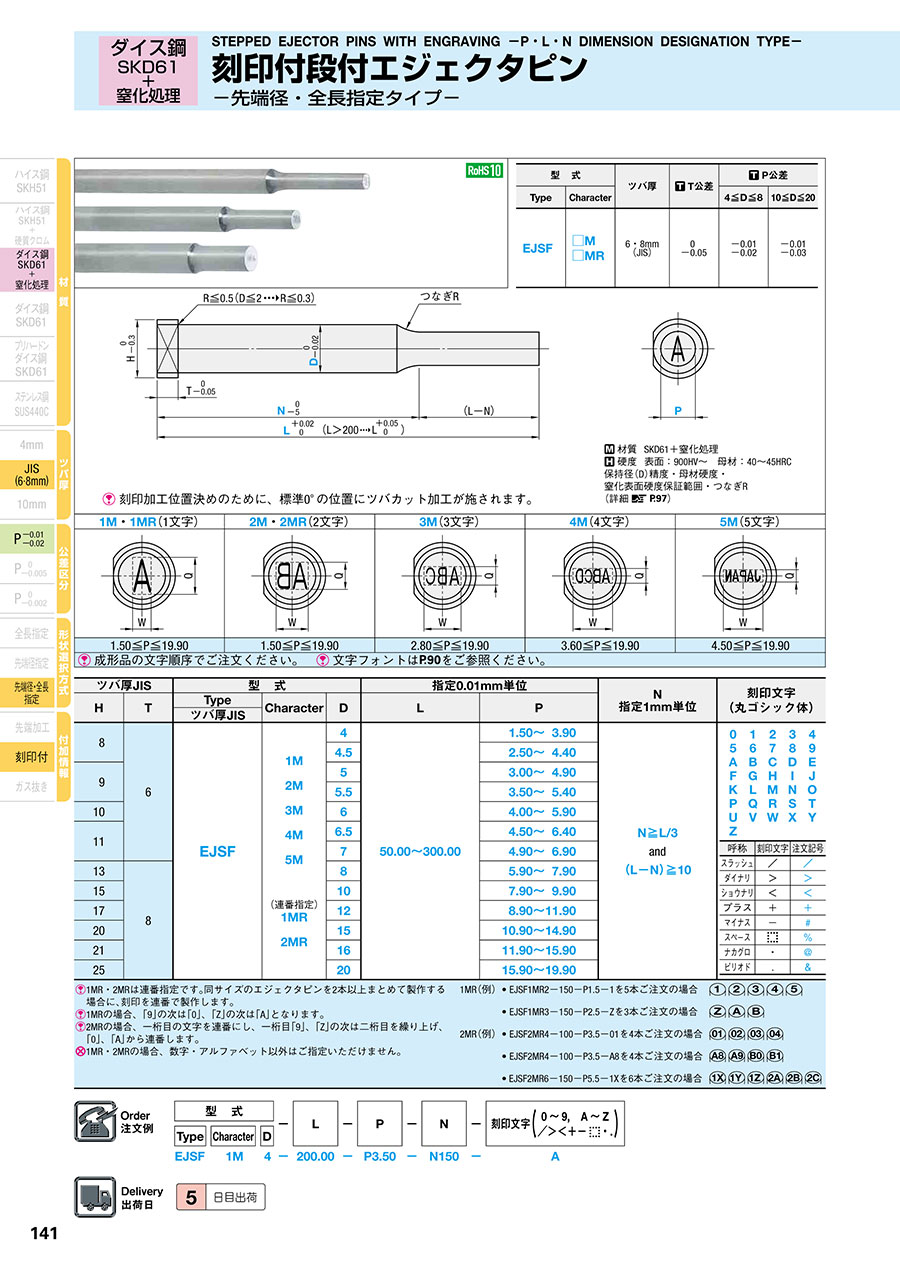

刻印付段付エジェクタピン -ダイス鋼SKD61+窒化処理/先端径・全長指定タイプ-

刻印付段付エジェクタピン -ダイス鋼SKD61+窒化処理/先端径・全長指定タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

型番

商品を一つに絞り込むとこちらに型番が表示されます

材質 SKD61+窒化処理
硬度 表面900HV~母材40~45HRC

刻印付段付エジェクタピン -ダイス鋼SKD61+窒化処理/先端径・全長指定タイプ-:関連画像
型 式ツバ厚 T公差 P公差
4≦D≦810≦D≦20
EJSFM
EJSF
MR
6・8mm(JIS)0
-0.05
-0.01
-0.02
-0.01
-0.03

刻印加工位置決めのために、標準0°の
  位置にツバカット加工が施されます。

※ 保持径(D)精度保証範囲(詳細 こちら
※ つなぎR(詳細 こちら
母材硬度保証範囲(詳細 こちら

1M1MR(1文字)2M2MR(2文字)3M(3文字)4M(4文字)5M(5文字)
刻印付段付エジェクタピン -ダイス鋼SKD61+窒化処理/先端径・全長指定タイプ-:関連画像刻印付段付エジェクタピン -ダイス鋼SKD61+窒化処理/先端径・全長指定タイプ-:関連画像刻印付段付エジェクタピン -ダイス鋼SKD61+窒化処理/先端径・全長指定タイプ-:関連画像刻印付段付エジェクタピン -ダイス鋼SKD61+窒化処理/先端径・全長指定タイプ-:関連画像刻印付段付エジェクタピン -ダイス鋼SKD61+窒化処理/先端径・全長指定タイプ-:関連画像
1.50≦P≦19.901.50≦P≦19.902.80≦P≦19.903.60≦P≦19.904.50≦P≦19.90
成形品の文字順序でご発注ください。文字フォントは こちらをご参照ください。
型番
EJSF1M4-[50-300/0.01]-P[1.5-3.9/0.01]-N[13-290/1]-*
EJSF1M4.5-[50-300/0.01]-P[2.5-4.4/0.01]-N[13-290/1]-*
EJSF1M5-[50-300/0.01]-P[3-4.9/0.01]-N[13-290/1]-*
EJSF1M5.5-[50-300/0.01]-P[3.5-5.4/0.01]-N[13-290/1]-*
EJSF1M6-[50-300/0.01]-P[4-5.9/0.01]-N[13-290/1]-*
EJSF1M6.5-[50-300/0.01]-P[4.5-6.4/0.01]-N[13-290/1]-*
EJSF1M7-[50-300/0.01]-P[4.9-6.9/0.01]-N[13-290/1]-*
EJSF1M8-[50-300/0.01]-P[5.9-7.9/0.01]-N[13-290/1]-*
EJSF1M10-[50-300/0.01]-P[7.9-9.9/0.01]-N[13-290/1]-*
EJSF1M12-[50-300/0.01]-P[8.9-11.9/0.01]-N[13-290/1]-*
EJSF1M15-[50-300/0.01]-P[10.9-14.9/0.01]-N[13-290/1]-*
EJSF1M16-[50-300/0.01]-P[11.9-15.9/0.01]-N[13-290/1]-*
EJSF1M20-[50-300/0.01]-P[15.9-19.9/0.01]-N[13-290/1]-*
EJSF1MR4-[50-300/0.01]-P[1.5-3.9/0.01]-N[13-290/1]-*
EJSF1MR4.5-[50-300/0.01]-P[2.5-4.4/0.01]-N[13-290/1]-*
EJSF1MR5-[50-300/0.01]-P[3-4.9/0.01]-N[13-290/1]-*
EJSF1MR5.5-[50-300/0.01]-P[3.5-5.4/0.01]-N[13-290/1]-*
EJSF1MR6-[50-300/0.01]-P[4-5.9/0.01]-N[13-290/1]-*
EJSF1MR6.5-[50-300/0.01]-P[4.5-6.4/0.01]-N[13-290/1]-*
EJSF1MR7-[50-300/0.01]-P[4.9-6.9/0.01]-N[13-290/1]-*
EJSF1MR8-[50-300/0.01]-P[5.9-7.9/0.01]-N[13-290/1]-*
EJSF1MR10-[50-300/0.01]-P[7.9-9.9/0.01]-N[13-290/1]-*
EJSF1MR12-[50-300/0.01]-P[8.9-11.9/0.01]-N[13-290/1]-*
EJSF1MR15-[50-300/0.01]-P[10.9-14.9/0.01]-N[13-290/1]-*
EJSF1MR16-[50-300/0.01]-P[11.9-15.9/0.01]-N[13-290/1]-*
EJSF1MR20-[50-300/0.01]-P[15.9-19.9/0.01]-N[13-290/1]-*
EJSF2M4-[50-300/0.01]-P[1.5-3.9/0.01]-N[13-290/1]-**
EJSF2M4.5-[50-300/0.01]-P[2.5-4.4/0.01]-N[13-290/1]-**
EJSF2M5-[50-300/0.01]-P[3-4.9/0.01]-N[13-290/1]-**
EJSF2M5.5-[50-300/0.01]-P[3.5-5.4/0.01]-N[13-290/1]-**
EJSF2M6-[50-300/0.01]-P[4-5.9/0.01]-N[13-290/1]-**
EJSF2M6.5-[50-300/0.01]-P[4.5-6.4/0.01]-N[13-290/1]-**
EJSF2M7-[50-300/0.01]-P[4.9-6.9/0.01]-N[13-290/1]-**
EJSF2M8-[50-300/0.01]-P[5.9-7.9/0.01]-N[13-290/1]-**
EJSF2M10-[50-300/0.01]-P[7.9-9.9/0.01]-N[13-290/1]-**
EJSF2M12-[50-300/0.01]-P[8.9-11.9/0.01]-N[13-290/1]-**
EJSF2M15-[50-300/0.01]-P[10.9-14.9/0.01]-N[13-290/1]-**
EJSF2M16-[50-300/0.01]-P[11.9-15.9/0.01]-N[13-290/1]-**
EJSF2M20-[50-300/0.01]-P[15.9-19.9/0.01]-N[13-290/1]-**
EJSF2MR4-[50-300/0.01]-P[1.5-3.9/0.01]-N[13-290/1]-**
EJSF2MR4.5-[50-300/0.01]-P[2.5-4.4/0.01]-N[13-290/1]-**
EJSF2MR5-[50-300/0.01]-P[3-4.9/0.01]-N[13-290/1]-**
EJSF2MR5.5-[50-300/0.01]-P[3.5-5.4/0.01]-N[13-290/1]-**
EJSF2MR6-[50-300/0.01]-P[4-5.9/0.01]-N[13-290/1]-**
EJSF2MR6.5-[50-300/0.01]-P[4.5-6.4/0.01]-N[13-290/1]-**
EJSF2MR7-[50-300/0.01]-P[4.9-6.9/0.01]-N[13-290/1]-**
EJSF2MR8-[50-300/0.01]-P[5.9-7.9/0.01]-N[13-290/1]-**
EJSF2MR10-[50-300/0.01]-P[7.9-9.9/0.01]-N[13-290/1]-**
EJSF2MR12-[50-300/0.01]-P[8.9-11.9/0.01]-N[13-290/1]-**
EJSF2MR15-[50-300/0.01]-P[10.9-14.9/0.01]-N[13-290/1]-**
EJSF2MR16-[50-300/0.01]-P[11.9-15.9/0.01]-N[13-290/1]-**
EJSF2MR20-[50-300/0.01]-P[15.9-19.9/0.01]-N[13-290/1]-**
EJSF3M4-[50-300/0.01]-P[2.8-3.9/0.01]-N[13-290/1]-***
EJSF3M4.5-[50-300/0.01]-P[2.8-4.4/0.01]-N[13-290/1]-***
EJSF3M5-[50-300/0.01]-P[3-4.9/0.01]-N[13-290/1]-***
EJSF3M5.5-[50-300/0.01]-P[3.5-5.4/0.01]-N[13-290/1]-***
EJSF3M6-[50-300/0.01]-P[4-5.9/0.01]-N[13-290/1]-***
EJSF3M6.5-[50-300/0.01]-P[4.5-6.4/0.01]-N[13-290/1]-***
EJSF3M7-[50-300/0.01]-P[4.9-6.9/0.01]-N[13-290/1]-***
EJSF3M8-[50-300/0.01]-P[5.9-7.9/0.01]-N[13-290/1]-***
型番通常単価スライド値引通常
出荷日
先端径公差(代表公差) ツバ厚 D(保持径)
(mm)
P(先端径)
(mm)
刻印文字タイプ 刻印文字数 L(全長)
(mm)
N
(mm)
刻印文字指定

-

5日目 -0.01/-0.026mm(JIS)41.5 ~ 3.9凹文字1文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.026mm(JIS)4.52.5 ~ 4.4凹文字1文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.026mm(JIS)53 ~ 4.9凹文字1文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.026mm(JIS)5.53.5 ~ 5.4凹文字1文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.026mm(JIS)64 ~ 5.9凹文字1文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.026mm(JIS)6.54.5 ~ 6.4凹文字1文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.026mm(JIS)74.9 ~ 6.9凹文字1文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.028mm(JIS)85.9 ~ 7.9凹文字1文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -8mm(JIS)107.9 ~ 9.9凹文字1文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -8mm(JIS)128.9 ~ 11.9凹文字1文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -8mm(JIS)1510.9 ~ 14.9凹文字1文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -8mm(JIS)1611.9 ~ 15.9凹文字1文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -8mm(JIS)2015.9 ~ 19.9凹文字1文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.026mm(JIS)41.5 ~ 3.9-1文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.026mm(JIS)4.52.5 ~ 4.4-1文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.026mm(JIS)53 ~ 4.9-1文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.026mm(JIS)5.53.5 ~ 5.4-1文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.026mm(JIS)64 ~ 5.9-1文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.026mm(JIS)6.54.5 ~ 6.4-1文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.026mm(JIS)74.9 ~ 6.9-1文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.028mm(JIS)85.9 ~ 7.9-1文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -8mm(JIS)107.9 ~ 9.9-1文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -8mm(JIS)128.9 ~ 11.9-1文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -8mm(JIS)1510.9 ~ 14.9-1文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -8mm(JIS)1611.9 ~ 15.9-1文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -8mm(JIS)2015.9 ~ 19.9-1文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.026mm(JIS)41.5 ~ 3.9凹文字2文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.026mm(JIS)4.52.5 ~ 4.4凹文字2文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.026mm(JIS)53 ~ 4.9凹文字2文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.026mm(JIS)5.53.5 ~ 5.4凹文字2文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.026mm(JIS)64 ~ 5.9凹文字2文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.026mm(JIS)6.54.5 ~ 6.4凹文字2文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.026mm(JIS)74.9 ~ 6.9凹文字2文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.028mm(JIS)85.9 ~ 7.9凹文字2文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -8mm(JIS)107.9 ~ 9.9凹文字2文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -8mm(JIS)128.9 ~ 11.9凹文字2文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -8mm(JIS)1510.9 ~ 14.9凹文字2文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -8mm(JIS)1611.9 ~ 15.9凹文字2文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -8mm(JIS)2015.9 ~ 19.9凹文字2文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.026mm(JIS)41.5 ~ 3.9-2文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.026mm(JIS)4.52.5 ~ 4.4-2文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.026mm(JIS)53 ~ 4.9-2文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.026mm(JIS)5.53.5 ~ 5.4-2文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.026mm(JIS)64 ~ 5.9-2文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.026mm(JIS)6.54.5 ~ 6.4-2文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.026mm(JIS)74.9 ~ 6.9-2文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.028mm(JIS)85.9 ~ 7.9-2文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -8mm(JIS)107.9 ~ 9.9-2文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -8mm(JIS)128.9 ~ 11.9-2文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -8mm(JIS)1510.9 ~ 14.9-2文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -8mm(JIS)1611.9 ~ 15.9-2文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -8mm(JIS)2015.9 ~ 19.9-2文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.026mm(JIS)42.8 ~ 3.9凹文字3文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.026mm(JIS)4.52.8 ~ 4.4凹文字3文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.026mm(JIS)53 ~ 4.9凹文字3文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.026mm(JIS)5.53.5 ~ 5.4凹文字3文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.026mm(JIS)64 ~ 5.9凹文字3文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.026mm(JIS)6.54.5 ~ 6.4凹文字3文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.026mm(JIS)74.9 ~ 6.9凹文字3文字50 ~ 30013 ~ 290※WOSで指定

-

5日目 -0.01/-0.028mm(JIS)85.9 ~ 7.9凹文字3文字50 ~ 30013 ~ 290※WOSで指定

Loading...

規格表

刻印付段付エジェクタピン -ダイス鋼SKD61+窒化処理/先端径・全長指定タイプ-:関連画像
・規格表
ツバ厚JIS
型 式
指定0.01mm単位
指定1mm単位
刻印文字
(丸ゴシック体)
H
T
Type
Character
D
L
P
N
ツバ厚JIS
8
6
EJSF
1M
2M
3M
4M
5M


(連番指定)
1MR
2MR

4
50.00~300.00
1.50~ 3.90
N≧L/3
and
(L-N)≧10

01234
56789
ABCDE
FGHIJ
KLMNO
PQRST
UVWXY
Z

呼称刻印文字注文記号
スラッシュ
ダイナリ
ショウナリ
プラス
マイナス#
スペース
ナカグロ@
ピリオド.
4.5
2.50~ 4.40
9
5
3.00~ 4.90
5.5
3.50~ 5.40
10
6
4.00~ 5.90
11
6.5
4.50~ 6.40
7
4.90~ 6.90
13
8
8
5.90~ 7.90
15
10
7.90~ 9.90
17
12
8.90~11.90
20
15
10.90~14.90
21
16
11.90~15.90
25
20
15.90~19.90
[ ! ] /(スラッシュ)はで、-(マイナス)は#で、(スペース)は%で、・(ナカグロ)は@で、.(ピリオド)は&でご指示ください。
[ ! ] 1MR、2MRは連番指定です。同サイズのエジェクタピンを2本以上まとめて製作する場合に、刻印を連番で製作します。
[ ! ] 1MRの場合、「9」の次は「0」、「Z」の次は「A」となります。
[ ! ] 2MRの場合、一桁目の文字を連番にし、一桁目「9」、「Z」の次は二桁目を繰り上げ、「0」、「A」から連番します。
[ NG ] 1MR・2MRの場合、数字・アルファベット以外はご指定いただけません。
• EJSF1MR2-150-P1.5-1を5本発注の場合、刻印文字 「1 2 3 4 5」
• EJSF1MR3-150-P2.5-Zを3本発注の場合、刻印文字 「Z A B」
• EJSF2MR4-100-P3.5-01を4本発注の場合、刻印文字 「01 02 03 04」
• EJSF2MR4-100-P3.5-A8を4本発注の場合、刻印文字 「A8 A9 B0 B1」
• EJSF2MR6-150-P5.5-1Xを6本発注の場合、刻印文字 「1X 1Y 1Z 2A 2B 2C」


[ ! ] 2M~5Mは基準単価に下記の価格が加算されます。

Character1M・1MR(1文字)2M・2MR(2文字)3M(3文字)4M(4文字)5M(5文字)
加算価格表中価格表中価格+300表中価格+600表中価格+900表中価格+1,200



L

D

¥基準単価 1~4本
1M・1MR
50.00

100.00
100.01

150.00
150.01

200.00
200.01

250.00
250.01

300.00
41,3301,3701,3901,6101,770
4.51,3801,4001,4301,6601,840
51,4101,4701,5001,7201,920
5.51,4401,5401,5701,7902,010
61,4401,5401,5701,7902,010
6.51,4901,6501,6801,8502,150
71,4901,6501,6801,8502,150
81,5001,6801,7202,0102,170
101,7001,8902,0502,1902,340
121,9501,9502,1502,3302,510
152,1102,1102,3102,5002,700
162,4902,4902,7202,9703,250
203,2803,2803,5403,7104,050
[ ! ] 2M~5Mは基準単価に刻印文字数により「加算価格」が加算されます。

(価格計算例)
EJSF3M5-250.00の場合
1,720円(表中価格)+600円(加算価格)=2,320円

■数量スライド価格(1円未満切り捨て)
数 量1~45~1213~49表示数量超えは
価格・出荷日お見積り
値引率基準単価5%10%

納期

仕様・概要

刻印付段付エジェクタピン -ダイス鋼SKD61+窒化処理/先端径・全長指定タイプ-:関連画像

追加工

追加工価格も数量スライド適用 こちら
刻印付段付エジェクタピン -ダイス鋼SKD61+窒化処理/先端径・全長指定タイプ-:関連画像
追加工詳細 こちら


基本情報

材質 SKD61 軸径公差(代表公差) 0/-0.02 表面処理 窒化処理
先端形状 なし ガス抜き形状 なし
