エジェクタブロック用ピン -ダイス鋼SKD61+窒化処理-

型番

商品を一つに絞り込むとこちらに型番が表示されます

材質 SKD61+窒化処理
硬度 表面:900HV~
     母材:40±3HRC

エジェクタブロック用ピン:関連画像
※P>12の場合になります。

軸径精度保証範囲(詳細 こちら
x1 max.35

母材硬度保証範囲(詳細 こちら
窒化表面硬度保証範囲(詳細 こちら

型番
EBPJ6-[40-450/0.01]-M3
EBPJ7-[40-450/0.01]-M[3,​4]
EBPJ8-[40-500/0.01]-M[3,​4,​5]
EBPJ10-[40-500/0.01]-M[3,​4,​5,​6]
EBPJ12-[40-500/0.01]-M[3,​4,​5,​6,​8]
EBPJ12-[500.1-800/0.1]-M[3,​4,​5,​6,​8]
EBPJ16-[40-500/0.01]-M[3,​4,​5,​6,​8,​10,​12]
EBPJ16-[500.1-800/0.1]-M[3,​4,​5,​6,​8,​10,​12]
EBPJ20-[40-500/0.01]-M[3,​4,​5,​6,​8,​10,​12,​16]
EBPJ20-[500.1-800/0.1]-M[3,​4,​5,​6,​8,​10,​12,​16]
型番通常単価最小発注数量スライド値引通常
出荷日
RoHSP(軸径)
(mm)
L(全長)
(mm)
M(タップ径)
(mm)

-

1個 3日目 対応640 ~ 4503

-

1個 3日目 対応740 ~ 4503 ~ 4

-

1個 3日目 対応840 ~ 5003 ~ 5

-

1個 3日目 対応1040 ~ 5003 ~ 6

-

1個 3日目 対応1240 ~ 5003 ~ 8

-

1個 3日目 対応12500.1 ~ 8003 ~ 8

-

1個 3日目 対応1640 ~ 5003 ~ 12

-

1個 3日目 対応16500.1 ~ 8003 ~ 12

-

1個 3日目 対応2040 ~ 5003 ~ 16

-

1個 3日目 対応20500.1 ~ 8003 ~ 16

Loading...

  1. 1

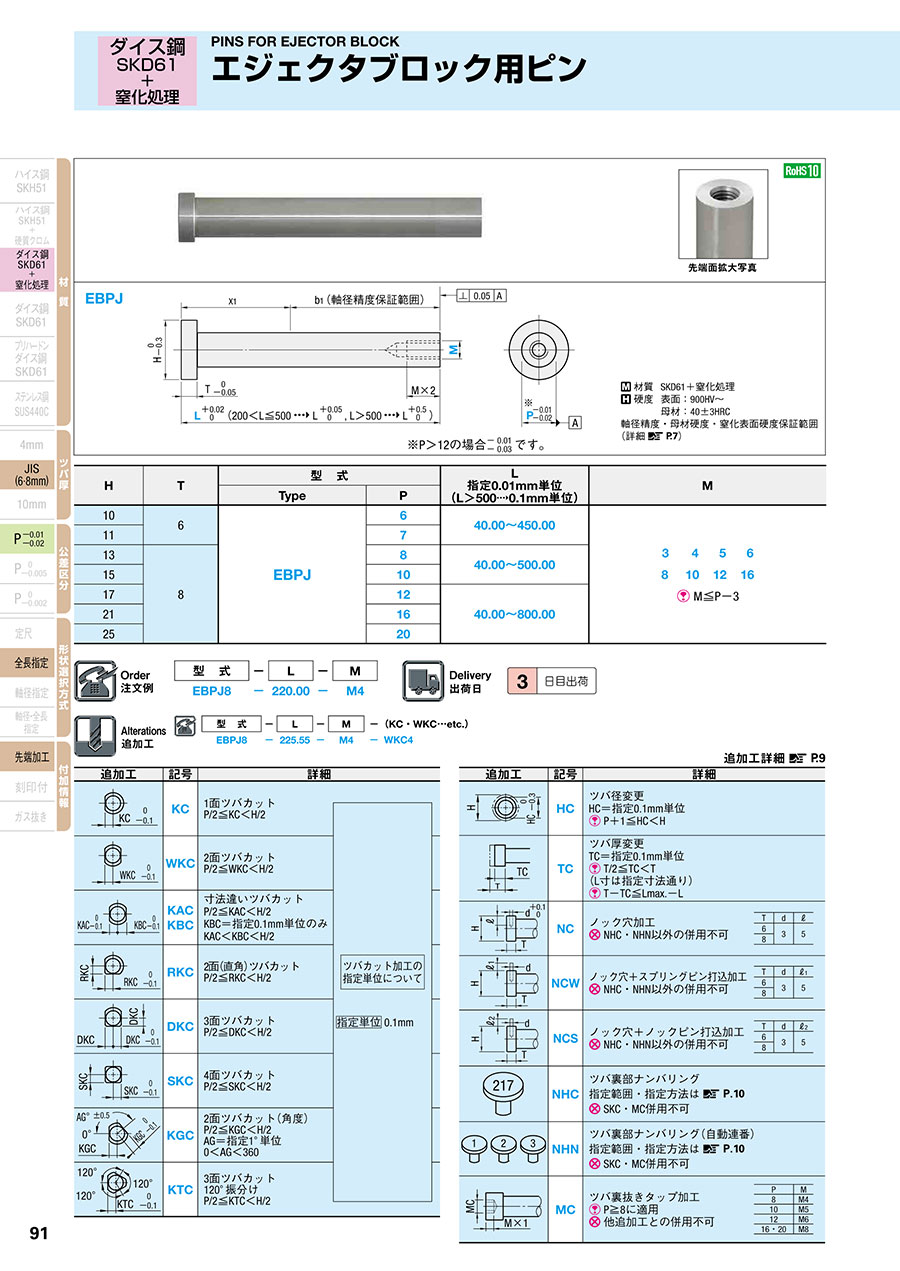

規格表

エジェクタブロック用ピン:関連画像
・規格表
HT型 式L
指定0.01mm単位
(L>500→0.1mm単位)
M
TypeP
106EBPJ 640.00~450.00 エジェクタブロック用ピン:関連画像
M≦P-3
117
138840.00~500.00
1510
171240.00~800.00
2116
2520


型 式¥基準単価 1~4本
TypePL40.00

L100.00
L100.01

L150.00
L150.01

L200.00
L200.01

L250.00
L250.01

L300.00
L300.01

L350.00
L350.01

L400.00
L400.01

L450.00
L450.01

L500.00
L500.1

L550.0
L550.1

L600.0
L600.1

L700.0
L700.1

L800.0
EBPJ 61,3801,4001,4401,4901,6301,8701,9101,940
71,3601,3701,4401,4901,6401,8601,8901,940
81,4101,4501,5101,5801,7401,9201,9702,0202,170
101,8001,8501,9702,0602,1602,4002,4502,6302,780
122,0702,1302,2602,4202,5402,8302,9003,1303,3003,4403,6103,7603,970
162,5302,6702,8603,0903,3003,5303,6203,9404,1404,3104,6004,8105,140
202,7602,9003,5303,9704,2304,7404,9605,3305,5705,8606,3206,6407,150

■数量スライド価格(1円未満切り捨て)
数 量1~45~1213~4950~100表示数量超えは
価格・出荷日お見積り
値引率基準単価5%10%20%

納期


仕様・概要

■特長
・エジェクタブロック(ストリッパプレート)突き出し金型の組立・調整が容易にできます。
・エジェクタブロックの取付が六角穴付ボルトにより、PL面からできます。
・ツバカット追加工(KC等)を併用することで、ボルト締付時の廻り止めができます。
・食品容器、医療用具、円筒形成形品、自動車内装部品、家電用品等のお客様にご採用頂いております。

使用例

●円筒形容器への使用例
エジェクタブロック用ピン:関連画像

追加工

追加工価格も数量スライド適用 こちら
エジェクタブロック用ピン:関連画像
追加工詳細 こちら
