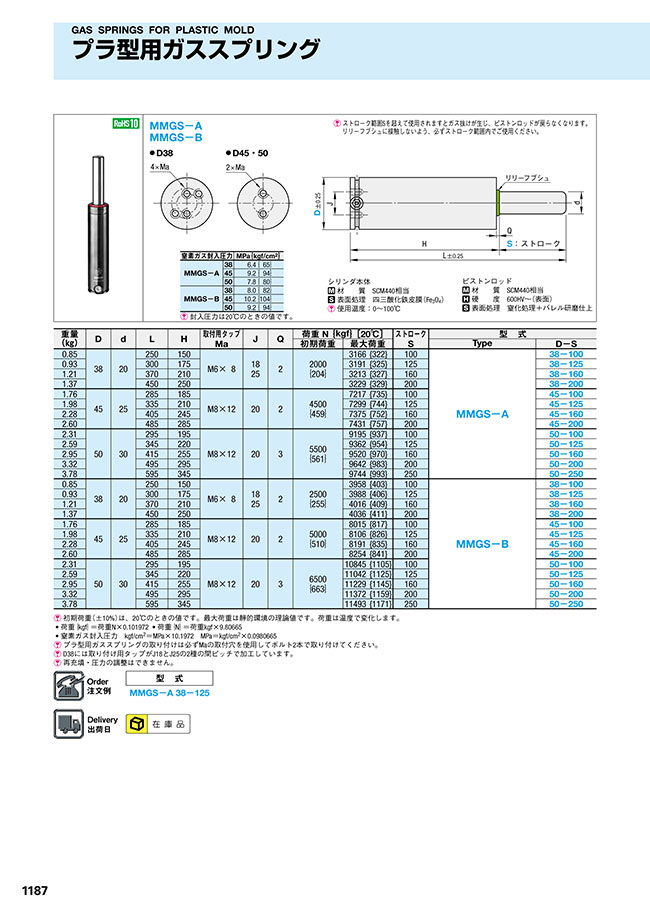

プラ型用ガススプリング

PDFP.1415

型番

商品を一つに絞り込むとこちらに型番が表示されます

シリンダ本体
材 質 SCM440相当
表面処理 四三酸化鉄皮膜(Fe3O4)
使用温度:0~100℃

ピストンロッド
材 質 SACM645
硬 度 1000HV~(表面)
表面処理 窒化処理+バレル研磨仕上
先端にセンター穴がつく場合があります。
プラ型用ガススプリング:関連画像

Mbは取付には使用できません
MBPGS−A・MBPGS−Bは2009年7月1日から発売いたします。
ストローク範囲Sを超えて使用されますとガス抜けが生じ、ピストンロッドが戻らなくなります。
オーバーストロークチェックピンに接触しないよう、必ずストローク範囲内でご使用ください。

窒素ガス封入圧力 MPa{kgf/cm2
MBPGS-A 38 6.4{ 65}
45 9.2{ 94}
50 7.8{ 80}
MBPGS-B 38 8.0{ 82}
45 10.2{104}
50 9.2{ 94}
封入圧力は20℃のときの値です。
■許容偏心
0.3/100mm
■潤滑方式
無給油

型番
MBPGS-A38-100
MBPGS-A38-125
MBPGS-A38-160
MBPGS-A38-200
MBPGS-A45-100
MBPGS-A45-125
MBPGS-A45-160
MBPGS-A45-200
MBPGS-A50-100
MBPGS-A50-125
MBPGS-A50-160
MBPGS-A50-200
MBPGS-A50-250
MBPGS-B38-100
MBPGS-B38-125
MBPGS-B38-160
MBPGS-B38-200
MBPGS-B45-100
MBPGS-B45-125
MBPGS-B45-160
MBPGS-B45-200
MBPGS-B50-100
MBPGS-B50-125
MBPGS-B50-160
MBPGS-B50-200
MBPGS-B50-250
型番通常単価スライド値引通常
出荷日
最大荷重(N[kgf]) 初期荷重(N[kgf]) S(ストローク)
(mm)
D(ガススプリング径)
(mm)

29,300円

あり 在庫品1日目(当日可能) 2700[275]2000[204]10038

31,000円

あり 在庫品1日目(当日可能) 2700[275]2000[204]12538

32,900円

あり 在庫品1日目(当日可能) 2700[275]2000[204]16038

37,200円

あり 在庫品1日目(当日可能) 2700[275]2000[204]20038

33,200円

あり 在庫品1日目(当日可能) 6500[663]4500[459]10045

35,200円

あり 在庫品1日目(当日可能) 6500[663]4500[459]12545

37,400円

あり 在庫品1日目(当日可能) 6500[663]4500[459]16045

41,500円

あり 在庫品1日目(当日可能) 6500[663]4500[459]20045

38,000円

あり 在庫品1日目(当日可能) 8800[897]5500[561]10050

39,400円

あり 在庫品1日目(当日可能) 8800[897]5500[561]12550

42,500円

あり 在庫品1日目(当日可能) 8800[897]5500[561]16050

44,500円

あり 在庫品1日目(当日可能) 8800[897]5500[561]20050

52,200円

あり 在庫品1日目(当日可能) 8800[897]5500[561]25050

29,300円

あり 在庫品1日目(当日可能) 3350[342]2500[255]10038

31,000円

あり 在庫品1日目(当日可能) 3350[342]2500[255]12538

32,900円

あり 在庫品1日目(当日可能) 3350[342]2500[255]16038

37,200円

あり 在庫品1日目(当日可能) 3350[342]2500[255]20038

33,200円

あり 在庫品1日目(当日可能) 7250[739]5000[510]10045

35,200円

あり 在庫品1日目(当日可能) 7250[739]5000[510]12545

37,400円

あり 在庫品1日目(当日可能) 7250[739]5000[510]16045

41,500円

あり 在庫品1日目(当日可能) 7250[739]5000[510]20045

38,000円

あり 在庫品1日目(当日可能) 10400[1061]6500[663]10050

39,400円

あり 在庫品1日目(当日可能) 10400[1061]6500[663]12550

42,500円

あり 在庫品1日目(当日可能) 10400[1061]6500[663]16050

44,500円

あり 在庫品1日目(当日可能) 10400[1061]6500[663]20050

52,200円

あり 在庫品1日目(当日可能) 10400[1061]6500[663]25050

Loading...

  1. 1

規格表

プラ型用ガススプリング:関連画像
・規格表
重量
(㎏)
DdLH取付用タップ
Ma
JQLoad N {kgf} [20℃]ストローク
S
型 式¥基準単価
初期荷重最大荷重TypeD-S1~9本
0.853820250150M6× 818
25
22000
{204}
2700
{275}
100MBPGSA 3810029,300
0.933001751253812531,000
1.213702101603816032,900
1.374502502003820037,200
1.764525285185M8×122024500
{459}
6500
{663}
1004510033,200
1.983352101254512535,200
2.284052451604516037,400
2.604852852004520041,500
2.315030295195M8×122035500
{561}
8800
{897}
1005010038,000
2.593452201255012539,400
2.954152551605016042,500
3.324952952005020044,500
3.785953452505025052,200
0.853820250150M6× 818
25
22500
{255}
3350
{342}
100MBPGSB3810029,300
0.933001751253812531,000
1.213702101603816032,900
1.374502502003820037,200
1.764525285185M8×122025000
{510}
7250
{739}
1004510033,200
1.983352101254512535,200
2.284052451604516037,400
2.604852852004520041,500
2.315030295195M8×122036500
{663}
10400
{1061}
1005010038,000
2.593452201255012539,400
2.954152551605016042,500
3.324952952005020044,500
3.785953452505025052,200
初期荷重及び最大荷重は、 20℃のときの値です。
・荷重{kgf}=荷重N×0.101972 • 荷重{N}=荷重kgf×9.80665
・窒素ガス封入圧力 kgf/cm2=MPa×10.1972 MPa=kgf/cm2×0.0980665
プラ型用ガススプリングの取付は必ずMaの取付穴を使用してボルト2本で取付けてください。
D38には取付用タップがJ18とJ25の2種の間ピッチで加工しています。

■数量スライド価格 (1円未満切り捨て)
数 量1~910~19表示数量超えは
価格・出荷日お見積り
値引率基準単価5%

納期


2009年7月1日から発売いたします。

仕様・概要

■MBPGS-A/MBPGS-B 荷重特性グラフ①D38
プラ型用ガススプリング:関連画像
※上の荷重特性グラフは20℃のときの値です。100℃で使用時は、約24%荷重が高くなります。
プラ型用ガススプリング:関連画像



基本情報

対象部品 ガススプリング

プラ型用ガススプリングのレビュー

この商品のレビューはありません レビューを書く
