無給油エジェクタガイドブッシュ -高温用・銅合金タイプ-
- 通常単価(税別)
- 6,070円～13,450円
- 税込単価
- 6,677円～14,795円
通常出荷日：在庫品1日目当日出荷可能
高温用・銅合金・特殊個体潤滑剤埋設タイプの無給油エジェクタガイドブシュです。
- 商品タイプ
- 高温用
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

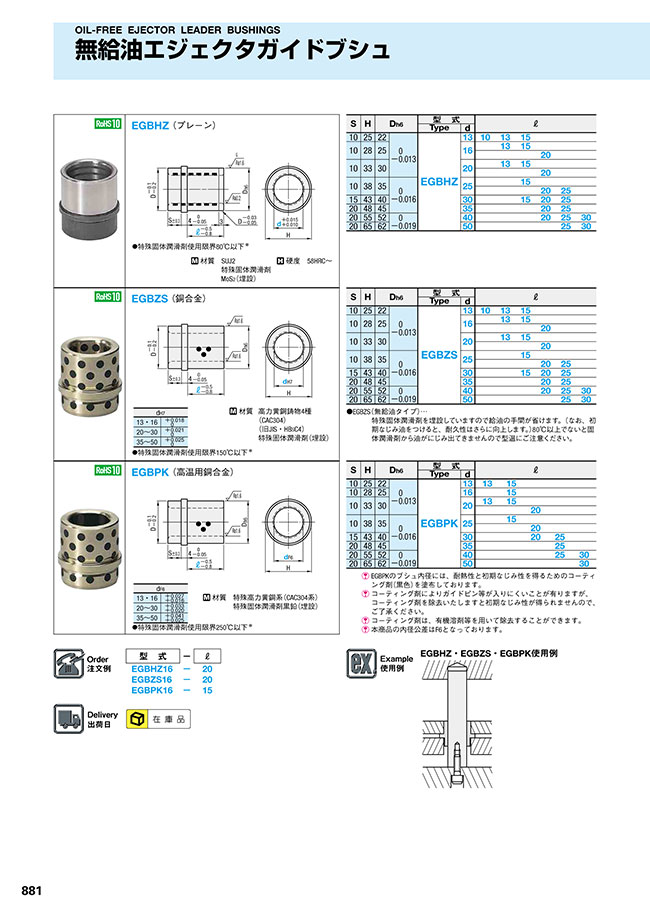

外形図・製品仕様
| dF6 | |
|---|---|
| 13・16 | +0.027 +0.016 |
| 20～30 | +0.033 +0.020 |
| 35～50 | +0.041 +0.025 |
●特殊固体潤滑剤使用限界250℃以下※
| 材質 | 特殊高力黄銅系（CAC304系） |
| 特殊固体潤滑剤黒鉛（埋設） |
規格表
| S | H | Dh6 | 型 式 | ℓ | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Type | d | |||||||||
| 10 | 25 | 22 | 0 -0.013 | EGBPK | 13 | 13 | 15 | |||
| 10 | 28 | 25 | 16 | 15 | ||||||
| 10 | 33 | 30 | 20 | 13 | 15 | |||||
| 20 | ||||||||||
| 10 | 38 | 35 | 0 -0.016 | 25 | 15 | |||||
| 20 | ||||||||||
| 15 | 43 | 40 | 30 | 20 | 25 | |||||
| 20 | 48 | 45 | 35 | 25 | ||||||
| 20 | 55 | 52 | 0 -0.019 | 40 | 25 | 30 | ||||
| 20 | 65 | 62 | 50 | 30 | ||||||
EGBPKのブシュ内径には、耐熱性と初期なじみ性を得るためのコーティング剤（黒色）を塗布しております。
コーティング剤によりガイドピン等が入りにくいことが有りますが、コーティング剤を除去いたしますと初期なじみ性が得られませんので、ご了承ください。
コーティング剤は、有機溶剤等を用いて除去することができます。
本商品の内径公差はF6となっております。
注文例
出荷日
関連情報
絞り込み条件：2 項目の仕様が未選択です
d（内径）(mm)
- 13
- 16
- 20
- 25
- 30
- 35
- 40
- 50
ℓ(Dh6部長さ)(mm)
- 13
- 15
- 20
- 25
- 30
タイプ
- EGBPK
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,070円 ( 6,677円 ) | 在庫品1日目当日出荷可能 |
6,070円 ( 6,677円 ) | 在庫品1日目当日出荷可能 |
6,500円 ( 7,150円 ) | 在庫品1日目当日出荷可能 |
6,730円 ( 7,403円 ) | 在庫品1日目当日出荷可能 |
6,730円 ( 7,403円 ) | 在庫品1日目当日出荷可能 |
7,370円 ( 8,107円 ) | 在庫品1日目当日出荷可能 |
7,370円 ( 8,107円 ) | 在庫品1日目当日出荷可能 |
7,810円 ( 8,591円 ) | 在庫品1日目当日出荷可能 |
8,240円 ( 9,064円 ) | 在庫品1日目当日出荷可能 |
8,240円 ( 9,064円 ) | 在庫品1日目当日出荷可能 |
9,770円 ( 10,747円 ) | 在庫品1日目当日出荷可能 |
11,720円 ( 12,892円 ) | 在庫品1日目当日出荷可能 |
11,720円 ( 12,892円 ) | 在庫品1日目当日出荷可能 |
13,450円 ( 14,795円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
高温用・銅合金・特殊個体潤滑剤埋設タイプの無給油エジェクタガイドブシュです。
