小径ツバ付位置決めピン・ブシュ

PDFP.1059

型番

商品を一つに絞り込むとこちらに型番が表示されます

小径ツバ付位置決めピン・ブシュ:関連画像
型番
F-TPNFB6-B14.5
F-TPNFB6-B19.5
F-TPNFB6-B24.5
F-TPNFB6-B29.5
F-TPNFB6-B34.5
F-TPNFB6-B39.5
F-TPNFB6-B[14.5,​19.5,​24.5,​29.5,​34.5,​39.5]
F-TPNFB8-B14.5
F-TPNFB8-B19.5
F-TPNFB8-B24.5
F-TPNFB8-B29.5
F-TPNFB8-B34.5
F-TPNFB8-B39.5
F-TPNFB8-B[14.5,​19.5,​24.5,​29.5,​34.5,​39.5]
F-TPNFB10-B14.5
F-TPNFB10-B19.5
F-TPNFB10-B24.5
F-TPNFB10-B29.5
F-TPNFB10-B34.5
F-TPNFB10-B39.5
F-TPNFB10-B[14.5,​19.5,​24.5,​29.5,​34.5,​39.5]
F-TPNFP6-L14.5
F-TPNFP6-L19.5
F-TPNFP6-L24.5
F-TPNFP6-L29.5
F-TPNFP6-L34.5
F-TPNFP6-L39.5
F-TPNFP6-L[14.5,​19.5,​24.5,​29.5,​34.5,​39.5]
F-TPNFP8-L14.5
F-TPNFP8-L19.5
F-TPNFP8-L24.5
F-TPNFP8-L29.5
F-TPNFP8-L34.5
F-TPNFP8-L39.5
F-TPNFP8-L[14.5,​19.5,​24.5,​29.5,​34.5,​39.5]
F-TPNFP10-L14.5
F-TPNFP10-L19.5
F-TPNFP10-L24.5
F-TPNFP10-L29.5
F-TPNFP10-L34.5
F-TPNFP10-L39.5
F-TPNFP10-L[14.5,​19.5,​24.5,​29.5,​34.5,​39.5]
型番通常単価最小発注数量スライド値引通常
出荷日
RoHS構成部品 D(外径)
(mm)
B(ブシュ長さ)
(mm)
L(ピン長さ)
(mm)
B L

2,600円

1個あり 在庫品1日目(当日可能) 対応ブシュ614.5---

2,620円

1個あり 在庫品1日目(当日可能) 対応ブシュ619.5---

2,900円

1個あり 在庫品1日目(当日可能) 対応ブシュ624.5---

3,260円

1個あり 在庫品1日目(当日可能) 対応ブシュ629.5---

3,550円

1個あり 在庫品1日目(当日可能) 対応ブシュ634.5---

3,750円

1個あり 在庫品1日目(当日可能) 対応ブシュ639.5---

-

1個 2日目 対応ブシュ6--14.5 ~ 39.5-

2,600円

1個あり 在庫品1日目(当日可能) 対応ブシュ814.5---

2,620円

1個あり 在庫品1日目(当日可能) 対応ブシュ819.5---

2,900円

1個あり 在庫品1日目(当日可能) 対応ブシュ824.5---

3,260円

1個あり 在庫品1日目(当日可能) 対応ブシュ829.5---

3,750円

1個あり 在庫品1日目(当日可能) 対応ブシュ834.5---

3,840円

1個あり 在庫品1日目(当日可能) 対応ブシュ839.5---

-

1個 2日目 対応ブシュ8--14.5 ~ 39.5-

2,800円

1個あり 在庫品1日目(当日可能) 対応ブシュ1014.5---

2,820円

1個あり 在庫品1日目(当日可能) 対応ブシュ1019.5---

3,250円

1個あり 在庫品1日目(当日可能) 対応ブシュ1024.5---

3,600円

1個あり 在庫品1日目(当日可能) 対応ブシュ1029.5---

3,900円

1個あり 在庫品1日目(当日可能) 対応ブシュ1034.5---

4,200円

1個あり 在庫品1日目(当日可能) 対応ブシュ1039.5---

-

1個 2日目 対応ブシュ10--14.5 ~ 39.5-

2,600円

1個あり 在庫品1日目(当日可能) 対応ピン6-14.5--

2,620円

1個あり 在庫品1日目(当日可能) 対応ピン6-19.5--

2,900円

1個あり 在庫品1日目(当日可能) 対応ピン6-24.5--

3,260円

1個あり 在庫品1日目(当日可能) 対応ピン6-29.5--

3,550円

1個あり 在庫品1日目(当日可能) 対応ピン6-34.5--

3,750円

1個あり 在庫品1日目(当日可能) 対応ピン6-39.5--

-

1個 2日目 対応ピン6---14.5 ~ 39.5

2,600円

1個あり 在庫品1日目(当日可能) 対応ピン8-14.5--

2,620円

1個あり 在庫品1日目(当日可能) 対応ピン8-19.5--

2,900円

1個あり 在庫品1日目(当日可能) 対応ピン8-24.5--

3,260円

1個あり 在庫品1日目(当日可能) 対応ピン8-29.5--

3,750円

1個あり 在庫品1日目(当日可能) 対応ピン8-34.5--

3,840円

1個あり 在庫品1日目(当日可能) 対応ピン8-39.5--

-

1個 2日目 対応ピン8---14.5 ~ 39.5

2,800円

1個あり 在庫品1日目(当日可能) 対応ピン10-14.5--

2,820円

1個あり 在庫品1日目(当日可能) 対応ピン10-19.5--

3,250円

1個あり 在庫品1日目(当日可能) 対応ピン10-24.5--

3,600円

1個あり 在庫品1日目(当日可能) 対応ピン10-29.5--

3,900円

1個あり 在庫品1日目(当日可能) 対応ピン10-34.5--

4,200円

1個あり 在庫品1日目(当日可能) 対応ピン10-39.5--

-

1個 2日目 対応ピン10---14.5 ~ 39.5

Loading...

  1. 1

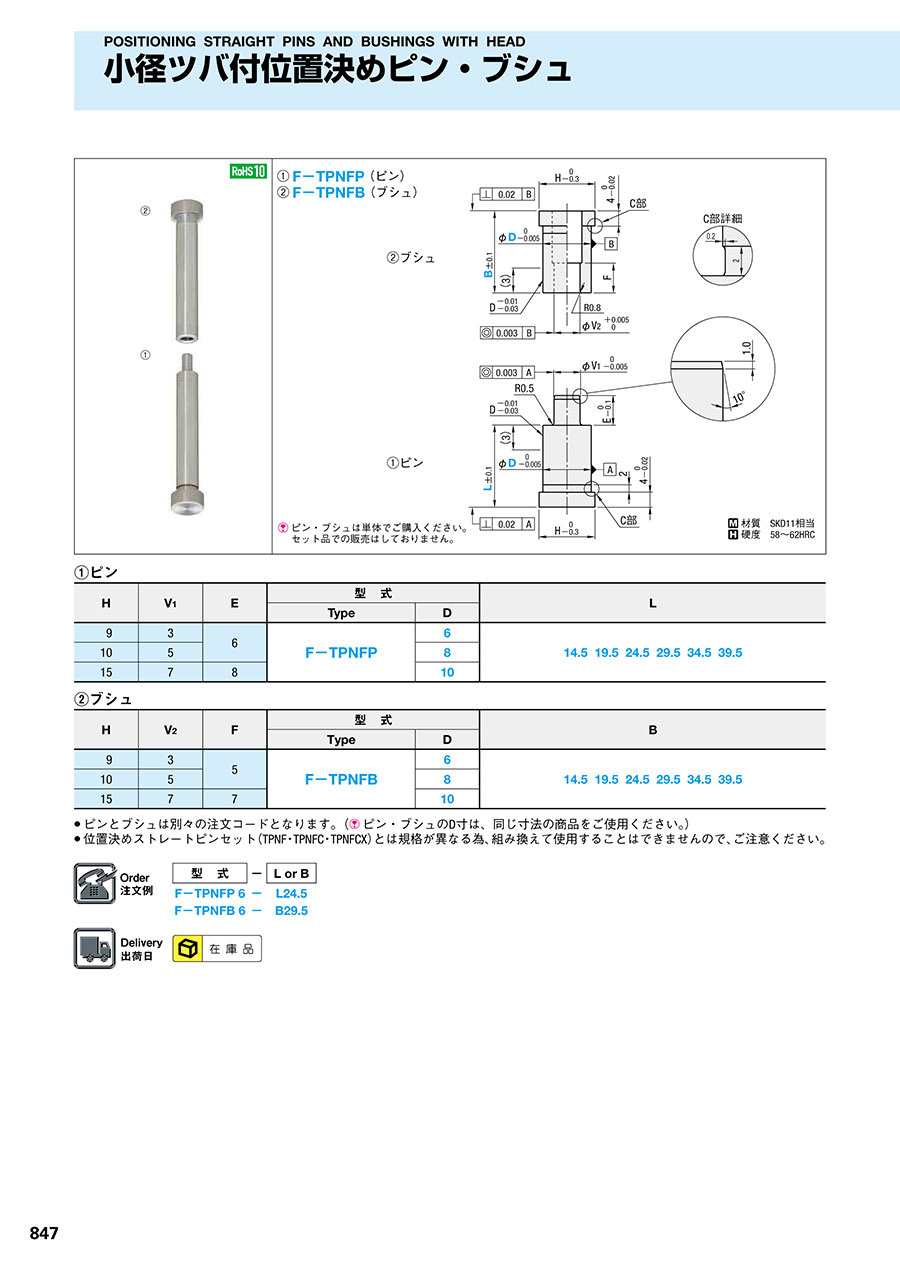

規格表

小径ツバ付位置決めピン・ブシュ:関連画像
・規格表
①ピン
HV1E型 式L¥基準単価 1~9本
TypeDL14.5L19.5L24.5L29.5L34.5L39.5
936F-TPNFP614.5 19.5 24.5 29.5 34.5 39.52,6002,6202,9003,2603,5503,750
10582,6002,6202,9003,2603,7503,840
1578102,8002,8203,2503,6003,9004,200
②ブシュ
HV2F型 式B¥基準単価 1~9本
TypeDB14.5B19.5B24.5B29.5B34.5B39.5
935F-TPNFB614.5 19.5 24.5 29.5 34.5 39.52,6002,6202,9003,2603,5503,750
10582,6002,6202,9003,2603,7503,840
1577102,8002,8203,2503,6003,9004,200
● ピンとブシュは別々の注文コードとなります。([ ! ] ピン・ブシュのD寸法は、同じ寸法の商品をご使用ください。)
● 位置決めストレートピンセット(TPNF、TPNFC、TPNFCX)とは規格が異なる為、組み換えて使用する事はできませんので、ご注意ください。

■数量スライド価格 1円未満切り捨て)
数 量1~910~1920~29表示数量超えは
価格・出荷日お見積り
値引率基準単価5%10%

納期

仕様・概要

■特長
􀁴 本商品は、入れ子内への設置を前提として開発しました。小型、位置決めスペースの少ない金型に最適です。
􀁴 入れ子のプレートの厚みに合わせて、ピン・ブシュを5mm単位でそれぞれご指定いただけます。
􀁴 ツバ付である為、堀込み深さの調整が不要です。
􀁴 キャビプレートとコアプレートを同時加工することにより、位置決め精度が向上します。
􀁴 位置決めのクリアランスをより小さくしたい場合には、ガイドピンは精級をご使用ください。

使用例

小径ツバ付位置決めピン・ブシュ:関連画像

追加工

追加工価格も数量スライド適用 こちら
小径ツバ付位置決めピン・ブシュ:関連画像


基本情報

形状タイプ ピン テーパ or ストレート ストレート形状 取付け方式 ツバ付タイプ
外径公差/外形公差 0/-0.005 ストレート/テーパ部の同軸度 0.003以下
