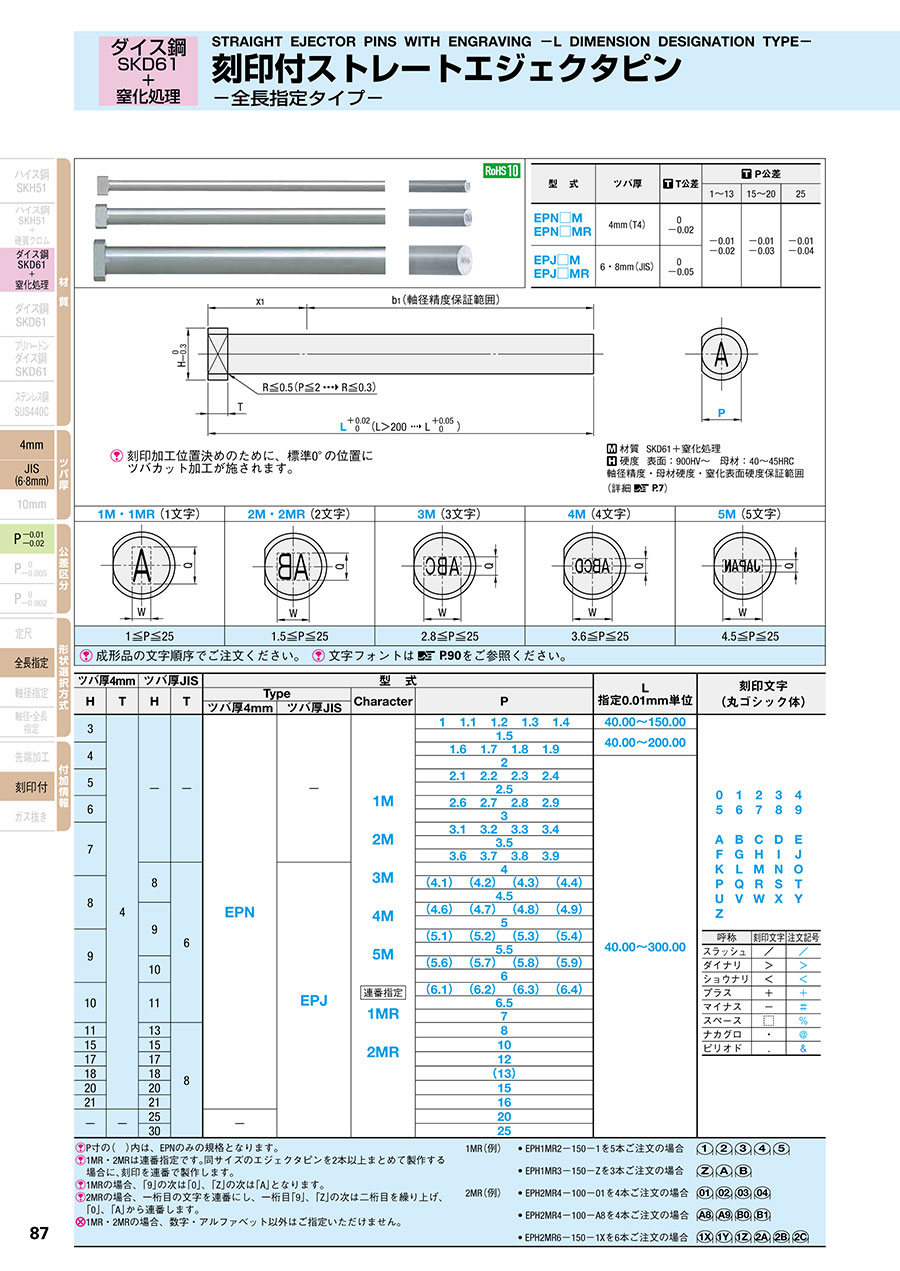

刻印付ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/全長指定タイプ-

型番

商品を一つに絞り込むとこちらに型番が表示されます

材質 SKD61+窒化処理
硬度 表面:900HV~母材:40~45HRC

刻印付ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/全長指定タイプ-:関連画像

型 式 ツバ厚 T公差 P公差
1~13 15~20 25
EPN□M
EPN□MR
4mm(T4) 0
-0.02
-0.01
-0.02
-0.01
-0.03
-0.01
-0.04
EPJ□M
EPJ□MR
6・8mm(JIS) 0
-0.05

母材硬度保証範囲(詳細 こちら
窒化表面硬度保証範囲(詳細 こちら
刻印加工位置決めのために、標準0°の位置にツバカット加工が施されます。
軸径精度保証範囲(詳細 こちら
T4→x1 max.30
JIS→x1 max.35

1M・1MR (1文字) 2M・2MR(2文字) 3M (3文字) 4M (4文字) 5M (5文字)
刻印付ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/全長指定タイプ-:関連画像 刻印付ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/全長指定タイプ-:関連画像 刻印付ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/全長指定タイプ-:関連画像 刻印付ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/全長指定タイプ-:関連画像 刻印付ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/全長指定タイプ-:関連画像
1≦P≦25 1.5≦P≦25 2.8≦P≦25 3.6≦P≦25 4.5≦P≦25
成形品の文字順序でご発注ください。

 文字フォント(丸ゴシック体)

刻印付ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/全長指定タイプ-:関連画像

エジェクタピン 成形品
逆文字(凹文字) 正文字凸文字
浮き出し文字
刻印 詳細図
刻印付ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/全長指定タイプ-:関連画像
刻印溝幅(a) 0.1×Q~0.2×Q
抜勾配(b°) 20°±2°
刻印深さ(e) 0.2±0.05



型番
EPJ1M4-[40-300/0.01]-*
EPJ1M4.5-[40-300/0.01]-*
EPJ1M5-[40-300/0.01]-*
EPJ1M5.5-[40-300/0.01]-*
EPJ1M6-[40-300/0.01]-*
EPJ1M6.5-[40-300/0.01]-*
EPJ1M7-[40-300/0.01]-*
EPJ1M8-[40-300/0.01]-*
EPJ1M10-[40-300/0.01]-*
EPJ1M12-[40-300/0.01]-*
EPJ1M15-[40-300/0.01]-*
EPJ1M16-[40-300/0.01]-*
EPJ1M20-[40-300/0.01]-*
EPJ1M25-[40-300/0.01]-*
EPJ1MR4-[40-300/0.01]-*
EPJ1MR4.5-[40-300/0.01]-*
EPJ1MR5-[40-300/0.01]-*
EPJ1MR5.5-[40-300/0.01]-*
EPJ1MR6-[40-300/0.01]-*
EPJ1MR6.5-[40-300/0.01]-*
EPJ1MR7-[40-300/0.01]-*
EPJ1MR8-[40-300/0.01]-*
EPJ1MR10-[40-300/0.01]-*
EPJ1MR12-[40-300/0.01]-*
EPJ1MR15-[40-300/0.01]-*
EPJ1MR16-[40-300/0.01]-*
EPJ1MR20-[40-300/0.01]-*
EPJ1MR25-[40-300/0.01]-*
EPJ2M4-[40-300/0.01]-**
EPJ2M4.5-[40-300/0.01]-**
EPJ2M5-[40-300/0.01]-**
EPJ2M5.5-[40-300/0.01]-**
EPJ2M6-[40-300/0.01]-**
EPJ2M6.5-[40-300/0.01]-**
EPJ2M7-[40-300/0.01]-**
EPJ2M8-[40-300/0.01]-**
EPJ2M10-[40-300/0.01]-**
EPJ2M12-[40-300/0.01]-**
EPJ2M15-[40-300/0.01]-**
EPJ2M16-[40-300/0.01]-**
EPJ2M20-[40-300/0.01]-**
EPJ2M25-[40-300/0.01]-**
EPJ2MR4-[40-300/0.01]-**
EPJ2MR4.5-[40-300/0.01]-**
EPJ2MR5-[40-300/0.01]-**
EPJ2MR5.5-[40-300/0.01]-**
EPJ2MR6-[40-300/0.01]-**
EPJ2MR6.5-[40-300/0.01]-**
EPJ2MR7-[40-300/0.01]-**
EPJ2MR8-[40-300/0.01]-**
EPJ2MR10-[40-300/0.01]-**
EPJ2MR12-[40-300/0.01]-**
EPJ2MR15-[40-300/0.01]-**
EPJ2MR16-[40-300/0.01]-**
EPJ2MR20-[40-300/0.01]-**
EPJ2MR25-[40-300/0.01]-**
EPJ3M4-[40-300/0.01]-***
EPJ3M4.5-[40-300/0.01]-***
EPJ3M5-[40-300/0.01]-***
EPJ3M5.5-[40-300/0.01]-***
型番通常単価スライド値引通常
出荷日
RoHSツバ厚 D/P(軸径)
(mm)
軸径公差(代表公差) 全長公差(代表公差) 刻印文字タイプ 刻印文字数 L(全長)
(mm)
刻印文字指定

-

3日目 対応6mm(JIS)4-0.01/-0.02+0.02/0 or +0.05/0凹文字1文字40 ~ 300※WOSで指定

-

3日目 対応6mm(JIS)4.5-0.01/-0.02+0.02/0 or +0.05/0凹文字1文字40 ~ 300※WOSで指定

-

3日目 対応6mm(JIS)5-0.01/-0.02+0.02/0 or +0.05/0凹文字1文字40 ~ 300※WOSで指定

-

3日目 対応6mm(JIS)5.5-0.01/-0.02+0.02/0 or +0.05/0凹文字1文字40 ~ 300※WOSで指定

-

3日目 対応6mm(JIS)6-0.01/-0.02+0.02/0 or +0.05/0凹文字1文字40 ~ 300※WOSで指定

-

3日目 対応6mm(JIS)6.5-0.01/-0.02+0.02/0 or +0.05/0凹文字1文字40 ~ 300※WOSで指定

-

3日目 対応6mm(JIS)7-0.01/-0.02+0.02/0 or +0.05/0凹文字1文字40 ~ 300※WOSで指定

-

3日目 対応8mm(JIS)8-0.01/-0.02+0.02/0 or +0.05/0凹文字1文字40 ~ 300※WOSで指定

-

3日目 対応8mm(JIS)10-0.01/-0.02+0.02/0 or +0.05/0凹文字1文字40 ~ 300※WOSで指定

-

3日目 対応8mm(JIS)12-0.01/-0.02+0.02/0 or +0.05/0凹文字1文字40 ~ 300※WOSで指定

-

3日目 対応8mm(JIS)15-0.01/-0.03+0.02/0 or +0.05/0凹文字1文字40 ~ 300※WOSで指定

-

3日目 対応8mm(JIS)16-0.01/-0.03+0.02/0 or +0.05/0凹文字1文字40 ~ 300※WOSで指定

-

3日目 対応8mm(JIS)20-0.01/-0.03+0.02/0 or +0.05/0凹文字1文字40 ~ 300※WOSで指定

-

3日目 対応8mm(JIS)25-0.01/-0.04+0.02/0 or +0.05/0凹文字1文字40 ~ 300※WOSで指定

-

3日目 対応6mm(JIS)4-0.01/-0.02+0.02/0 or +0.05/0-1文字40 ~ 300※WOSで指定

-

3日目 対応6mm(JIS)4.5-0.01/-0.02+0.02/0 or +0.05/0-1文字40 ~ 300※WOSで指定

-

3日目 対応6mm(JIS)5-0.01/-0.02+0.02/0 or +0.05/0-1文字40 ~ 300※WOSで指定

-

3日目 対応6mm(JIS)5.5-0.01/-0.02+0.02/0 or +0.05/0-1文字40 ~ 300※WOSで指定

-

3日目 対応6mm(JIS)6-0.01/-0.02+0.02/0 or +0.05/0-1文字40 ~ 300※WOSで指定

-

3日目 対応6mm(JIS)6.5-0.01/-0.02+0.02/0 or +0.05/0-1文字40 ~ 300※WOSで指定

-

3日目 対応6mm(JIS)7-0.01/-0.02+0.02/0 or +0.05/0-1文字40 ~ 300※WOSで指定

-

3日目 対応8mm(JIS)8-0.01/-0.02+0.02/0 or +0.05/0-1文字40 ~ 300※WOSで指定

-

3日目 対応8mm(JIS)10-0.01/-0.02+0.02/0 or +0.05/0-1文字40 ~ 300※WOSで指定

-

3日目 対応8mm(JIS)12-0.01/-0.02+0.02/0 or +0.05/0-1文字40 ~ 300※WOSで指定

-

3日目 対応8mm(JIS)15-0.01/-0.03+0.02/0 or +0.05/0-1文字40 ~ 300※WOSで指定

-

3日目 対応8mm(JIS)16-0.01/-0.03+0.02/0 or +0.05/0-1文字40 ~ 300※WOSで指定

-

3日目 対応8mm(JIS)20-0.01/-0.03+0.02/0 or +0.05/0-1文字40 ~ 300※WOSで指定

-

3日目 対応8mm(JIS)25-0.01/-0.04+0.02/0 or +0.05/0-1文字40 ~ 300※WOSで指定

-

3日目 対応6mm(JIS)4-0.01/-0.02+0.02/0 or +0.05/0凹文字2文字40 ~ 300※WOSで指定

-

3日目 対応6mm(JIS)4.5-0.01/-0.02+0.02/0 or +0.05/0凹文字2文字40 ~ 300※WOSで指定

-

3日目 対応6mm(JIS)5-0.01/-0.02+0.02/0 or +0.05/0凹文字2文字40 ~ 300※WOSで指定

-

3日目 対応6mm(JIS)5.5-0.01/-0.02+0.02/0 or +0.05/0凹文字2文字40 ~ 300※WOSで指定

-

3日目 対応6mm(JIS)6-0.01/-0.02+0.02/0 or +0.05/0凹文字2文字40 ~ 300※WOSで指定

-

3日目 対応6mm(JIS)6.5-0.01/-0.02+0.02/0 or +0.05/0凹文字2文字40 ~ 300※WOSで指定

-

3日目 対応6mm(JIS)7-0.01/-0.02+0.02/0 or +0.05/0凹文字2文字40 ~ 300※WOSで指定

-

3日目 対応8mm(JIS)8-0.01/-0.02+0.02/0 or +0.05/0凹文字2文字40 ~ 300※WOSで指定

-

3日目 対応8mm(JIS)10-0.01/-0.02+0.02/0 or +0.05/0凹文字2文字40 ~ 300※WOSで指定

-

3日目 対応8mm(JIS)12-0.01/-0.02+0.02/0 or +0.05/0凹文字2文字40 ~ 300※WOSで指定

-

3日目 対応8mm(JIS)15-0.01/-0.03+0.02/0 or +0.05/0凹文字2文字40 ~ 300※WOSで指定

-

3日目 対応8mm(JIS)16-0.01/-0.03+0.02/0 or +0.05/0凹文字2文字40 ~ 300※WOSで指定

-

3日目 対応8mm(JIS)20-0.01/-0.03+0.02/0 or +0.05/0凹文字2文字40 ~ 300※WOSで指定

-

3日目 対応8mm(JIS)25-0.01/-0.04+0.02/0 or +0.05/0凹文字2文字40 ~ 300※WOSで指定

-

3日目 対応6mm(JIS)4-0.01/-0.02+0.02/0 or +0.05/0-2文字40 ~ 300※WOSで指定

-

3日目 対応6mm(JIS)4.5-0.01/-0.02+0.02/0 or +0.05/0-2文字40 ~ 300※WOSで指定

-

3日目 対応6mm(JIS)5-0.01/-0.02+0.02/0 or +0.05/0-2文字40 ~ 300※WOSで指定

-

3日目 対応6mm(JIS)5.5-0.01/-0.02+0.02/0 or +0.05/0-2文字40 ~ 300※WOSで指定

-

3日目 対応6mm(JIS)6-0.01/-0.02+0.02/0 or +0.05/0-2文字40 ~ 300※WOSで指定

-

3日目 対応6mm(JIS)6.5-0.01/-0.02+0.02/0 or +0.05/0-2文字40 ~ 300※WOSで指定

-

3日目 対応6mm(JIS)7-0.01/-0.02+0.02/0 or +0.05/0-2文字40 ~ 300※WOSで指定

-

3日目 対応8mm(JIS)8-0.01/-0.02+0.02/0 or +0.05/0-2文字40 ~ 300※WOSで指定

-

3日目 対応8mm(JIS)10-0.01/-0.02+0.02/0 or +0.05/0-2文字40 ~ 300※WOSで指定

-

3日目 対応8mm(JIS)12-0.01/-0.02+0.02/0 or +0.05/0-2文字40 ~ 300※WOSで指定

-

3日目 対応8mm(JIS)15-0.01/-0.03+0.02/0 or +0.05/0-2文字40 ~ 300※WOSで指定

-

3日目 対応8mm(JIS)16-0.01/-0.03+0.02/0 or +0.05/0-2文字40 ~ 300※WOSで指定

-

3日目 対応8mm(JIS)20-0.01/-0.03+0.02/0 or +0.05/0-2文字40 ~ 300※WOSで指定

-

3日目 対応8mm(JIS)25-0.01/-0.04+0.02/0 or +0.05/0-2文字40 ~ 300※WOSで指定

-

3日目 対応6mm(JIS)4-0.01/-0.02+0.02/0 or +0.05/0凹文字3文字40 ~ 300※WOSで指定

-

3日目 対応6mm(JIS)4.5-0.01/-0.02+0.02/0 or +0.05/0凹文字3文字40 ~ 300※WOSで指定

-

3日目 対応6mm(JIS)5-0.01/-0.02+0.02/0 or +0.05/0凹文字3文字40 ~ 300※WOSで指定

-

3日目 対応6mm(JIS)5.5-0.01/-0.02+0.02/0 or +0.05/0凹文字3文字40 ~ 300※WOSで指定

Loading...

規格表

刻印付ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/全長指定タイプ-:関連画像

・規格表

ツバ厚4mm ツバ厚JIS 型 式 指定0.01mm単位 刻印文字
(丸ゴシック体)
H T H T Type Character P L
ツバ厚4mm ツバ厚JIS
3 4 EPN 1M
2M
3M
4M
5M
刻印付ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/全長指定タイプ-:関連画像
1MR
2MR
1 1.1 1.2 1.3 1.4 40.00~150.00
刻印付ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/全長指定タイプ-:関連画像

呼称 刻印文字 注文記号
スラッシュ
ダイナリ
ショウナリ
プラス
マイナス
スペース
ナカグロ @
ピリオド .
1.5 40.00~200.00
4 1.6 1.7 1.8 1.9
2 40.00~300.00
5 2.1 2.2 2.3 2.4
2.5
6 2.6 2.7 2.8 2.9
3
7 3.1 3.2 3.3 3.4
3.5
3.6 3.7 3.8 3.9
8 6 EPJ 4
8 (4.1) (4.2) (4.3) (4.4)
4.5
9 (4.6) (4.7) (4.8) (4.9)
5
9 (5.1) (5.2) (5.3) (5.4)
5.5
10 (5.6) (5.7) (5.8) (5.9)
6
10 11 (6.1) (6.2) (6.3) (6.4)
6.5
7
11 13 8 8
15 15 10
17 17 12
18 18 (13)
20 20 15
21 21 16
25 20
30 25
P寸の( )内は、EPNのみの規格となります。
/(スラッシュ)はで、−(マイナス)は#で、(スペース)は%で、・(ナカグロ)は@で、.(ピリオド)は&でご指定ください。
1MR、2MRは連番指定です。同サイズのエジェクタピンを2本以上まとめて製作する場合に、刻印を連番で製作します。
1MRの場合、「9」の次は「0」、「Z」の次は「A」となります。
2MRの場合、一桁目の文字を連番にし、一桁目「9」、「Z」の次は二桁目を繰り上げ、「0」、「A」から連番します。
1MR・2MRの場合、数字・アルファベット以外はご指定いただけません。
1MR(例) • EPN1MR2−150−1を5本発注の場合、刻印文字 「1 2 3 4 5」
• EPN1MR3−150−Zを3本発注の場合、刻印文字 「Z A B」
2MR(例) • EPJ2MR4−100−01を4本発注の場合、刻印文字 「01 02 03 04」
• EPJ2MR4−100−A8を4本発注の場合、刻印文字 「A8 A9 B0 B1」
• EPJ2MR6−150−1Xを6本発注の場合、刻印文字 「1X 1Y 1Z 2A 2B 2C」



2M〜5Mは基準単価に下記の価格が加算されます。

Character 1M・1MR(1文字) 2M・2MR(2文字) 3M(3文字) 4M(4文字) 5M(5文字)
加算価格 表中価格 表中価格+300 表中価格+600 表中価格+900 表中価格+1,200



L


P
¥基準単価 1~4本
1M・1MR
40.00

100.00
100.01

150.00
150.01

200.00
200.01

250.00
250.01

300.00
1 1.1 970 970
1.2 1.3 1.4 950 970
1.5 910 930 970
1.6 1.7 1.8 1.9 910 930 970
2 910 920 930 950 1,060
2.1 2.2 2.3 2.4 910 910 960 1,160 1,280
2.5 910 910 930 950 990
2.6 2.7 2.8 2.9 910 910 970 1,160 1,280
3 910 910 920 940 970
3.1 3.2 3.3 3.4 1,020 1,020 1,030 1,240 1,350
3.5 910 920 940 960 980
3.6 3.7 3.8 3.9 1,020 1,020 1,030 1,240 1,350
4 910 920 940 960 980
4.1 4.2 4.3 4.4 1,020 1,030 1,040 1,350 1,370
4.5 920 940 970 980 1,000
4.6 4.7 4.8 4.9 1,020 1,030 1,040 1,350 1,370
5 940 960 980 990 1,020
5.1 5.2 5.3 5.4 1,050 1,060 1,070 1,380 1,490
5.5 970 980 1,020 1,060 1,080
5.6 5.7 5.8 5.9 1,050 1,060 1,070 1,380 1,490
6 970 980 1,020 1,060 1,080
6.1 6.2 6.3 6.4 1,090 1,100 1,130 1,500 1,610
6.5 1,000 1,050 1,090 1,150 1,200
7 1,000 1,050 1,090 1,150 1,200
8 1,010 1,070 1,110 1,160 1,220
10 1,130 1,160 1,220 1,250 1,320
12 1,240 1,280 1,360 1,440 1,510
13 1,300 1,340 1,420 1,500 1,620
15 1,330 1,330 1,410 1,500 1,580
16 1,550 1,580 1,650 1,750 1,890
20 2,130 2,130 2,220 2,270 2,430
25 3,620 3,620 3,620 4,500 4,500

2M〜5Mは基準単価に刻印文字数により「加算価格」が加算されます。

(価格計算例)
EPN 2M6-260.00の場合
1,060円(表中価格)+300円(加算価格)=1,360円

■数量スライド価格(1円未満切り捨て)

数量区分 標準対応 個別対応 大口
数 量 1~4 5~12 13~49 50~
値引率 基準単価 5% 10% お見積り

表示数量超えはWOSにてご確認ください。

納期

仕様・概要

■軸径(P)と文字数の制限、文字寸法(Q,W)

文字数 P Q W
1M
1MR
(1文字)
1 ~1.2 0.8 0.4
1.3~1.4 1.0 0.5
1.5~1.9 1.2 0.6
2 ~2.4 1.5 0.8
2.5~3.4 2.0 1.0
3.5~4.4 3.0 1.5
4.5~5.4 4.0 2.0
5.5~12 5.0 2.5
13 ~20 9.0 4.5
25 14.0 7.0
2M
2MR
(2文字)
1.5~1.9 0.7 1.1
2 ~2.2 0.8 1.2
2.3~2.9 1.0 1.3
3 ~3.9 1.5 2.0
4 ~4.9 2.0 2.6
5 ~5.9 2.5 3.3
6 ~ 7 3.0 3.9
8 ~12 4.0 5.2
13~20 6.5 8.0
25 10.0 12.5



文字数 P Q W
3M
(3文字)
2.8~ 3 0.8 1.8
3.1~4.4 1.0 2.1
4.5~5.4 1.5 3.2
5.5~6.5 2.0 4.2
7 ~12 2.5 5.3
13~20 4.5 8.5
25 7.0 13.5
4M
(4文字)
3.6~3.8 0.8 2.4
3.9~5.4 1.0 2.9
5.5~6.5 1.5 4.4
7 ~12 2.0 5.8
13~20 3.5 8.8
25 5.5 14.0
5M
(5文字)
4.5~4.9 0.8 3.0
5 ~6.5 1.0 3.7
7 ~12 1.5 5.6
13~20 3.0 9.0
25 4.8 14.2



エジェクタピン 成形品
逆文字(凹文字) 正文字凸文字
浮き出し文字
刻印 詳細図
刻印付ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/全長指定タイプ-:関連画像
刻印溝幅(a) 0.1×Q~0.2×Q
抜勾配(b°) 20°±2°
刻印深さ(e) 0.2±0.05

追加工

追加工価格も数量スライド適用 こちら
刻印付ストレートエジェクタピン -ダイス鋼SKD61+窒化処理/全長指定タイプ-:関連画像
追加工詳細 こちら


基本情報

材質 SKD61 表面処理 窒化処理 形状タイプ 刻印付き
先端形状 なし ガス抜き形状 なし
