無給油スライドプレート -銅合金10mm･ボルト穴2ヶ所（板厚プラス公差）タイプ-
- 通常単価(税別)
- 1,620円～5,660円
- 税込単価
- 1,782円～6,226円
通常出荷日：在庫品1日目当日出荷可能
銅合金10mm･ボルト穴2ヶ所（板厚プラス公差）タイプの無給油スライドプレートです。
未確定：候補が14型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

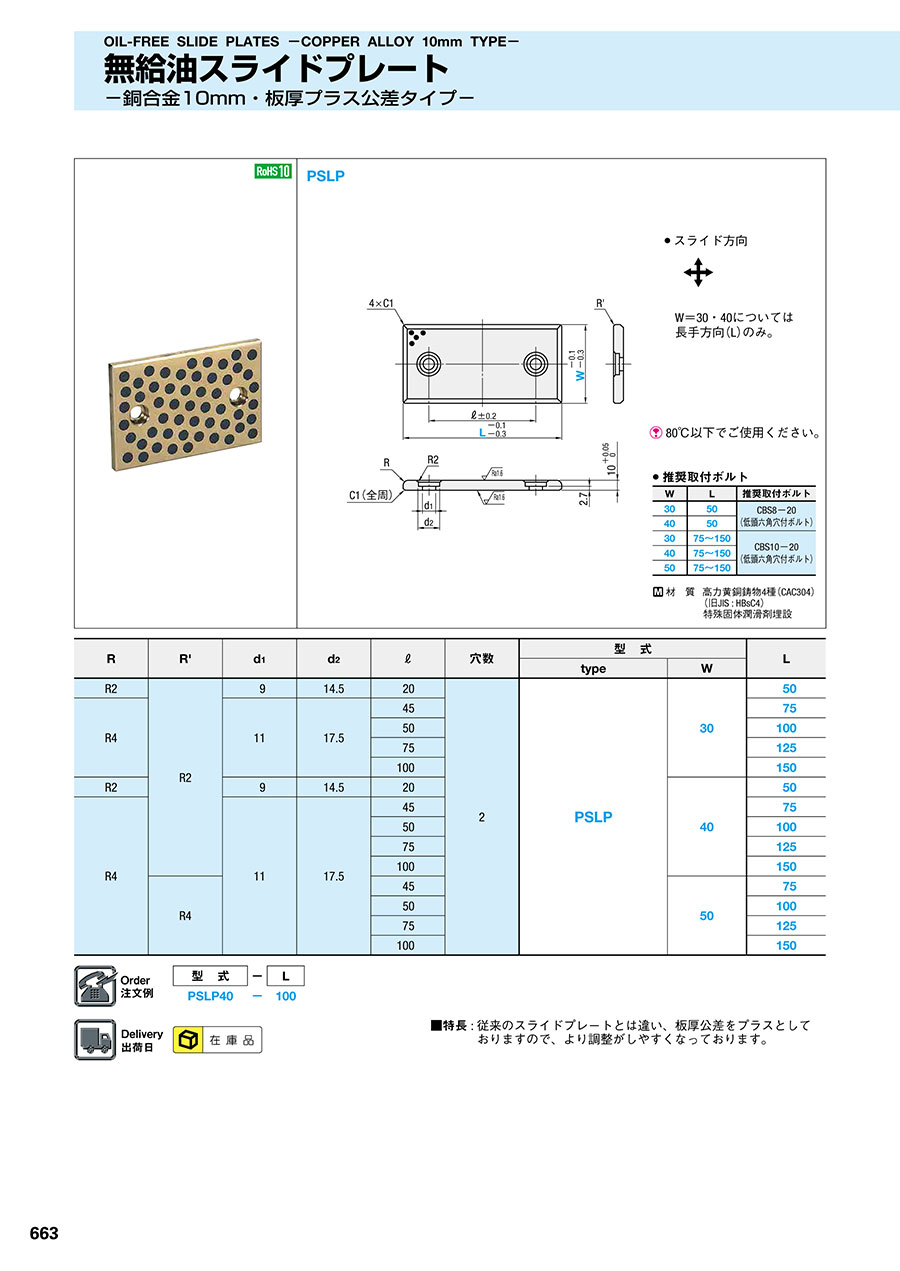

外形図・製品仕様
80℃以下でご使用ください。
● 推奨取付ボルト
| W | L | 推奨取付ボルト |
|---|---|---|
| 30 | 50 | CBS8-20 （低頭六角穴付ボルト） |
| 40 | 50 | |
| 30 | 75～150 | CBS10-20 （低頭六角穴付ボルト） |
| 40 | 75～150 | |
| 50 | 75～150 |
| 材質 | 高力黄銅鋳物4種（CAC304） |
| （旧JIS : HBsC4） | |
| 特殊固体潤滑剤埋設 |
規格表
| R | R' | d1 | d2 | ℓ | 穴数 | 型 式 | L | |
|---|---|---|---|---|---|---|---|---|
| type | W | |||||||
| R2 | R2 | 9 | 14.5 | 20 | 2 | PSLP | 30 | 50 |
| R4 | 11 | 17.5 | 45 | 75 | ||||
| 50 | 100 | |||||||
| 75 | 125 | |||||||
| 100 | 150 | |||||||
| R2 | 9 | 14.5 | 20 | 40 | 50 | |||
| R4 | 11 | 17.5 | 45 | 75 | ||||
| 50 | 100 | |||||||
| 75 | 125 | |||||||
| 100 | 150 | |||||||
| R4 | 45 | 50 | 75 | |||||
| 50 | 100 | |||||||
| 75 | 125 | |||||||
| 100 | 150 | |||||||
注文例
出荷日
関連情報
■特長 : 従来のスライドプレートとは違い、板厚公差をプラスとしておりますので、より調整がしやすくなっております。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,620円 ( 1,782円 ) | 在庫品1日目当日出荷可能 |
2,120円 ( 2,332円 ) | 在庫品1日目当日出荷可能 |
2,660円 ( 2,926円 ) | 在庫品1日目当日出荷可能 |
3,160円 ( 3,476円 ) | 在庫品1日目当日出荷可能 |
3,800円 ( 4,180円 ) | 在庫品1日目当日出荷可能 |
2,400円 ( 2,640円 ) | 在庫品1日目当日出荷可能 |
3,200円 ( 3,520円 ) | 在庫品1日目当日出荷可能 |
3,860円 ( 4,246円 ) | 在庫品1日目当日出荷可能 |
4,600円 ( 5,060円 ) | 在庫品1日目当日出荷可能 |
5,630円 ( 6,193円 ) | 在庫品1日目当日出荷可能 |
3,010円 ( 3,311円 ) | 在庫品1日目当日出荷可能 |
3,860円 ( 4,246円 ) | 在庫品1日目当日出荷可能 |
4,620円 ( 5,082円 ) | 在庫品1日目当日出荷可能 |
5,660円 ( 6,226円 ) | 在庫品1日目当日出荷可能 |
カタログ
無給油スライドプレート -銅合金10mm･ボルト穴2ヶ所（板厚プラス公差）タイプ-のレビュー
スライド底
4
4.02019/10/25
スライド底に圧力が
かかりかじりがでましたが
以前この商品でその
現象なくなりました
0人が参考にしています。
よくあるご質問（FAQ）
Q無給油スライドプレートの摩擦係数はいくつになりますか？
A
母材が黄銅の無給油スライドプレートの場合摩擦係数は0.4～0.5になります。
QW寸のサイズによってスライド方向が変わるのはなぜ ですか？(W=40以下は長手方向のみ。W=48以上は長手短手どちらでも可能)
A
W寸が小さい場合、潤滑剤の列数も少なくなります。潤滑剤が少なくなれば、スライドコアとの設置面積が減り摺動性が低下します。
上記内容をふまえ、W寸が小さいサイズにおいては、短手（Ｗ）方向の摺動はお勧めしていません。
上記内容をふまえ、W寸が小さいサイズにおいては、短手（Ｗ）方向の摺動はお勧めしていません。
