溝無し無給油ガイドレール－耐熱120℃タイプ－
- 通常単価(税別)
- 4,770円～8,260円
- 税込単価
- 5,247円～9,086円
通常出荷日：在庫品1日目当日出荷可能
耐熱120℃タイプの溝無し無給油ガイドレールとなります。従来品よりも高温環境下での使用が可能です。
未確定：候補が19型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

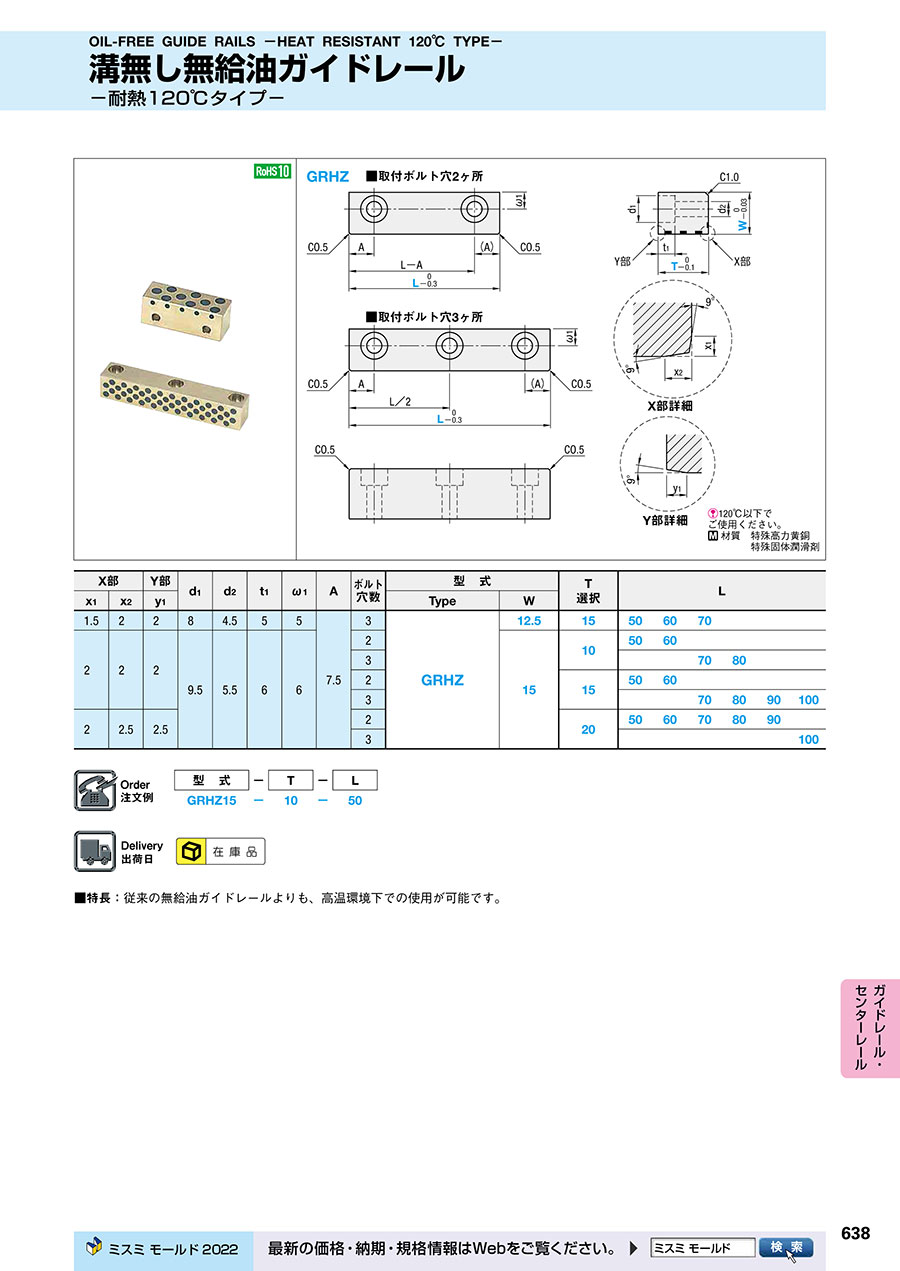

外形図・製品仕様
| 120℃以下でご使用ください。 | |
| 材質 | 特殊高力黄銅 |
| 特殊固体潤滑剤 | |
規格表
| X部 | Y部 | d1 | d2 | t1 | ω1 | A | ボルト穴数 | 型 式 | T 選択 | L | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| x1 | x2 | y1 | Type | W | |||||||||||||
| 1.5 | 2 | 2 | 8 | 4.5 | 5 | 5 | 7.5 | 3 | GRHZ | 12.5 | 15 | 50 | 60 | 70 | |||
| 2 | 2 | 2 | 9.5 | 5.5 | 6 | 6 | 2 | 15 | 10 | 50 | 60 | ||||||
| 3 | 70 | 80 | |||||||||||||||
| 2 | 15 | 50 | 60 | ||||||||||||||
| 3 | 70 | 80 | 90 | 100 | |||||||||||||
| 2 | 2.5 | 2.5 | 2 | 20 | 50 | 60 | 70 | 80 | 90 | ||||||||
| 3 | 100 | ||||||||||||||||
注文例
出荷日
関連情報
■特長：従来の無給油ガイドレールよりも、高温環境下での使用が可能です。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,380円 ( 5,918円 ) | 在庫品1日目当日出荷可能 |
5,890円 ( 6,479円 ) | 在庫品1日目当日出荷可能 |
6,230円 ( 6,853円 ) | 在庫品1日目当日出荷可能 |
4,770円 ( 5,247円 ) | 在庫品1日目当日出荷可能 |
5,200円 ( 5,720円 ) | 在庫品1日目当日出荷可能 |
5,680円 ( 6,248円 ) | 在庫品1日目当日出荷可能 |
6,010円 ( 6,611円 ) | 在庫品1日目当日出荷可能 |
5,460円 ( 6,006円 ) | 在庫品1日目当日出荷可能 |
6,010円 ( 6,611円 ) | 在庫品1日目当日出荷可能 |
6,360円 ( 6,996円 ) | 在庫品1日目当日出荷可能 |
6,770円 ( 7,447円 ) | 在庫品1日目当日出荷可能 |
7,160円 ( 7,876円 ) | 在庫品1日目当日出荷可能 |
7,580円 ( 8,338円 ) | 在庫品1日目当日出荷可能 |
5,720円 ( 6,292円 ) | 在庫品1日目当日出荷可能 |
6,180円 ( 6,798円 ) | 在庫品1日目当日出荷可能 |
6,550円 ( 7,205円 ) | 在庫品1日目当日出荷可能 |
7,060円 ( 7,766円 ) | 在庫品1日目当日出荷可能 |
7,530円 ( 8,283円 ) | 在庫品1日目当日出荷可能 |
8,260円 ( 9,086円 ) | 在庫品1日目当日出荷可能 |
カタログ
溝無し無給油ガイドレール－耐熱120℃タイプ－のレビュー
ガイド
4
4.02019/09/02
お世話になっております。
たくさんもバリエーションがあり
納期もはやいし
在庫もあるので
便利です
