トリム型用バリ取りカッターピン

トリム型用バリ取りカッターピン

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

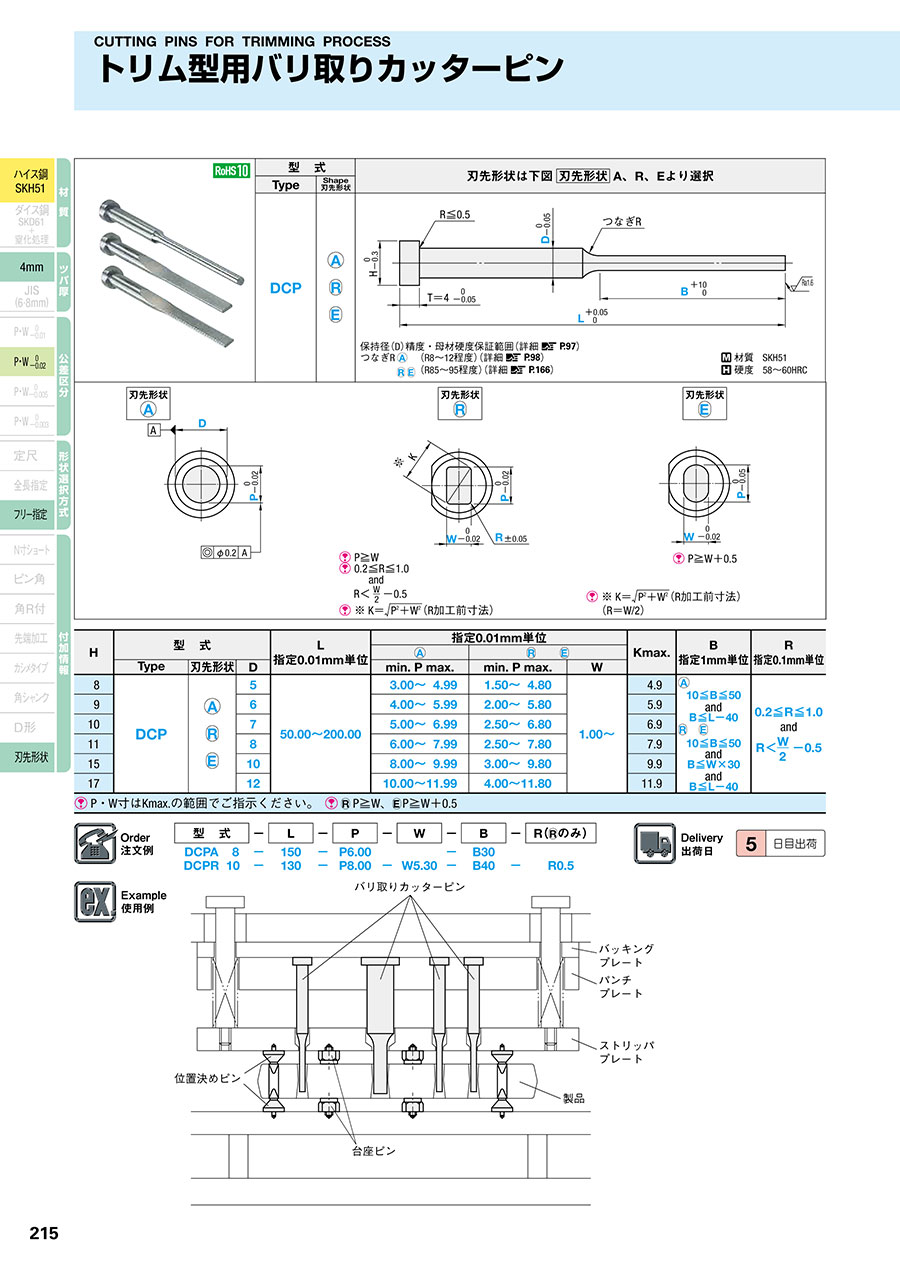

PDFP.1443

型番

商品を一つに絞り込むとこちらに型番が表示されます

材質 SKH51
硬度 58~60HRC

型 式 刃先形状は下図トリム型用バリ取りカッターピン:関連画像A、 R、 Eより選択
Type Shape
刃先形状
DCP トリム型用バリ取りカッターピン:関連画像

トリム型用バリ取りカッターピン:関連画像

トリム型用バリ取りカッターピン:関連画像
トリム型用バリ取りカッターピン:関連画像
保持径(D)精度保証範囲(詳細 こちら
母材硬度保証範囲(詳細 こちら
つなぎR トリム型用バリ取りカッターピン:関連画像 (R8~12程度)(詳細 こちら上段)
トリム型用バリ取りカッターピン:関連画像(R85~95程度)(詳細 こちら下段)



トリム型用バリ取りカッターピン:関連画像
型番
DCPA5-[50-200/0.01]-P[3-4.99/0.01]-B[10-50/1]
DCPA6-[50-200/0.01]-P[4-5.99/0.01]-B[10-50/1]
DCPA7-[50-200/0.01]-P[5-6.99/0.01]-B[10-50/1]
DCPA8-[50-200/0.01]-P[6-7.99/0.01]-B[10-50/1]
DCPA10-[50-200/0.01]-P[8-9.99/0.01]-B[10-50/1]
DCPA12-[50-200/0.01]-P[10-11.99/0.01]-B[10-50/1]
DCPE5-[50-200/0.01]-P[1.5-4.8/0.01]-W[1-4.8/0.01]-B[10-50/1]
DCPE6-[50-200/0.01]-P[2-5.8/0.01]-W[1-5.8/0.01]-B[10-50/1]
DCPE7-[50-200/0.01]-P[2.5-6.8/0.01]-W[1-6.8/0.01]-B[10-50/1]
DCPE8-[50-200/0.01]-P[2.5-7.8/0.01]-W[1-7.8/0.01]-B[10-50/1]
DCPE10-[50-200/0.01]-P[3-9.8/0.01]-W[1-9.8/0.01]-B[10-50/1]
DCPE12-[50-200/0.01]-P[4-11.8/0.01]-W[1-11.8/0.01]-B[10-50/1]
DCPR5-[50-200/0.01]-P[1.5-4.8/0.01]-W[1-4.8/0.01]-B[10-50/1]-R[0.2-1/0.1]
DCPR6-[50-200/0.01]-P[2-5.8/0.01]-W[1-5.8/0.01]-B[10-50/1]-R[0.2-1/0.1]
DCPR7-[50-200/0.01]-P[2.5-6.8/0.01]-W[1-6.8/0.01]-B[10-50/1]-R[0.2-1/0.1]
DCPR8-[50-200/0.01]-P[2.5-7.8/0.01]-W[1-7.8/0.01]-B[10-50/1]-R[0.2-1/0.1]
DCPR10-[50-200/0.01]-P[3-9.8/0.01]-W[1-9.8/0.01]-B[10-50/1]-R[0.2-1/0.1]
DCPR12-[50-200/0.01]-P[4-11.8/0.01]-W[1-11.8/0.01]-B[10-50/1]-R[0.2-1/0.1]
型番通常単価最小発注数量スライド値引通常
出荷日
RoHS先端形状 D(軸径)
(mm)
B(刃先長さ)
(mm)
L(全長)
(mm)
P(刃先寸法)
(mm)
R(コーナーR)
(mm)
W(刃先寸法)
(mm)

-

1個 5日目 対応A510 ~ 5050 ~ 2003 ~ 4.99--

-

1個 5日目 対応A610 ~ 5050 ~ 2004 ~ 5.99--

-

1個 5日目 対応A710 ~ 5050 ~ 2005 ~ 6.99--

-

1個 5日目 対応A810 ~ 5050 ~ 2006 ~ 7.99--

-

1個 5日目 対応A1010 ~ 5050 ~ 2008 ~ 9.99--

-

1個 5日目 対応A1210 ~ 5050 ~ 20010 ~ 11.99--

-

1個 5日目 対応E510 ~ 5050 ~ 2001.5 ~ 4.8-1 ~ 4.8

-

1個 5日目 対応E610 ~ 5050 ~ 2002 ~ 5.8-1 ~ 5.8

-

1個 5日目 対応E710 ~ 5050 ~ 2002.5 ~ 6.8-1 ~ 6.8

-

1個 5日目 対応E810 ~ 5050 ~ 2002.5 ~ 7.8-1 ~ 7.8

-

1個 5日目 対応E1010 ~ 5050 ~ 2003 ~ 9.8-1 ~ 9.8

-

1個 5日目 対応E1210 ~ 5050 ~ 2004 ~ 11.8-1 ~ 11.8

-

1個 5日目 対応R510 ~ 5050 ~ 2001.5 ~ 4.80.2 ~ 11 ~ 4.8

-

1個 5日目 対応R610 ~ 5050 ~ 2002 ~ 5.80.2 ~ 11 ~ 5.8

-

1個 5日目 対応R710 ~ 5050 ~ 2002.5 ~ 6.80.2 ~ 11 ~ 6.8

-

1個 5日目 対応R810 ~ 5050 ~ 2002.5 ~ 7.80.2 ~ 11 ~ 7.8

-

1個 5日目 対応R1010 ~ 5050 ~ 2003 ~ 9.80.2 ~ 11 ~ 9.8

-

1個 5日目 対応R1210 ~ 5050 ~ 2004 ~ 11.80.2 ~ 11 ~ 11.8

Loading...

  1. 1

規格表

トリム型用バリ取りカッターピン:関連画像
・規格表
H 型 式 L
指定0.01mm単位
指定0.01mm単位 Kmax. B
指定1mm単位
R
指定0.1mm単位
トリム型用バリ取りカッターピン:関連画像 トリム型用バリ取りカッターピン:関連画像    トリム型用バリ取りカッターピン:関連画像
Type 刃先形状 D min. P max. min. P max. W
8 DCP トリム型用バリ取りカッターピン:関連画像
トリム型用バリ取りカッターピン:関連画像
トリム型用バリ取りカッターピン:関連画像
5 50.00~200.00 3.00~ 4.99 1.50~ 4.80 1.00~ 4.9 トリム型用バリ取りカッターピン:関連画像
10≦B≦50
and
B≦L-40
トリム型用バリ取りカッターピン:関連画像トリム型用バリ取りカッターピン:関連画像
10≦B≦50
and
B≦W×30
and
B≦L-40
0.2≦R≦1.0
and
R<トリム型用バリ取りカッターピン:関連画像-0.52
9 6 4.00~ 5.99 2.00~ 5.80 5.9
10 7 5.00~ 6.99 2.50~ 6.80 6.9
11 8 6.00~ 7.99 2.50~ 7.80 7.9
15 10 8.00~ 9.99 3.00~ 9.80 9.9
17 12 10.00~11.99 4.00~11.80 11.9
P・ W寸法はKmax.の範囲でご指示ください。 トリム型用バリ取りカッターピン:関連画像P≧W、トリム型用バリ取りカッターピン:関連画像P≧W+0.5


■基準単価
D トリム型用バリ取りカッターピン:関連画像 トリム型用バリ取りカッターピン:関連画像 トリム型用バリ取りカッターピン:関連画像
L50.00~100.00 L100.01~150.00 L150.01~200.00 L50.00~100.00 L100.01~150.00 L150.01~200.00 L50.00~100.00 L100.01~150.00 L150.01~200.00
5 770 810 860 4,500 4,820 5,430 5,500 5,820 6,430
6 880 920 960 4,640 4,970 5,300 5,640 5,970 6,300
7 1,010 1,040 1,080 4,810 5,160 5,510 5,810 6,160 6,510
8 1,050 1,080 1,130 4,930 5,310 5,690 5,930 6,310 6,690
10 1,310 1,350 1,410 5,470 5,920 6,360 6,470 6,920 7,360
12 1,570 1,620 1,690 6,270 6,700 7,200 7,270 7,700 8,200

■数量スライド価格
数 量 1~4 5~12 13~19 20~50 表示数量超えは
価格・出荷日お見積り
値引率 基準単価 5% 10% 15%
1円未満切り捨て

納期

仕様・概要


使用例

トリム型用バリ取りカッターピン:関連画像

追加工

追加工価格も数量スライド適用 こちら
トリム型用バリ取りカッターピン:関連画像
